Znaleziono 5 wyników

  1. Dzień dobry. Czy mogę zasilić micro:bita za pomocą powerbanku? Posiadam ADATA P20000QCD 20000mAh. Nie próbowałem, martwie się o uszkodzenie micro:bita. Dziękuję za odpowiedź.
  2. Potrzebuję zasilić urządzenia oparte na ESP32 bez dostępu do sieci. Chciałbym do tego celu wykorzystać panele słoneczne dające napięcie rzędu 5-10V o mocy około 0.5W. Napięcie i moc można zmodyfikować, to jest tylko punkt wyjścia. Zakładam całoroczne korzystanie z urządzeń bez nadzoru czyli potrzebuję jakiś akumulator pośredniczący pomiędzy panelem a urządzeniem. Wymyśliłem sobie po prostu powerbanka do komórek o pojemności 4000mAh za ca. 16 pln. Czy mogę się spodziewać jakichś problemów? Power bank będzie pracować nonstop oddając energię urządzeniom, podejrzewam zapotrzebowanie na prąd nie większy niż 100-200 mA i to tylko w piku ponieważ głównie ESP32 będzie sobie smacznie spał, ale będzie się budził raz, dwa razy na godzinę aby popracować przez kilkanaście sekund. Jak długo taki "układ" ładowania codziennie ma prawo wytrzymać i czy mogę się spodziewać jakichś innych ewentualnych kłopotów? Zakładam, że elektronika powerbanka ochroni akumulatory od przegrzania i przeładowania, ale czy w każdym powerbanku, jak to sprawdzić? Ponadto jeśli ESP32 lub coś na jego pokładzie się sfajczy, zrobi zwarcie albo jakiś inny głupi numer, to powerbank po prostu przestanie zasilać trupa i sam nie będzie zagrożeniem pożarowym? Czy jest jakiś lepszy pomysł na zasilanie ESP32 bez sieci i bez przerabiania powerbanku i pakowania kolejnego kontrolera do kontrolowania zasilania? Na elegancji rozwiązania mi nie zależy, byle było skuteczne i w miarę długowieczne oraz łatwe w instalacji. Ponieważ skorzystam z kilku a może nawet kilkunastu takich konstrukcji (pewnie spalę pierwsze prototypy), to taniość rozwiązania jest dosyć kluczowa w tej zabawie, a cała "elegancja" tych urządzeń ma być skoncentrowana w oprogramowaniu tych zabawek - biorąc dodatkowo pod uwagę fakt, że jestem tylko prostym konsumentem elektroniki i mam problem nawet z banalnym lutowaniem dwóch drutów, proszę o wyrozumiałość i przyjazne początkującemu odpowiedzi 🙂

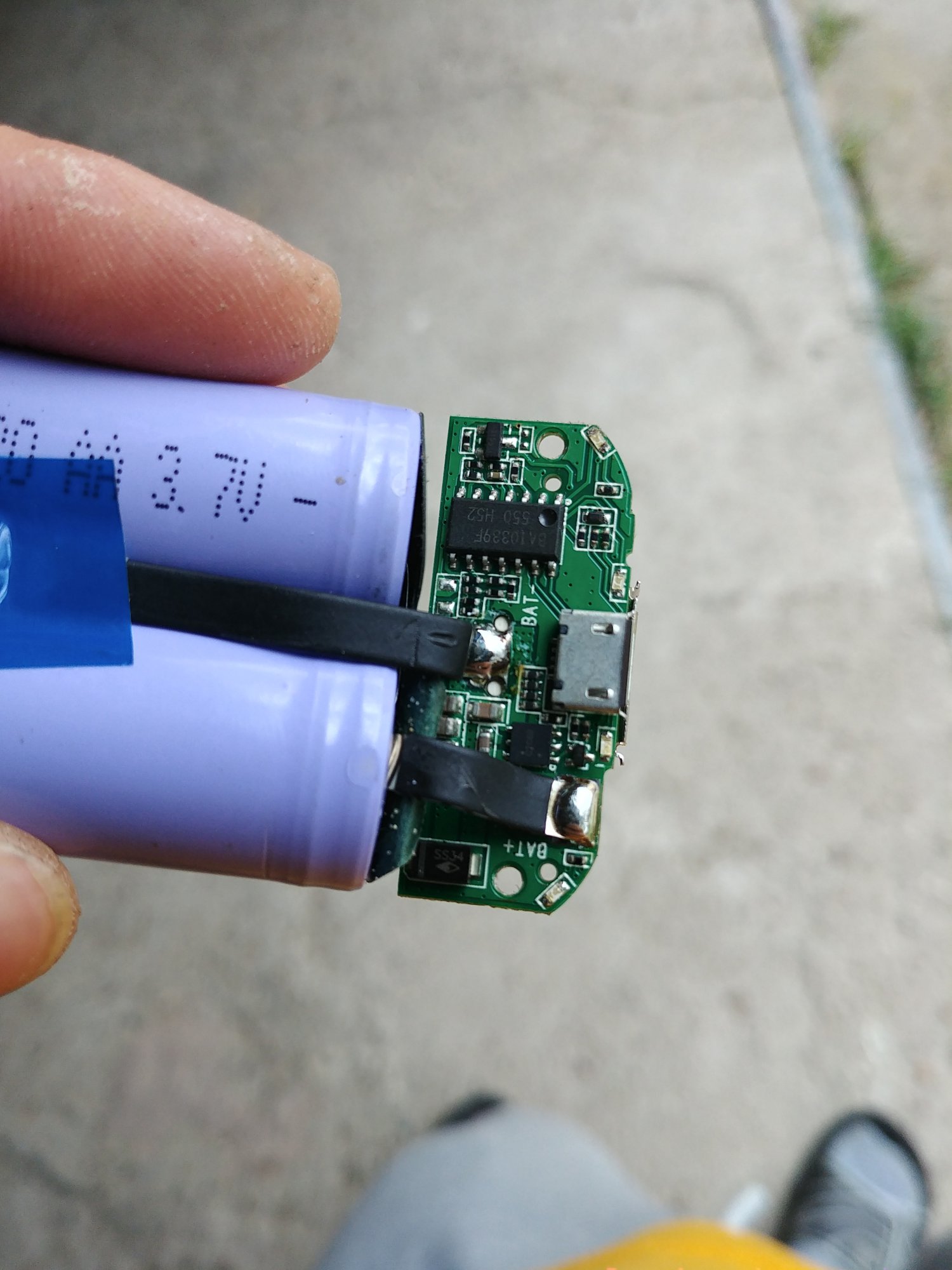

  3. Witam. Mam problem z zasileniem arduino nano i sewomechanizmów z powerbanka, a mianowicie, zrobiłem przejściówkę z USB na dwa żeńskie wtyki plus i minus do których podlaczone są przewody zasilajace od serwa. Gdy arduino i serwo są podłączone do oddzielnych gniazd USB w laptopie (arduino poprzez gniazdo miniUSB) to wszystko działa jak należy. Problem pojawia się gdy któreś z nich podłączam do powerbanka , wtedy serwo zaczyna wariować tzn. drży i nie może ruszyć się z pozycji 0. Nie wiem w czym problem , rozebrałem powerbank i w środku są dwa ogniwa lipo 18650 3.7V , na wyjsciu USB do którego podłączam np. serwo jest 5.1V więc wszystko moim zdaniem powinno być ok. Poniżej zamieszczam zdjęcia powerbanka . Czy jeśli zbudował bym swój uklad na tych ogniwach i użyłbym przetwornicy step-up , ładowarki do li-xx , oraz stabilizatora napięcia to bylo by to samo? Docelowo ma to zasilać robota 4-nożnego z 12toma serwami sg90. Pozdrawiam 😉
  4. Witam, nazywam się Przemek i chciałem wam przedstawić zasilacz na pomysł którego wpadłem gdy potrzebowałem na wyjazd powerbank, ale miałem już pakiet akumulatorów który chciałem w jakiś sposób wykorzystać. Przejrzałem części które posiadam w swoim "elektronicznym kąciku" i wpadłem na taki oto pomysł który tu przedstawiam. Do projektu potrzebujemy: przetwornicę: ja wykorzystałem Przetwornicę step-down D-SUN - posiada ona wydajność wystarczającą do większości projektów, napięcie wejściowe do 23V oraz daje radę z prądem 1,8 do 3 amperów (UWAGA powyżej 1,8A może się mocno nagrzewać) gniazdo wejściowe: Gniazdo DC 5.5 x 2.1mm do druku - pionowe - posiadałem akurat taki wtyk w pakiecie akumulatorów ale zawsze możecie dostosować wybór do własnych potrzeb gniazdo wyjściowe: Gniazdo USB typu A - żeńskie THT - jako, że oryginalnym zastosowaniem było ładowanie telefonu to wykorzystałem to złącze ale także łatwo je zmienić na inne dowolna taśma dwustronna taśma do zaizolowania układu (ja akurat miałem taką i okazało się, że nadaje się bardzo dobrze): Taśma kaptonowa 5mm Dodatkowa dioda informująca o działaniu "zasilacza": Zestaw diod LED 3mm - 30szt - tak naprawdę jest potrzebna 1 sztuka pod kolor taśmy ale za tą cenę warto kupić więcej zawsze LED do czegoś się przyda 😄 (ja w projekcie wykorzystałem diodę którą kiedyś kupiłem do innego zastosowania ale tu się sprawuje doskonale) Zestaw rezystorów CF THT 1/4W opisany - 200szt - także potrzebujemy tylko 1 rezystor 330Ω ale zapas rezystorów u każdego elektronika to podstawa Narzędzia: USB Power Detector - miernik prądu i napięcia z portu USB Miernik uniwersalny a dokładniej multimetr w zasadzie niemal dowolny, chociaż i tak każdy kto bierze się za taki projekt powinien go mieć 🙂 Dowolne najlepiej małe obcęgi nożyczki nóż (najlepiej takiego typu Nóż z ostrzem łamanym 18mm - Vorel 76182) lutownica: Lutownica USB 8W - ZD20U - mała, tania i praktyczna lutownica jest bardzo wygodna do lutowania małych elementów (UWAGA: lutownica pobiera 1.3A więc nie zalecam podłączania jej do portu USB komputera) A więc do roboty: Przygotowane części: Od gniazda USB należy urwać wielokrotnie wyginając lub przyciąć nóżki oraz tak samo usunąć tylną blaszkę: Następnie zgodnie z danymi znalezionymi na tej stronie urywamy i lutujemy dwie środkowe linie danych Ja zrobiłem wersję "ekstremalną" z bardzo blisko zlutowanymi pinami, wy możecie je uciąć dalej będzie dużo wygodniej. Następnie przyklejamy i przycinamy taśmę dwustronną na USB (na niektórych zdjęciach zrobiłem błąd taśma powinna przechodzić od dołu lewego boku po górnej stronie gniazda do dołu prawego boku) I przyklejamy gniazdo do przetwornicy (kierunek wyjścia jest ważny ze względu na polaryzację wyjść przetwornicy i gniazda USB) Potem robimy modyfikację gniazda 5.5 x 2.1mm według obrazków: Proszę zauważyć że na 3 zdjęciu od końca są przycięte lekko piny aby gniazdo nie odstawało tak bardzo od przetwornicy, na ostatnim zdjęciu obudowa jest przycięta za pomocą zwykłego nożyka (polecam nie odcinać za jednym razem tylko ucinać po kawałeczku do uzyskania zadowalającego kształtu) Najtrudniejsza część tworzenia układu czyli lutowanie: Potem należy podłączyć zasilanie i za pomocą multimetra sprawdzić i wyregulować napięcie w zakresie 4,75-5,25V polecam ustawić jak najbliżej 5.1V - jest to napięcie mieszczące się w zakresie ale po odliczeniu strat spowodowanych rezystancją przewodów wyjdzie ok 5V i przy okazji zostawia trochę miejsca na ewentualną niedokładność napięcia wyjściowego przetwornicy. (Proszę się nie przejmować tą drugą kropką po prawej stronie wyświetlacza jest ona wynikiem lekko krzywego połączenia wyświetlacza) Następnie przygotowanie, lutowanie i testowanie diody LED (po stronie wyprostowanej nóżki diody - ta po prawej to katoda (-) można ją tak rozpoznać): Jeżeli dioda świeci znaczy że wszystko jest dobrze przylutowane, jeżeli się nie świeci sprawdź czy jest odpowiednie napięcie na wyjściu lub czy dioda nie jest odwrotnie przylutowana, gdy się pali/dymi/zaczyna śmierdzieć to rezystor jest za małej wartości lub go nie ma. 😄 Następnie należy przylutować gniazdo USB: A teraz chwila prawdy czyli test : Układ działa, a więc próba podłączenia obciążenia (nie polecam na test podłączać najpierw najdroższy telefon) Także działa czyli pora na izolację układu (czyli obwinięcie układu taśmą 🙂😞 I zrobione, brawo!
  5. Posiadam PowerBank Esperanza Atom 11000 mAh, urządzenie posiada 2 porty USB (OUT) 1A i 2A. Ktoś się może orientuje czy znajdują osobne stabilizatory / prądnice do osobnych gniazd?
×
×
