Zdalnie sterowany robot, 555


_cyna_PL

Pomocna odpowiedź

Witam !!! 😋

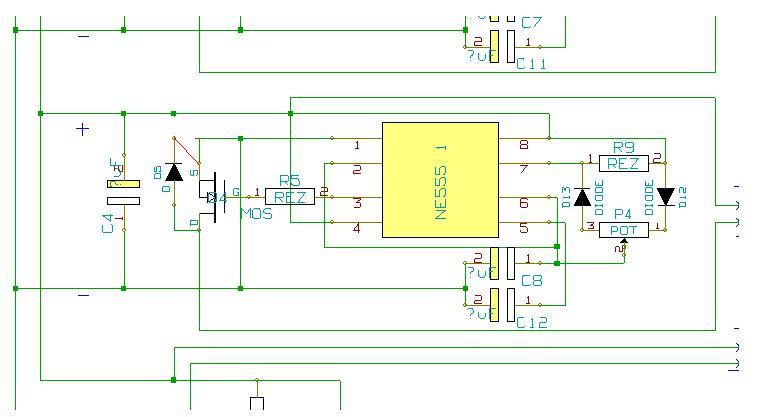

Od dawna pracuje nad moim pierwszym ["robotem"] będzie narazie sterowany poprzez kabel ale w przyszłości....... Konstrukcje mam już prawie gotową wiec wieczorami zastanawiam sie nad podłączeniem tego w całość. Wczoraj w nocy dokończyłem schemat.

Jestem początkujący czytałem dużo o tym ale nie wiem czy dobrze wszystko zrozumiałem.

Więc przejrzyjcie ten schemat i oceńcie.


ps. Pierwszy raz rysowałem schemat 😃

Link do komentarza
Share on other sites

widzę, że włożyłeś w to bardzo dużo pracy... ja myślę że jest dobry... nie zauważyłem żadnego błędu lecz lepiej jeszcze poczekaj na opinie lepszych robotyków (abxyz, treker, zaquadnik, daniel93, frubi, microtronic...)

Link do komentarza
Share on other sites

A więc tak

1Nieupychaj tak części na schemacie, bo przez to staje się nieczytelny.

2Uwydatnij połączenia na schemacie.

Schemat jest mało czytelny, niejestem w niektórych miejscach pewny czy tam jest połączenie czy go tam nie ma. Czy te 10 kostek to przekaźniki

Bardzo cię proszę popraw schemat według moich rad.

Pozdrawiam

Link do komentarza
Share on other sites

1Nieupychaj tak części na schemacie, bo przez to staje się nieczytelny.

2Uwydatnij połączenia na schemacie.

1. Musiałem to tak upychać ponieważ musiało mi sie zmieścić na jednej kartce A4 [bo tak chciałem]

2. Zmieniłem kolor węzłów teraz trochę czytelniej jest.

Czy te 10 kostek to przekaźniki

Tak to są przekaźniki samochodowe.

ps: wie ktoś ile prądu pobiera elektromagnes z takiego przekaźnika.??

Link do komentarza
Share on other sites
