Rezystancja zastępcza w prostym obwodzie - obliczenia

[3bit]

Cześć,

wymyśliłem układ żeby poćwiczyć obliczanie różnych wartości na nim i mam problem z obliczeniem rezystancji zastępczej.

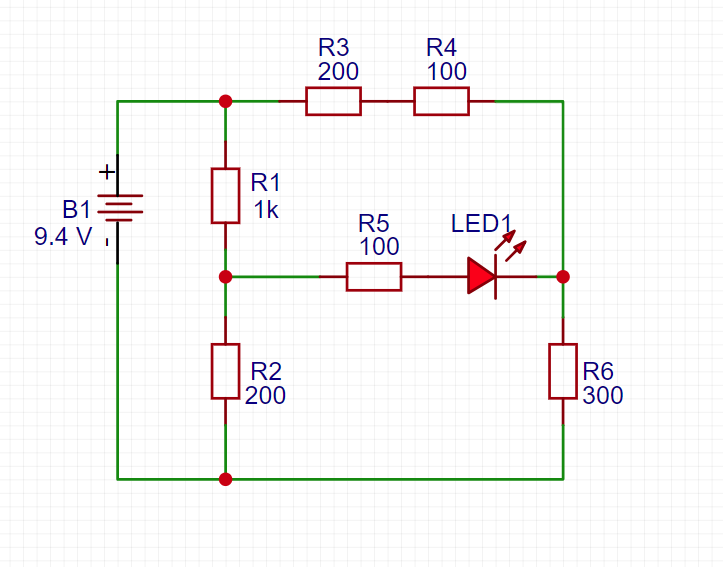

Układ zaprojektowałem tak:

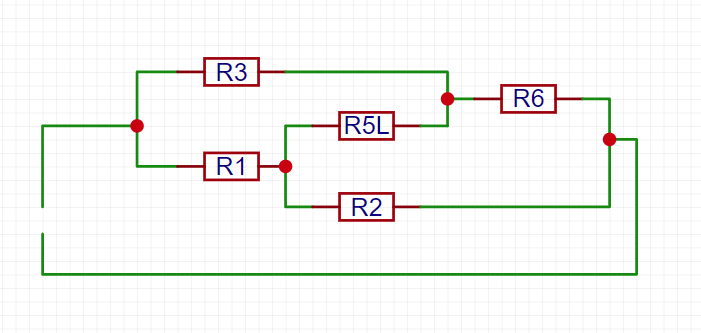

 Po dłuższej rozkmince przerysowałem go w taki sposób aby lepiej widzieć zależności między węzłami:



              Inna perspektywa                        >>>>                         redukcja                         >>>>                      olśnienie



Jednak nadal mam problem z interpretacją i obliczeniami.

Będe bardzo wdzięczny za wszelkie wskazówki jak rozgryźć rezystancje tego układu.

Jestem samoukiem więc jeśli znasz dobre praktyki lub sprawdzone metody stosowane do obliczeń układów (nie tylko rezystancji) to będe wdzięczny za podzielenie się wiedzą lub samymi hasłami które będę mógl wygooglować i poczytać o nich.

z góry dziękuję 😉

Edytowano Styczeń 7, 2022 przez 3bit

[Silver_1]

Wskazówka: pamiętaj że oprócz połączeń równoległych i szeregowych występują też połączenia w gwiazdę i w trójkąt, tak jak w tym obwodzie.

Możesz poprzekształcać obwód z gwiazdy w trójkąt i odwrotnie żeby zredukować liczbę rezystorów i obliczyć rezystancję zastępczą.

[3bit]

Dzięki @Silver_1, udało mi się to policzyć.

Potrzebowałem więcej informacji i jakiś przykład więc pogrzebałem i natrafiłem na świetny materiał.

Źródło: https://slideplayer.pl/slide/837418/
