Zasilacz LM723

[Osa84]

Witajcie

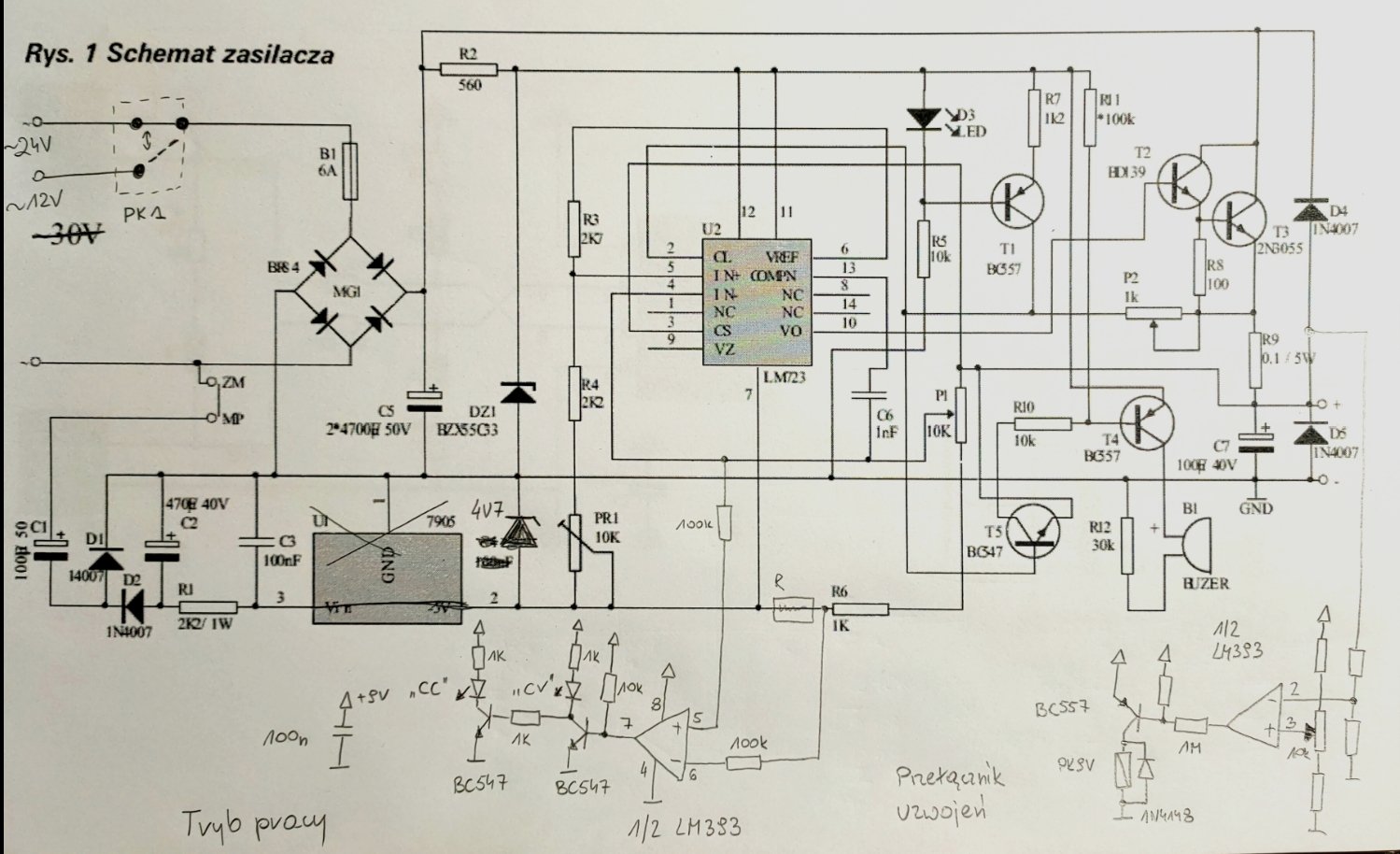

Mam prośbę do osób bardziej doświadczonych w temacie o sprawdzenie modyfikacji schematu ewentualnie pomoc w doborze elementów. Sam zasilacz jest pewnie większości dobrze znany i działa prawidłowo natomiast chciałbym żeby pokazywał tryb pracy oraz przełączał uzwojenie.

Zauważyłem już że w przełączniku uzwojenia zapomniałem dorysować rezystora od sprzężenia zwrotnego między wyjściem a wejściem nieodwracajacym komparatora i wartość rezystora idącego z wyjścia na bazę tranzystora musi być dużo mniejsza. 1M powinien mieć rezystor w sprzężeniu zwrotnym

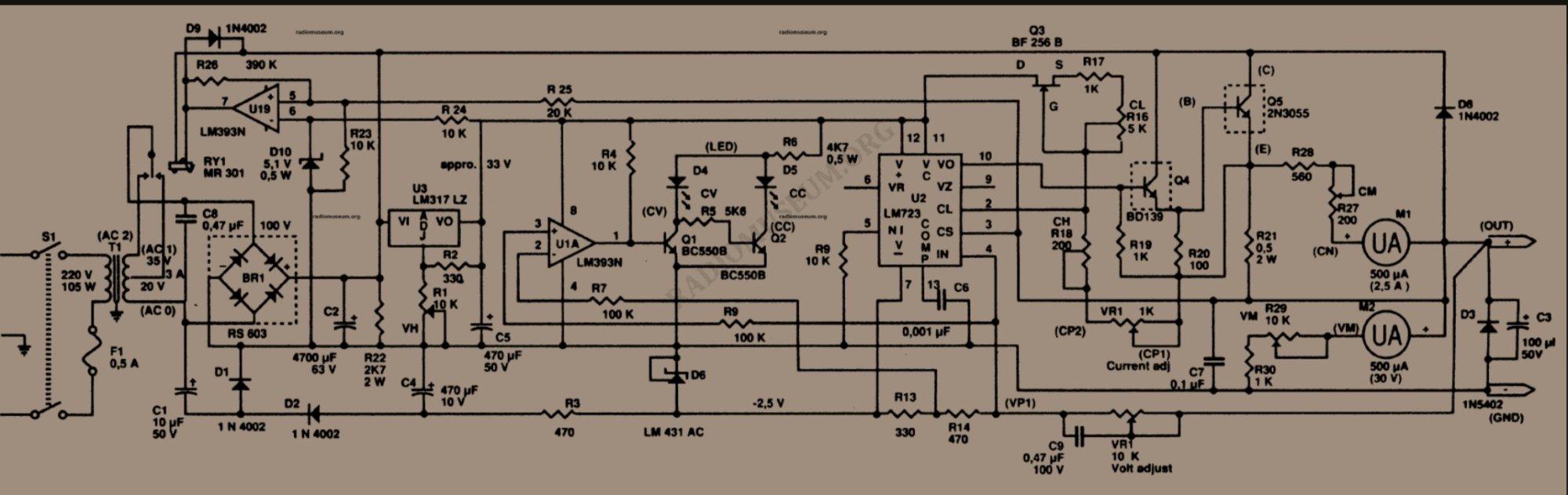

Wskaźnik trybu "CC" l "CV" zaczerpnąć chciałem z tego sprawdzonego schematu który zamieszczam poniżej



z góry dziękuję za wszystkie odpowiedzi. A jeśli chodzi o zmianę zasilacza to nie chce tego robić ponieważ ten już mam i dział jak dla mnie ok kwestia dołożenia tych 2 funkcji.

[Osa84]

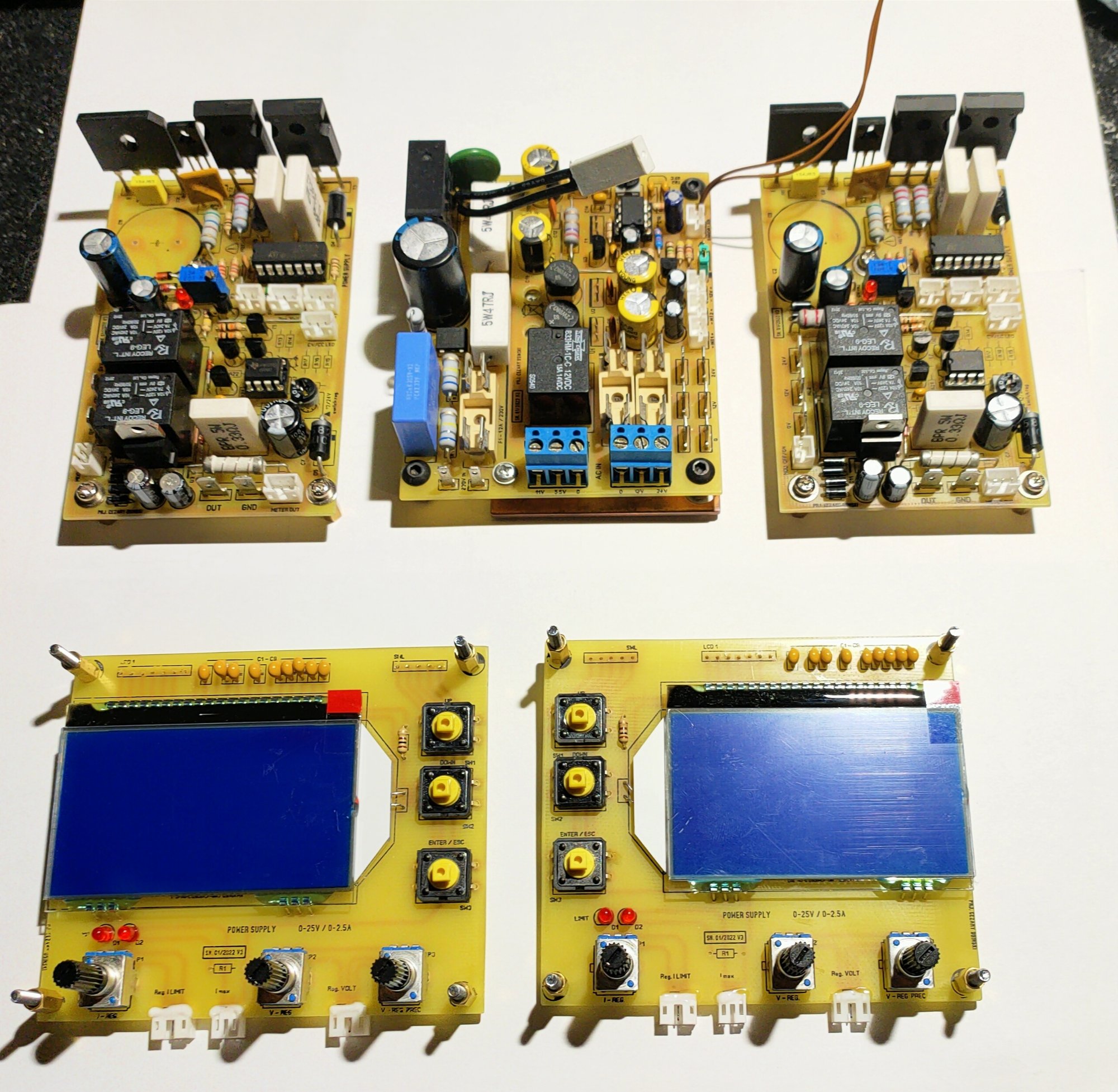

Ok jako że brak odpowiedzi postanowiłem zbudować ten zasilacz i przetestować. Sam zasilacz działa poprawnie bo już go składałem a co do przełącznika uzwojeń i wskaźnika trybu będę testował na żywym organizmie 😉 powstała też płytka zabezpieczenia termicznego, zasilacza dla mierników oraz softstartu dla transformatora. Dziś udało mi się zrobić płytki z wyświetlaczem i regulacją. Jutro spróbuję zabrać się za mierniki. Najpierw na płytce stykowej. Miernik na razie ATmega168 a docelowo 328 ale jeszcze nie kupiłem więc musi być to co jest do testów starczy na wodotryski przyjdzie czas. Mam też przewinięty transformator toroidalny 120W pod ten zasilacz. Tak to wygląda na chwilę obecną.
