CD4069 i rozładowanie kondensatora elektrolitycznego


wgbg

Pomocna odpowiedź

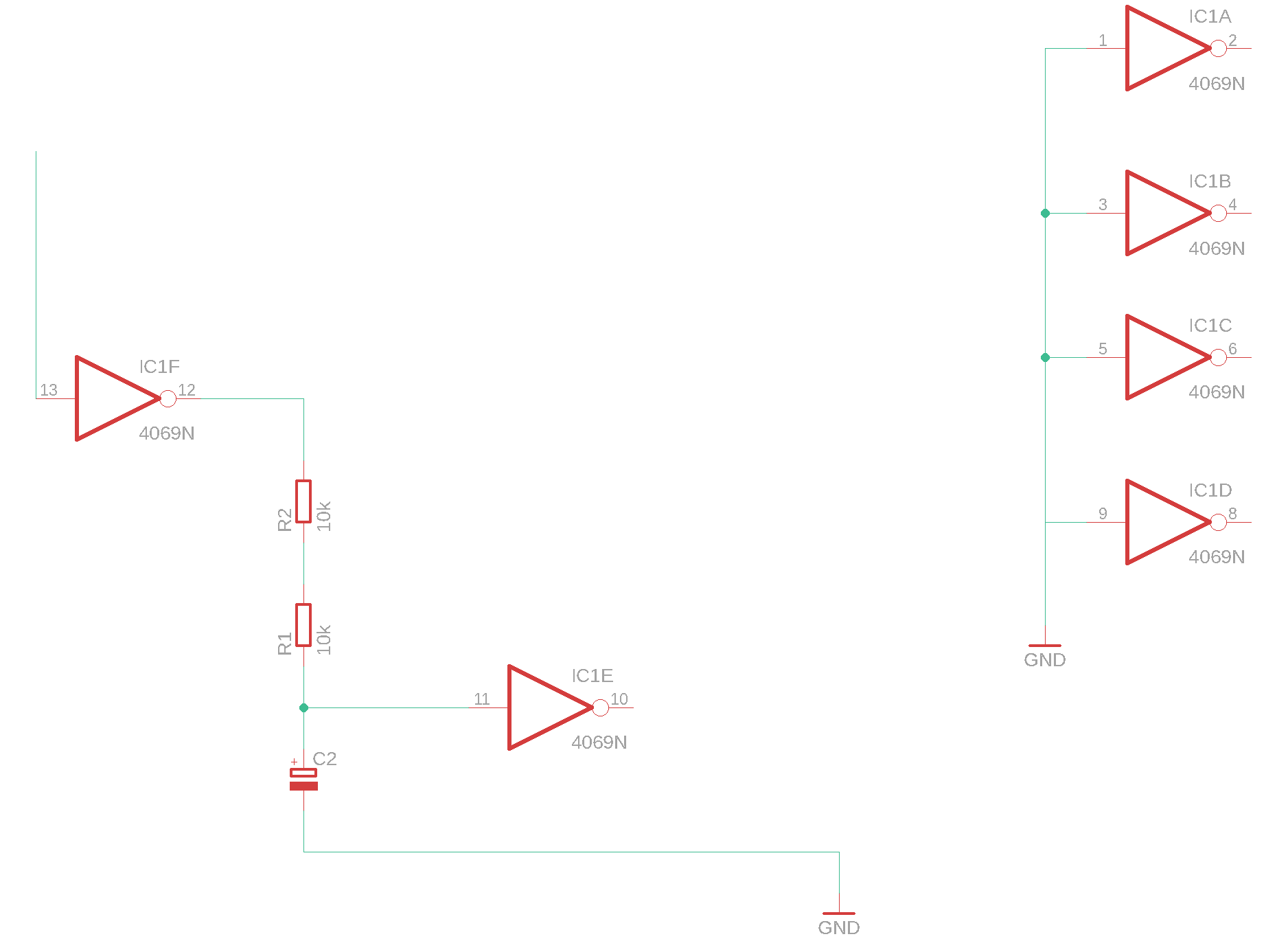

Cześć wszystkim, chciałbym się poradzić czy poniższy wycinek schematu(więcej narazie nie mam, reszta zmontowana na płytce stykowej na "oko") jest poprawny pod względem podstaw elektroniki? Czy mogę w taki sposób łączyć kondensator elektrolityczny? W założeniu, układ ne555 generuje stany wysokie co określony czas, CD 4017 w 4 iteracji licznika podaję na nóżkę 13(ze schematu) stan wysoki, czyli wtedy w założeniu chce rozładować kondensator i mieć na nóżce 10(ze schematu) stan wysoki dopiero po rozładowaniu kondensatora(a przynajmniej do poziomu przełączenia się stanu w CD 4069).

Zdaje się, że zmontowany układ spełnia swoje funkcje ale nie jestem pewien czy to bug czy feature, a jako, że jestem mocno zielony to nie jestem w stanie sam tego określić. Mój pierwszy schemat ale mam nadzieję, że da się z niego coś odczytać.

Dziękuje za pomoc




Edytowano przez wgbg
