[Zlece] Dokończenie projektu HAT obsługujacego DHTxx i DS18B20 dla esp32


Pomocna odpowiedź

Cześć, nie jestem elektronikiem, mam zerową wiedzę i mało czasu. Potrzebuję płytki wykonanej w jlcpcb lub podobnej firmie, która pozwoli mi łatwo wpinać skrętki 4p rj45 - DS18B20 lub DHTxx oraz podłączyć taśmę 10 pin aby podłączyć przekaźnik 8 portowy. Do połaczenia termometrów do rj45 wykorzystuję propzycję standardu https://opencircuits.com/images/a/a3/A_Guide_to_the_1WRJ45_Standard.pdf (strona 13). Na płytce ma działać ESP32. Każdy port rj45 ma być konfigurowalny za pomocą zworki - DS18B20 lub DHTxx. W przypadku DHTxx ma być możliwość wybrania napięcia 5V lub 3.3V oraz włożenia do złączy żeńskich odpowiedniego rezystora, aby zapobiec problemom ze zbyt długim przewodem. DS18B20 ma na sztywno ustawiony rezystor 4.75kOhm i zasilanie 5V. Projekt chcę po skończeniu opublickować na jakimś github czy innej stronie, aby kazdy mógł korzystać.

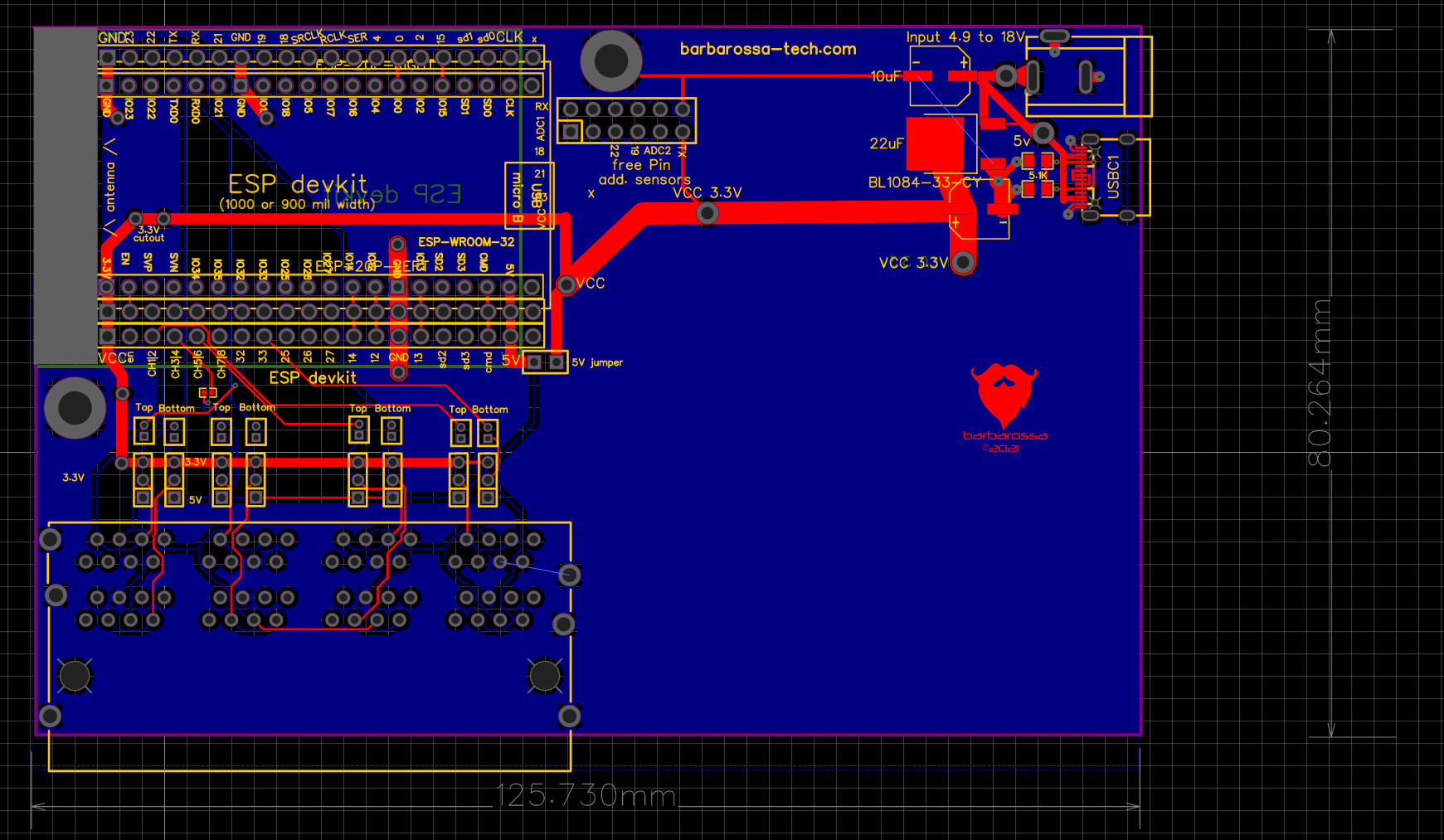

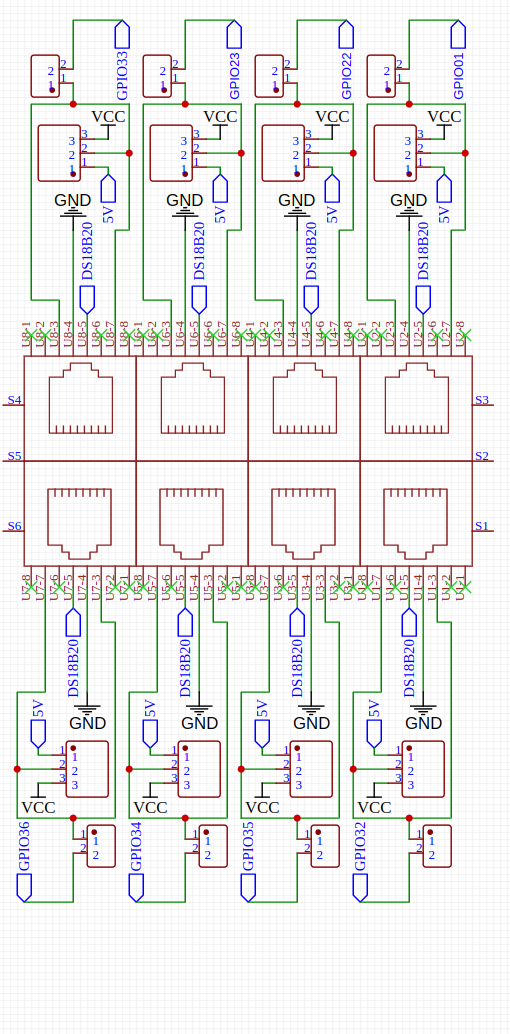

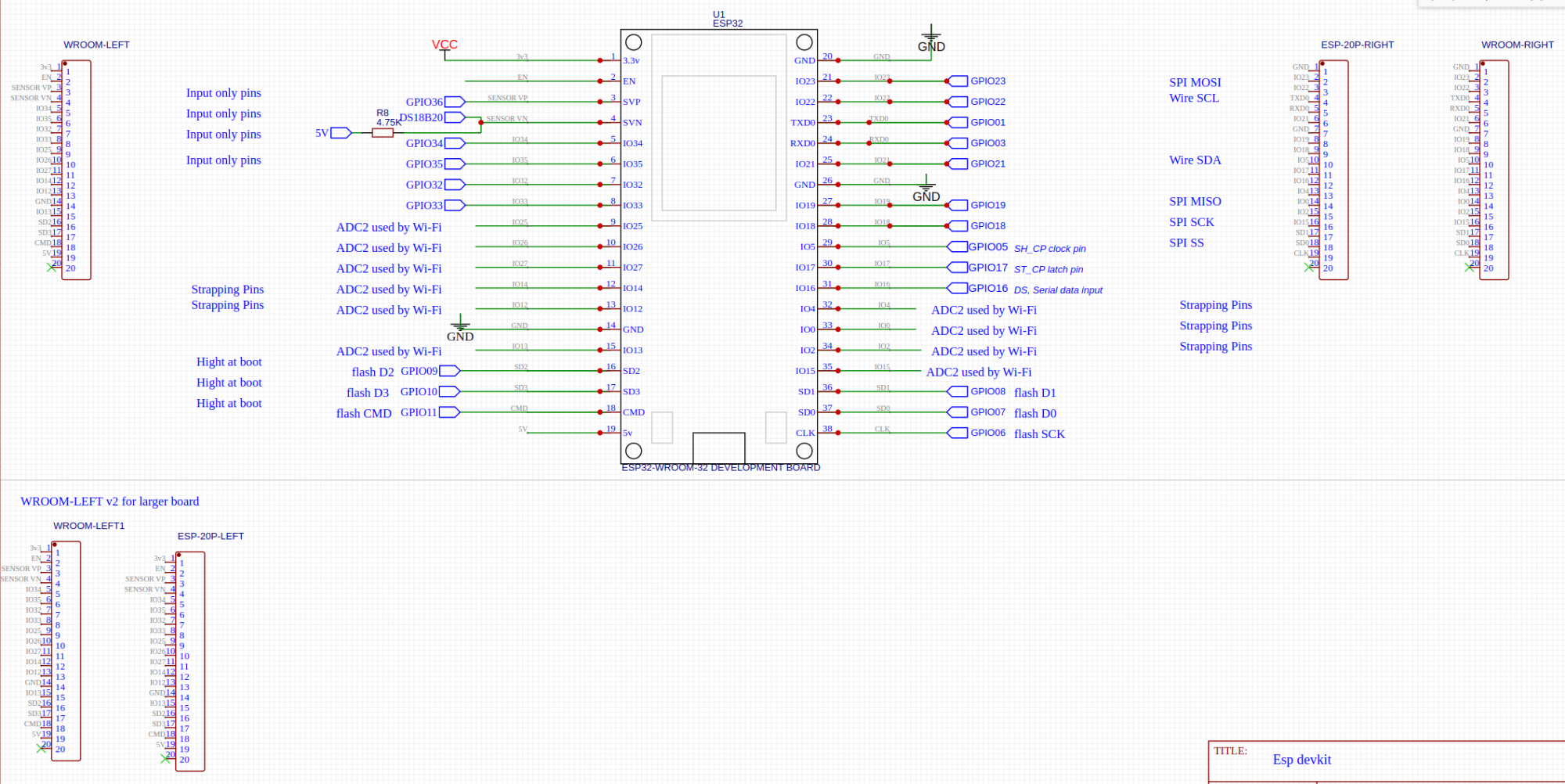

Bazując na projekcie: https://github.com/nliaudat/esp32_8ch_motor_shield w wersji DC wykonałem mój własny projekt płytki:







Wydaje mi się że do zrobienia jest:

- Dodanie drugiego modułu na 8 złaczy RS45

- Poprawienie masy na PCB

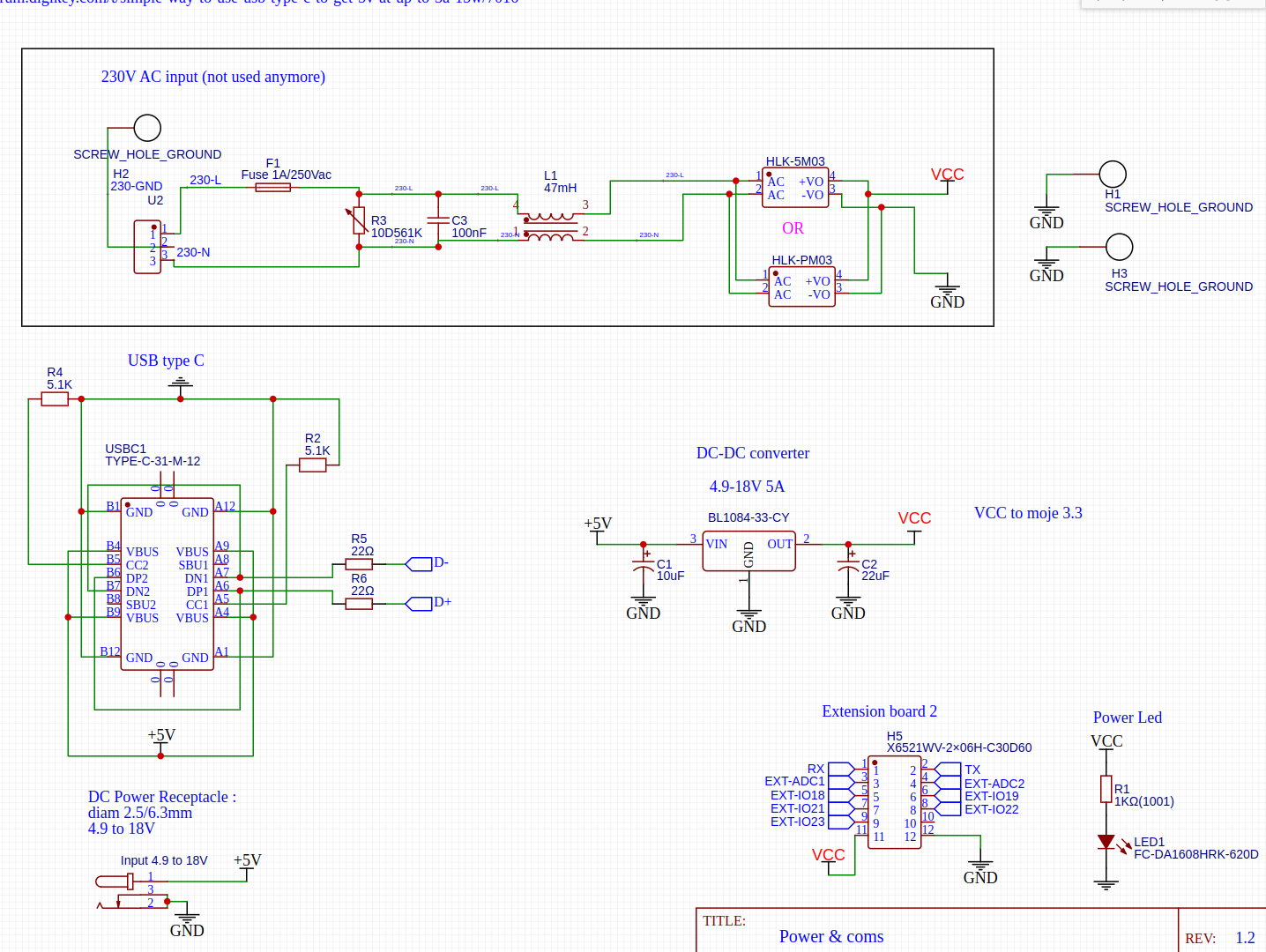

- Sprawdzenie poprawności mojego projektu, poprawienie błędów (na pewno są ze ścieżkami przy zasilaniu USB, brakuje tam też diody separyjacej zasilanie USB od zasilania DC na 2.5/6.3mm). Jako że zasilanie było skopiowane z projektu na github, chciałbym aby osoba wykonująca to zlecenie poprawiła te błędy również u źródła.

- Dodanie wyjść na przekaźnik.

- Lepsze opisanie na PCB portów.

- Wykonanie projektu obudowy w standardzie rack (musi być miejsce na wkrecenie uszu, wysokość 1U), który również można zamówić na jlcpcb. Lub propozycja gotowej obudowy z jakiegoś switcha.
