Mój pierwszy robot - Waldemar Światłolub [BEAM]

[Aesop7]

Witam!

Chciałem zaprezentować mojego pierwszego robota - Waldka Światłoluba 🙂 Niestety robot nie jest jeszcze dokończony, ponieważ nie działa jeden silnik i próbuję odkryć dlaczego. Narazie dodaję kilka fotek. Może ktoś z Was ma jakiś pomysł co mogłem zrobić źle?

Części:

➡️ Układ scalony L293D

➡️ 2x fototranzystor

➡️ 2x rezystor 100k

➡️ Podstawka pod układ scalony

➡️ Płytka uniwersalna UM-3

➡️ 2x silniczek 3V

➡️ Przełącznik hebelkowy

➡️ Obudowa z pudełka na dyskietki

Do ukończenia zostało mi jeszcze znalezienie jakiś kół i naprawienie silniczka.

Robota zrobiłem ze schematu użytkownika Sabre z tematu użytkownika Kshaq "Od żółtodzioba do pierwszego robota w dwa tygodnie".

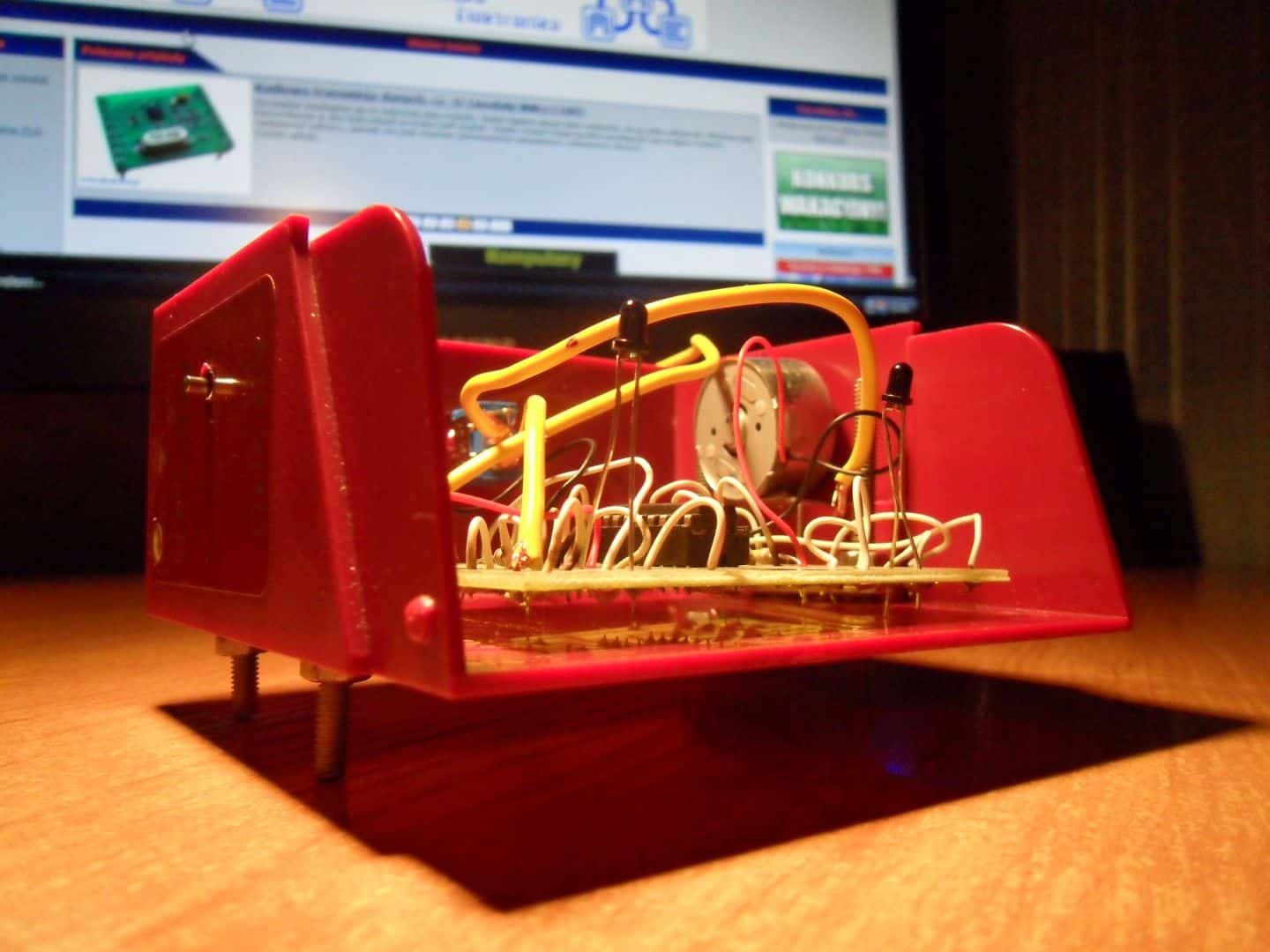

Zdjęcia robota:

[MaRo88PL]

Całkiem zgrabnie Ci to wyszło jak na pierwszą konstrukcję.

Co do niedziałającego silniczka - sprawdziłeś ciągłość połączeń, czy silnik działa poza układem (bezpośrednio do zasilania podpięty)?

O tej porze, nic więcej póki co nie przychodzi mi do głowy na temat tego silnika.

[Aesop7]

Całkiem zgrabnie Ci to wyszło jak na pierwszą konstrukcję.

Dzięki 🙂

Co do niedziałającego silniczka - sprawdziłeś ciągłość połączeń, czy silnik działa poza układem (bezpośrednio do zasilania podpięty)?

Silniczek nie działa podpięty do układu. Sprawdzałem czy dobrze wszystko połączyłem i wydaje mi się, że dobrze, ale jeszcze posprawdzam dziś.

[Mario]

Silniczek nie działa podpięty do układu. Sprawdzałem czy dobrze wszystko połączyłem i wydaje mi się, że dobrze, ale jeszcze posprawdzam dziś.

Chodzi o to abyś, spróbował podłączyć silnikczek np. pod baterię, aby sprawdzić czy błąd jest w uszkodzonym silniku, lub w układzie.
