Dziwne zachowanie LED w obwodzie z przekaźnikiem i RPi 4B

[Igus]

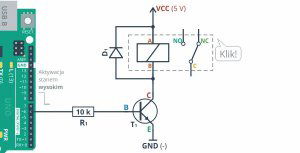

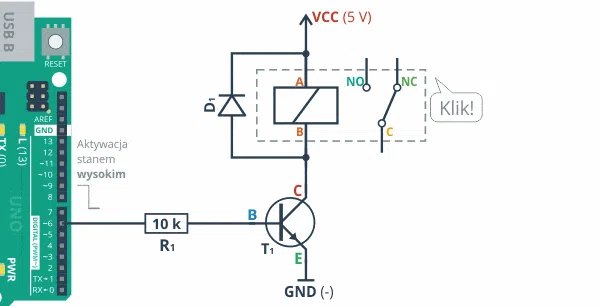

Zrobiłem taki obwód: Tylko podłączyłem do common zasilanie z batteri 7V (+) przez rezystor 1k. Do NC red LED, do NO green LED. Dzieje się tak, że po zasileniu tranzystora NPN. Przekaźnik przeskakuje, a potem green LED pali się przez 2 sekundy a potem ciemnieje, ciemnieje i na sam koniec gaśnie, czemu tak się dzieje?

[Danyeru]

Bateria 7V?
Jeżeli wciąż korzystasz z baterii 9V, o której już kilka dni i postów temu Ci mówiłem, że masz ją rozładowaną, to masz odpowiedź...

[keram167]

@Igus - widzę, że zakupiłeś UNO - dobra decyzja 👍. Proponuję, żebyś dokupił sobie jeszcze zasilacz wtyczkowy chociażby taki . Unikniesz problemów z gasnącymi LED-ami, nie działającymi przekaźnikami i wszelkiej maści niespodziankami związanymi z zasilaniem bateryjnym.

[Danyeru]

Nie zakupił Uno. Przynajmniej nie w tym przypadku. To w zasadzie randomowy schemat, a tytuł tematu mówi, że chodzi o Malinkę. 😜

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[keram167]

@Danyeru a ja już sądziłem, że to tylko z "rozpędu" błąd w tytule... No bo przecież cały inny wątek był poświęcony zakupowi Arduino "do kolekcji" 😜. Ale tylko Kolega @Igus może to teraz rozstrzygnąć: przyznająć Tobie @Danyeru rację co do RPi 4B w tytule czy też że ja zostałem wpuszczony w "maliny" i przyjąłem zbyt dosłownie słowa:

12 godzin temu, Igus napisał:

Zrobiłem taki obwód:

z dołączonym schemacikiem z UNO 😜

Edytowano Grudzień 22, 2023 przez keram167

[Igus]

No wiem, boże ale zasada ta sama? Czemu dioda przygasa? To sprawa bateri?

[Danyeru]

Tak, bateria jest rozładowana.
Zmierz sobie napięcie przy uruchomionym układzie i patrz jak zanika. To raz.

A dwa, po raz kolejny powtarzam, żebyś zamieszczał fotki układów, co do których masz wątpliwości.
Realne zdjęcie to realny układ.

[janpolak]

Zielona LED, a nie green. Nie, nie czepiam się, tylko tekst powinien być pisany jasno i jednoznacznie. Dalej "Common" gdzie to jest na schemacie??? A teraz do rzeczy. Przede wszystkim dobrze jest na schemacie też pokazać te LED, która przygasa, jak jest włączona w zasilanie. No i podstawowe pytanie, czy ten rezystor 1k jest dobrze dobrany? Bo może cewka przekaźnika nie potrzebuje takiego dużego prądu, który może obciążać zanadto baterie. Jeśli jest dobrze dobrany, to będzie trzeba skorzystać wtedy z jakiegoś zasilacza. Można też zwiększyć opornik ograniczający prąd LED nawet do wartości 1-5mA,bedzie wystarczająco jasno świecić, a dodatkowo odciąży jeszcze baterię. No chyba, że Ledy muszą koniecznie świecić pełnym blaskiem w tym projekcie. Pozdrawiam KJ
