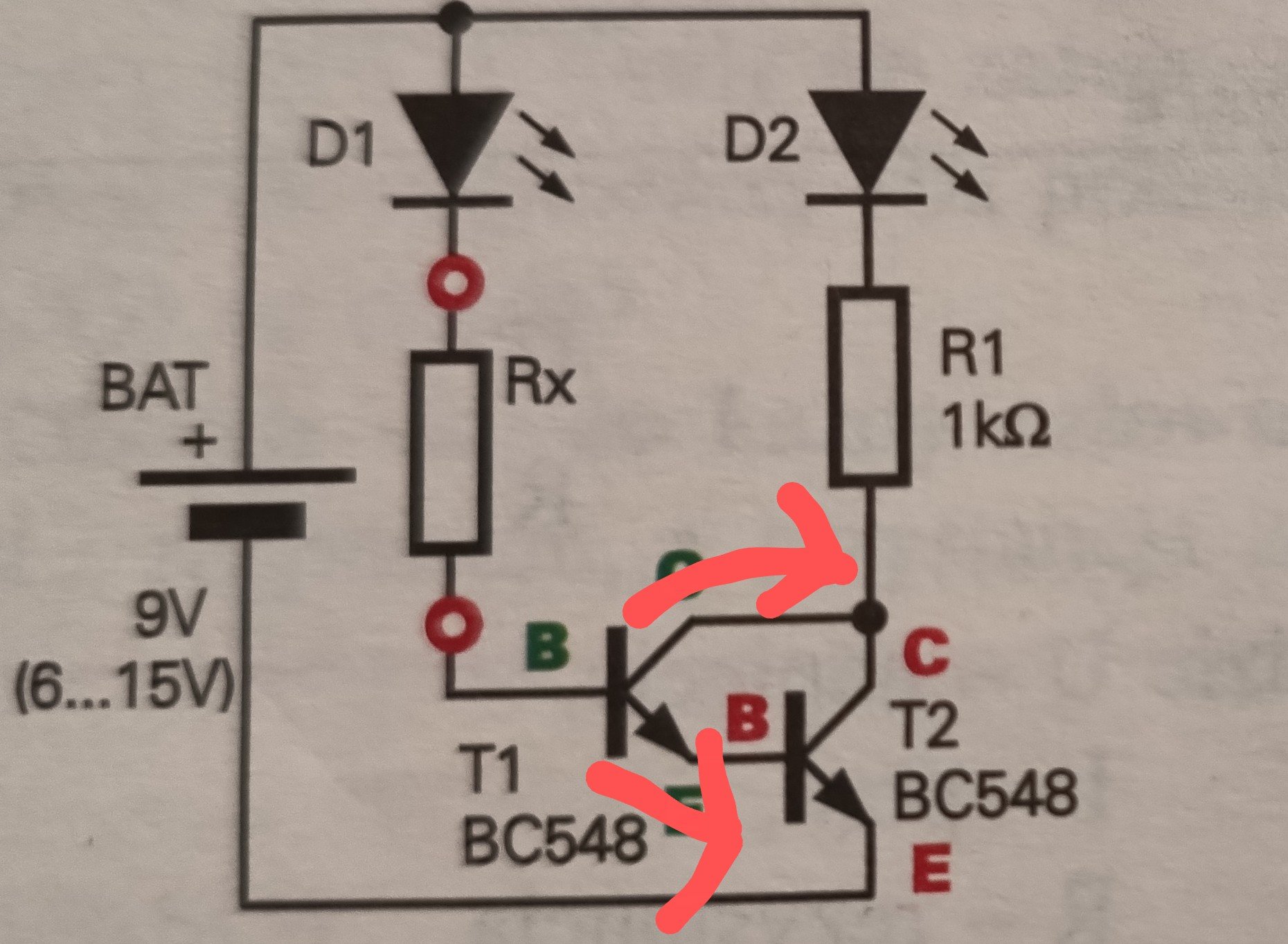

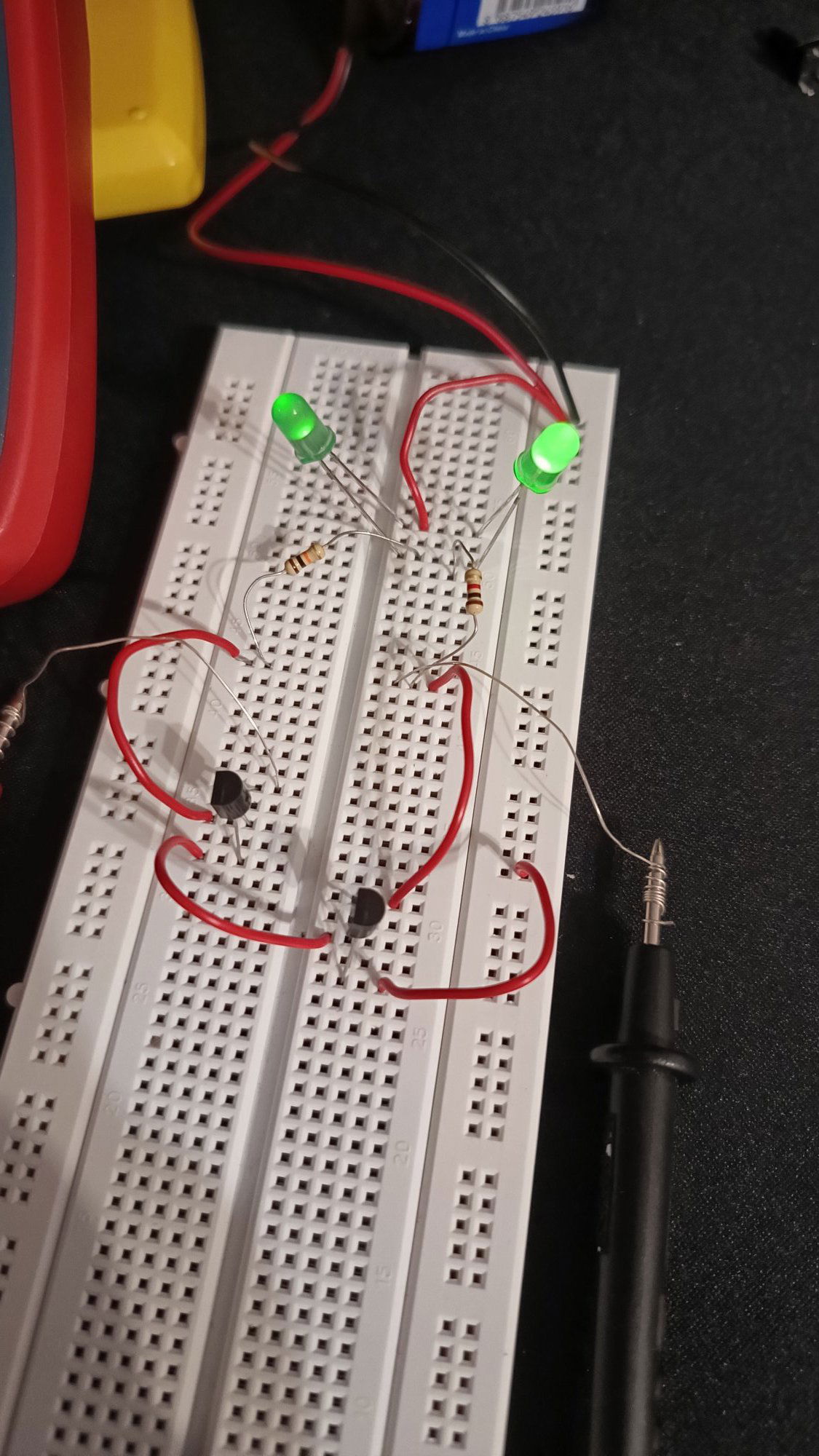

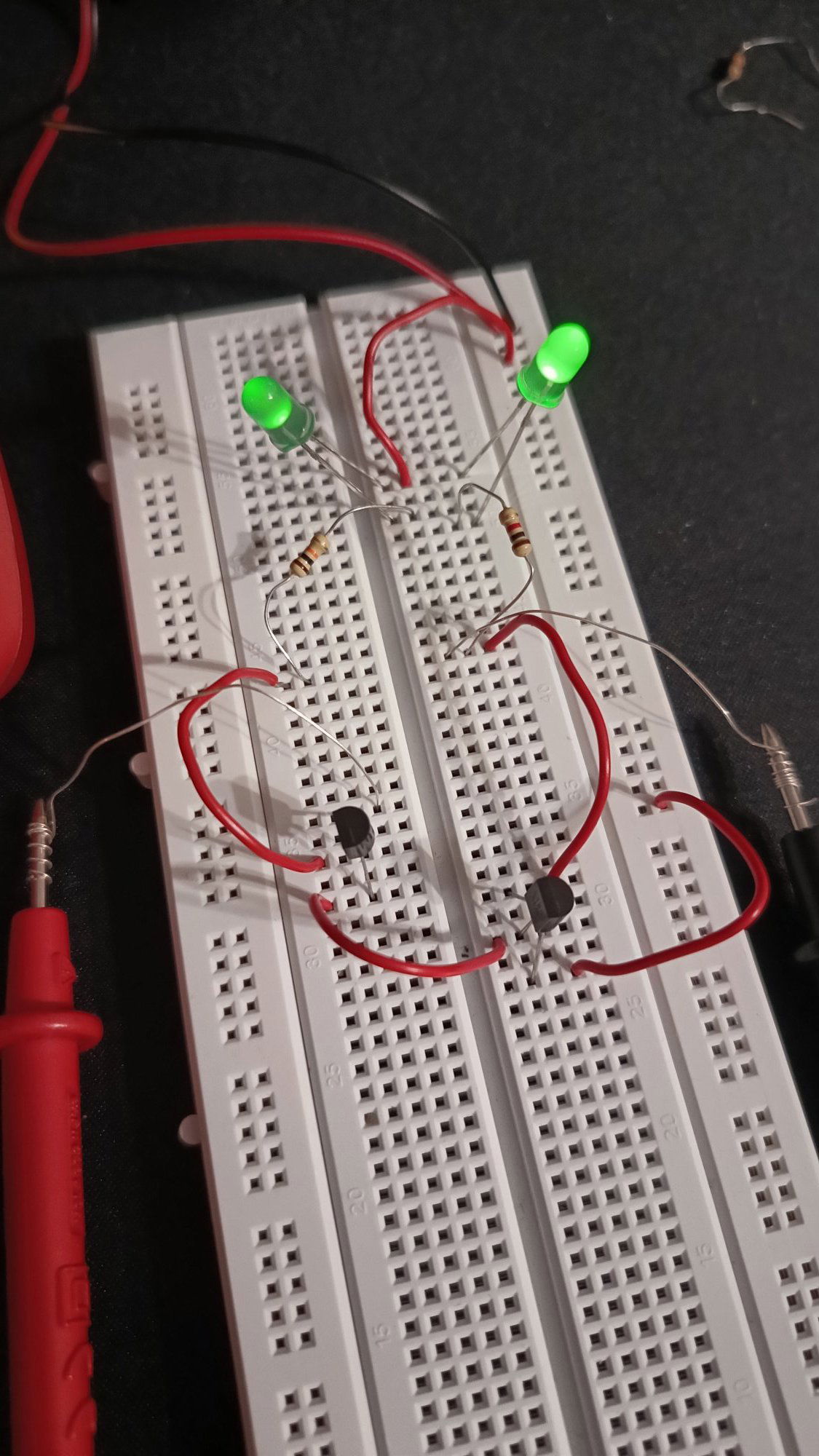

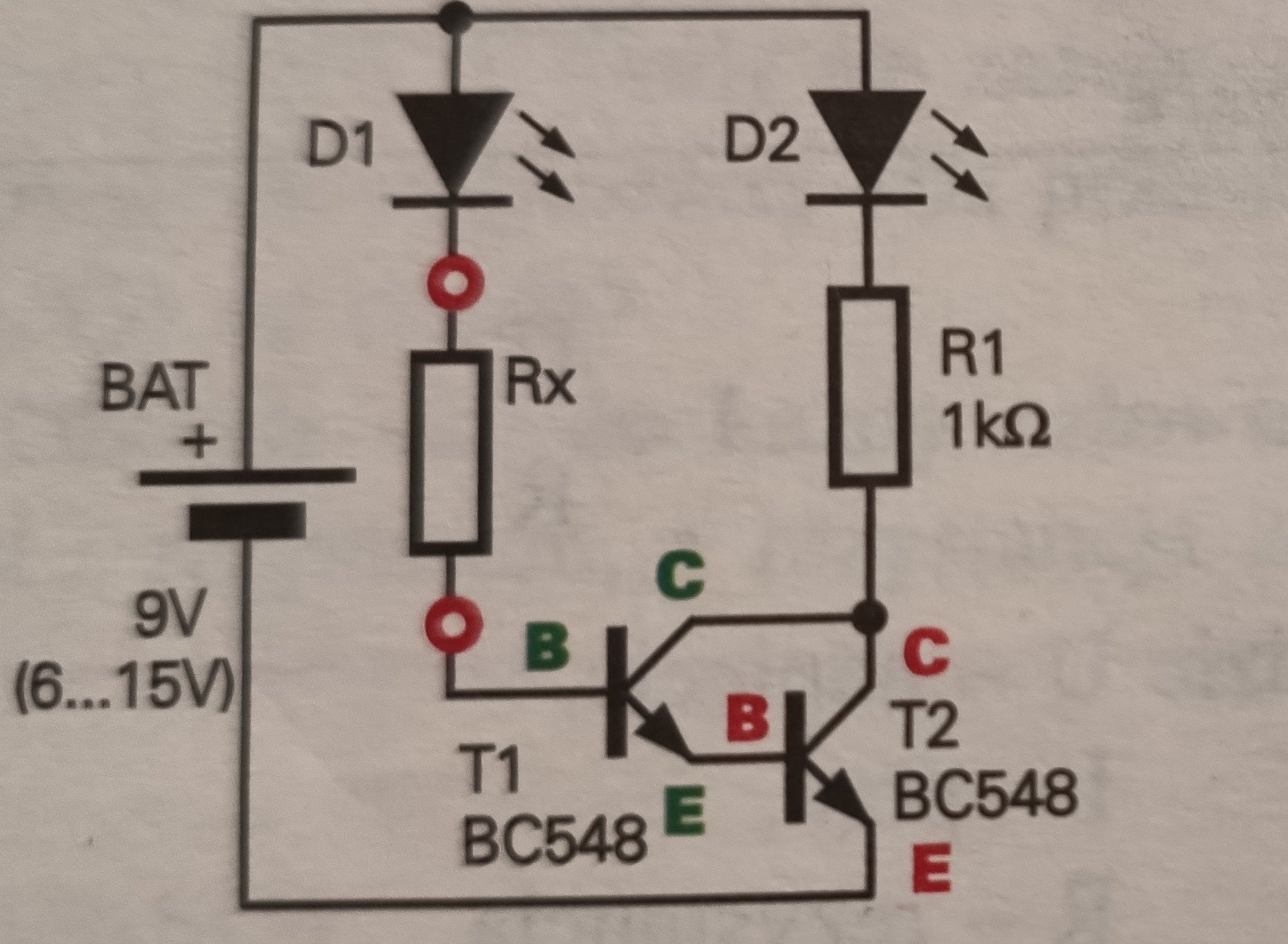

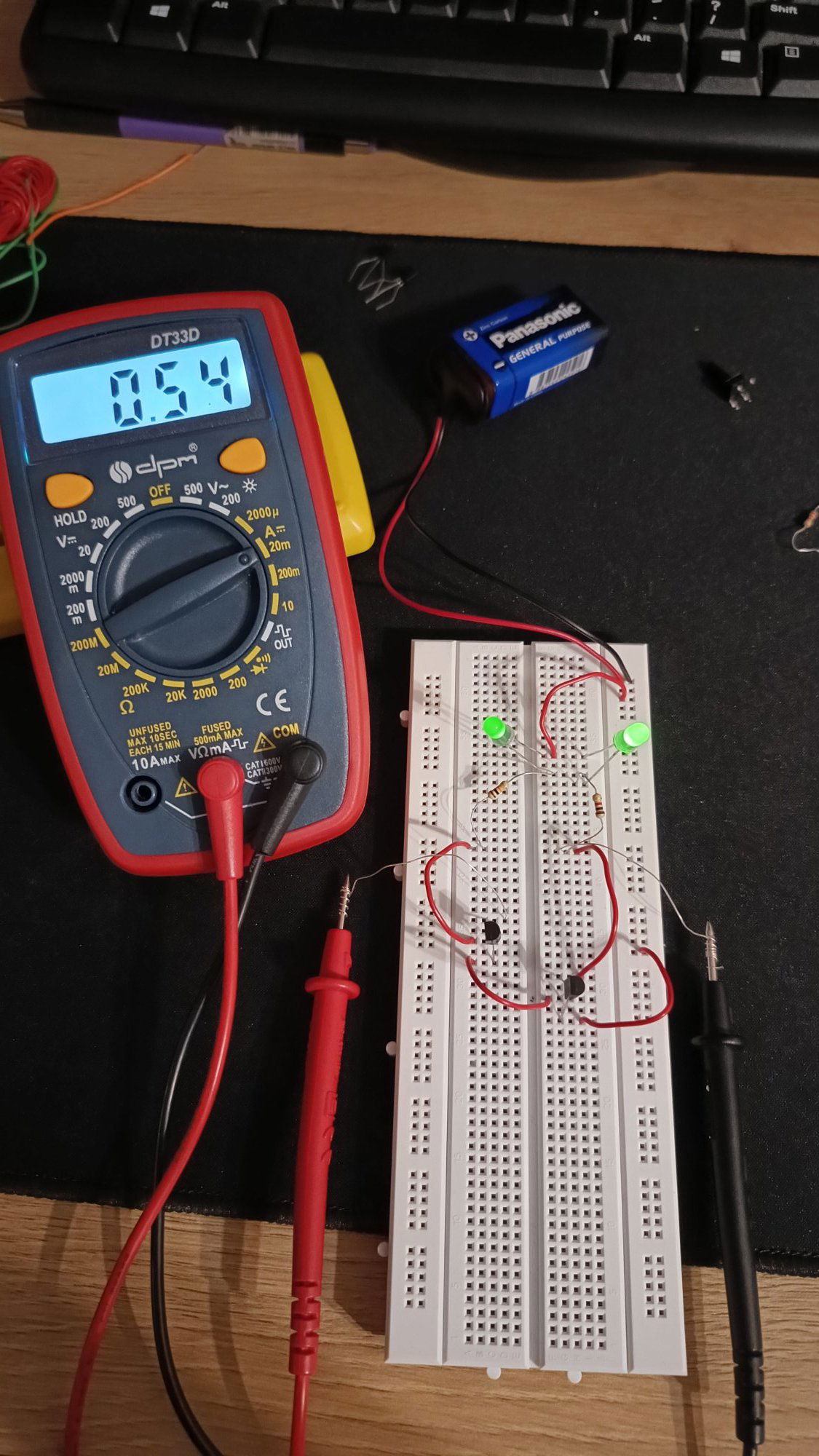

matneu12 Napisano 1 marca Udostępnij Napisano 1 marca Dzień dobry. Złożyłem układ darlingtona z tranzystorów NPN BC547B, 2 LED i rezystorów 1KΩ i RX = 10KΩ wg poniższego schematu: Pomierzyłem prądy i nie rozumiem dlaczego w moim układzie prąd płynie z kolektora tranzystora T1 do kolektora tranzystora T2, a nie odwrotnie jak wynikałoby to ze schematów w artykule i w innych źródłach: Mały prąd o wielkości 20 mikroamperów płynie z emitera T1 do bazy T2. Czy to normalne? Czy gdzieś popełniam błąd? Coś jest źle podłączone? Cytuj Link do komentarza Share on other sites More sharing options...
fribble3 2 marca Udostępnij 2 marca Dobrze masz podłączony układ, przy tak małej wartości Rx=10kΩ to prąd płynie w kierunku w którym wskazałeś. Jak na układ Darlingtona (o bardzo dużym wzmocnieniu) to wstaw Rx >= 500kΩ i prąd popłynie w prawidłowym kierunku. 1 1 Cytuj Link do komentarza Share on other sites More sharing options...
