Problem z pomiarem natężenia w 3 cz. kursu elektroniki

[Szarkenado]

Witam. Mam problem ze zmierzeniem natężenia prądu w "Kurs elektroniki – #3 – prawa Ohma i Kirchhoffa w praktyce". Mam miernik UNI-T UT33D+. Gdy mam podłączoną baterię 9V i rezystor 10K to amperomierz wskazuje 0,6mA zamiast 0,9mA jak wynika z wyliczeń. W przypadku rezystora 1K ta różnica jest jeszcze większa, bo zamiast około 9mA pokazuje 1,8mA. Mierzyłem baterię i rezystory i są ok. Układ łączę na płytce stykowej identycznie  jak na zdjęciach w kursie. Ktoś ma pomysł skąd taka różnica?

[Szarkenado]

Dodam, że podczas pomiaru napięcia w dalszej części kursu zauważyłem, że bateria pod obciążeniem, czyli przy podłączonych obu rezystorach 1K i 10K pokazuje mi 6V gdy mierzę spadek napięcia całego układu, a w kursie jest, że powinno być 9,55V. Ktoś potrafi wytłumaczyć dlaczego tak jest?

[Treker (Damian Szymański)]

@Szarkenado witam na forum 🙂 Częściowo sam odpowiedziałeś właśnie na swój problem - jeśli napięcie na baterii spada to wyniki będą niższe, bo do wzoru musisz podstawić faktyczne napięcie baterii, a nie teoretyczne. Teraz pozostaje jedynie odpowiedzieć na pytania dlaczego bateria ma niższe napięcie pod obciążeniem. Dzieje się tak, gdy bateria jest rozładowana. Ma ona wtedy zbyt małą wydajność, aby pobrać z niej większy prąd, a to skutkuje obniżeniem napięcia wyjściowego. Jeśli robiłeś dużo eksperymentów lub zostawiłeś na dłużej układ z rezystorami i podłączoną baterią to mogła się ona rozładować. Jeśli nie, to mogło się też tak zdarzyć, że trafiłeś na uszkodzoną baterię - jest to mało prawdopodobne (rzadko występuje taki problem), ale jest to możliwe. Jak myślisz, co było przyczyną tego rozładowania baterii u CIebie?

[Preskaler]

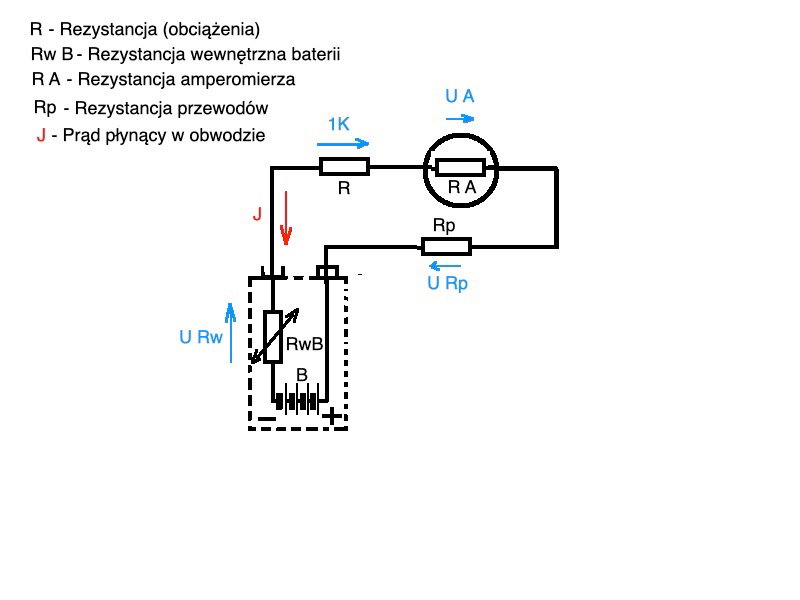

@Szarkenado W rozumowaniu tego zagadnienia posługiwałeś się widocznie uroszczonym schematem obwodu zamkniętego. Pominąłeś bardzo istotne elementy tego układu. Są to - rezystancja wewnętrzna baterii, która zmienia się wraz z zużyciem (rozładowaniem) jej, rezystancja amperomierza i rezystancja przewodów. Bardziej dokładny schemat przedstawiam na załączonym obrazku:



Dodając do siebie poszczególne spadki napięć powinieneś otrzymać (w przybliżeniu) te wspomniane 9,55V. Piszę, że w przybliżeniu bo może wystąpić jeszcze błąd (błędy) pomiaru, w których mieści się także błąd wynikający z tolerancji przyrządu pomiarowego i prąd woltomierza. Myślę, że potrafisz teraz sobie poradzić z tymi obliczeniami. 😊

P.S. Jeśli coś jest niejasne - pytaj śmiało.



Edytowano Sierpień 1, 2024 przez Preskaler

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Szarkenado]

Ok już rozumiem, dzięki za dokładne wytłumaczenie. Najprawdopodobniej trafiłem właśnie na uszkodzoną baterię. Kupię drugą i będę kontynuował kurs.

[Preskaler]

Życzę powodzenia a z taką dociekliwością z Twojej strony jestem pewny sukcesu.

[MaraXus]

Witam u mnie dokładnie ten sam problem zastanawiałem się właśnie czy bateria czy ,może miernik, ale póki mierzę Elementy pojedynczo to wszystko jest git po podłączeniu do płytki nic się nie zgadza ciężko kontynuować kurs jak widać zupełnie co innego w kursie a co innego na pomiarach, bateria z zestawu forbot, także chciałem się kolegi zapytać czy wymiana baterii pomogła?

ew polecacie inne źródło zasilania do kursu?

Edytowano Sierpień 18, 2024 przez MaraXus

[Szarkenado]

@MaraXus Kupiłem drugą taką baterię 9V, tylko innej firmy i problem rozwiązany. Wszystkie doświadczenia dalej idą bez problemu i pomiary zgadzają się z tymi w kursie. Widocznie mieli jakąś wadliwą partię skoro nie tylko ja miałem taki problem.

Edytowano Sierpień 21, 2024 przez Szarkenado

[Preskaler]

Może nie były to baterie wadliwe ale miały dużą oporność wewnętrzną. Jak każde urządzenie zasilające, baterie też powinny być edytowane. Są więc takie o dużej, chwilowej wydajności prądowej, są większej i mniejszej "pojemności" (mAh)i są różnych typów. Ogniwa węglowo-cynkowe, alkaliczne itp. Podobnie jest z akumulatorami i zasilaczami. Jedno jest pewne - przy niezgodności pomiarów z teoretycznymi oczekiwaniami, należy mocno pomyśleć i wykombinować dlaczego istnieją rozbieżności. 😊
