Pomoc w złożeniu zestawu głośników.... 8002

[JaboLtron]

Witam...

Jakiś czas temu zainteresowałem się majsterkowaniem, złożyłem pare zestawów od pana chińczyka, radio, drzewko świąteczne, termometr itp..... teraz czas przeszedł na głośniki dokładnie ten model 8002 , niestety brak instrukcji jak złożyć kostki i co ważniejsze jak połączyć kabelki z jednego głośnika na drugiego to zdecydowanie przekracza moją wiedzę na temat elektroniki:), choć staram to sobie wytłumaczyć, choć samemu to niezmiernie jak dla mnie trudne.....

Największe problem to np. które kabelki podłączyć do głośników lub innego elementu, wiem że wszystko jest pewnie w projekcie ale jeszcze nie umiem ich czytać w całości...

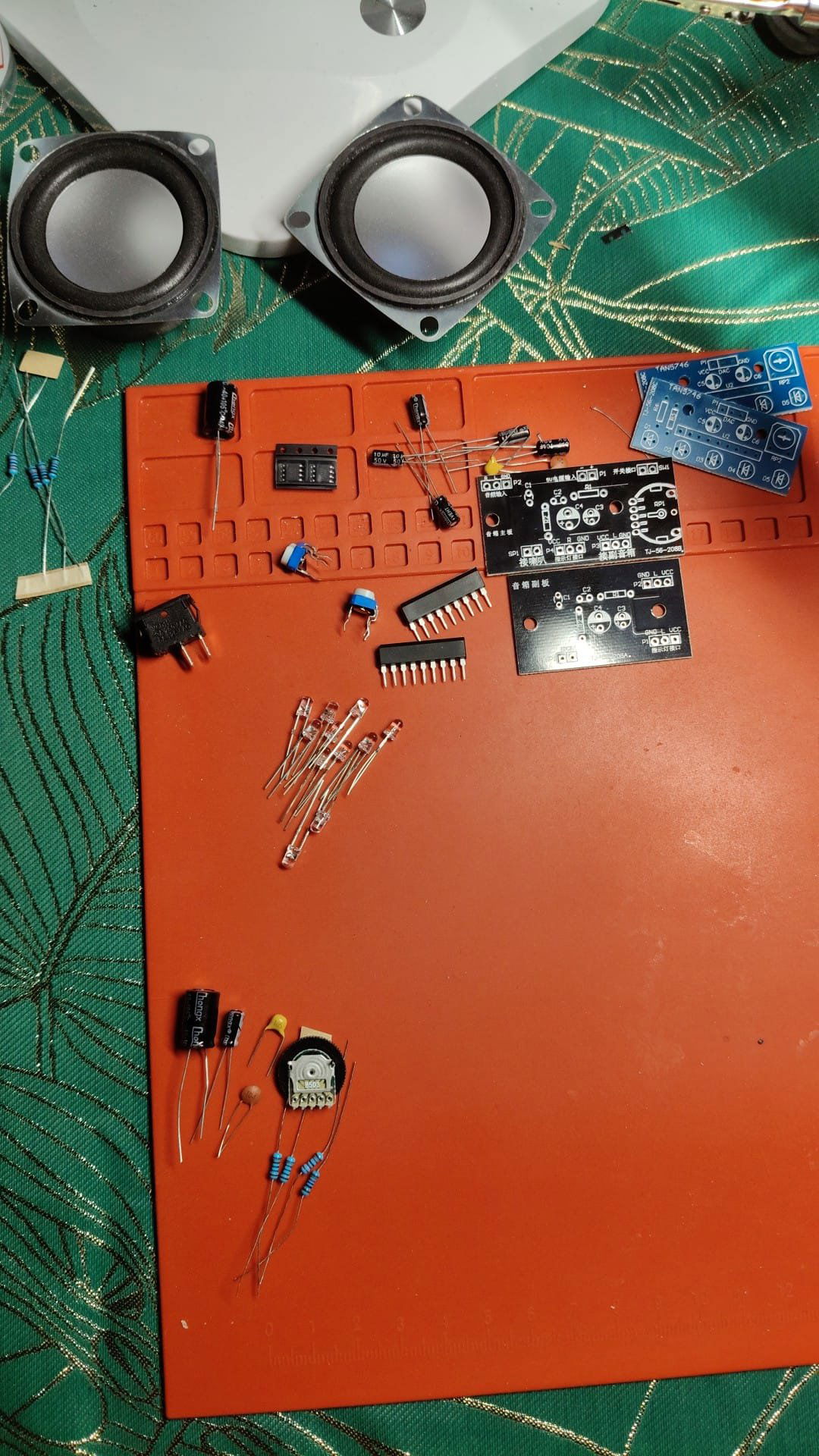

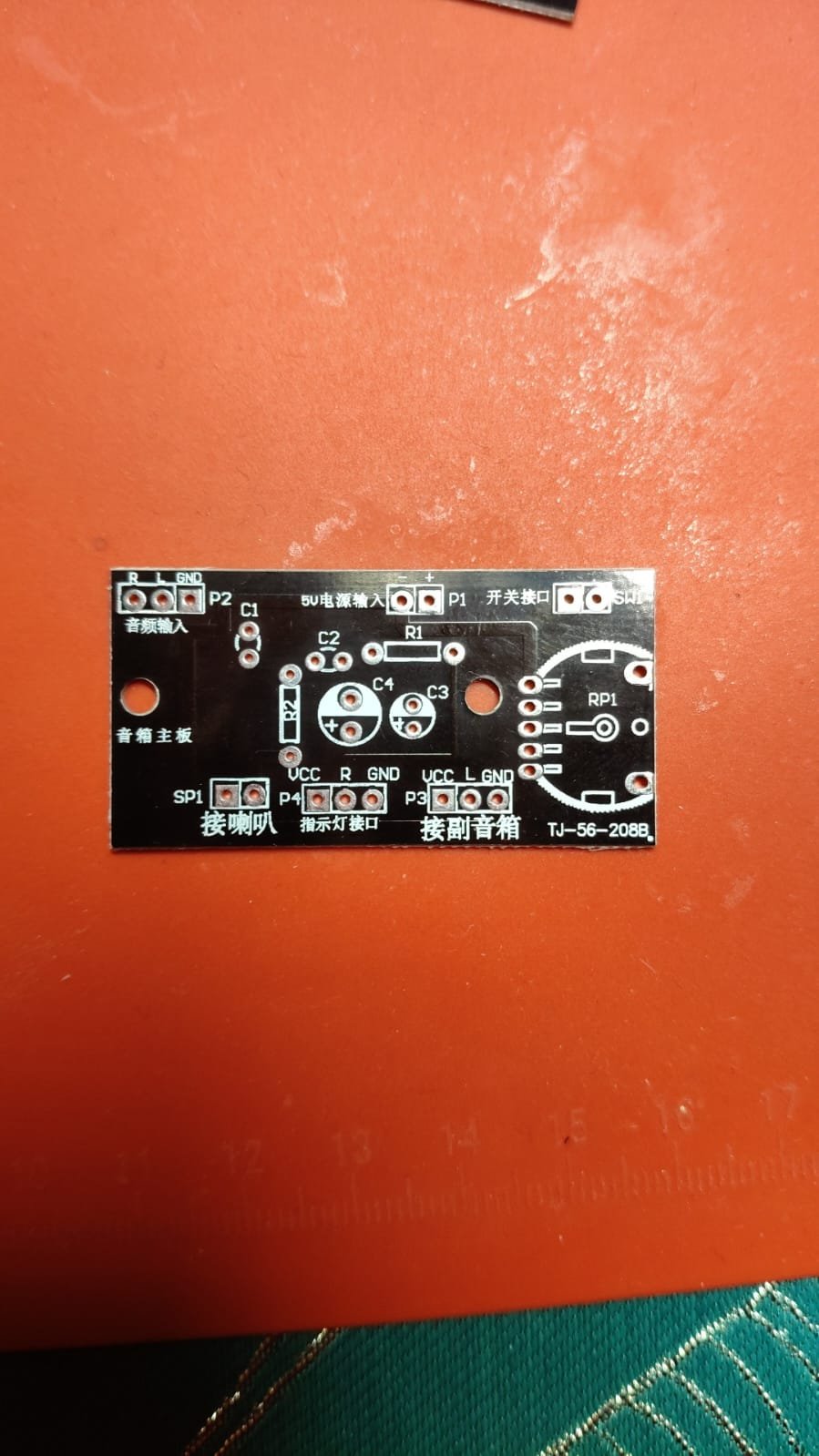

Może ktoś ma takową instrukcje lub jakoś mnie pomoże ,w załączniku parę zdjęć, pomocne dużo by była podpowiedź np. P2 na płytce-kable od niego znajdują się na minijack i usb.....

Dzięki za info....

Kodensatorki czy rezystory ich wartość nie robi problemów ale już jak podłączyć i złożyć je, już tak...

No i bardzo początkujący jestem proszę o wyrozumiałość

[Sylba]

Nie układałeś nigdy puzzli, albo nie łączyłeś kropek 😉

Speakers3.pdf

Swoją drogą mógłbyś zrobić lepsze - bardziej ostre zdjęcia także komponentów.

[JaboLtron]

Nie wiem jak, ale działa..... Jeden z dwóch jutro, postaram się złożyć drugi.....

Cały dzień  mi zajął jeden głośnik..... Straszna że mnie patola.....

Tak tłumacz mnie przetłumaczył , resztę sam trochę musiałem pogłówkować.... Niebieska płytkę podłączyłem odwrotnie niż podali i strasznie duża na nim była temp, trochę mnie poparzyło..... Myślałem że głośność mowy wizualne ledy się popaliły....ale całe szczęście działa....

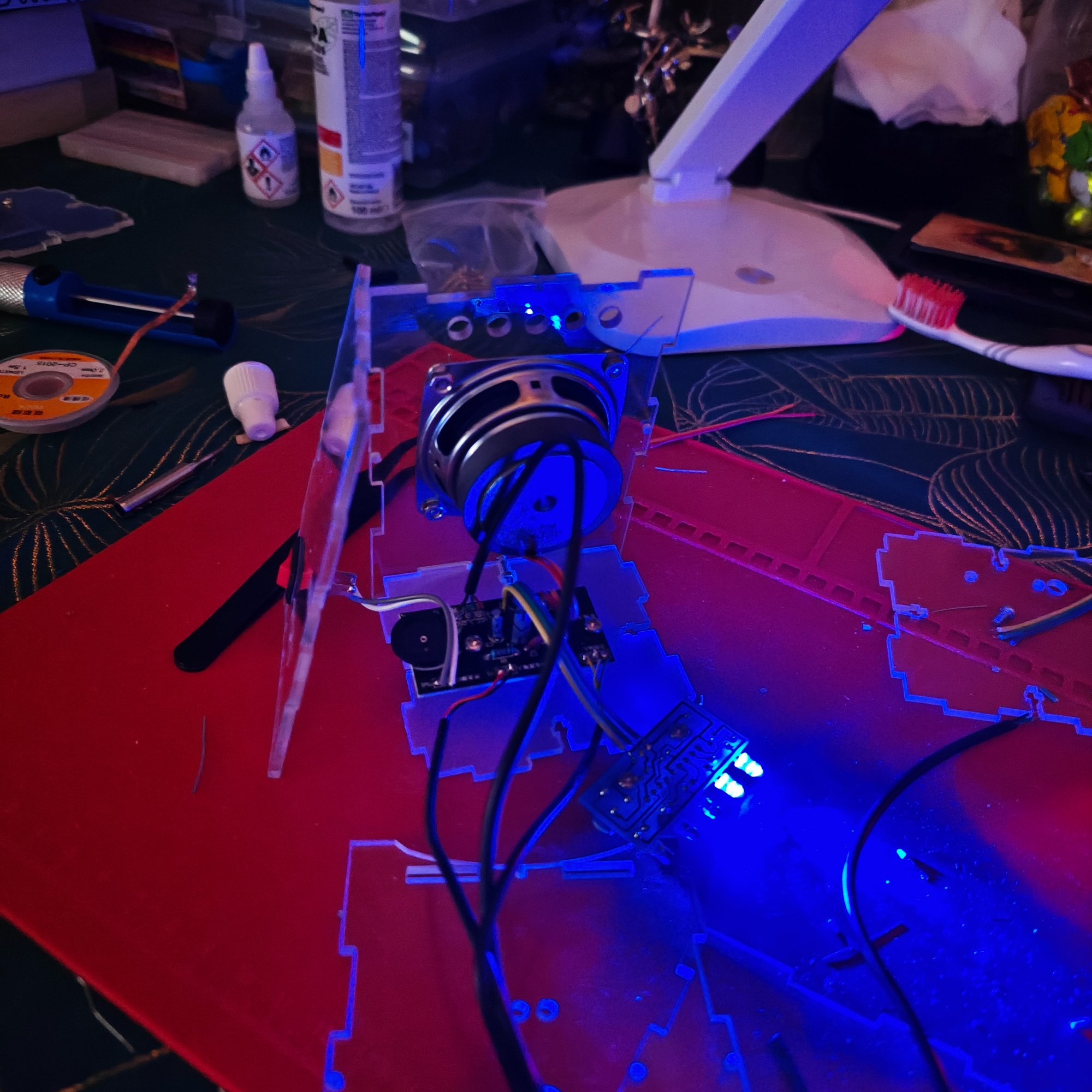

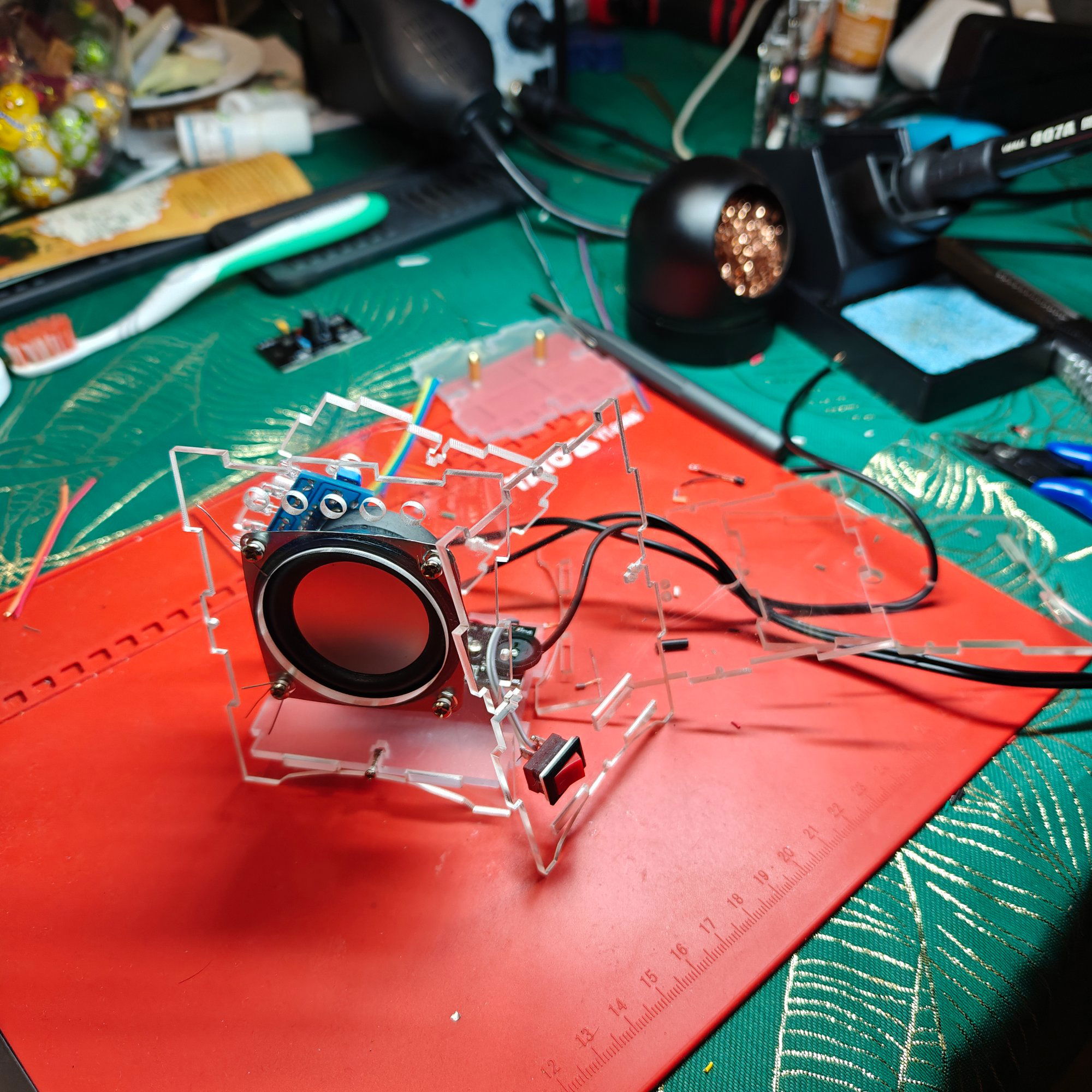

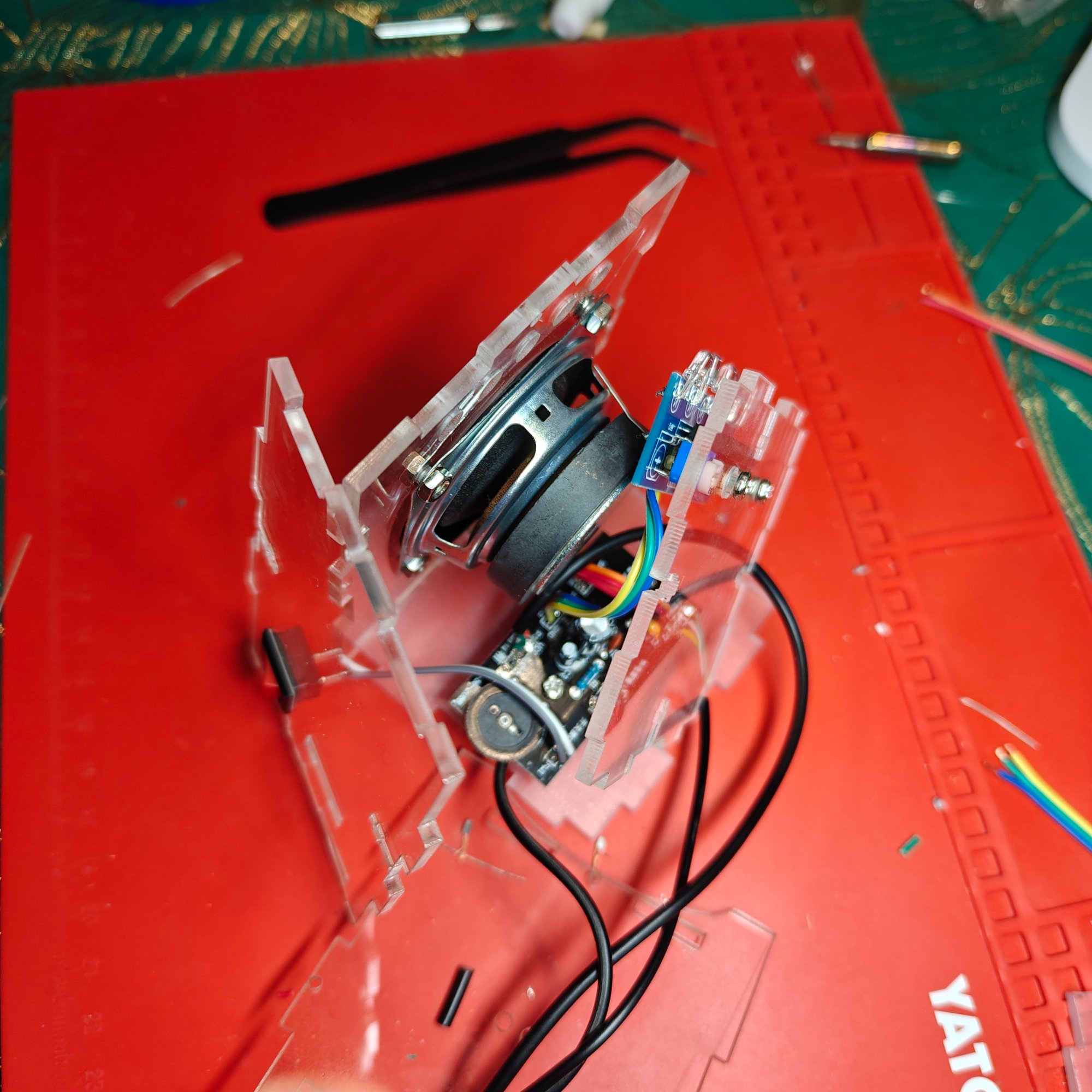

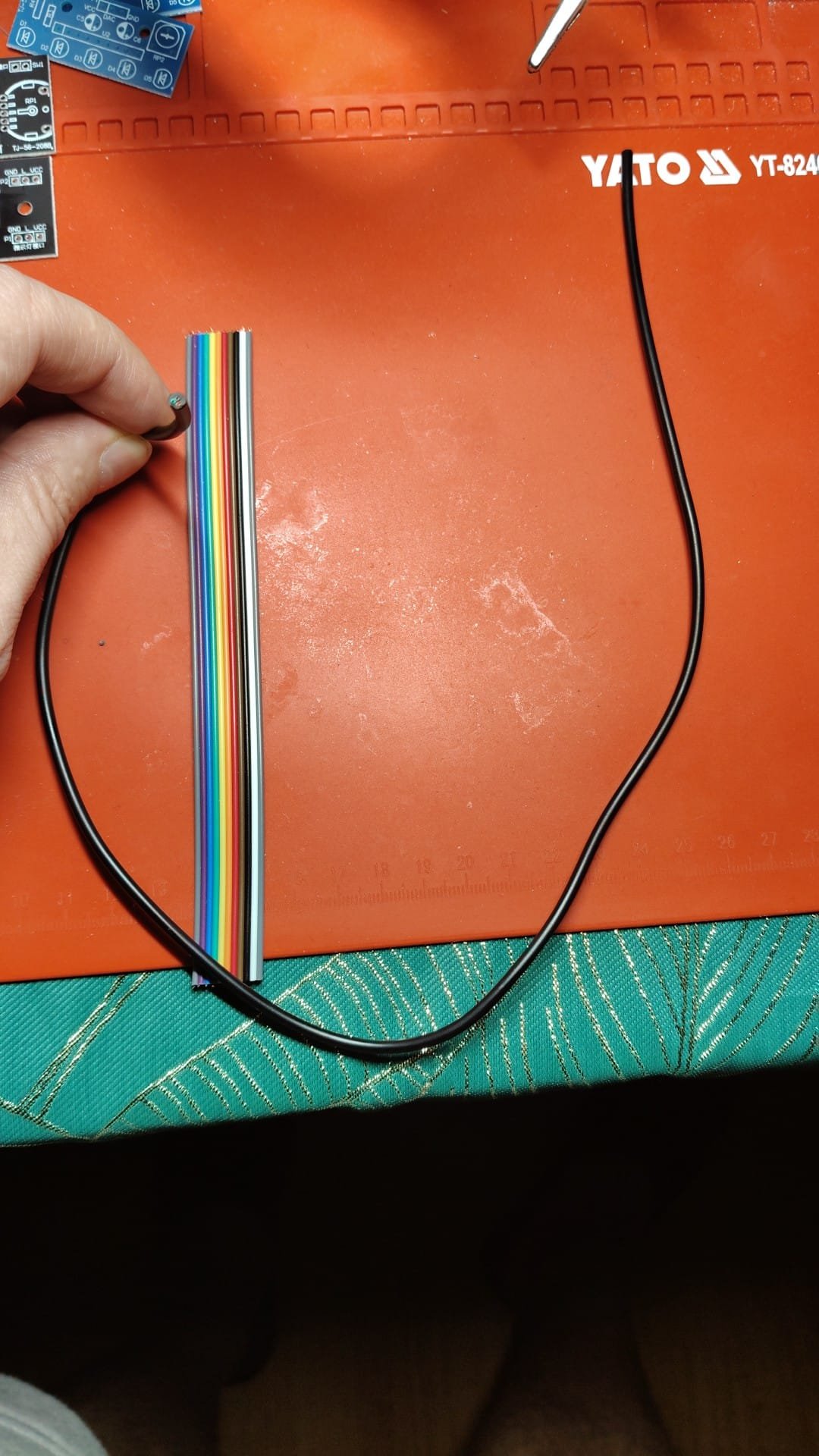

Parę zdjęć....

Edytowano 10 listopada przez JaboLtron
