Jak poprawnie podłączyć moduł Ethernet DP83848 do STM32F7?

[mike660]

Cześć,
projektuję swoją płytkę z stm32f7 która ma zawierać Ethernet. Chciałem ją zbudować na podstawie nucleo 767 i zastosować lan8742 ale jak doczytałem to trzeba zaprojektować ścieżki z odpowiednią impedancją co mnie niestety przerasta bo jestem początkującym hobbystą.

Dlatego na myśl przyszło zastosowanie modułu firmy waveshare dp83848 i tu napotkałem na kolejny problem...

Po stronie stm mam takie piny ( połączenie RMII

PA1    ETH_REF_CLK
PA2    ETH_MDIO
PA7    ETH_CRS_DV
PB11    ETH_TX_EN
PB12    ETH_TXD0
PB13    ETH_TXD1
PC1    ETH_MDC
PC4    ETH_RXD0
PC5    ETH_RXD1

moduł dp83848 ma piny:

MDIO
MDC
OSCIN
CRS_DV
RXD0
RXD1
TX_EN
TXD0
TXD1

Rozumiem że mam mieć takie połączenie :

PA1    ETH_REF_CLK
PA2    ETH_MDIO    - MDIO
PA7    ETH_CRS_DV    - CRS_DV
PB11    ETH_TX_EN     - TX_EN
PB12    ETH_TXD0     - TXD0
PB13    ETH_TXD1     - TXD1
PC1    ETH_MDC
PC4    ETH_RXD0    - RXD0
PC5    ETH_RXD1      - RXD1

I teraz pytanie jak podłączyć pozostałe 2 piny tzn

STM - ETH_REF_CLK i ETH_MDC
dp83848 - MDC i OSCIN

[roz]

Tu słów kilka

STM32H7 and DP83848 - STMicroelectronics Community

[mike660]

O ile dobrze rozumiem to tam problem dotyczy oprogramowania także nic mi to nie pomoże

[roz]

No to tak prawi Copilot:

1. Podłączenie zasilania: Upewnij się, że DP83848 jest zasilany odpowiednim napięciem (3.3V). Możesz użyć zasilania z płytki Nucleo.
2. Podłączenie sygnałów MII/RMII: Podłącz odpowiednie piny interfejsu MII lub RMII między Nucleo-F767ZI a DP83848. Oto przykładowe połączenia dla interfejsu RMII:

• TXD0 (PA12) do TXD0 (DP83848)
• TXD1 (PA11) do TXD1 (DP83848)
• TX_EN (PB11) do TX_EN (DP83848)
• RXD0 (PC4) do RXD0 (DP83848)
• RXD1 (PC5) do RXD1 (DP83848)
• CRS_DV (PA7) do CRS_DV (DP83848)
• REF_CLK (PA1) do REF_CLK (DP83848)
• MDIO (PA2) do MDIO (DP83848)
• MDC (PC1) do MDC (DP83848)

1. Podłączenie sygnałów kontrolnych: Upewnij się, że sygnały kontrolne, takie jak reset i przerwania, są odpowiednio podłączone:

• RESET (PD2) do RESET (DP83848)
• INT (PB14) do INT (DP83848)

Podłączenie masy: Upewnij się, że masa (GND) jest wspólna dla obu urządzeń.



Nucleo-F767ZI      DP83848
---------------------------
PA12 (TXD0)   ->   TXD0
PA11 (TXD1)   ->   TXD1
PB11 (TX_EN)  ->   TX_EN
PC4  (RXD0)   ->   RXD0
PC5  (RXD1)   ->   RXD1
PA7  (CRS_DV) ->   CRS_DV
PA1  (REF_CLK)->   REF_CLK
PA2  (MDIO)   ->   MDIO
PC1  (MDC)    ->   MDC
PD2  (RESET)  ->   RESET
PB14 (INT)    ->   INT
GND           ->   GND
3.3V          ->   3.3V



[roz]

Dalej za Copilot:

Pin OSCIN na DP83848 jest używany do podłączenia zewnętrznego oscylatora, który dostarcza sygnał zegarowy dla układu PHY. W przypadku korzystania z DP83848, musisz podłączyć odpowiedni oscylator do pinu OSCIN, aby zapewnić stabilny sygnał zegarowy.

Jeśli używasz modułu DP83848 od Waveshare, zazwyczaj jest on wyposażony w wbudowany oscylator, więc nie musisz się martwić o podłączenie zewnętrznego oscylatora. W przeciwnym razie, upewnij się, że oscylator jest podłączony zgodnie z dokumentacją DP83848.

[roz]

Warto nauczyć się korzystać z copilota.

Pomaga fajnie, ale czasami trzeba doprecyzować pytanie lub dodać pomocnicze pytania.

Używam w ostateczności gdy już nie mogę nic wygooglać.

[mike660]

Okej dzięki, ale dalej z jednym mam problem .

Doczytałem że do pinu REF_CLK muszę podłączyć sygnał zegarowy z PHY.

Z tym że w module od waveshare pin 25MHz _ OUT nie jest nigdzie wyprowadzony.

Ma ktoś jakiś pomysł ?



[roz]

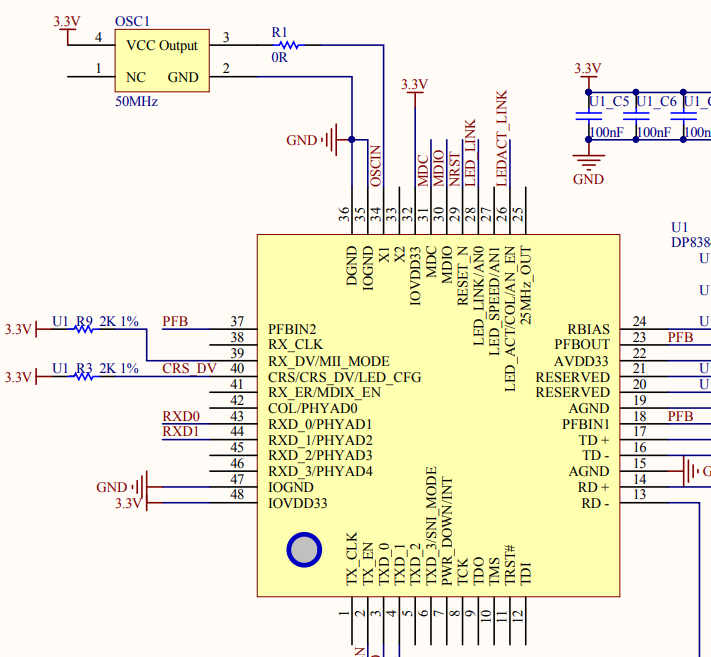

Tutaj jest wątek, i po schemacie widać, że te 25Mhz nie jest podłączone.

Spróbuj może bez podłączenia. Spróbuj podłączyć "prowizorycznie" przewodem.

Pokombinuj.
