Funkcja diody w przykładowym schemacie


roz

Pomocna odpowiedź

Cześć, pytanie może wydać się mocno "lamerskie", ale zadać muszę.

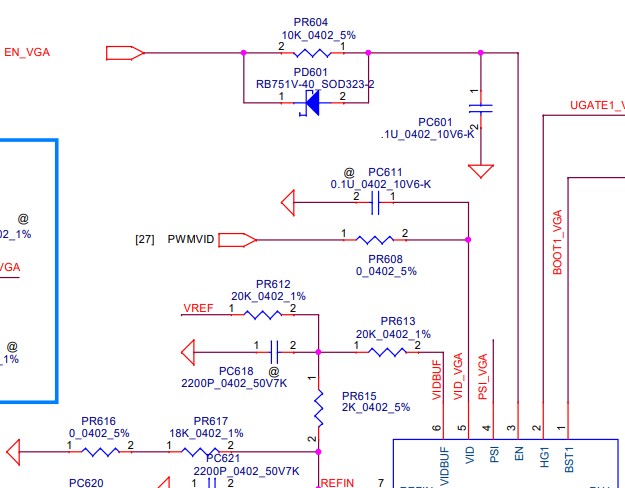

W jakim celu jest tutaj dioda Schottky PD601? Jaką ona pełni funkcję? (u góry schematu)

Sygnał EN_VGA załącza przetwornicę zasilającą układ - jak rozumiem. A dioda?


  • Lubię! 1
Link do komentarza
Share on other sites

Przyspiesza rozładowanie kondensatora w stanie niskim. Poziom wysoki ładuje powoli przez rezystor równoległy z dioda, poziom niski szybkie rozładowanie kondka

  • Lubię! 1
  • Pomogłeś! 1
Link do komentarza
Share on other sites

Dnia 28.01.2025 o 10:44, roz napisał:

a ja zignorowałem ten kondensator.

Skoro autor schematu dał te trzy elementy R,C oraz diodę to musi być poparte jego doświadczeniem, a nie chęcią dokładania ot tak sobie dodatkowych elementów? (R-10k i C-1uF daje dość długi czas zmiany stanu)

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

5 minut temu, KaDe napisał:

R-10k i C-1uF daje dość długi czas zmiany stanu

Tam nie jest .1U?

5 minut temu, KaDe napisał:

Skoro autor schematu dał te trzy elementy R,C oraz diodę to musi być poparte jego doświadczeniem, a nie chęcią dokładania ot tak sobie dodatkowych elementów?

@roz nie zwrócił na to uwagi. Nie wiem, twój post brzmi jakby kolega podważał sens tego kondensatora a tym czasem po prostu go przeoczył

Link do komentarza
Share on other sites

3 minuty temu, _LM_ napisał:

 jakby kolega podważał sens tego kondensatora a tym czasem po prostu go przeoczył

Spoko... zignorował  dla mnie to inaczej świadomie nie dał ... a nie po prostu przeoczył?

Link do komentarza
Share on other sites

(edytowany)
19 minut temu, KaDe napisał:

Spoko... zignorował  dla mnie to inaczej świadomie nie dał ... a nie po prostu przeoczył?

A ty od razu, po pierwszym rzucie oka umiałeś czytać schematy?

Jeśli tak to gratuluję, i zazdroszczę.
