Licznik, diody zapalają się jak w systemie binarnym, bez zintegrowanego urządzenia, tylko mosfety.



[y01]

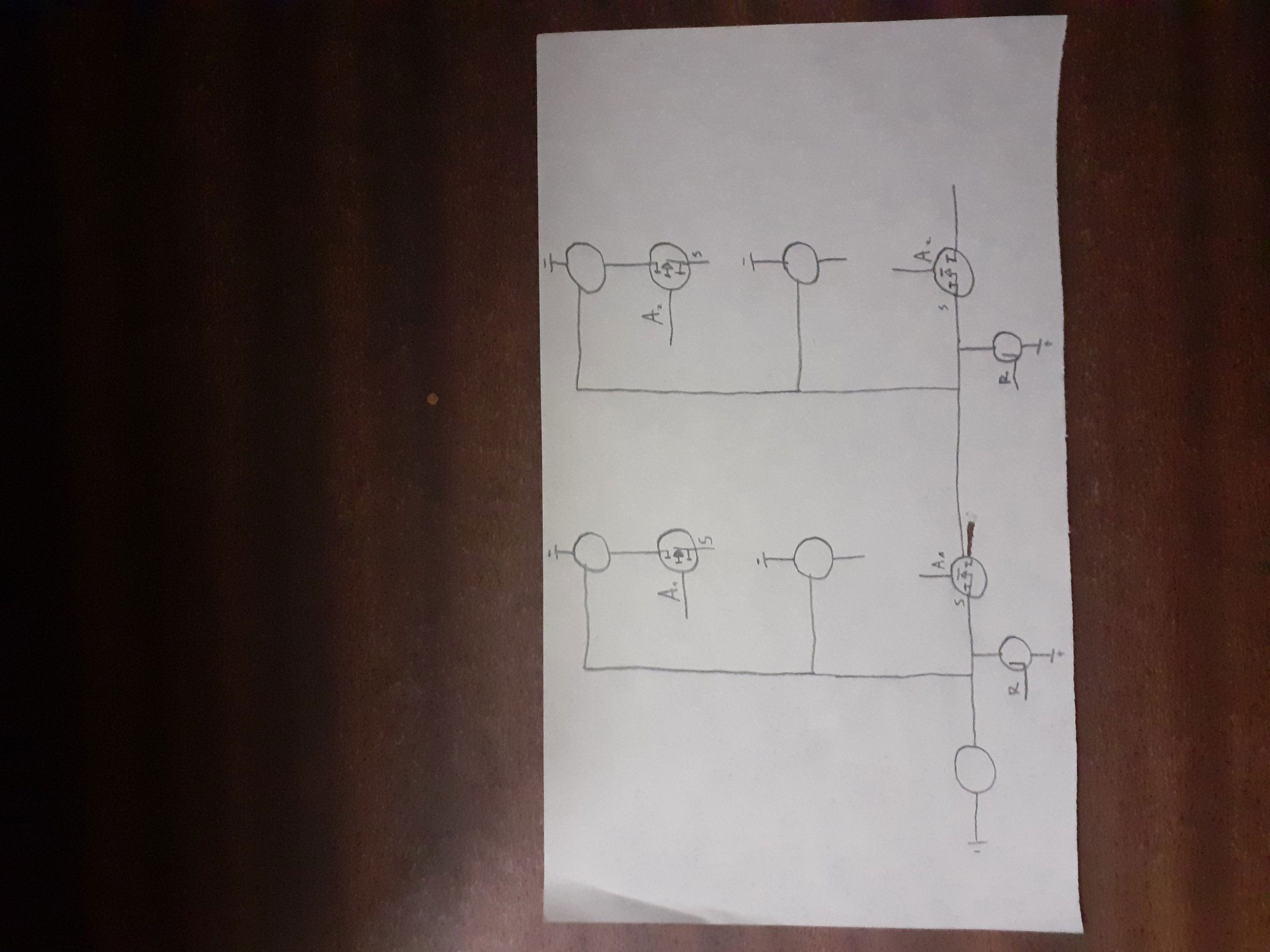

Jeśli kogoś interesuje jeszcze schemat, bo można bez problemów znaleźć synchroniczne przeżucanie bitów przeżutnikien, to załączam wersję asynchroniczną.

Pomysł był żeby młodsze bity otwierały A1, A2 (podłączone do typu N), a zamykały A1, A2 (podłączone do typu P).

Jeśli nie otworzy się A1,A2 w "N" to wtedy najstarszy bit otworzy "P".

Bramki R "(reset)" otwierają się gdy chcemy, rozładować MOSFET.  Dopiero rozładowany układ może wykonać kolejny krok czyli znowu inkrementuje.

Miałem jeszcze pomysł że licznik może działać wstecz, jeśli zera młodsze postawimy na miejsce N, a najstarsze jeden na miejscu P, tego jednak nie układałem na płytkach stykowych

Myślałem jeszcze robić komputerowy przekrój, ale udostępniłem skan.



Edytowano Kwiecień 14, 2025 przez y01
