Jaka to dioda?

[sebastian1982]

Witam serdecznie

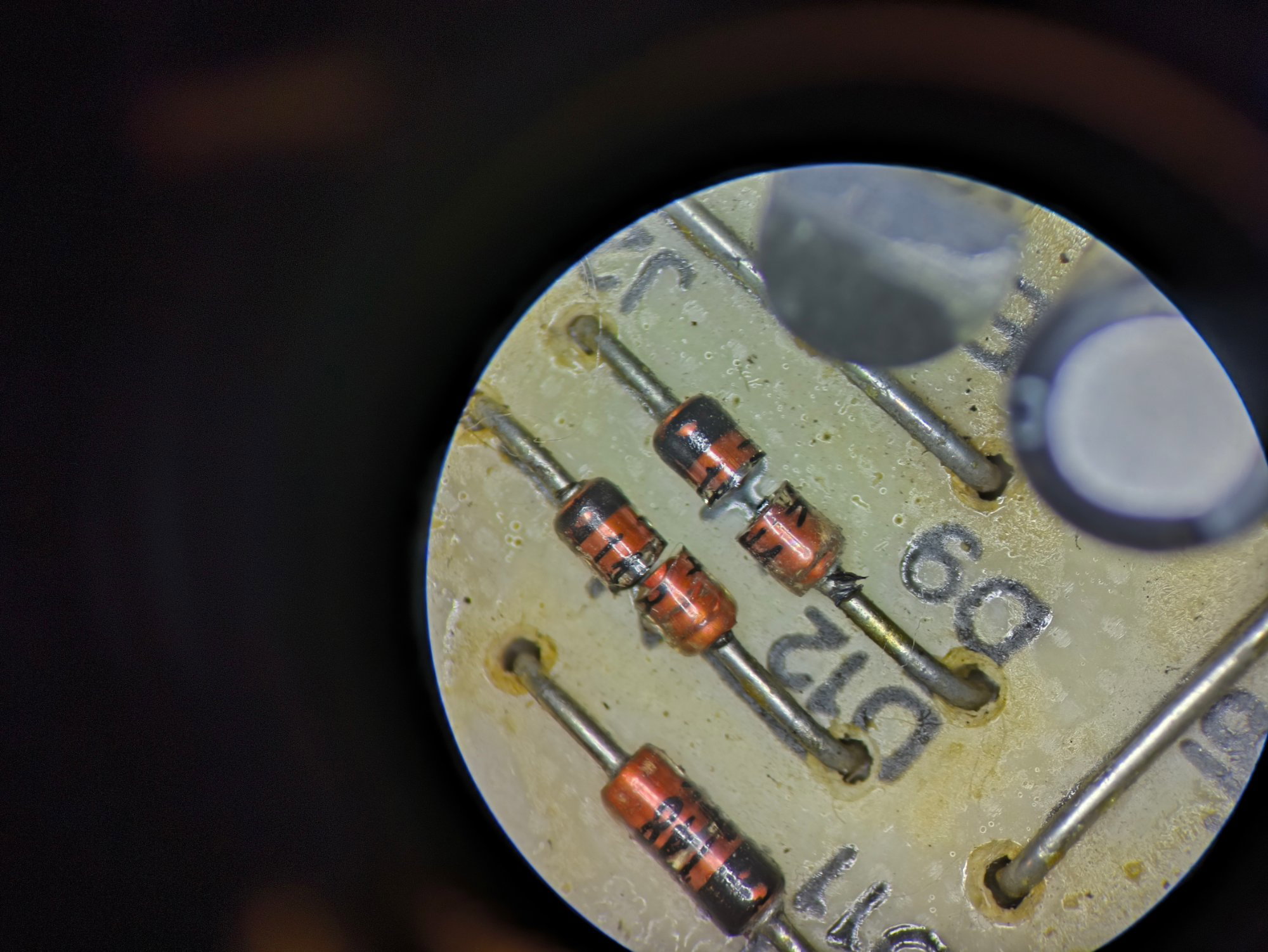

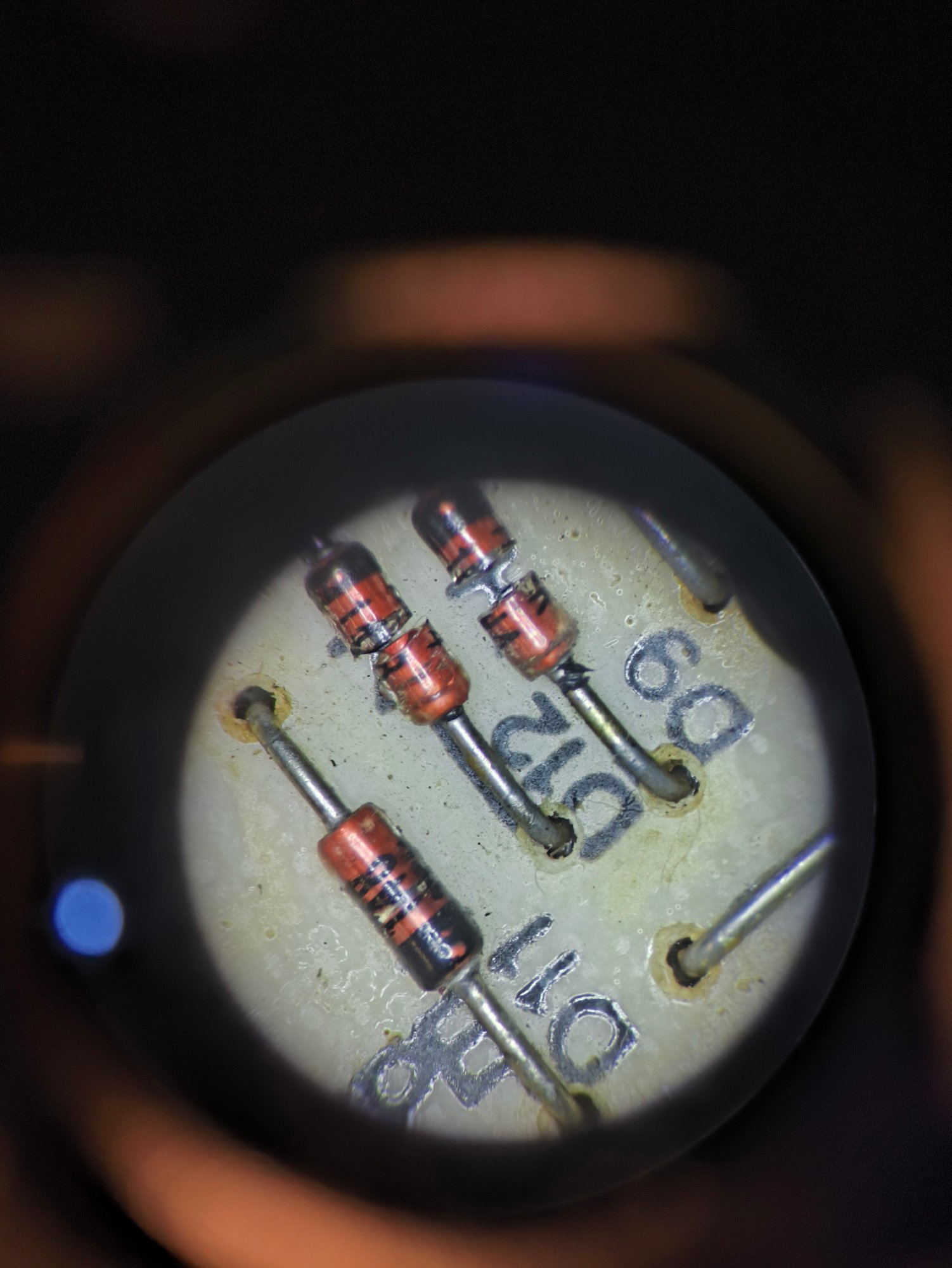

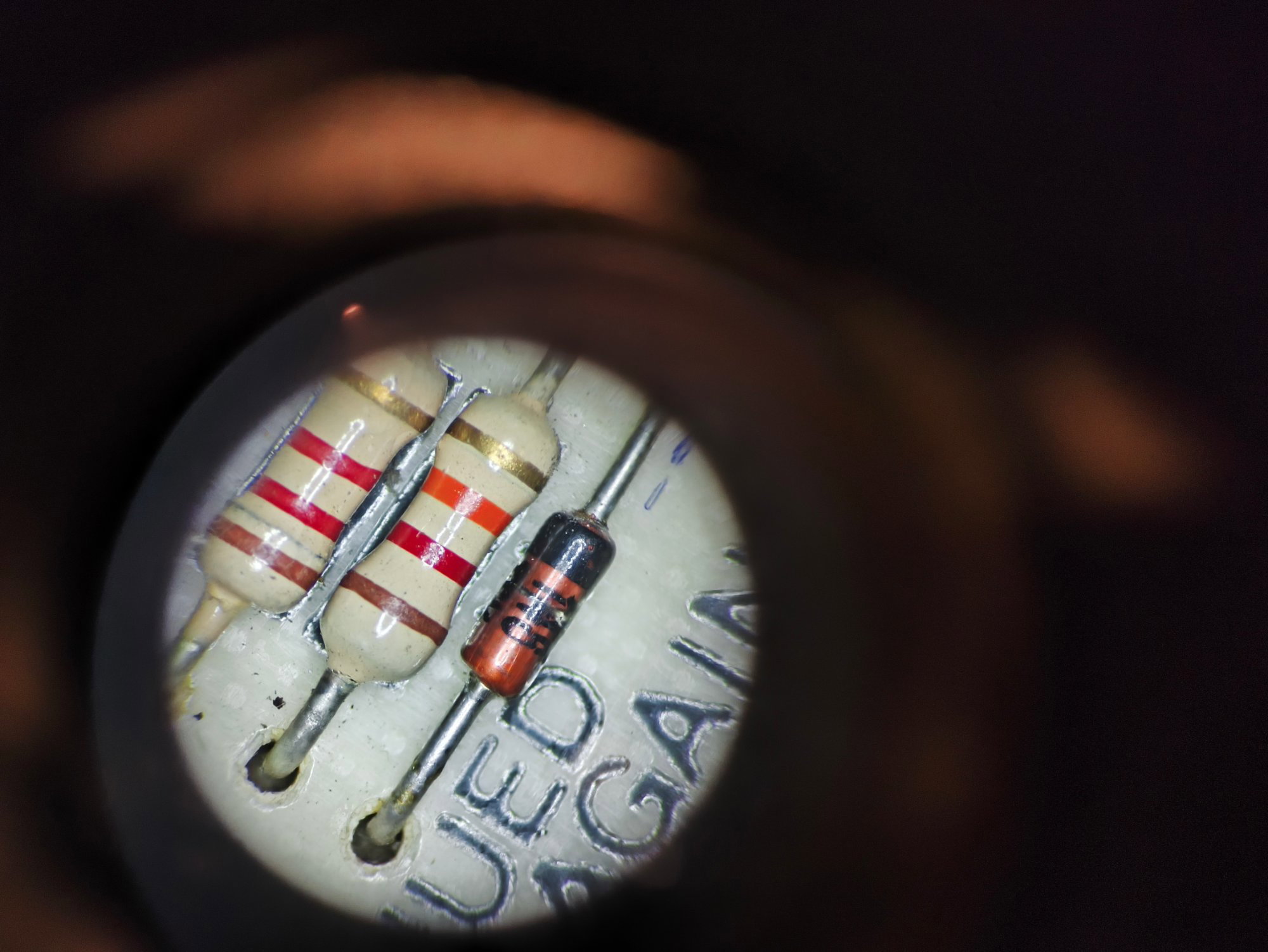

Próbuje naprawić zasilacz AT do swojego komputera i znalazłem przyczynę w postaci dosłownie rozerwanych na pół diod  . Czy ktoś z szanownych kolegów i koleżanek potrafił by określić co to za diody? Muszę zakupić nowe ale nie wiem jakie a schematu do zasilacza nie mam. Umieszczam też zdjęcie całej diody może pomoże w zagadce. Jedyne co widzę to liczba 148.



P.S. Zdjęcie zrobione telefonem przez okular mikroskopu dlatego takie w kółeczku.

Edytowano 19 marca przez sebastian1982

[_LM_]

1N4148 ale poszukałbym przyczyny takiej awarii oraz na 100% na uszkodzeniu tylko tych diod się nie skończyło

Edytowano 19 marca przez _LM_

[sebastian1982]

No właśnie boję się że to nie jest przyczyną a raczej efekt awarii.

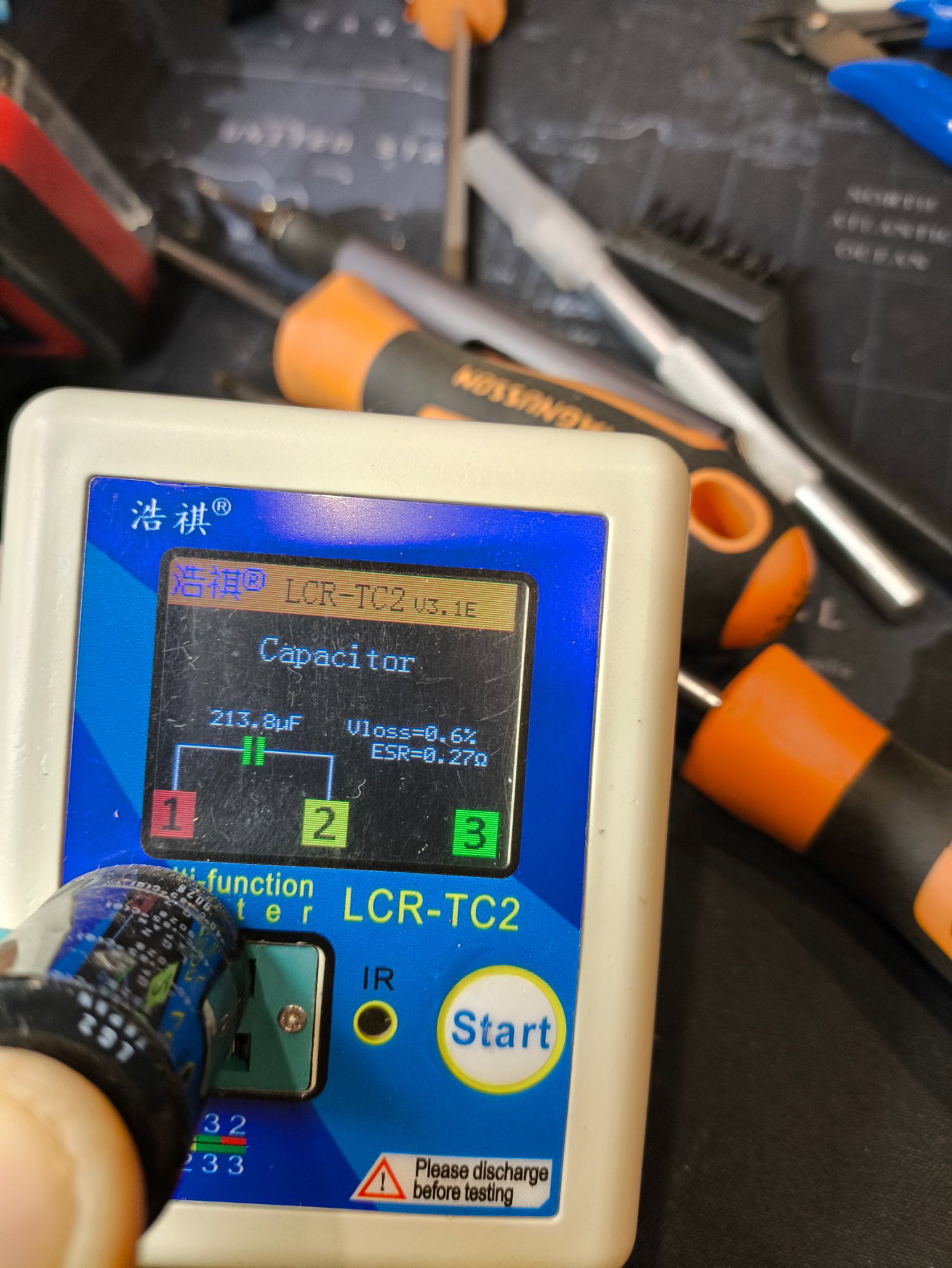

Jeszcze sprawdzam kondensatory bo one lubią się psuć jako pierwsze(zasilacz ma 31 lat 1994r.) choć wizualnie nie wyglądają źle(brak charakterystycznego popuchnięcia). A  dwa największe 220uF 200V są nawet w niezłej kondycji jak na swój wiek(patrz foto)

Będę szukał dalej.  Jeśli macie jakieś propozycje i doświadczenie w naprawie zasilaczy podsuńcie pomysł co mógłbym jeszcze sprawdzić.

Dodam że zasilacz po podłączeniu głośno syczał czy też skwierczył co raczej właśnie wiąże się z zużytymi komdensatorami

Bardzo dziękuję za rozkminienie co to za diody. Ciągle mam z tym problemy 😉

[miro88]

Najlepiej to pokaż od góry zdjęcie zasilacza.

Na razie nie podłaczaj napięcia do niego.

Potrafisz sprawdzić multimetrem które komponenty są sprawne, a które uszkodzone?

Na pewno do wymiany są uszkodzone diody 1N4148.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[sebastian1982]

Tak, potrafię używać multimetr, choć przydała by mi się podpowiedź jak sprawdzić widoczne na zdjęciach cewki.

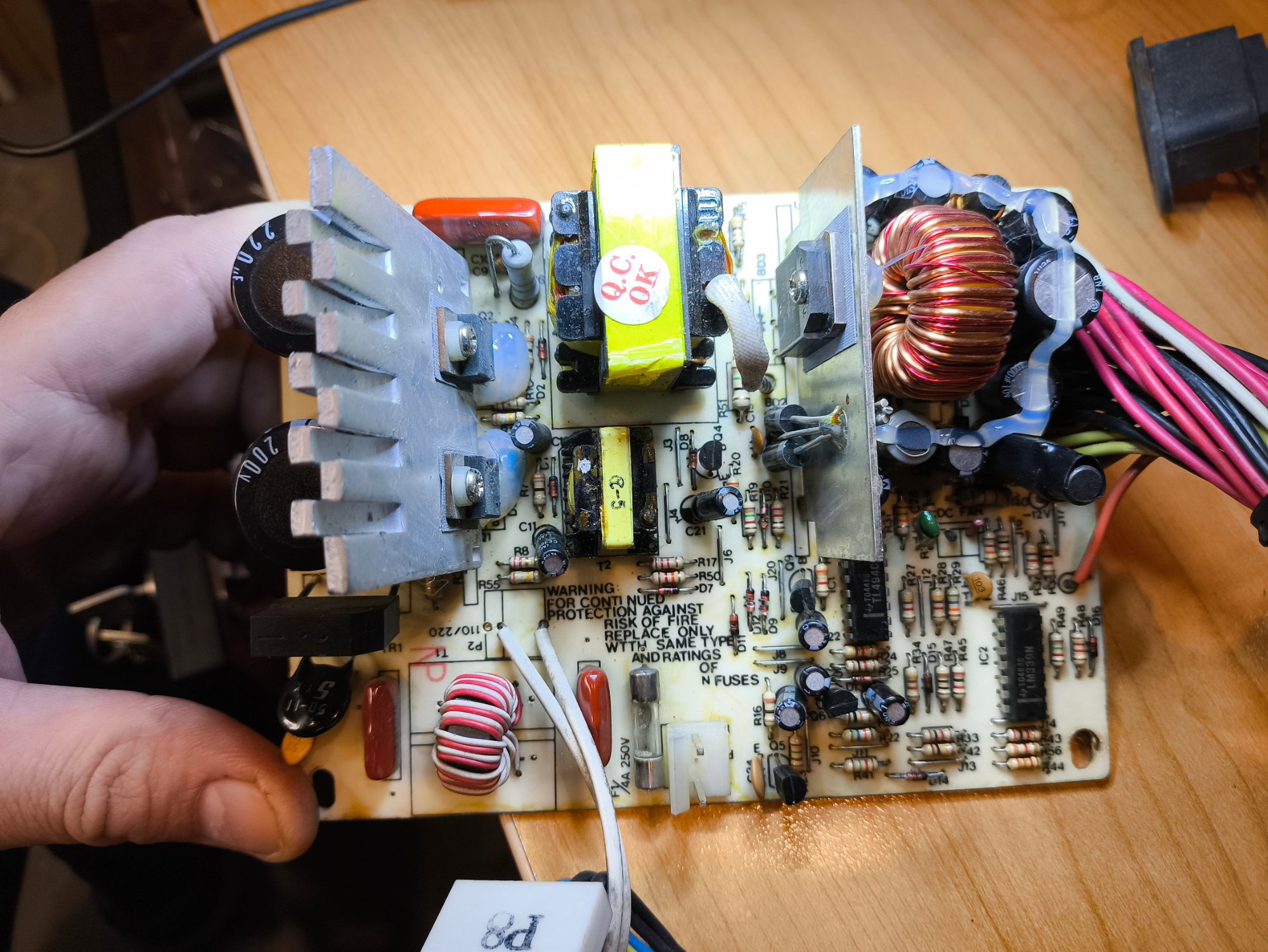

 Mam nadzieję że takie zdjęcie wystarczy



[miro88]

Na bezpieczniku jest zerwane wyprowadzenie, sprawdź wszystkie diody, tranzystory i kondensatory

[sebastian1982]

Właśnie bezpiecznik jest dobry, też tak myślałem ale miernik nie kłamie 🙂 aczkolwiek dla pewności go wymienię jakiś taki zaśniedziały.

[miro88]

Wszystkie podejrzane elementy do wymiany.

Obejrzyj dokładnie elementy, jest coś tam jeszcze nadpalone urwane itp.?

Pokaż jeszcze zdjęcie płytki od strony ścieżek.

Edytowano 19 marca przez miro88

[sebastian1982]

Jestem poza domem ale jak wrócę to zrobię fotkę i wrzucę ale wczoraj przelutowałem wszystkie luty żeby wykluczyć zimne luty.

Masz rację, sprawdzę dokładnie każdy podejrzany element ale przez ten klej na gorąco będzie to trudne. Chyba go usunę całkowicie. Po co w ogóle producenci tak zaklejają kondensatory?

[miro88]

Klej zostaw, sklejone kondensatory pomierz z drugiej strony.

[sebastian1982]

Ok tak pomierzę jak mówisz.

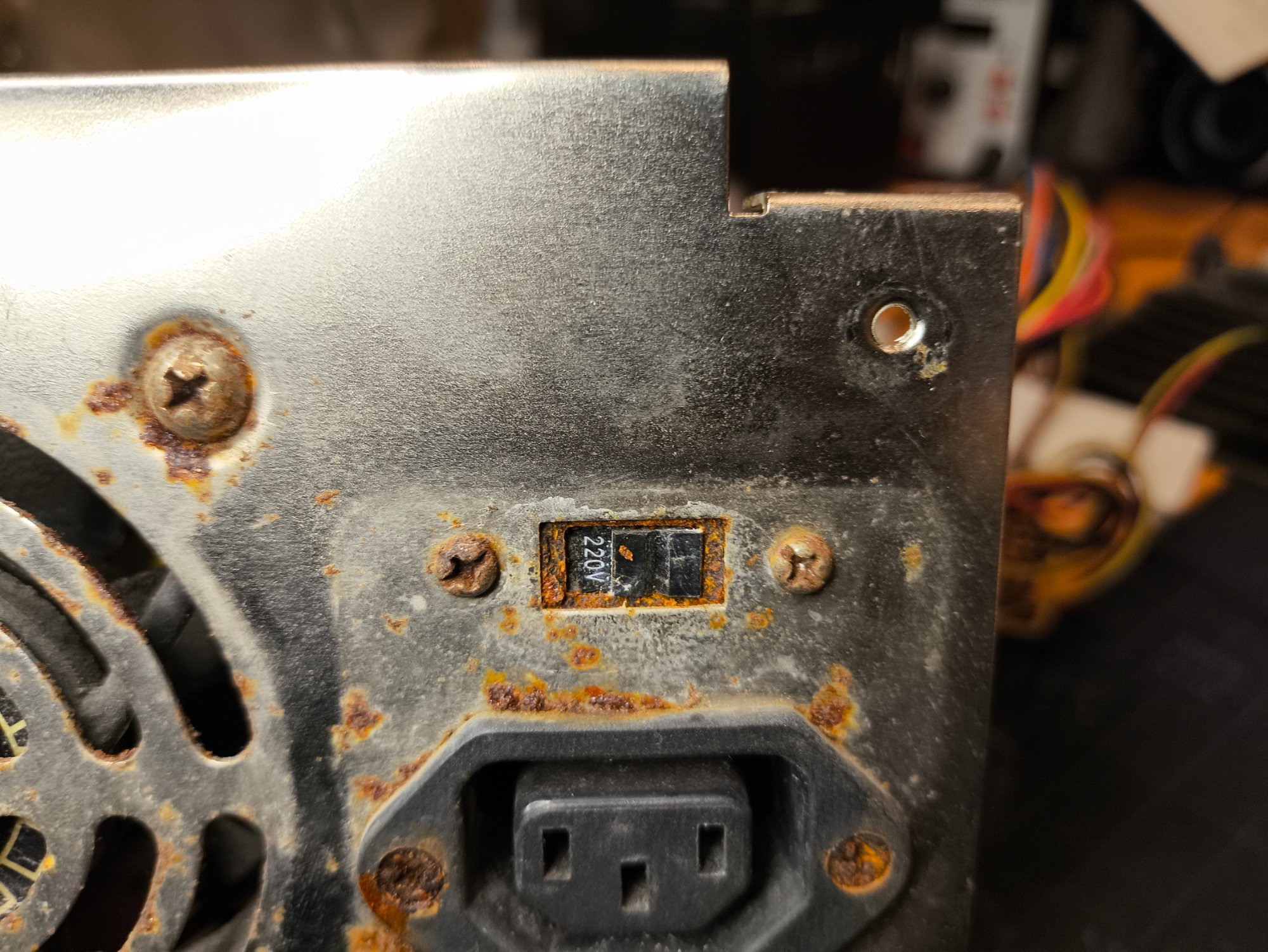

Myślę że warto jeszcze wspomnieć i pokazać jak zasilacz wyglądał przed demontażem. Komputer musiał przeleżeć długo w wilgotnym miejscu ponieważ gniazda czy przełączniki były pordzewiałe. Dlatego nawet jak nie znajdę nic na płycie dopuszczam myśl że np przerdzewiały przełącznik mógł zrobić zwarcie.



[miro88]

Wyłacznik gniazdo też sprawdzisz miernikiem.

Rdzę usuniesz odpowiednim papierem ściernym.

[miro88]

Możesz też wkręty w obudowie zasilacza wymienić na nowe.
Żeby się nie męczyć z szlifowaniem.
Będzie lepiej, estetyczniej wyglądać.
