WeAct daughterboard #3

[virtualny]

I trzecia wersja daughterboard'a dla WeAct STM32F405RGT6.

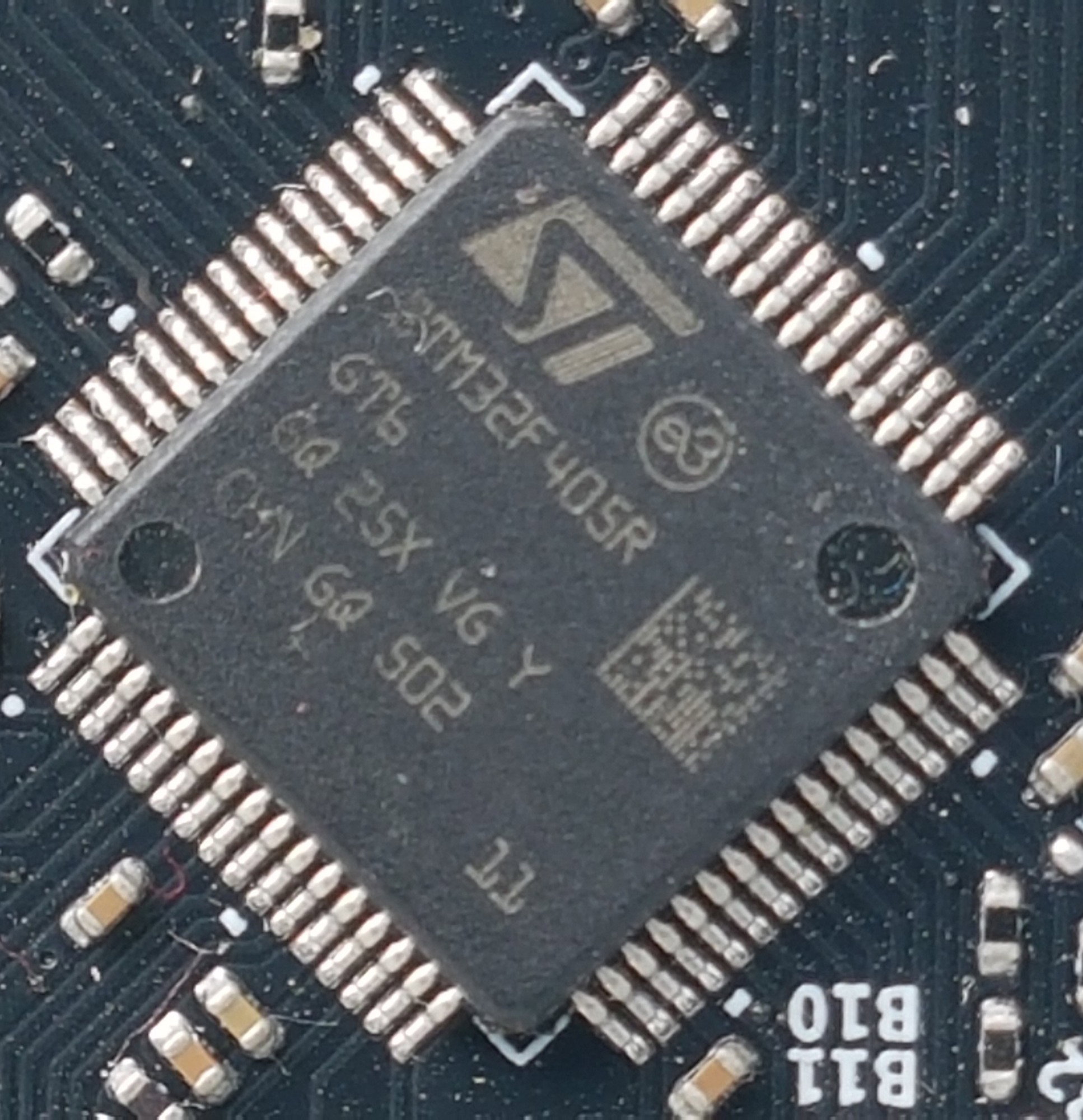

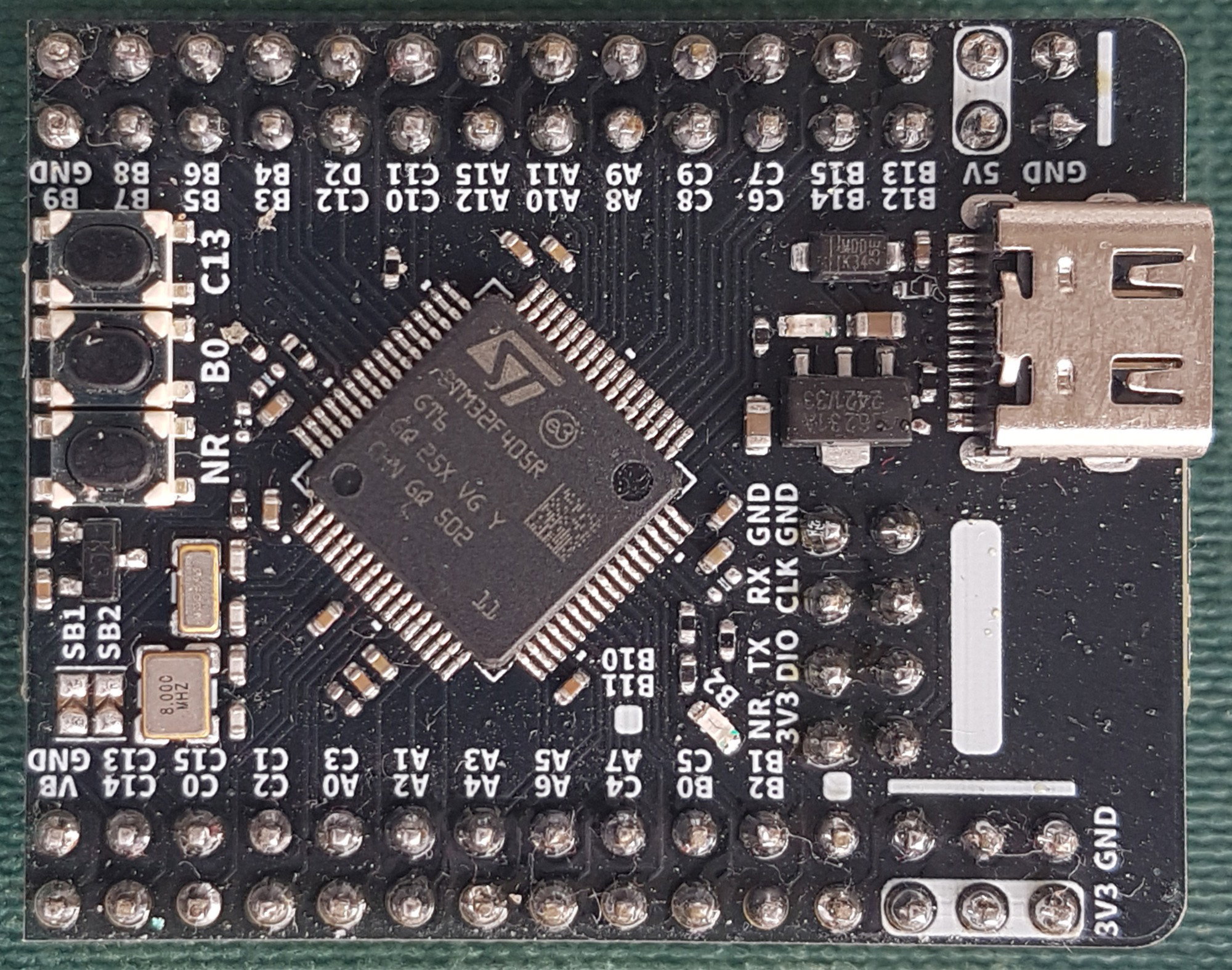

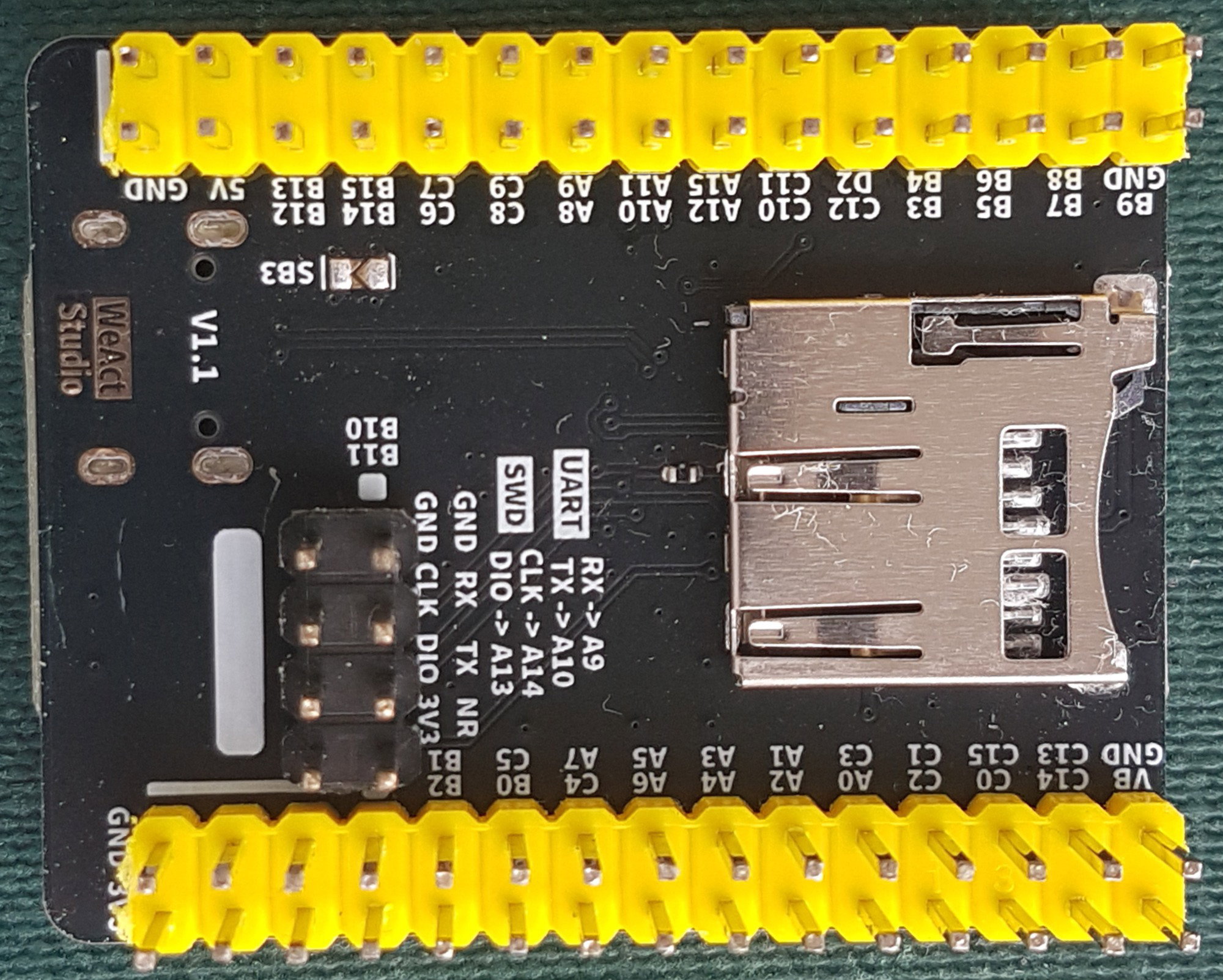

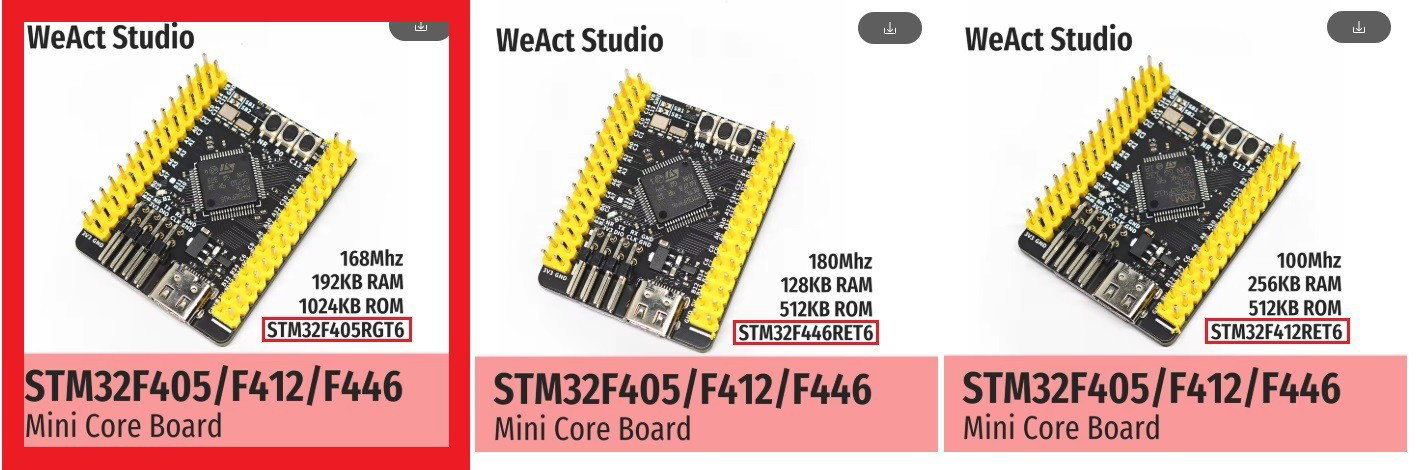

Zwycięzca F405RGT6

Procek dość zasobny, można go gonić do 168 MHz, posiada 192KB RAM i 1MB FLASH.

Tym razem podłączyłem zestaw

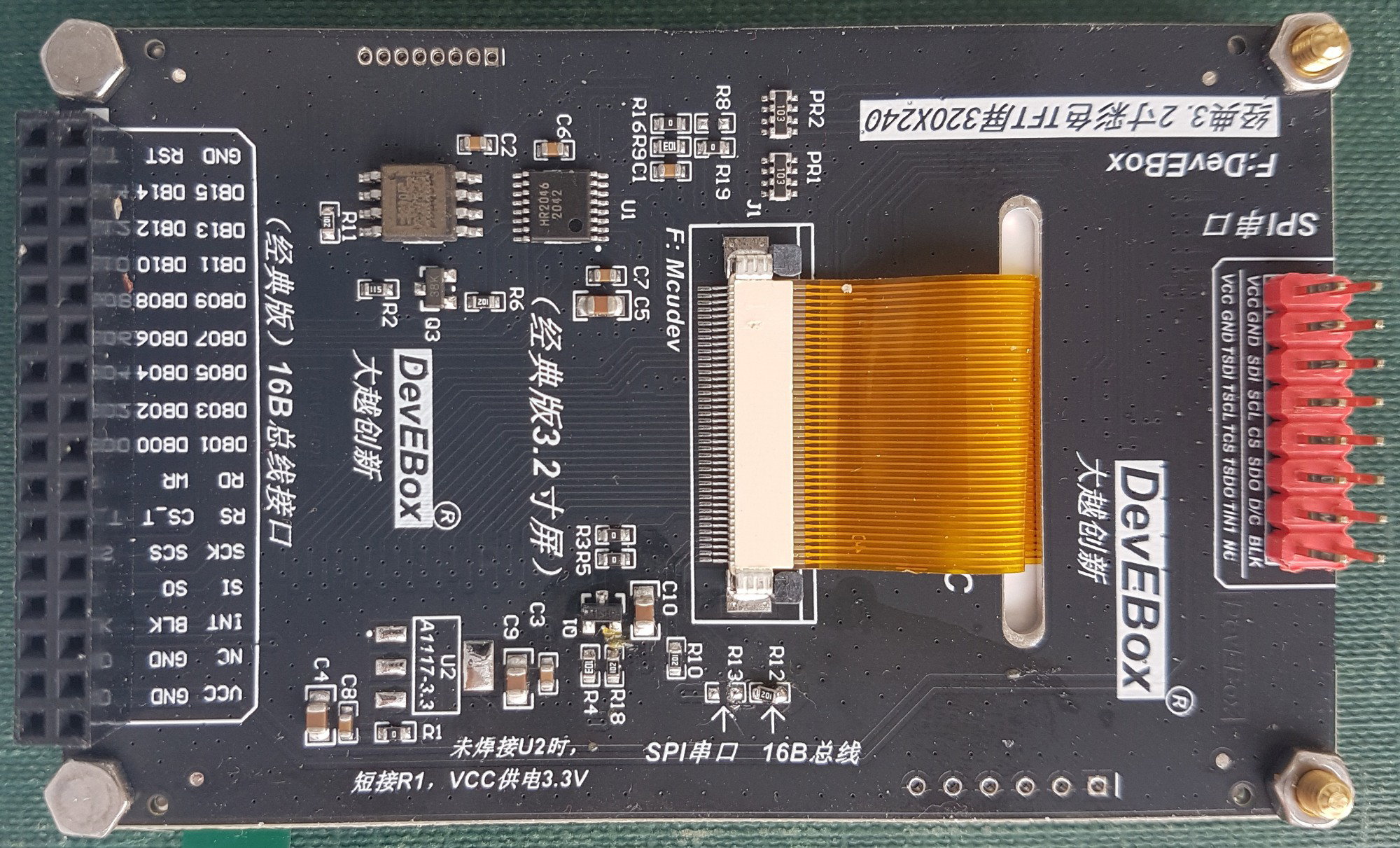

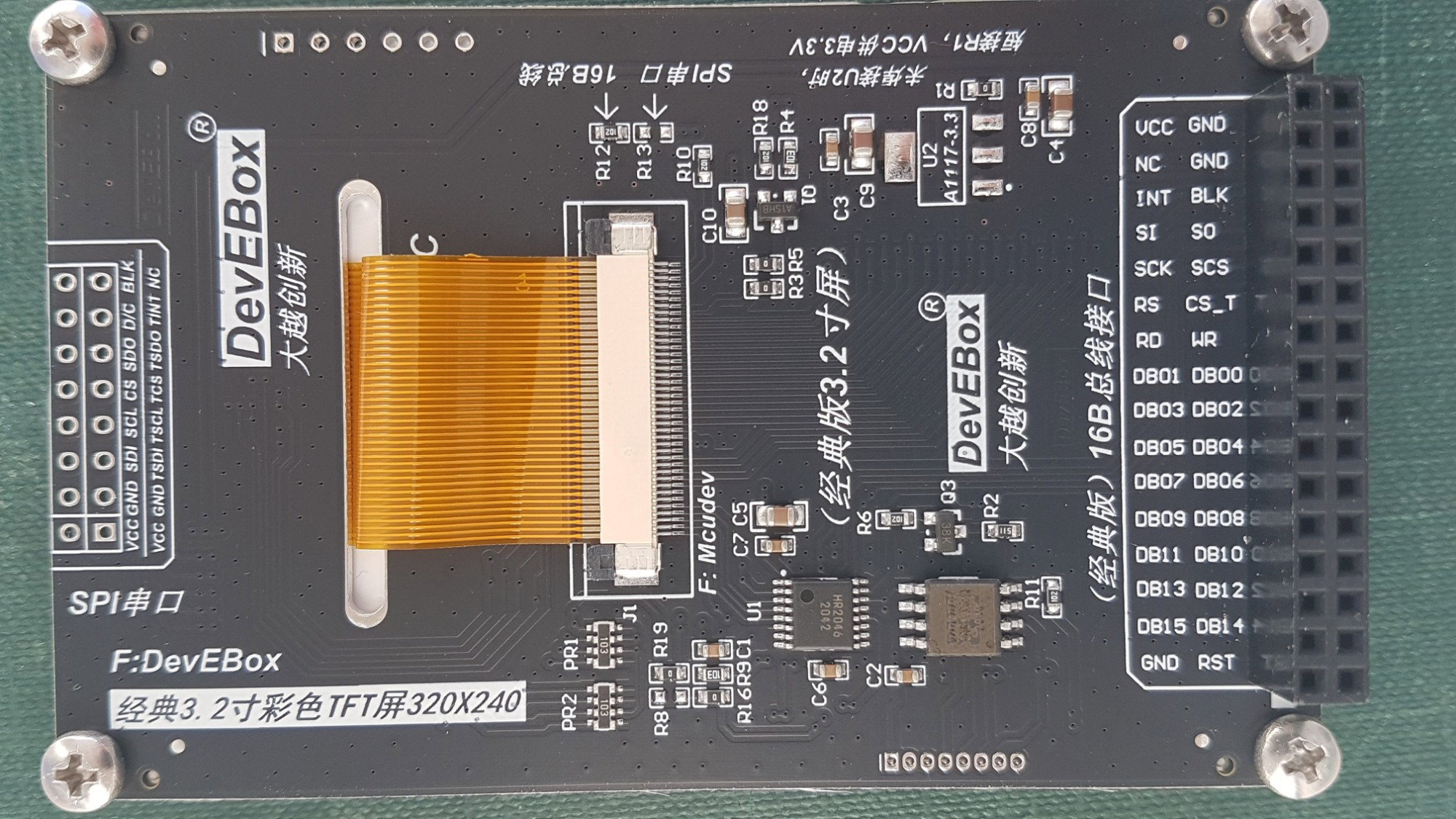

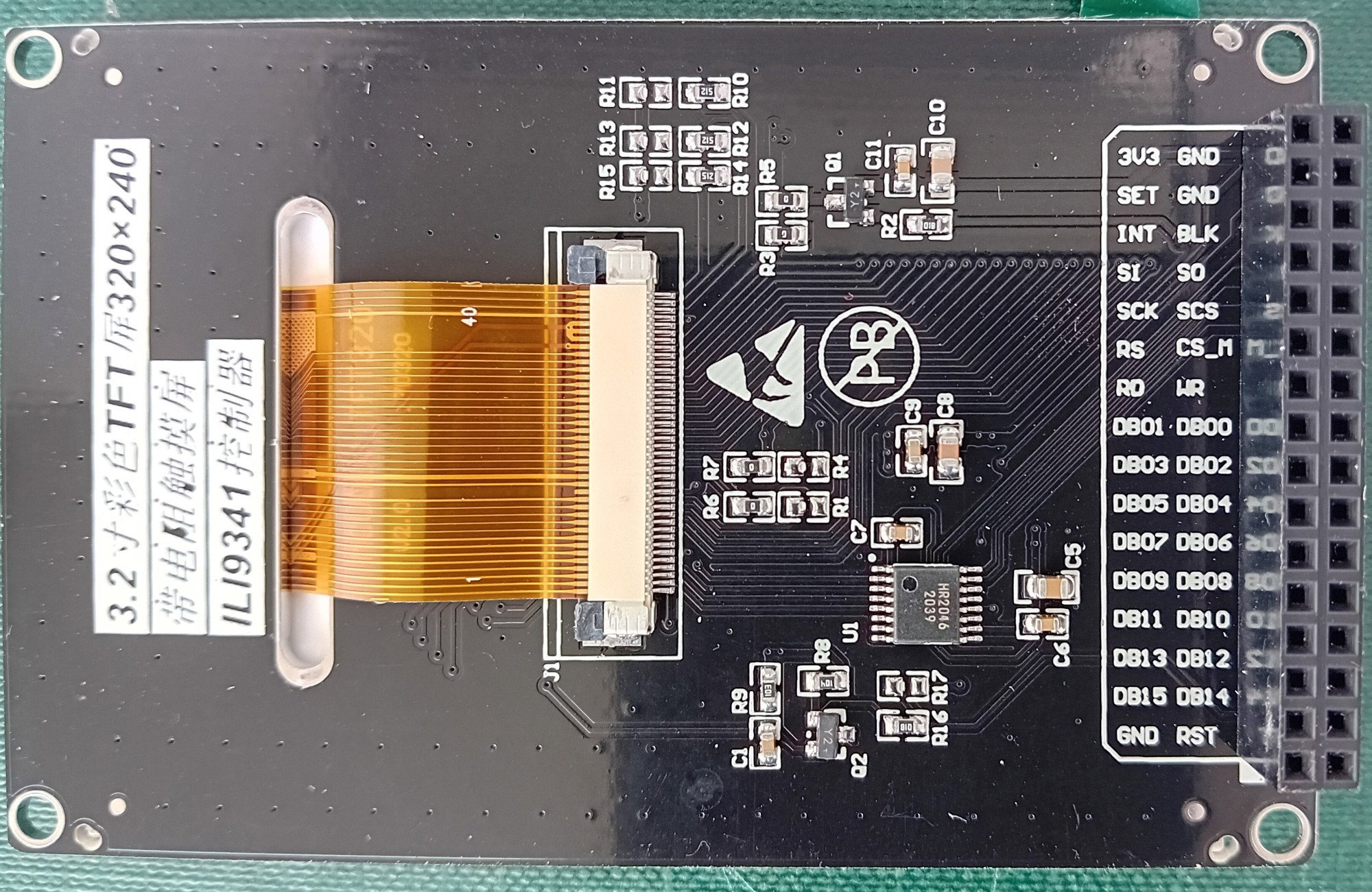

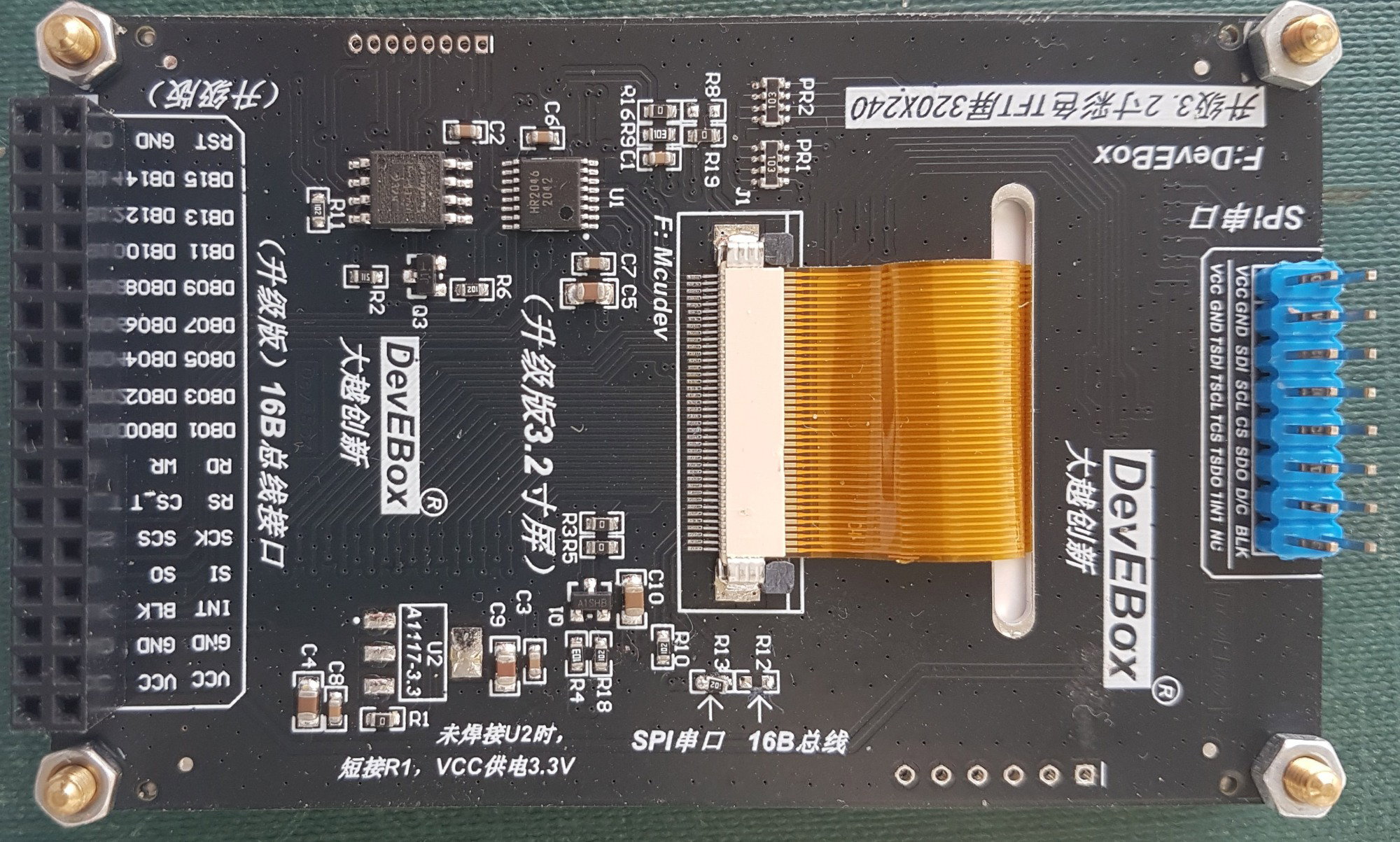

do uwielbianego wyświetlacza:

ALE… RÓWNOLEGLE !

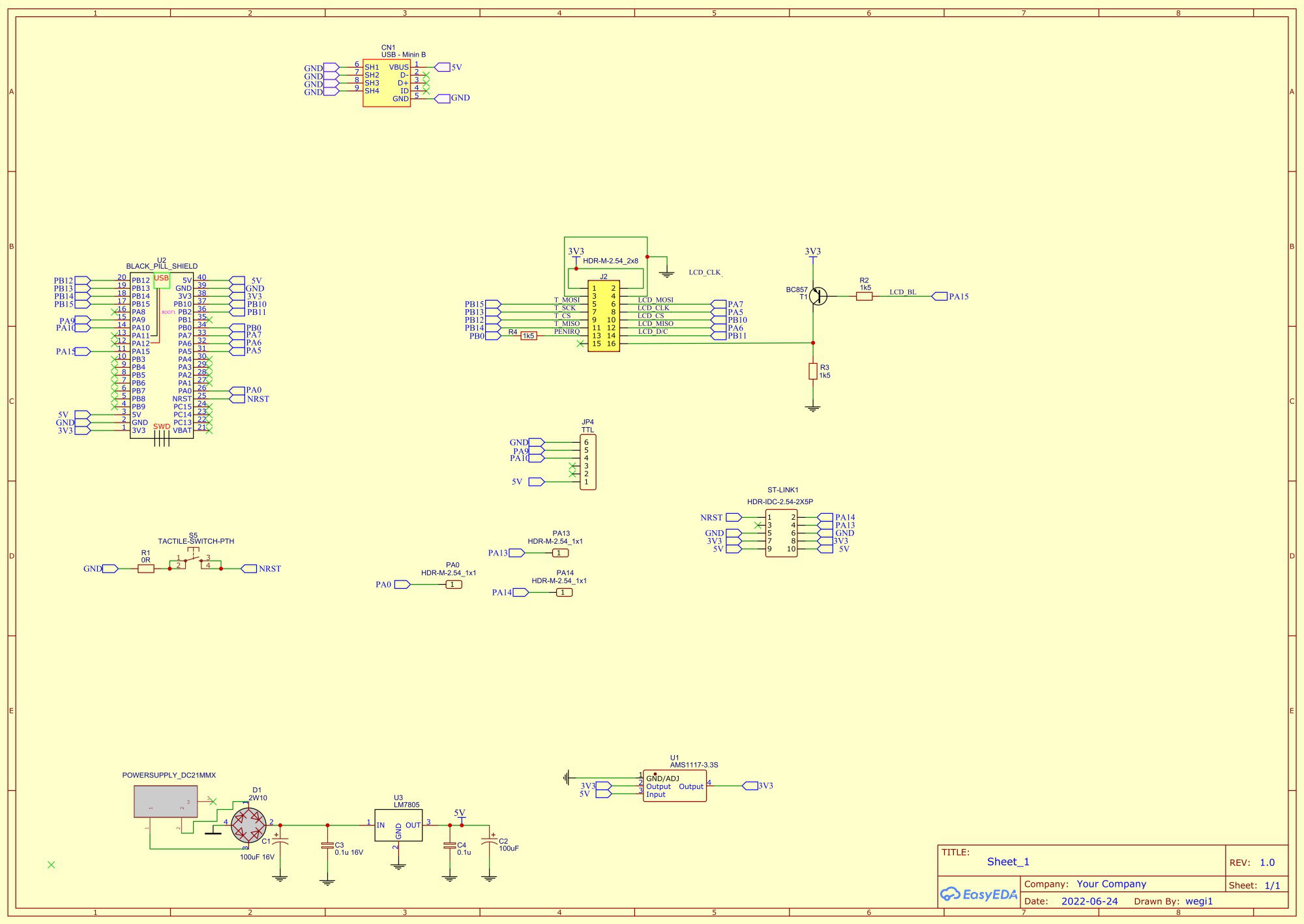

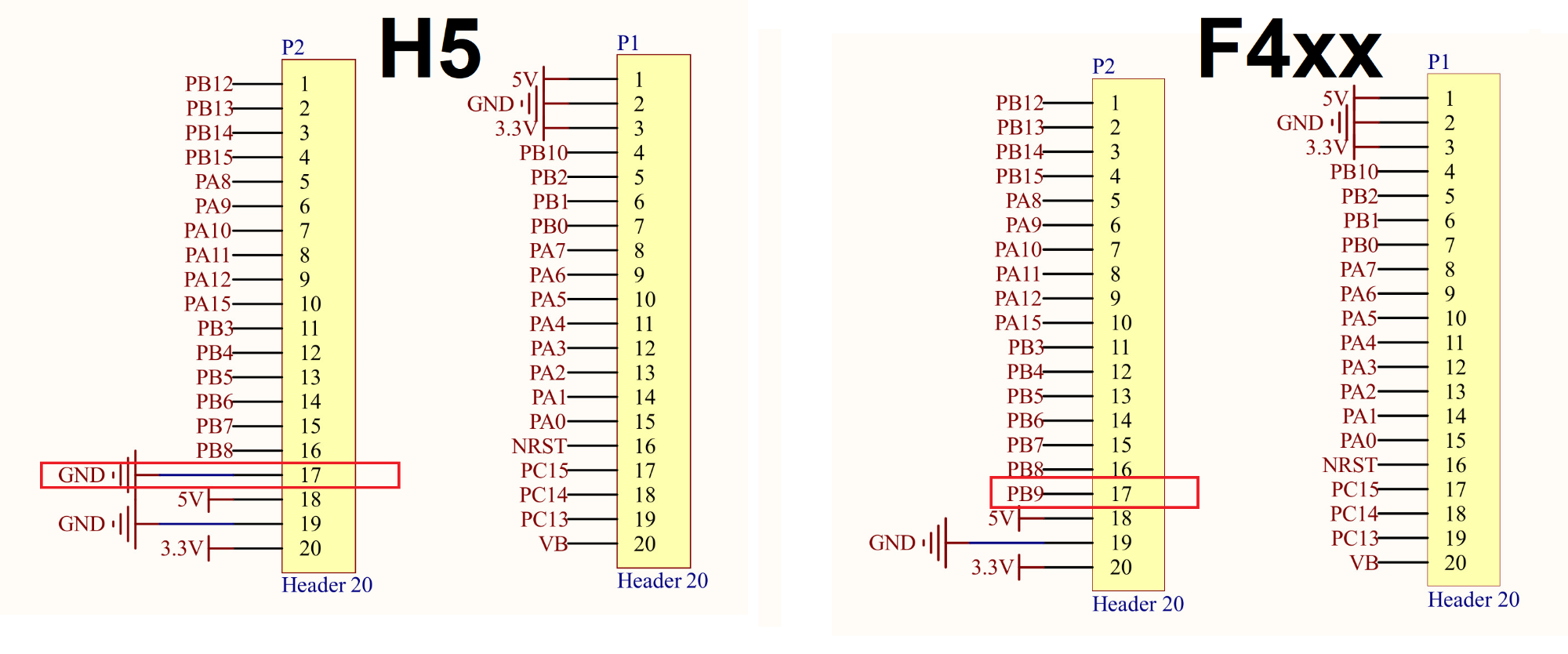

Według schematu:

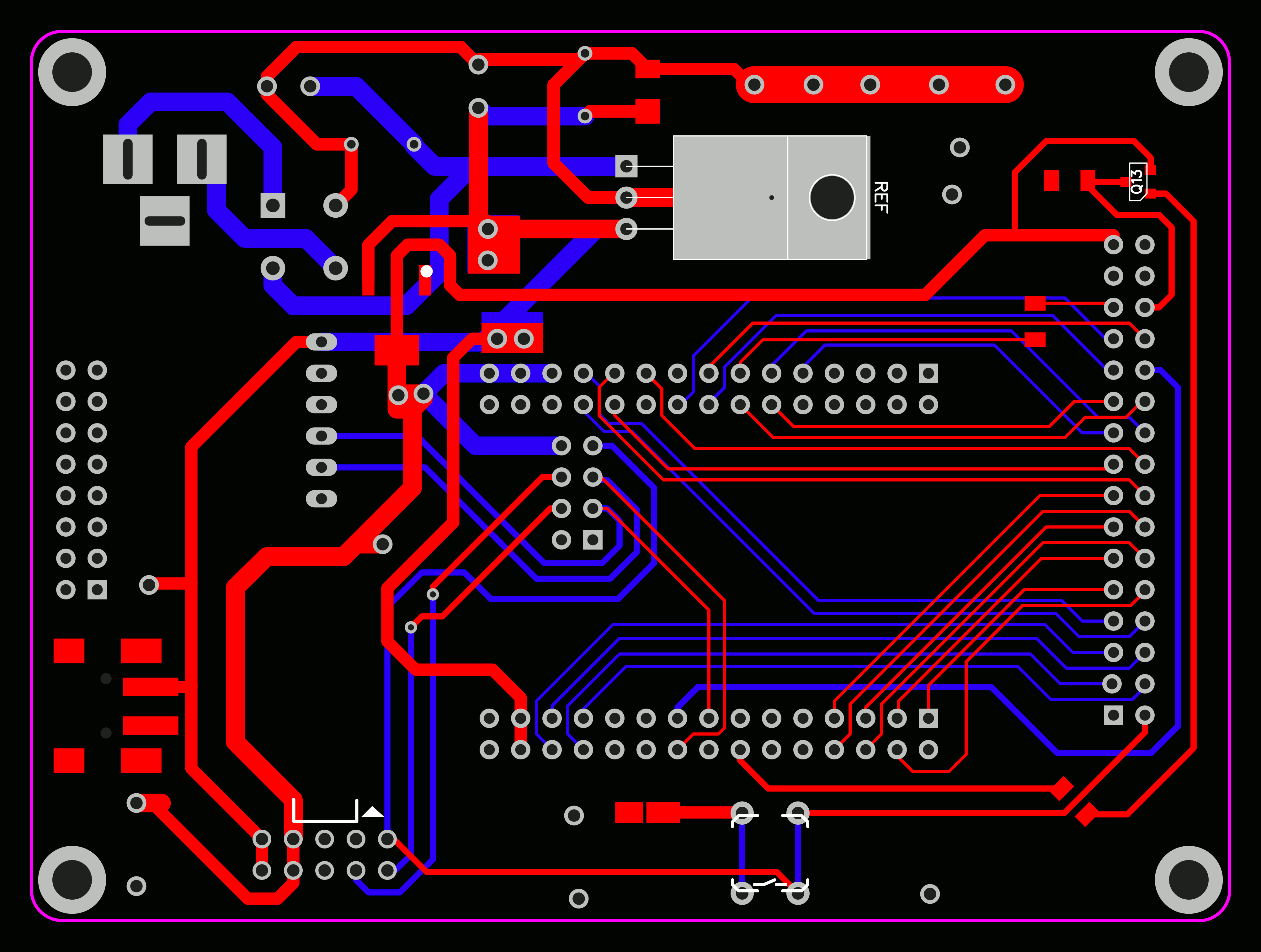

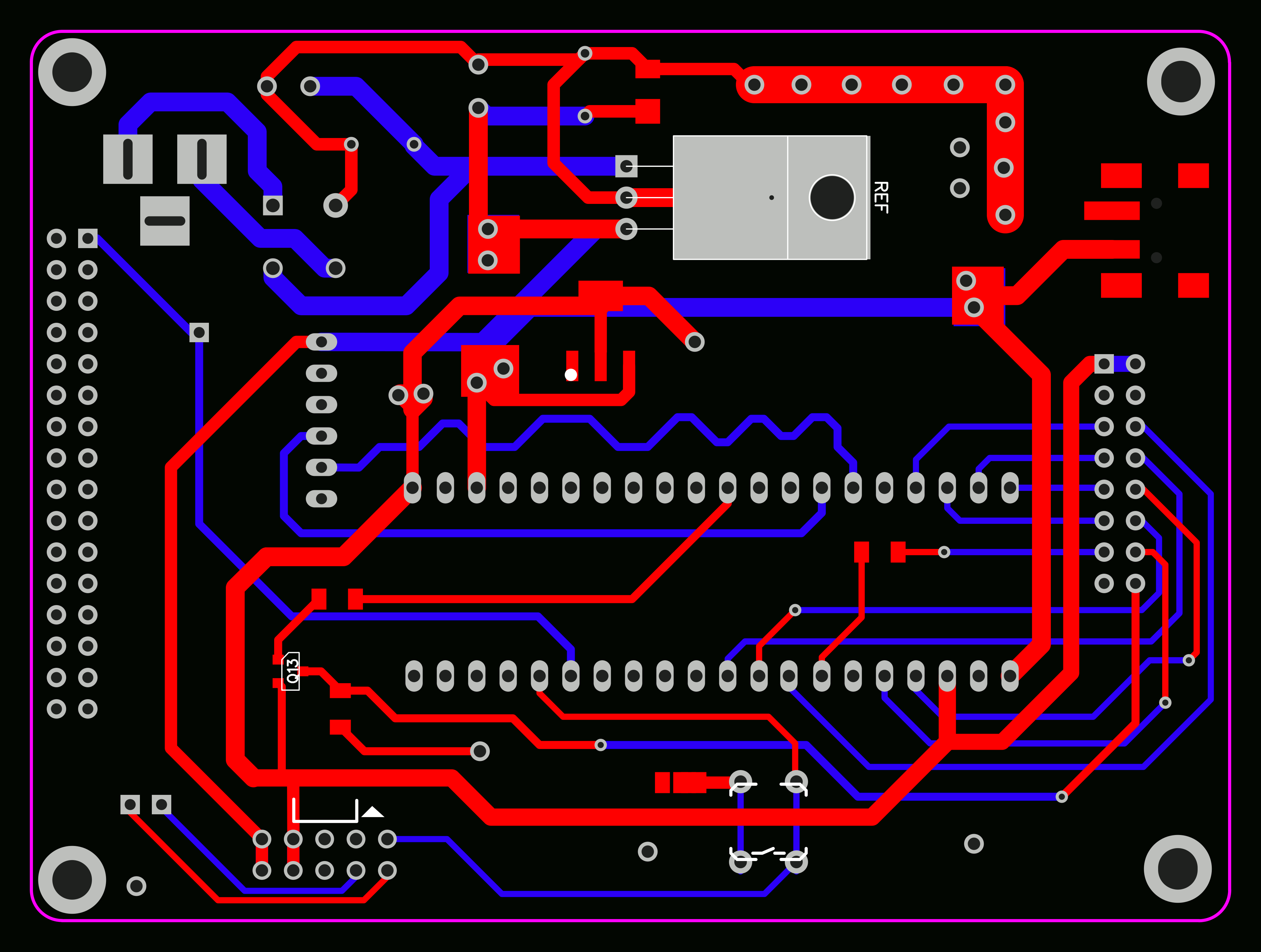

Routing wygląda następująco:

Cóż… Wprawdzie ten 64pinowy procek  nie posiada FSMC, ale komunikacja z wyświetlaczem została zorganizowana emulując interfejs Intel i8080 programowo – co nie jest aż tak super skomplikowaną rzeczą… Ważne jest że na raz możemy „przerzucać” po 16 bitów zamiast męczyć się po SPI

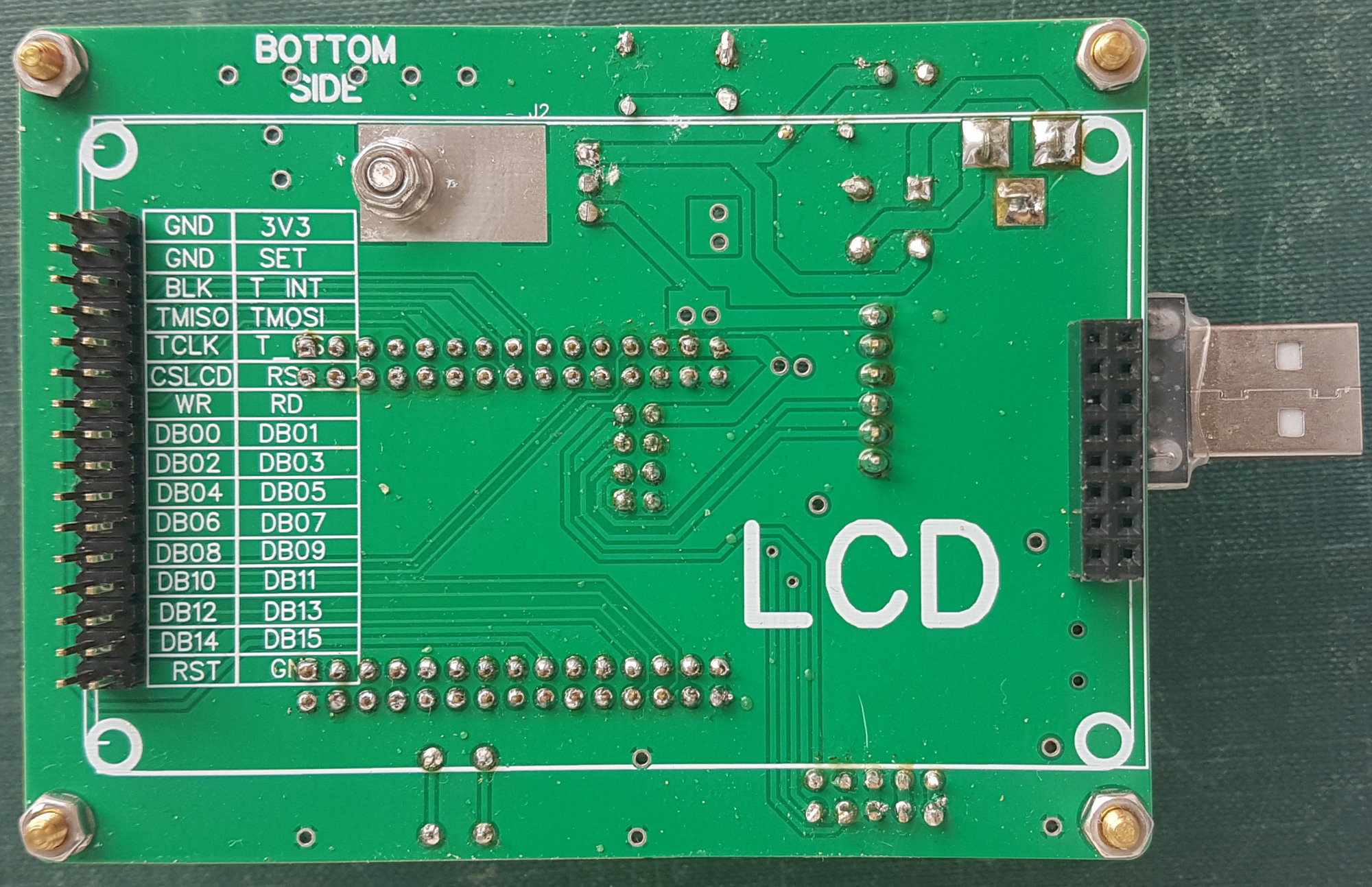

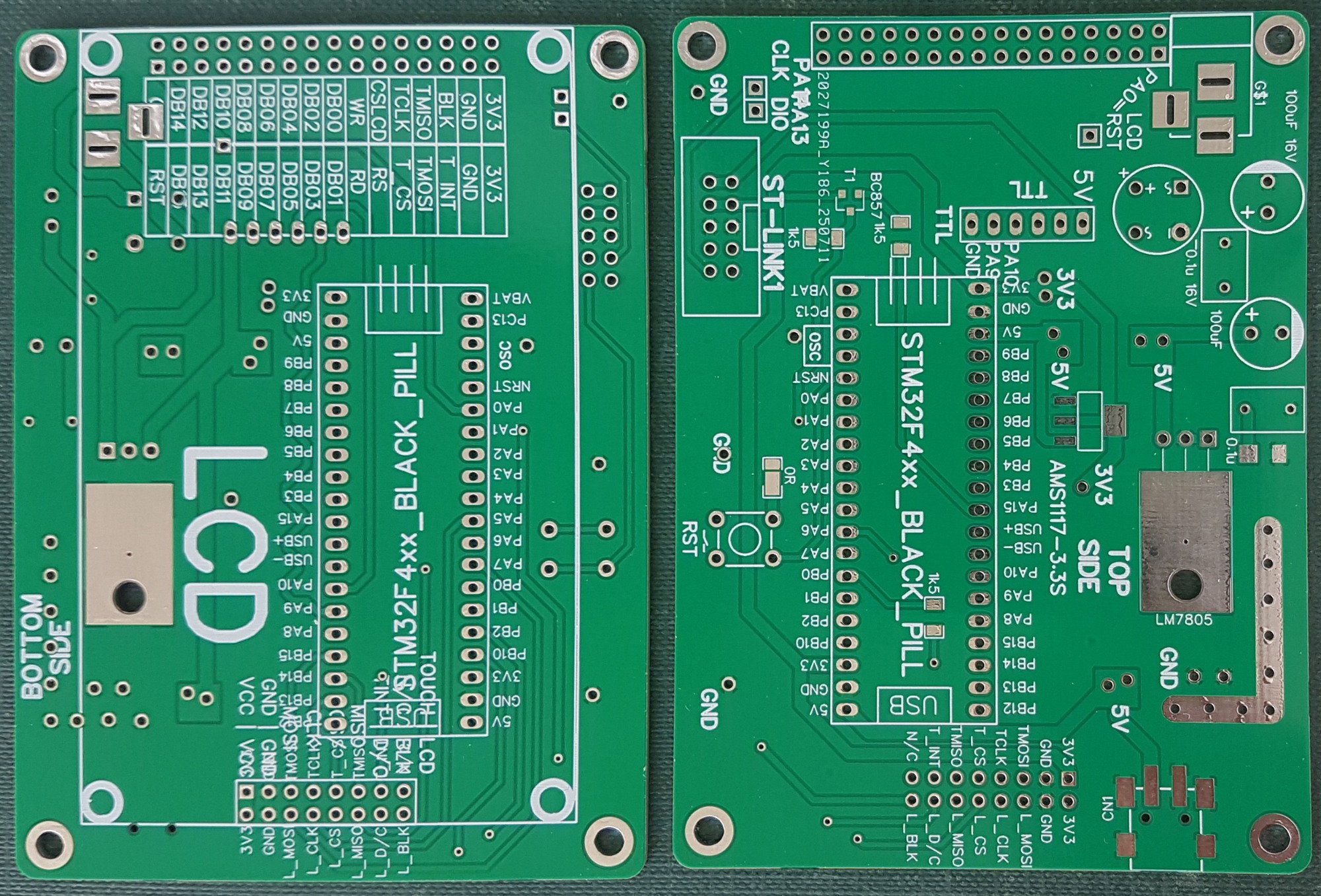

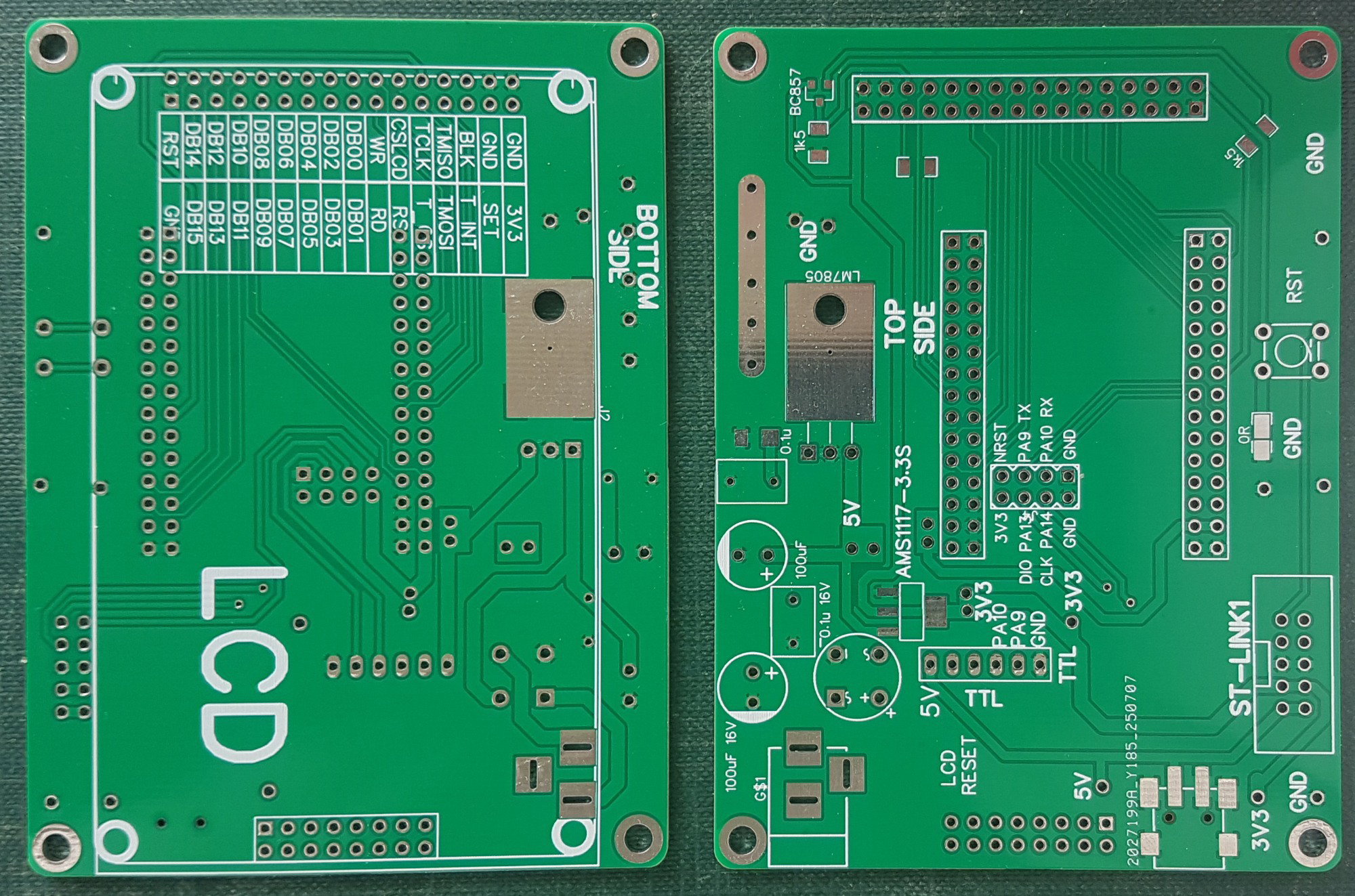

Zamówione PCB:

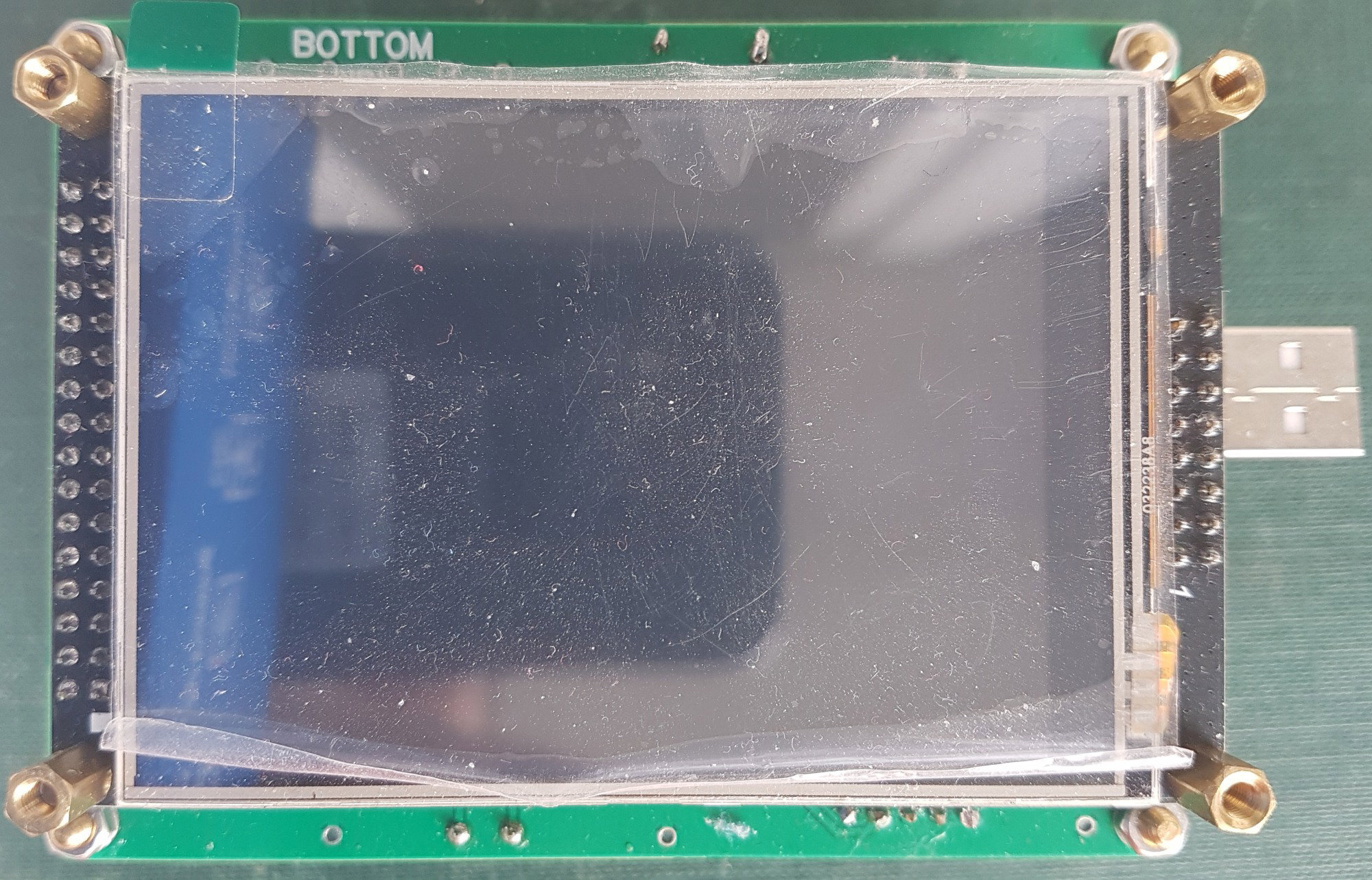

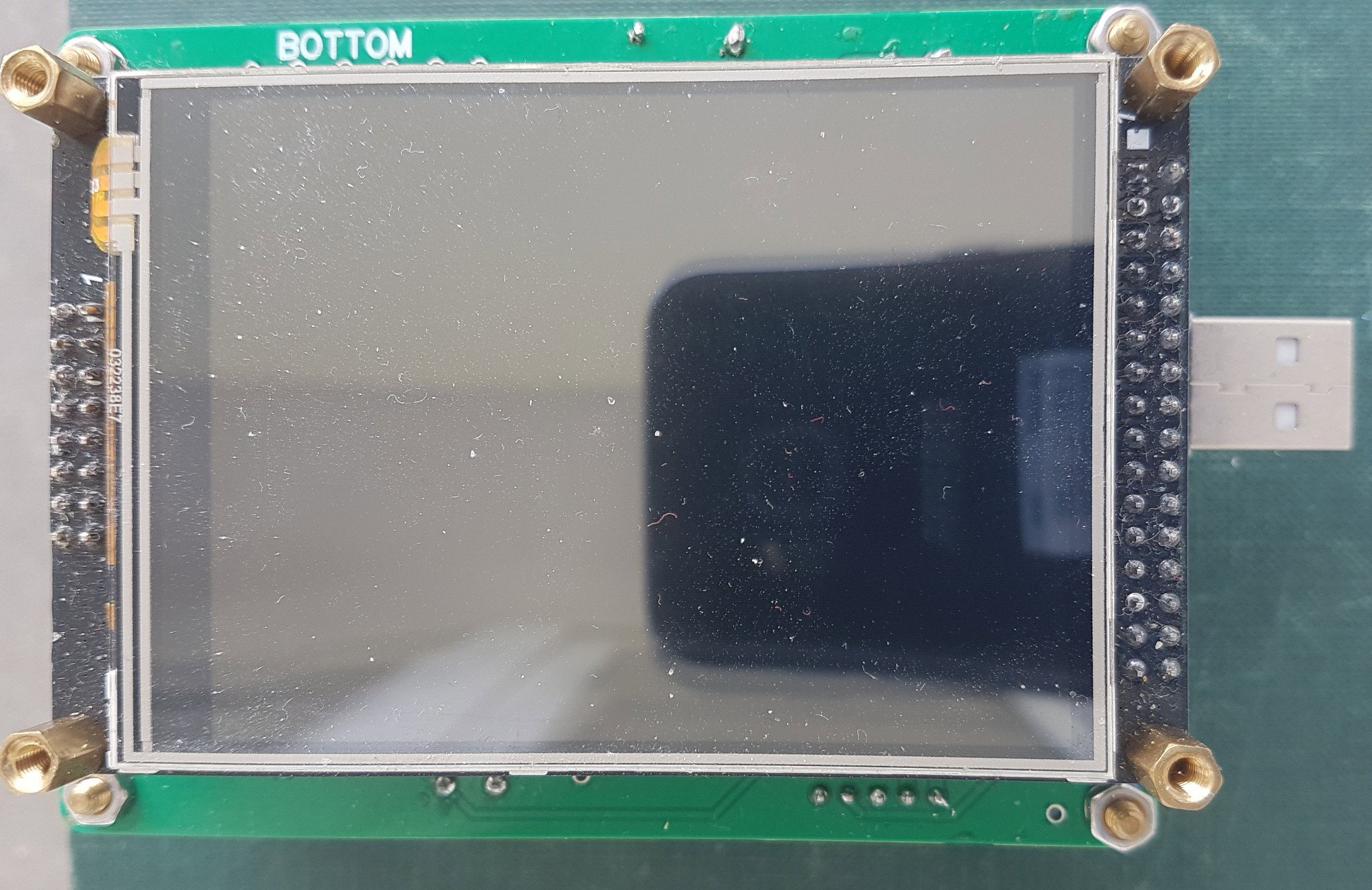

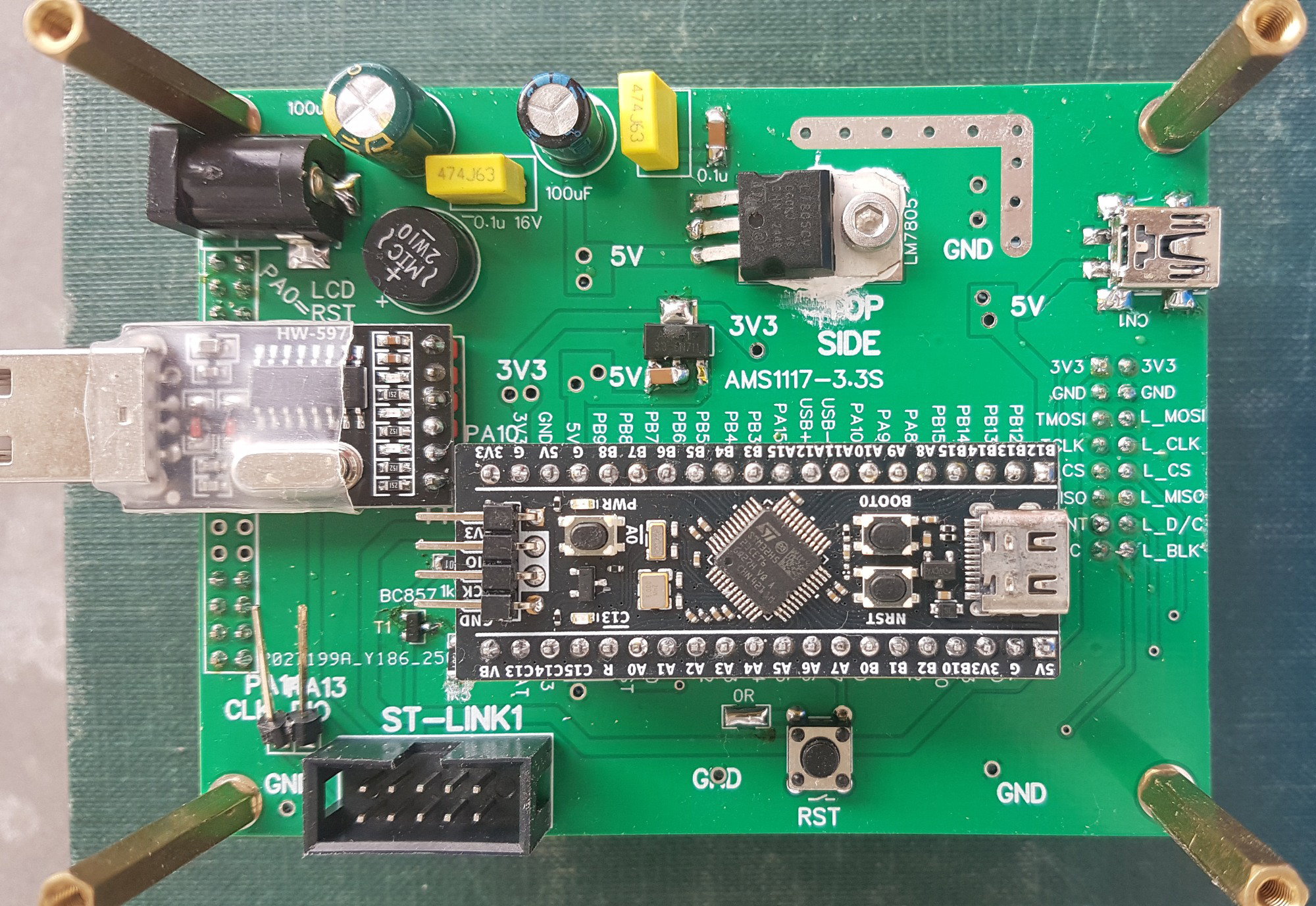

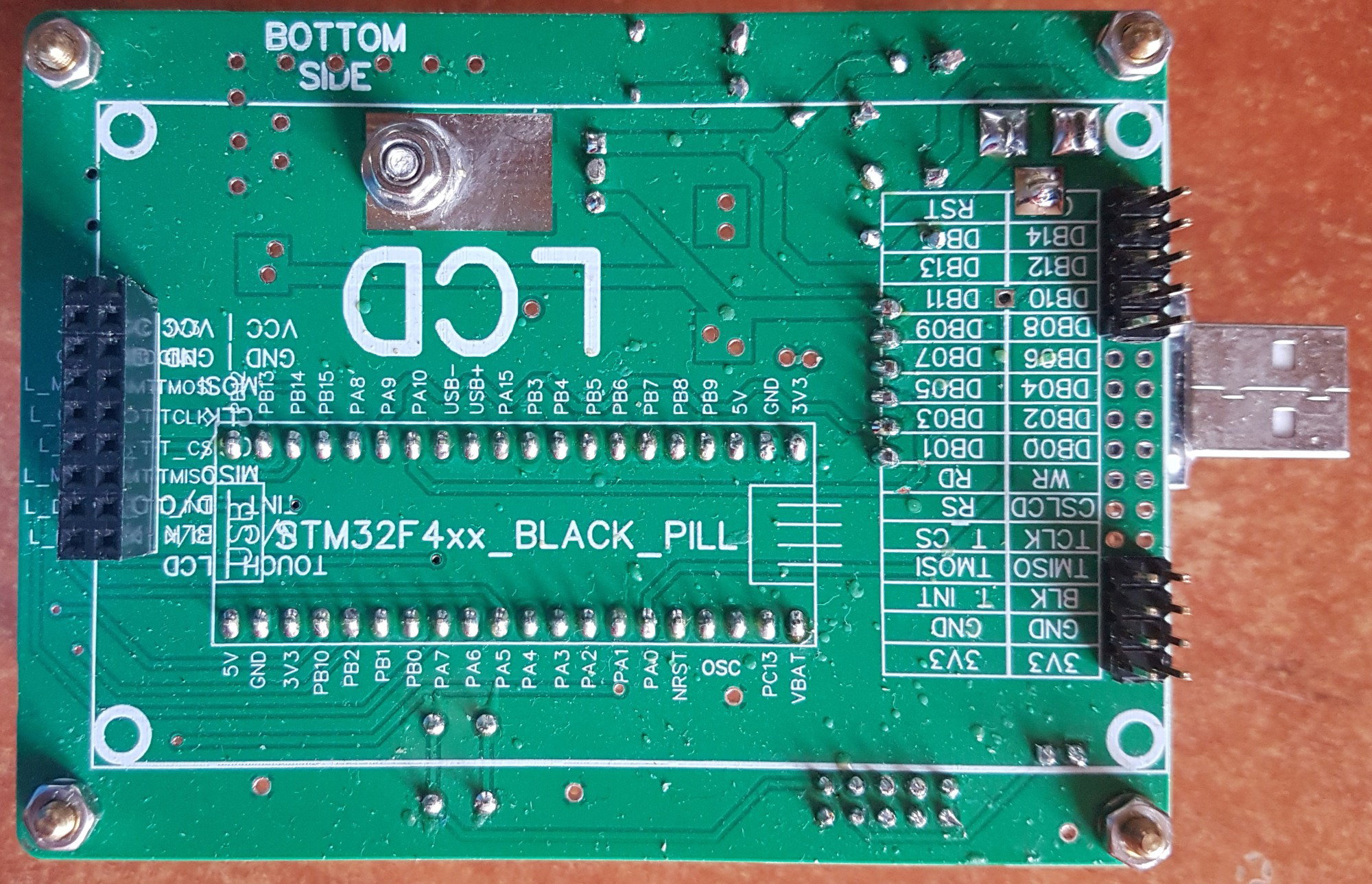

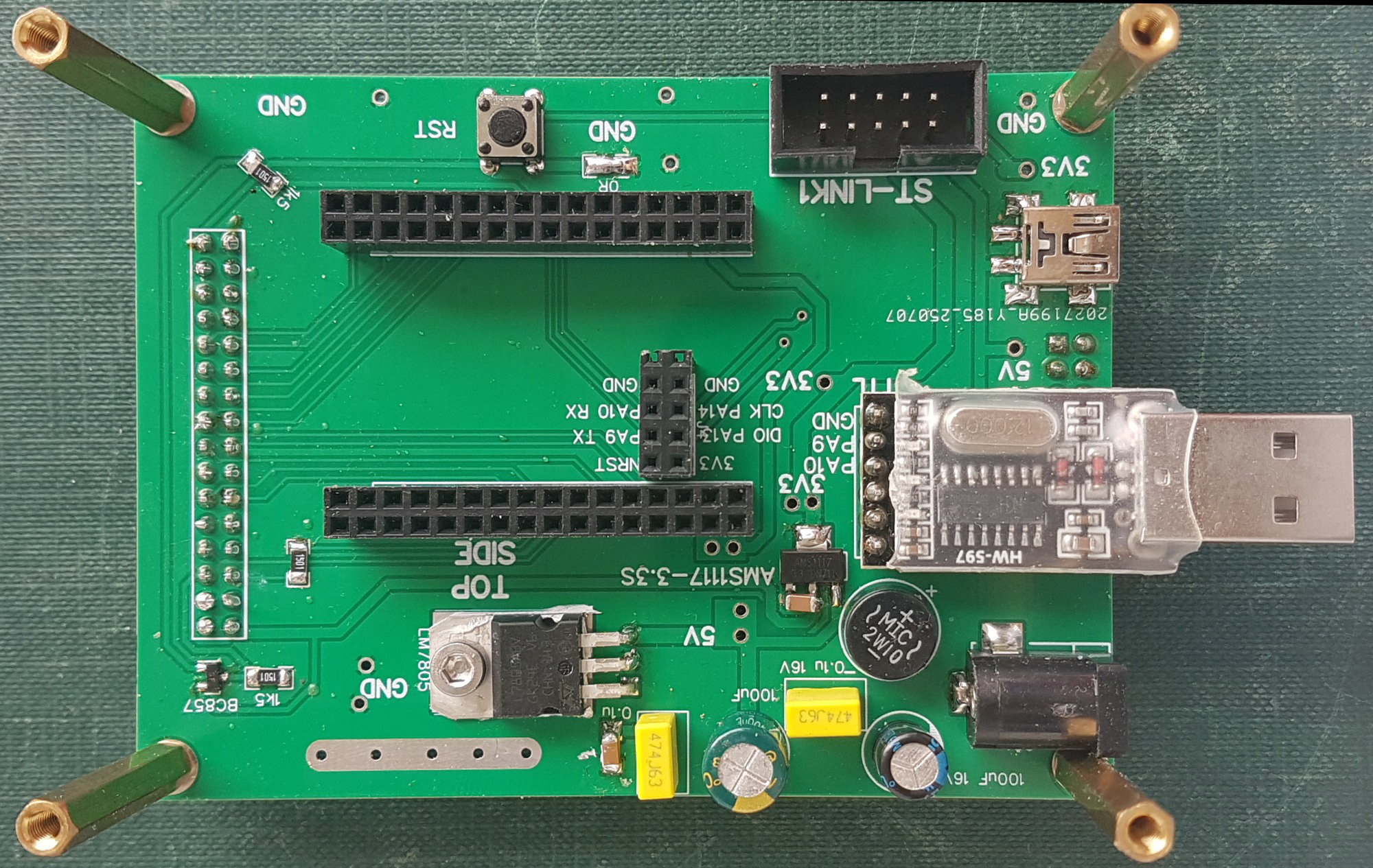

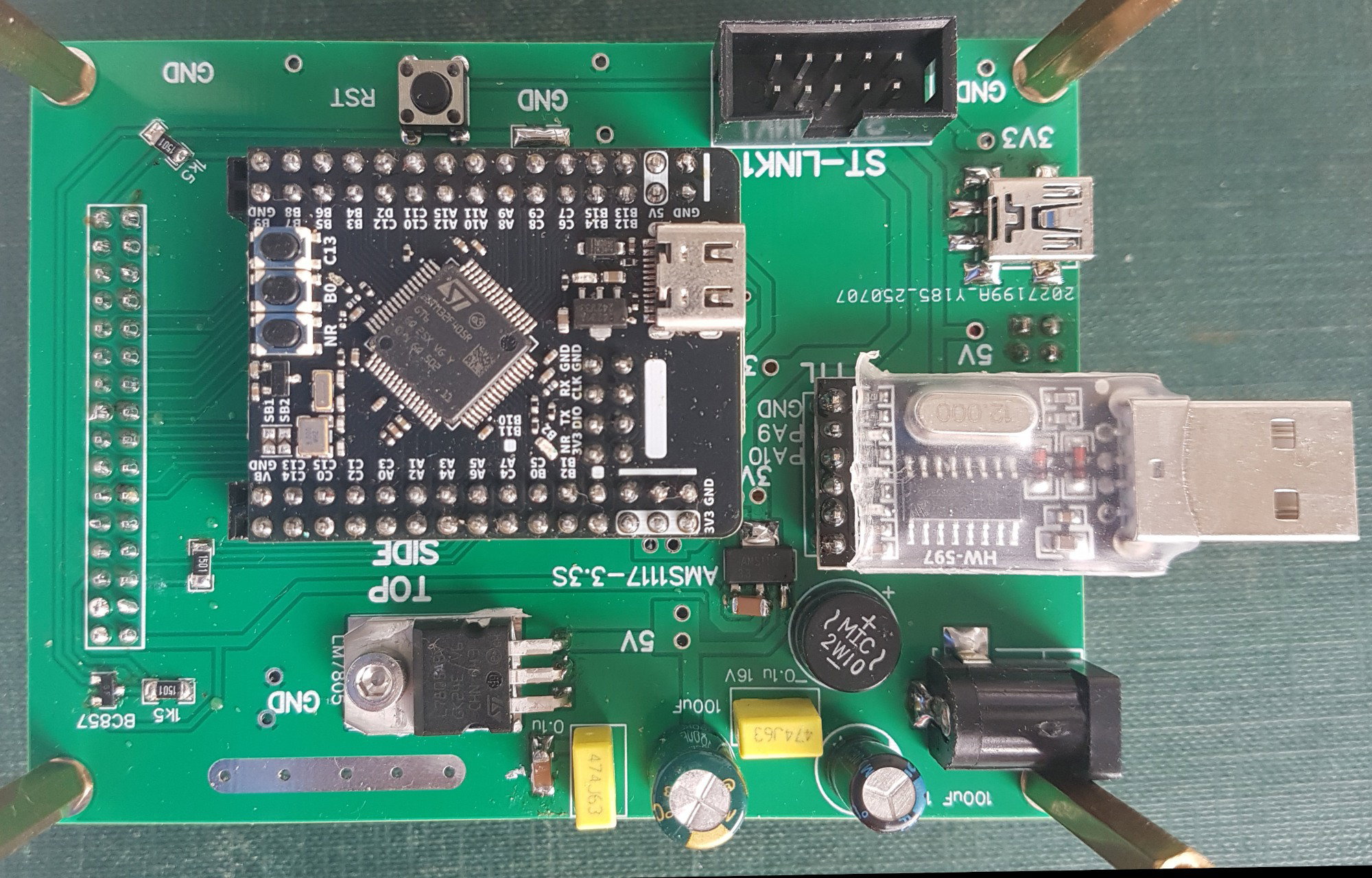

I zmontowany zestaw:

Tradycyjnie WeAct daughterboard #3 podobnie jak #1 i #2  może być zasilany z 5 różnych źródeł:



1.       Zasilacz AC/DC 7-15 V wtyk DC2.1mm x 5.5mm

2.       TTL konwerter

3.       Ze złącza IDC 10 pin ST-LINK

4.       Ze złącza USB mini

5.       Ze złącza USB-C płytki WeAct

I oczywiście dodano USB TTL konwerter na CH340G.

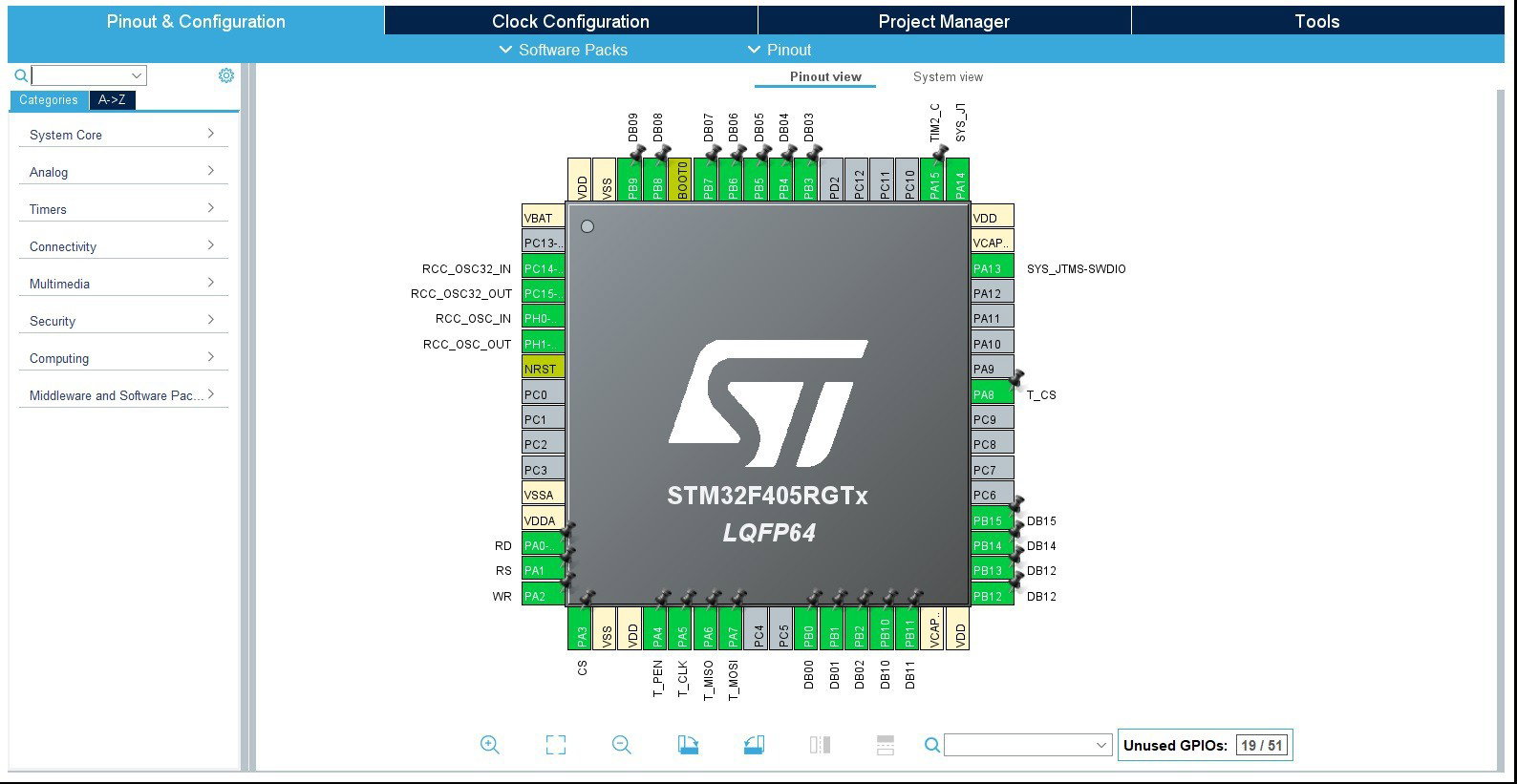

Konfiguracja w CubeMX:

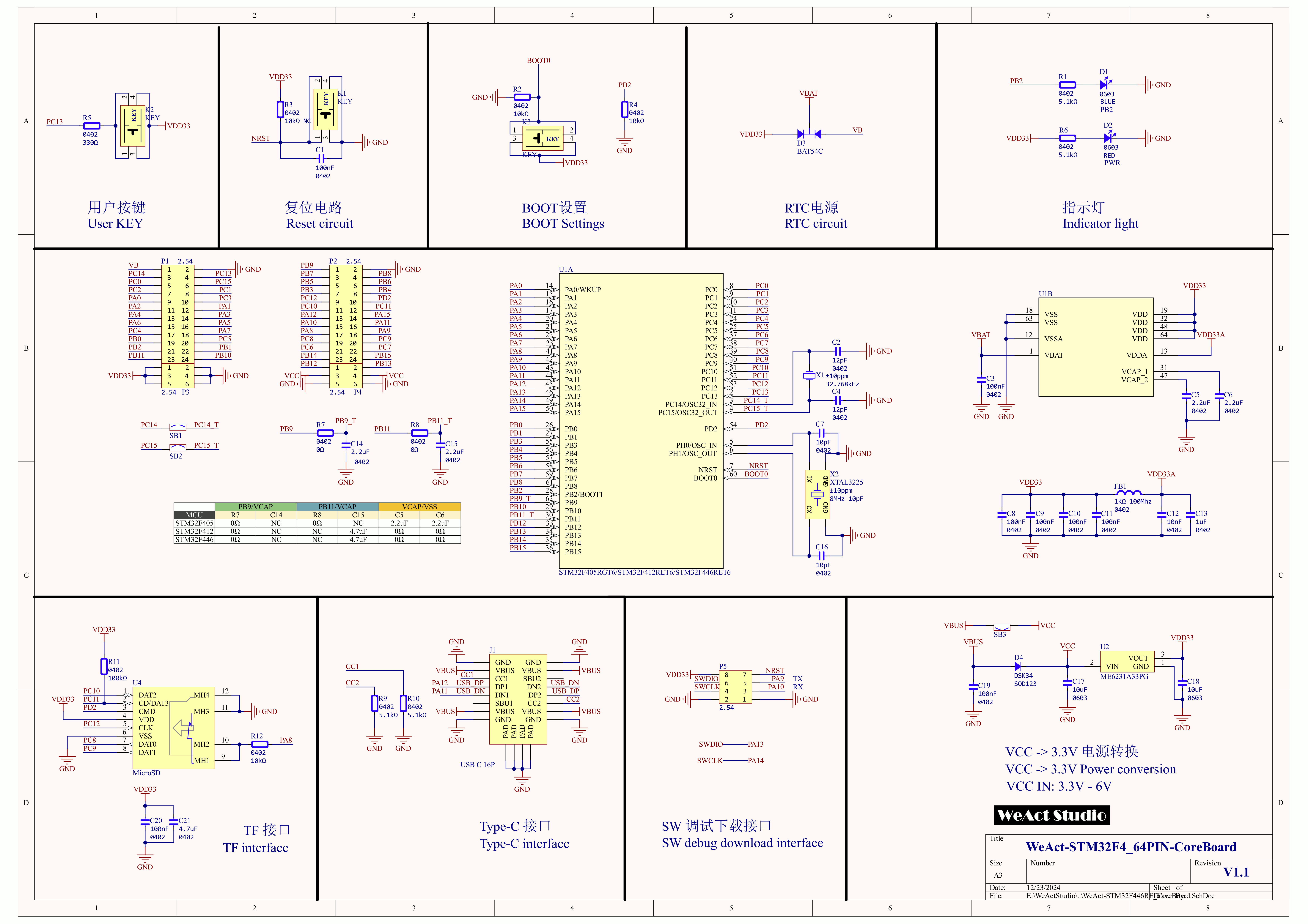

Schemat WeAct board w PDF:WeAct-STM32F4_64PIN-CoreBoard_V11 SchDoc.pdf



Schemat LCD w PDF: TFT-LCD_NEW_28_AND_32-1906M.PDF
