System monitorowania poziomu wody w studni z funkcją stacji pogodowej Mój ogród, podobnie jak wiele innych, jest uzależniony od wody ze studni. Często borykałem się z problemem nieregularnego napełniania się studni, szczególnie w okresach suszy. Wielokrotnie zdarzało się, że pompa pracowała na sucho, co prowadziło do jej zapowietrzenia. Stworzyłem system monitoringu poziomu wody w studni, który sprawdza poziom wody i jej temperaturę. Pierwotnie w skład projektu wchodziły dwa urządzenia- nadajnik oparty o Pi Pico W umieszczony przy studni oraz odbiornik jako urządzenie oparte na Raspberry Pi pico. Oba urządzenia komunikowały się radiowo poprzez NRF24L01. Ze względu na problemy ze stabilizacją działania tych modułów radiowych projekt obecnie oparty jest na jednym Pi Pico W w specjalnie zaprojektowanej obudowie znajdującej się przy studni. Wysyła ono dane na serwer oparty na systemie Fedora Server. Serwer ten wstawia dane do bazy danych oraz generuje stronę www, która w sposób estetyczny pokazuje wyniki pomiarów. def send_data(data): ''' Sending data to the server''' try: # Determining the server address addr_info = socket.getaddrinfo('000.000.000.000', 5001) addr = addr_info[0][-1] # Creating and connecting a socket s = socket.socket() s.connect(addr) data = data.replace(' ', '+') # Preparing and sending an HTTP request request = "GET /update?data=" + str(data) + " HTTP/1.1\r\nHost: 000.000.000.000\r\nConnection: close\r\n\r\n" lcd.move_to(14,1) lcd.putstr('s1') s.send(bytes(request, 'utf8')) except: print(f'Failed to send data.') Przejdźmy do szczegółów. Do pomiaru poziomu wody użyłem wodoodpornego czujnika ultradźwiękowego JSN-SR04T. Swoją drogą naprawdę go polecam bo działa już 3 sezon bez żadnych problemów. Kluczem było tutaj odpowiednie zawieszenie sensora tak aby w jego zasięgu znajdowało się wyłącznie lustro wody a nie ścianki studni. Jego zakres pomiarowy to 20-450 cm a kąt pomiarowy mniej niż 50 stopni. Dokładność pomiarów +-3mm jak dla mnie wystarczająca do tego zastosowania. def get_distance(): count_d = 0 d = sensor.distance_cm() while d < 5: actual_time = formated_time() lcd.move_to(0,0) lcd.putstr(actual_time[9:18]) lcd.move_to(14,1) lcd.putstr('d' + str(count_d)) print('Proba uzyskania glebokosci studni: ' + str(count_d)) d = sensor.distance_cm() sleep(1) count_d = count_d + 1 if count_d >5: return 0 break # print('Distance:', distance, 'cm') #sleep(0.1) lcd.move_to(14,1) lcd.putstr(' ') return d W wodzie zanurzony jest kolejny z czujników kupiony zresztą też w sklepie Botland: DS18B20. Zakres pomiaru temperatury: -55°C do +125°C z dokładnością +- 0,5 stopnia. Nie sądzę abym za mojego życia potrzebował szerszego zakresu pomiarowego do pomiaru wody w studni Ja kupiłem wersję z 5 metrowym przewodem, ale z tego co widzę są wersje z krótszymi przewodami i dłuższymi. Do projektu dołożyłem także czujnik do pomiaru temperatury powietrza, wilgotności i ciśnienia atmosferycznego BME280. Zakres pomiarowy jest bardzo przyzwoity, temperaturę mierzy w zakresie-40°C - 85°C przy dokładności ±1°C. Wilgotność: 10% RH do 80% RH, dokładność ±3% RH. Ciśnienie powietrza: 300 hPa do 1100 hPa, dokładność ±1 hPa. temp, pressure, humidity = bme.read_compensated_data() temperature = temp / 100 # Temperatura w °C pressure = pressure / 100 / 256 # Ciśnienie w hPa humidity = humidity / 1024 # Wilgotność w % temperature = "{:02d}".format(round(temperature)) pressure = "{:02d}".format(round(pressure)) humidity = "{:02d}".format(round(humidity)) Co prawda z poziomu serwera można zarządzać czasem pomiaru to jednak dodałem niejako standardowo do projektu zegar DS1302 RTC. Urządzenie aktualizuje swój czas po włączeniu. def get_current_datetime(): response = urequests.get("http://worldtimeapi.org/api/timezone/Europe/Warsaw") data = response.json() datetime = data["datetime"] return datetime def set_ds1302_datetime(datetime_str): #print("Received datetime string:", datetime_str) datetime_obj = utime.localtime(utime.mktime((int(datetime_str[0:4]), int(datetime_str[5:7]), int(datetime_str[8:10]), int(datetime_str[11:13]), int(datetime_str[14:16]), int(datetime_str[17:19]), 0, 0,))) datetime_list = [datetime_obj[0], datetime_obj[1], datetime_obj[2], datetime_obj[6] + 1, datetime_obj[3], datetime_obj[4], datetime_obj[5], 0] #print("Converted datetime list:", datetime_list) ds.date_time(datetime_list) Moduł przy studni zawiera także wyświetlacz aby można było sprawdzić parametry będąc koło studni. Jest to typowy LCD 2x16 z konwerterem I2C LCM1602 W kodzie programu będzie widoczny import biblioteki NRF24L01. Mam ciągły „uraz” po pomimo dodania kondensatora elektronicznego i ceramicznego bezpośrednio przy VCC i GND modułu, nie byłem wstanie okiełznać w sposób zadowalający jego działania. Może kiedyś... W tym sezonie chciałbym rozbudować urządzenie o funkcję automatycznego włączania i wyłączania pompy w zależności od poziomu wody. Na zdjęciach obudowy można zobaczyć specjalne porty na kable wejściowe i wyjściowe. Jest także miejsce przekaźnik 250 VAC z optoizolacją. Pod jego 4 złącza podłączę w przyszłości zarówno pompę jak i elektrozawory poszczególnych linii nawadniania. Wyniki pomiarów mogę przeglądać na specjalnej stronie hostowanej na własnym serwerze. Dostosowana jest ona zarówno do smartfonów jak i do czytnika ebook. Strona pokazuje w sposób graficzny poziom napełnienia studni oraz jej poziom sprzed 5 minut. Na koniec- samodzielnie zaprojektowana obudowa, w której każdy element ma swoje miejsce. Zapraszam także do obejrzenia filmu prezentującego rozwiązanie: link do youtube. Będę bardzo wdzięczny za wszelkie rady ale także i konstruktywną krytykę.

W zeszłym tygodniu zabrałem się za kolejny ciekawy projekt, miernik poziomu jakości powietrza z pomiarem podstawowych parametrów pogodowych. Nie będę się rozpisywał na temat projektu gdyż jest on doskonale opisany przez autora na stronie: https://github.com/hackerspace-silesia/Smogomierz, ja osobiście korzystałem z tej instrukcji. Części: WiFi ESP8266 NodeMCU v3 czujnik cząstek stałych PM 1, 2.5 i 10 - PMS7003 adapter do czujnika PMS czujnik temperatury, wilgotności i ciśnienia BME280 Złożenie całości zajmuje nie więcej niż 15 minut. W kolejnym kroku ładujemy kod (zgodnie z instrukcją) ja skorzystałem z gotowej paczki Smogly. System po skonfigurowaniu przez panel WWW jest gotowy do współpracy z popularnymi serwisami monitorującymi typu AirMonitor, aui.eco, Luftdaten.info czy thingspeak (z którego w moim przypadku korzystam jako pośrednika danych w celu ich wysyłki do 'Ramki cyfrowej - centrum informacji' - opisywanej w innym wątku. Po zamontowaniu całości w obudowie, zapewnieniu przepływu powietrza, całość działa bez zarzutu (aktualnie w trakcie testowania). W celu codziennego monitorowania parametrów najbardziej sprawdzi się wg mnie serwis aqi.eco, z którym smogly działa bez problemów. Serwis aqi.eco automatycznie generuje dedykowaną stronę dla każdego czujnika na której można sprawdzić bieżące odczyty oraz historię długoterminową na wykresach. W serwisie jest też dostępna mapa czujników w Polsce i Europie. Po testach podzielę się z Państwem wrażeniami i opinią.

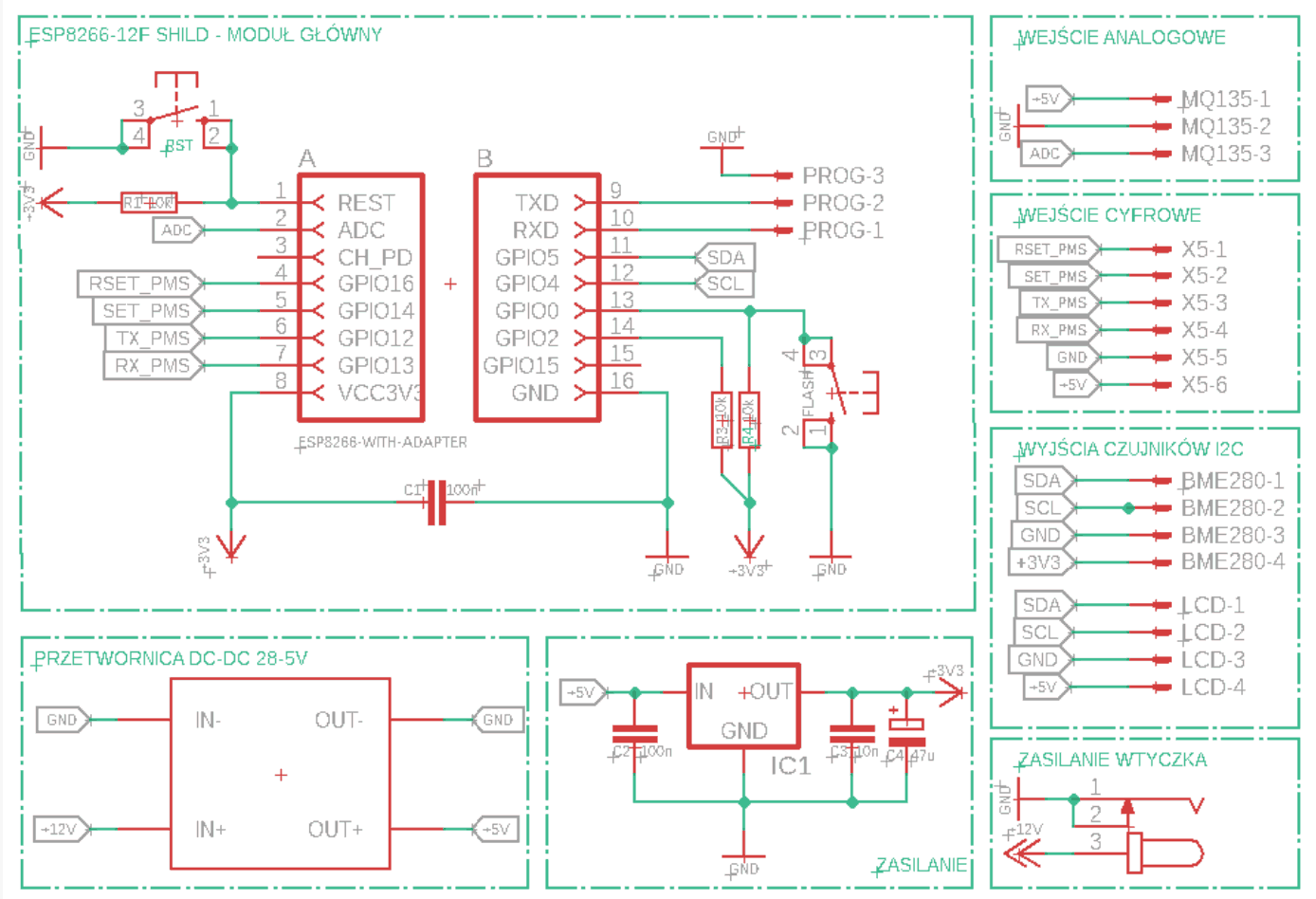

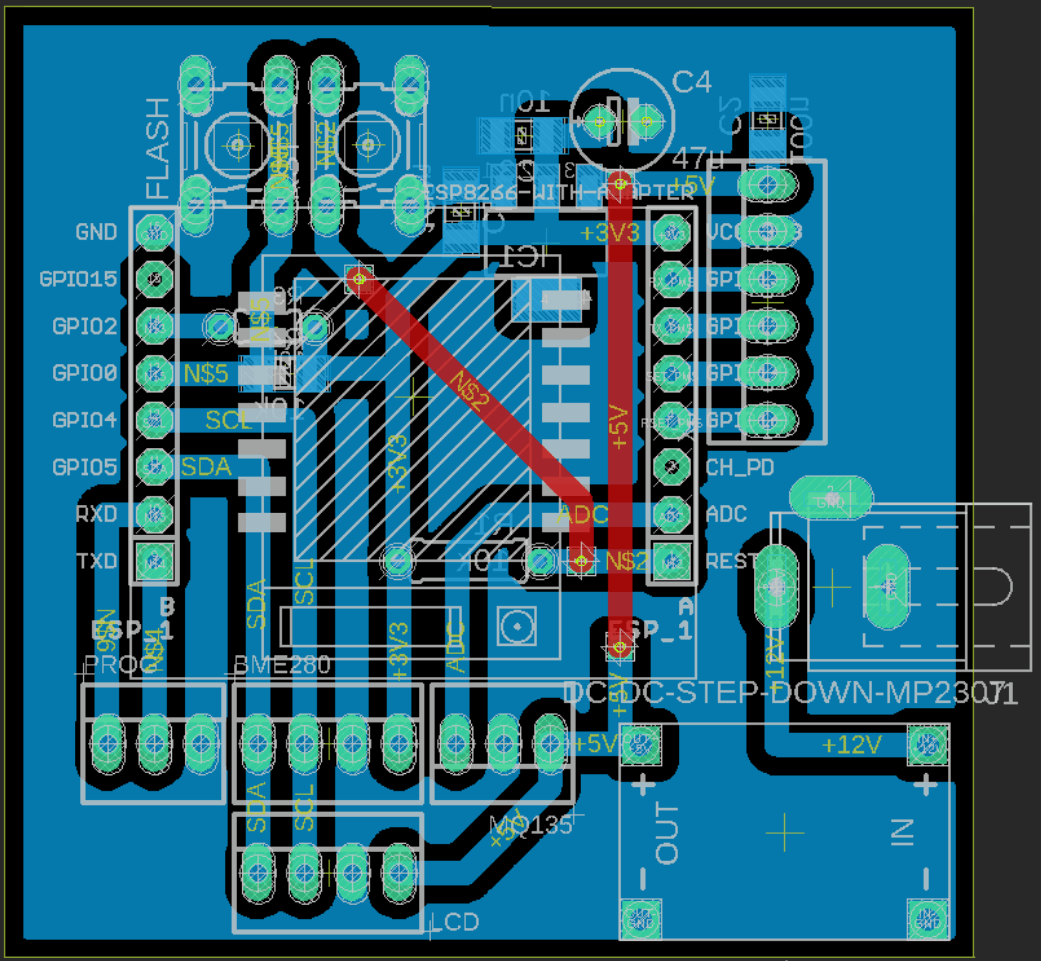

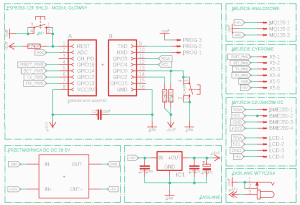

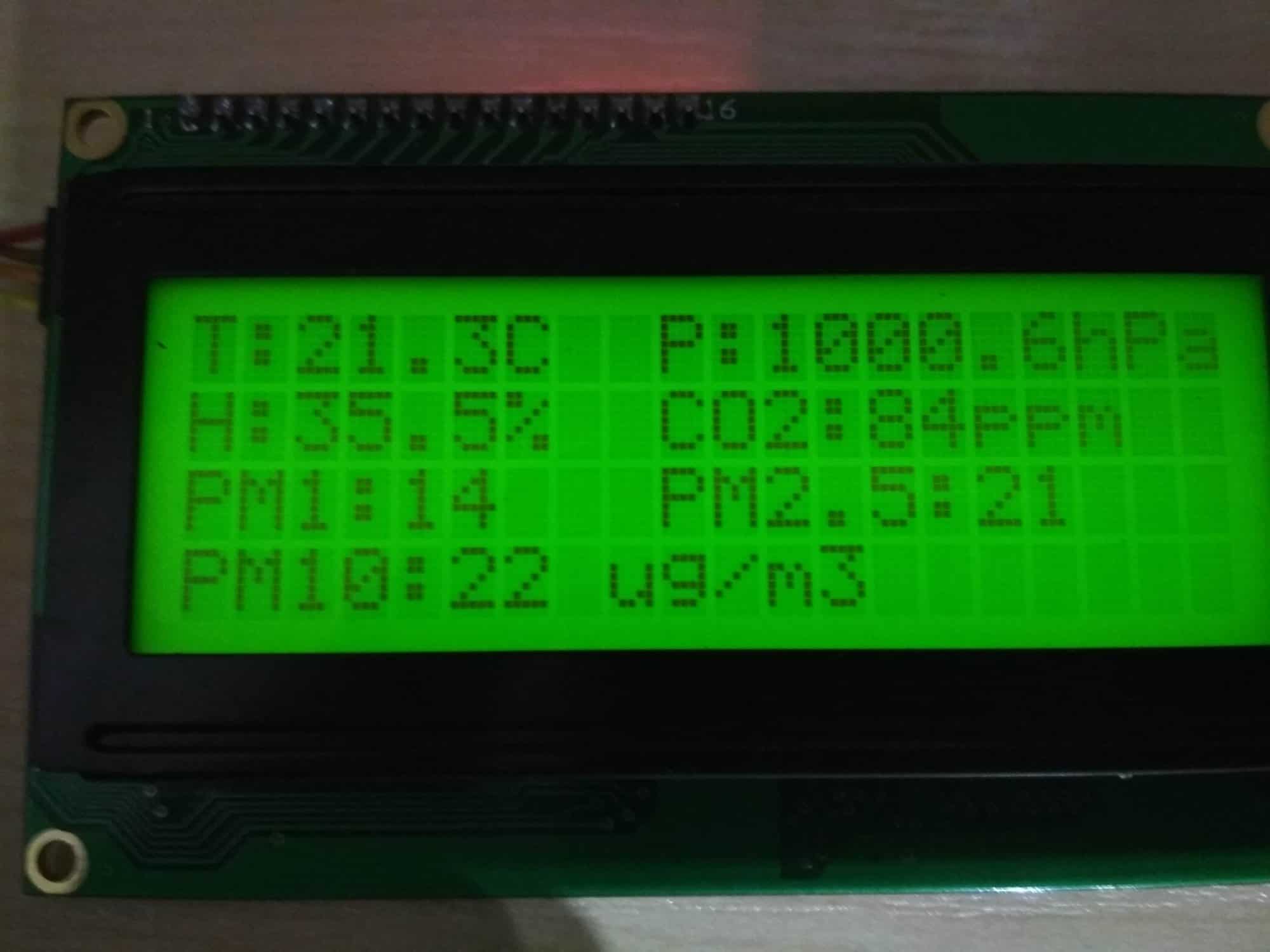

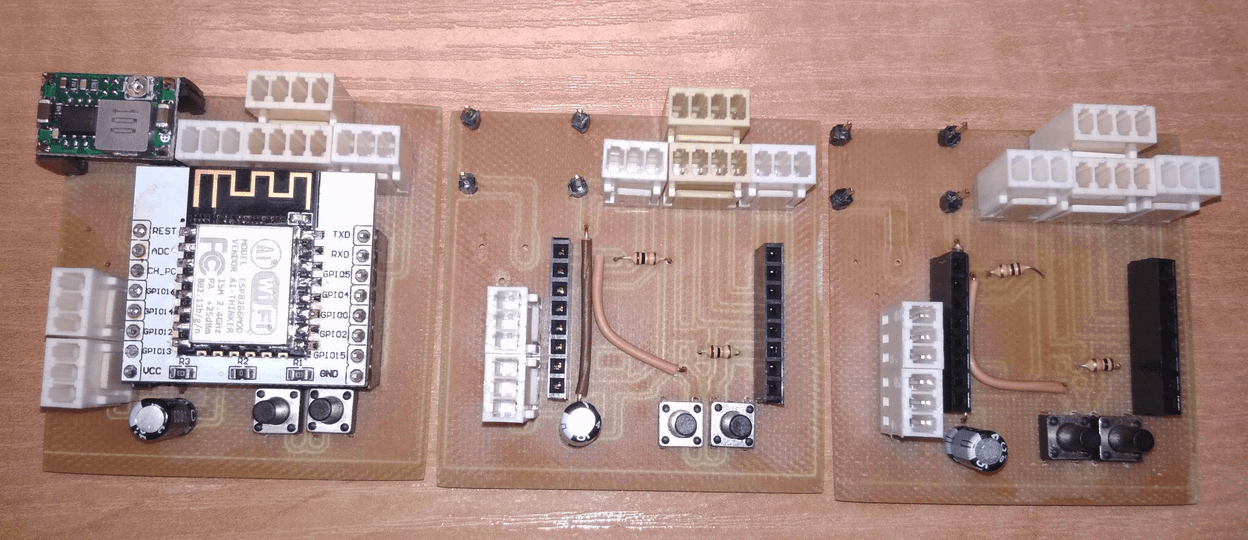

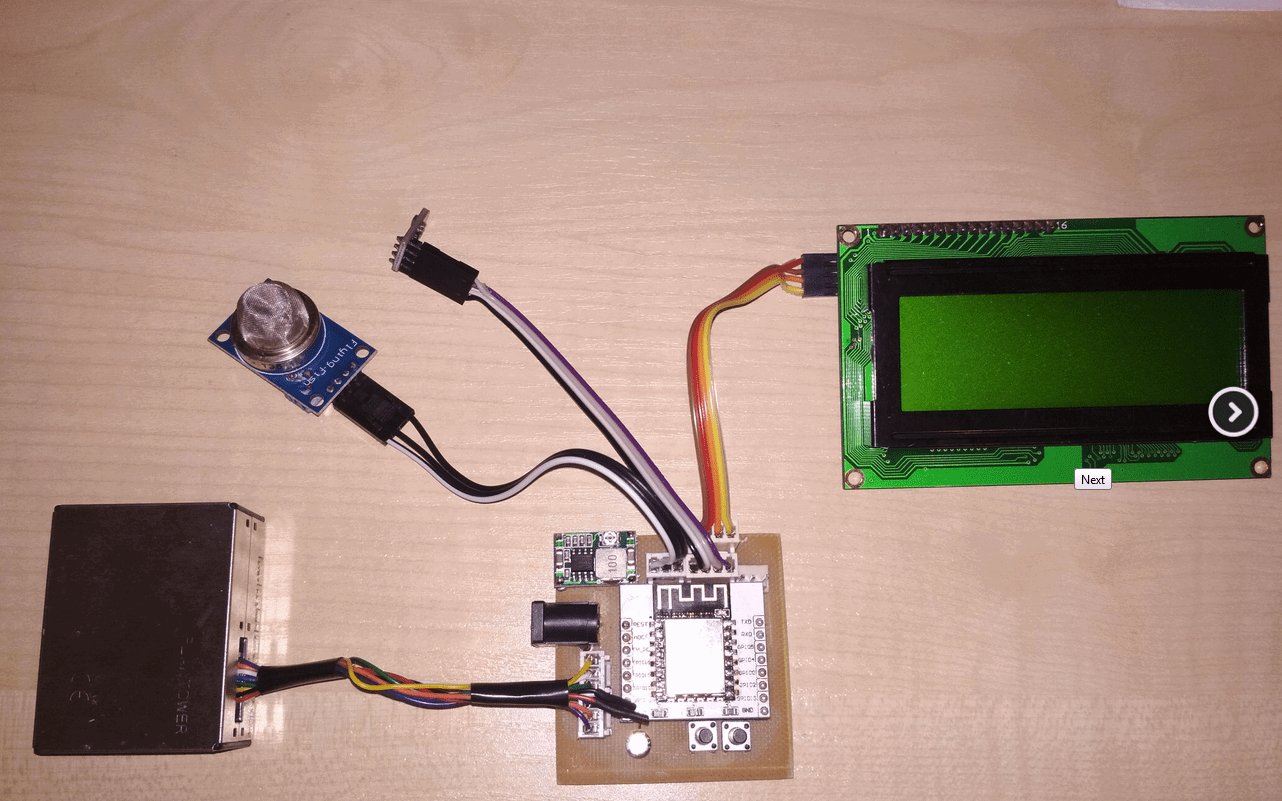

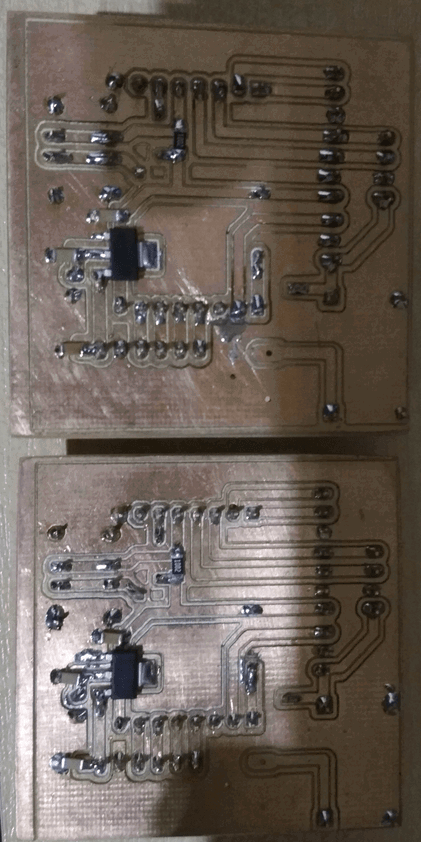

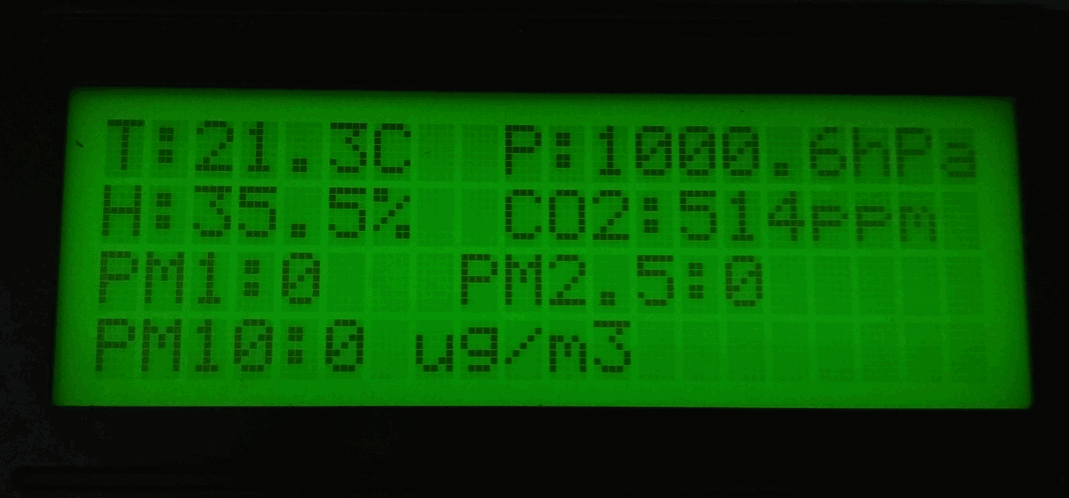

Opis konstrukcji Dość modny ostatnio temat, poruszający jakość powietrza, powstał w celu wykonania pomiarów wpływu kominka w domu na zapylenie. W ten oto sposób powstała stacja pogodowa z prezentacją pomiarów na LCD 2004 z I2C oraz możliwością udostępnienia danych dla Domoticz lub ThingSpeak. Sercem stacji jest układ ESP8266-12F na adapterze ESP Shild. Całość umieszczono na PCB zaprojektowanym w EAGLE. Płytka jest zaprojektowana w sposób umożliwiający szybką wymianę poszczególnych elementów. Może być ona wykorzystywana do programowania ESP z wykorzystaniem złącza PROG (po podpięciu się konwerterem USB-UART), jak również w innych projektach wykorzystujących I2C, wejście analogowe ESP, wejścia cyfrowe. Jako zasilanie wykorzystałem zasilacz 12V 1A, których mam kilkanaście. Dla potrzeb zasilania czujników potrzebujemy zasilania 5V o wydajności prądowej ok 1A. W tym celu wykorzystano przetwornicę impulsową step down - przetwornica DC-DC Mini 360 . Przetwornica, jak i inne elementy jest wymienna (na goldpinach). Takie rozwiązanie wymusiło stosowanie tego samego układu w innych projektach, gdzie miałem dostępne zasilania 24-30VDC). Projekt spodobał się znajomym, więc płytka została od razu wykonana w kilku egzemplarzach na frezarce mojego wykonania. Wygląd PCB od strony druku można zobaczyć na zdjęciach. Realizacja pomiarów: W założeniach miałem mierzyć tylko zawartość pyłów ale w szufladach zalegało jeszcze kilka innych czujników. Stąd też dodatkowe pomiary. Pyły: PM1; PM2,5; PM10 - czujnik PMS5003 Ciśnienie, temperatura, wilgotność - czujnik BME280 Wskaźnik CO2 - czujnik MQ135 Wyniki prezentowane są na LCD oraz przez WiFI korzystając z oprogramowania EasyEsp. Istnieje możliwość konfiguracji oprogramowania w celu przesyłania pomiarów do Domoticz lub ThingSpeak. Oprogramowanie W założeniach miałem napisać własny soft wykorzystując biblioteki dostępne dla Arduino IDE, ale z braku czasu poszedłem na łatwiznę i wykorzystałem EasyEsp. Soft wgrywamy za pomocą oprogramowania Esp8266Flasher - wykorzystujemy połączenie po USB - UART (złącze PROG na PCB). Konfiguracja Proces konfiguracji jest dokonywany z poziomu strony WWW oprogramowania ESPEasy i jest dość intuicyjny. Wszystkie parametry wpisujemy w zakładkach odpowiedzialnych za obsługę sieci, czujników iitp. Oczywiście proces konfiguracji opisany jest dokładnie na stronie projektu ESPEasy. Dla osób nie obeznanych w tej tematyce zamieszczam plik konfiguracyjny mojego projektu wraz z dokumentacją zdjęciową (Konfiguracja ESP). Podsumowanie Na chwilę obecną brak jest obudowy, ale układ powstał jako prototyp i każdy adresat układu ma ją wykonać we własnym zakresie. Sam zrobię to jak skończę inne projekty. Konstrukcja ma sporo wad: 1. Brak kalibracji czujników. 2. Pomiar MQ135 to tylko wskazanie przesunięte o 400 ppm (~poziom CO2 w atmosferze, nie uwzględniam wpływu temperatury i wilgotności). 3. Brak dzielnika napięcia na A0 (ESP ma pomiar 0-1V, MQ135 może dać do 5 V przy 5000 ppm), jednak zakładam, że nie będę miał stężenia ponad 1000ppm w domu. Później przetnę ścieżkę na PCB i dam dzielnik na analogu (co niestety zmniejszy dokładność pomiarów) lub zabezpieczę wejście analogowe diodą zenera. 4. Gotowe oprogramowanie z wieloma wadami, w planach zmiana na własny soft i wysyłanie informacji na Cayenne IOT. Zalety: 1. Prosta modułowa konstrukcja, uniwersalna płytka PCB stosowana przeze mnie w innych projektach. 2. Gotowy soft możliwy do wgrania i konfiguracji dla zupełnych laików. Jeśli ktoś jest zainteresowany dodatkowymi materiałami, to proszę o kontakt PW. W załączniku zamieszczam: 1. EAGLE - schemat w EAGLE 9.1.2 wraz z rysunkiem ścieżek. 2. ESP - oprogramowanie w wykorzystanej wersji. 3. ESP8266Flasher - soft do wgrania oprogramowania. Podczas testów pomiar pyłów miałem na zewnątrz przy mrozach ponad 300 szczytowo i pokrywało się to z lokalną stacją w Połańcu (odchyłka była w granicach 5%). Czujnik PM5003 pracuje u mnie w cyklu 60 sekund pomiary/ 30 minut uśpienie. Żywotność czujnika laserowego to 8000 h. Częstszych pomiarów nie potrzebuję do swoich potrzeb. Czas 60 sekund wystarcza do odpowiedniego wygrzania czujnika i ustabilizowania się pomiarów. Cała stacja pobiera zaraz po starcie ok. 3 W, a po nagrzaniu czujnika MQ135 pobór energii spada do ok. 1,8 W. ESP8266Flasher.zip EAGLE.zip ESP.zip Konfiguracja_ESPEasy.zip

Cześć. Poszukuję możliwości skrócenia czasu inicjalizacji magistrali i2c, działam na esp 07 i podłączonym do niego bme280. Esp odczytuje dane, wysyła do funkcji espnow i jest usypiane. Problemem jest długi według mnie czas działania funkcji bme.begin(); Sprawdzałem to oscyloskopem, jak i prostym liczeniem czasu od startu funkcji do jej zakończenia. msTime = millis(); Wire.setClock(400000L); bme.begin(0x76, &Wire); //+113mS msTime = millis() - msTime; Serial.print("T= ");Serial.println(msTime); Czy jest możliwość aby inicjalizacja bme przebiegała "w tle" np jakieś funkcje callback? Przecież te 113mS to cała wieczność dla mikrokontrolera i w tej "wieczności" pobiera około 50mA a tym czasie mógłby nawiązywać połączenie z espnow czy robić bardziej pożyteczne rzeczy.

Witam, głowię się nad paroma rzeczami i postanowiłem dopytać się fachowców. płytka: ESP 8266 Nodemcu v3. czujnik: bme280 i Czujnik deszczu FC-37. Czas pobieram z serwera NTP. Mam małą stację pogodową i pomiary wysyłam na serwer do bazy SQL i wyświetlam na stronie. Wszystko ładnie działa ale potrzebuję to trochę rozbudować i mam mały problem jak to do końca zrobić. ESP obecnie wysyła co 4 minuty przez WiFi dane na serwer i idzie spać na około 3:40m. Przepraszam za jakość zdjęcia, zapodziała mi się wersja img na kompie. Obecnie tak mam to podłączone, zamierzam zasilanie trochę zmienić na 3.3 regulator napięcia ale to jeszcze zobaczę. Póki co chciałbym się dopytać w paru kwestiach: 1. Jak widać pinem GPIO 15 otwieram mosfet, a następnie pobieram dane z czujnika deszczu, problem jest taki, że teraz chciałbym podłączyć moduł sd i potrzebuję GPIO15 do spi. Na dole chciałbym zostawić GPIO 1 i 3 do podłączenia czujnika jakości powietrza. Wyżej mam wolne GPIO 2 i 4 ale przy niskim stanie ESP nie zbootuje. Może użyć jakiś moduł czy coś co pozwoli użyć i podłączyć jeden pin do kilku wejść, nie znam się na tym ale jak ktoś podpowie czego użyć to sobie z tym poradzę. 2. Jak już podłączę moduł sd to chcę zapisywać pomiar na kartę sd w momencie jak WiFi jest wyłączone, a następnie po ponownym podłączeniu wysłać je do bazy i tu mam problem, bo jeszcze nie wiem do końca za co się zabrać. Pytanie mam takie czy da radę podłączyć jeszcze moduł czasu RTC? Wcześniej myślałem, żeby czas mierzyć za pomocą millis od ostatniego zapisu czasu z serwera NTP ale przy uśpieniu deepsleep, millis się ponoć resetuje, może da się zapisywać wartość w pamięci ESP albo zapisywać na sd. Jak widać trochę zielony w tym jestem, ale nie chcę prowadzenia mnie za rękę, jeśli ktoś doradzi lub poda jakąś pomocną stronkę artykuł czy coś co skróci moją drogę do celu to będę bardzo wdzięczny.

Może ktoś podpowie gdzie szukać problemu. Układ z SPS30 i DS18B20 pracuje poprawie ale jak podłączę BME280 to nadal działa ale przestaje się wybudzać wentylator. Czujniki SPS30 pracują na D1, D2 a BME na D3, D4. Próbowałem też na D6, D7. Oba po I2C. Startuje dobrze a po uśpieniu już nie. Dalej odczytuje wartości ale wentylator stoi. BME280 cały czas działa poprawnie. Używam oprogramowania Smogomierza.

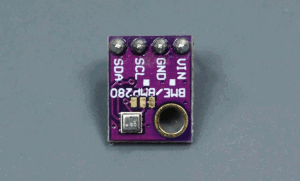

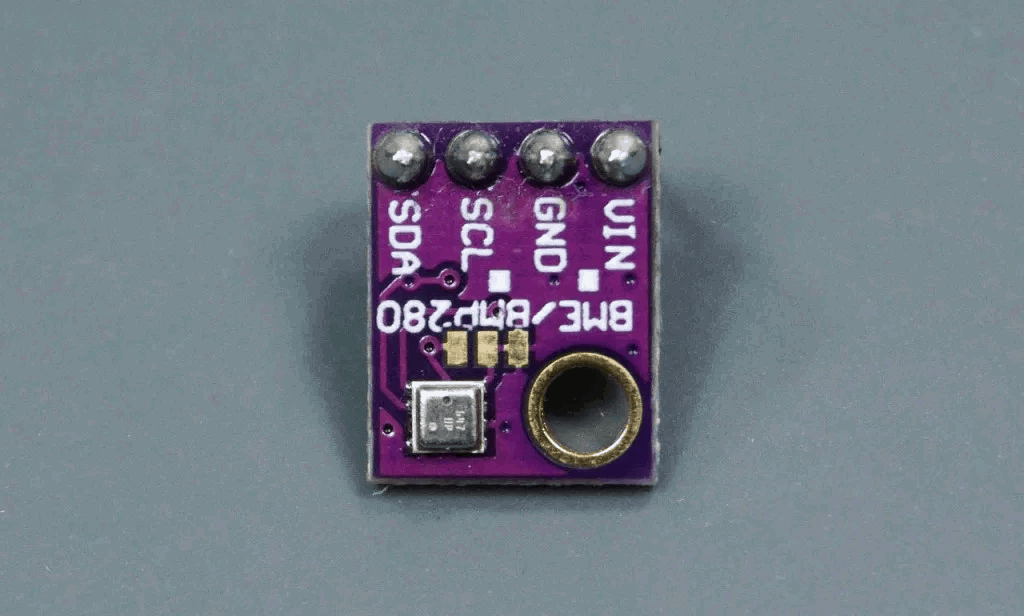

Cześć! Od paru dni męczę się z odpaleniem czujnika BME/BMP280 - o takiego dokładnie: W międzyczasie przebrnąłem już przez, wydaje mi się, wszystkie czeluści internetu, ale może Wasze doświadczenie jeszcze mi pomoże. Generalnie wszystko starałem się konfigurować i robić analogicznie do tutorialu znajdującego się pod tym linkiem: https://randomnerdtutorials.com/esp32-bme280-arduino-ide-pressure-temperature-humidity/?fbclid=IwAR14vHOzVlIAiPvsUOxV-efDpnfCjG6Ms7q_sTuLk0ypwM-p3ousZU1yn_Y Sprawdzałem poprawność podłączeń, korzystałem z najnowszych bibliotek adafruit, później próbowałem korzystać z tych przedstawionych w tutorialu (zmieniając adres I2C w Adafruit_BME280.h). Zaczynam podejrzewać, że może czujnik jest w jakiś sposób uszkodzony. Może macie jakieś inne sposoby, żeby to sprawdzić? Bo jednak wolałbym się nie nadwrężać dodatkowymi kosztami. Również sugerowałem się filmikiem - niestety komentowanie (w moim przypadku _wire -> begin(); w Adafruit_BME280.cpp i dopisywanie kodu w Arduino IDE również nie pomogło.) Z góry bardzo Wam dziękuję za wszelkie rady Edit. żeby było prościej kod z którego korzystam: /********* Complete project details at http://randomnerdtutorials.com *********/ #include <Wire.h> #include <Adafruit_Sensor.h> #include <Adafruit_BME280.h> /*#include <SPI.h> #define BME_SCK 18 #define BME_MISO 19 #define BME_MOSI 23 #define BME_CS 5*/ #define SEALEVELPRESSURE_HPA (1013.25) Adafruit_BME280 bme; // I2C //Adafruit_BME280 bme(BME_CS); // hardware SPI //Adafruit_BME280 bme(BME_CS, BME_MOSI, BME_MISO, BME_SCK); // software SPI unsigned long delayTime; void setup() { Serial.begin(9600); Serial.println(F("BME280 test")); bool status; // default settings // (you can also pass in a Wire library object like &Wire2) status = bme.begin(0x76); if (!status) { Serial.println("Could not find a valid BME280 sensor, check wiring!"); while (1); } Serial.println("-- Default Test --"); delayTime = 1000; Serial.println(); } void loop() { printValues(); delay(delayTime); } void printValues() { Serial.print("Temperature = "); Serial.print(bme.readTemperature()); Serial.println(" *C"); // Convert temperature to Fahrenheit /*Serial.print("Temperature = "); Serial.print(1.8 * bme.readTemperature() + 32); Serial.println(" *F");*/ Serial.print("Pressure = "); Serial.print(bme.readPressure() / 100.0F); Serial.println(" hPa"); Serial.print("Approx. Altitude = "); Serial.print(bme.readAltitude(SEALEVELPRESSURE_HPA)); Serial.println(" m"); Serial.print("Humidity = "); Serial.print(bme.readHumidity()); Serial.println(" %"); Serial.println(); } I na monitorze dostaje błąd z setupu, "Cold not find a valid BME280 sensor, check wiring!". Przez chwilę myślałem, że to może coś z lokalizacją bibliotek i obiekt "bme" się w ogóle nie tworzy, ale samo IDE biblioteki wyświetla... Edit 2, further information I2C scanner daje mi adres 0x76 - czy w ogóle to, że znajduje jakieś urządzenie nie jest dowodem, że czujnik nie jest zepsuty? czy to leży po stronie ESP32? ESP32, z którego korzystam piny do I2C SDA na D21, i SCL na D22.

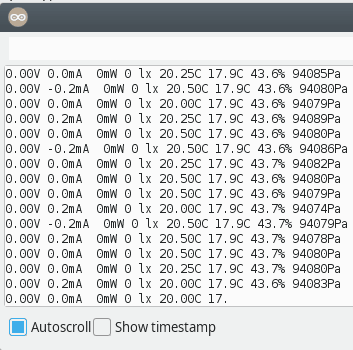

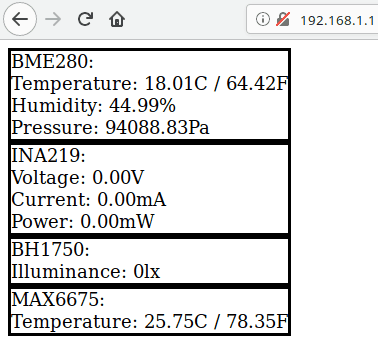

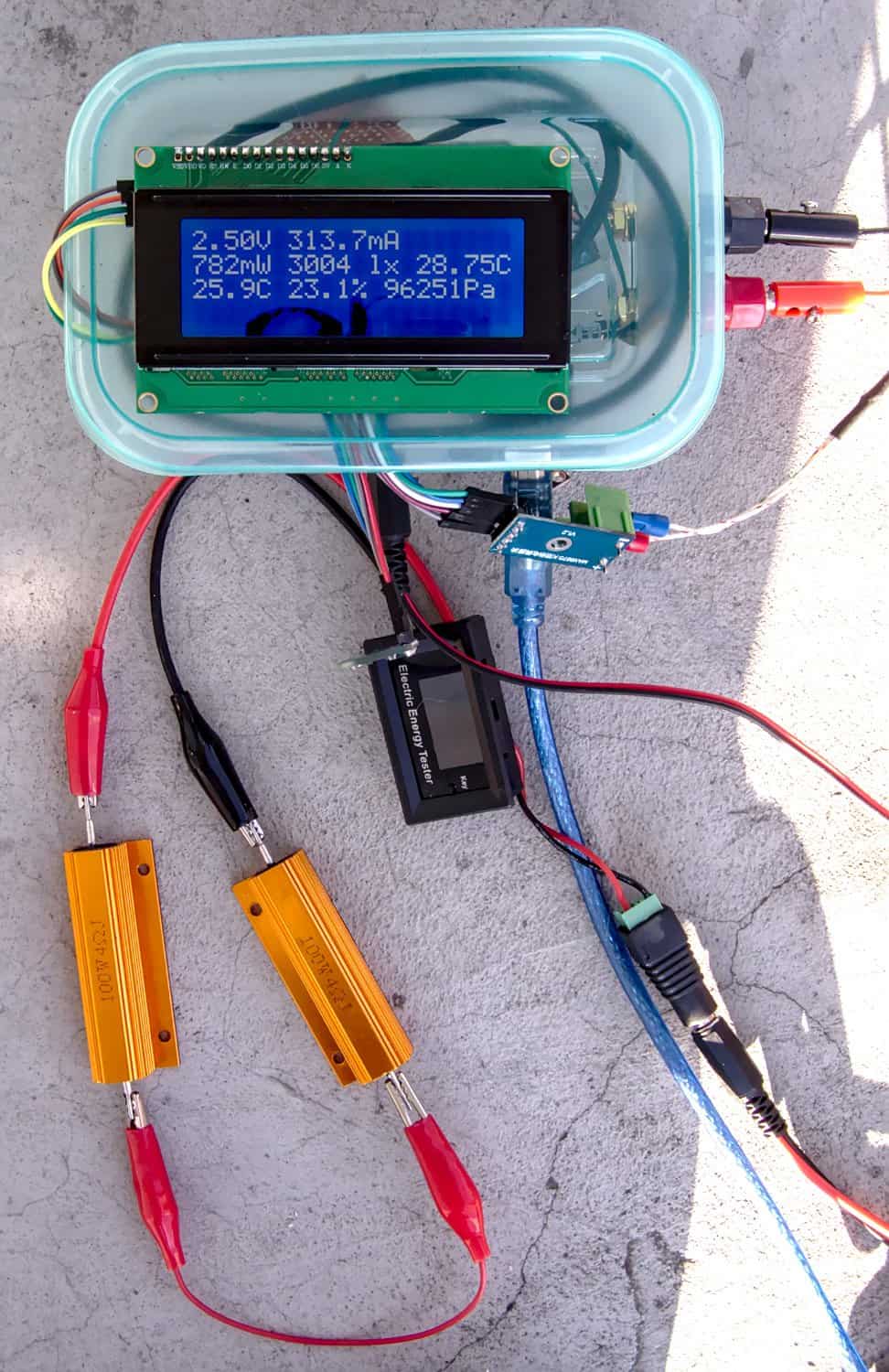

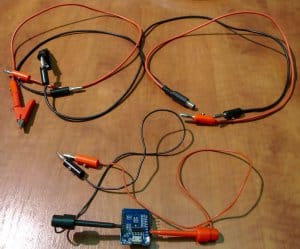

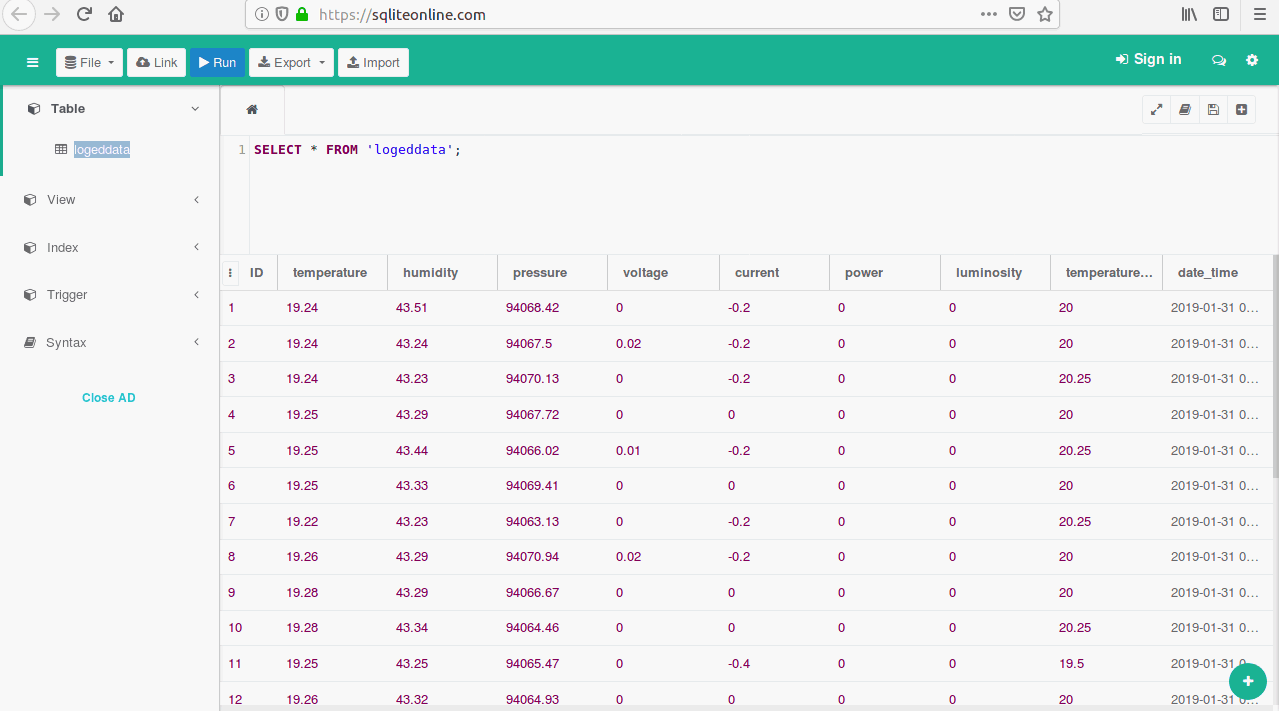

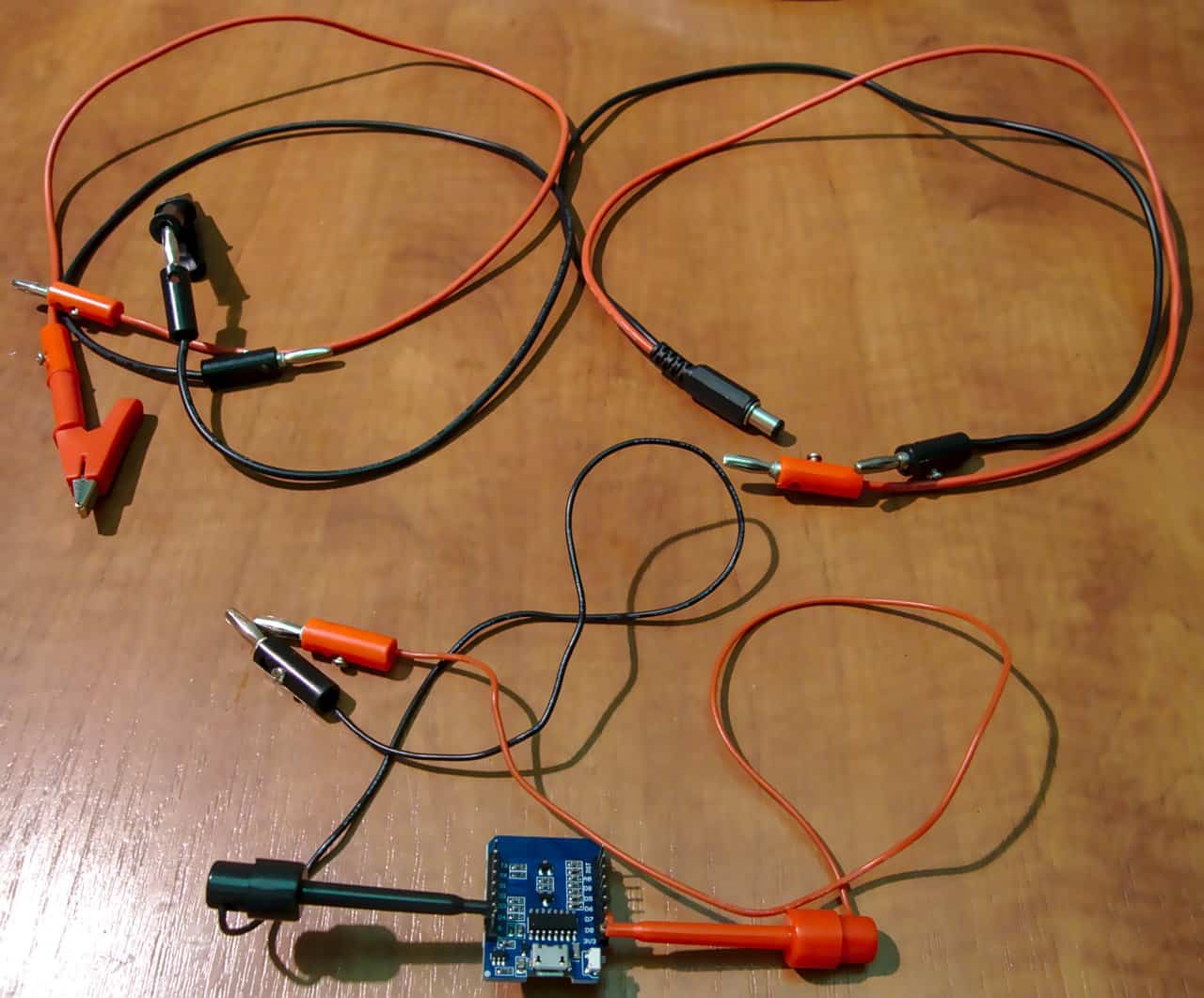

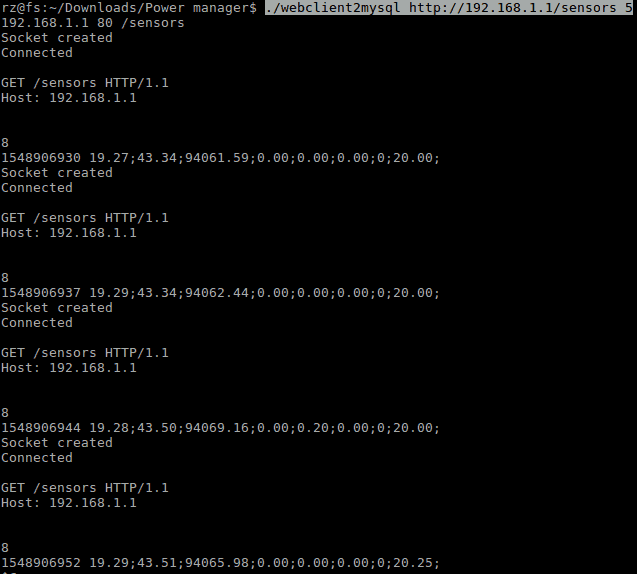

Woltomierz, amperomierz, watomierz, termometr, higrometr, barometr, czujnik zewnętrznej termopary, luksomierz w jednym urządzeniu. Projekt typu "weź wszystko co masz pod ręką, podłącz i zaprogramuj, będzie fajnie!" Dane logować można z terminala portu szeregowego (w tym do pliku - Windows/Linux). Wyniki pomiarów prezentowane są również na stronie WWW, a odczyty odświeżają się na żywo dzięki zastosowaniu technologii AJAX. Część do pomiaru prądu przypomina mój poprzedni projekt multimetru, przy czym wykorzystałem dokładniejszy moduł oparty na INA226 zamiast INA219. Podobnie jak tam zasilacz dla mierzonego obwodu podłączamy z boku do gniazda DC, a odbiornik "karmi się" z gniazd bananowych 4 mm. /* I2C D4 - SCL D3 - SDA */ #include <ESP8266WiFi.h> #include <WiFiClient.h> #include <ESP8266WebServer.h> #include <Wire.h> #include <Adafruit_Sensor.h> #include <Adafruit_BME280.h> //#include <Adafruit_INA219.h> #include <INA226.h> //https://github.com/jarzebski/Arduino-INA226 #include <BH1750.h> //https://github.com/claws/BH1750 #include "max6675.h" //https://github.com/adafruit/MAX6675-library #include <LiquidCrystal_I2C.h> char* ssid = "Arduino Multimeter"; //const char *password = ""; //http://github.com/adafruit/MAX6675-library/issues/9#issuecomment-168213845 const int thermoDO = D6; const int thermoCS = D7; const int thermoCLK = D8; ESP8266WebServer server(80); Adafruit_BME280 bme; //Adafruit_INA219 ina219; INA226 ina226; BH1750 lightMeter; MAX6675 thermocouple(thermoCLK, thermoCS, thermoDO); LiquidCrystal_I2C lcd(0x27, 20, 4); unsigned long lastTimeLCD = 0; void setup() { Serial.begin(9600); Wire.begin(D3, D4); Wire.setClock(100000); if (!bme.begin(0x76)) //changed from default I2C adress 0x77 { Serial.println("Nie odnaleziono czujnika BMP085 / BMP180"); while (1) { } } uint32_t currentFrequency; //ina219.begin(); // Default INA226 address is 0x40 ina226.begin(); // Configure INA226 ina226.configure(INA226_AVERAGES_1, INA226_BUS_CONV_TIME_1100US, INA226_SHUNT_CONV_TIME_1100US, INA226_MODE_SHUNT_BUS_CONT); // Calibrate INA226. Rshunt = 0.01 ohm, Max excepted current = 4A ina226.calibrate(0.01 * 1.318, 3); lightMeter.begin(BH1750::CONTINUOUS_HIGH_RES_MODE); IPAddress apIP(192, 168, 1, 1); WiFi.softAPConfig(apIP, apIP, IPAddress(255, 255, 255, 0)); // WiFi.softAP(ssid, password); WiFi.softAP(ssid); server.on("/", handleRoot); server.on("/sensors", handleSensors); server.begin(); lcd.begin(); // lcd.backlight(); } void loop() { server.handleClient(); if (lastTimeLCD == 0 || millis() - lastTimeLCD >= 500) { lastTimeLCD = millis(); lcd.clear(); /* lcd.print(ina219.getBusVoltage_V()); lcd.print("V "); lcd.print(ina219.getCurrent_mA()); lcd.print("mA "); lcd.print(ina219.getPower_mW()); lcd.print("mW"); lcd.setCursor(0, 1); */ float volt = ina226.readBusVoltage(); float amp = 1000.0 * ina226.readShuntCurrent(); float power = 1000.0 * ina226.readBusPower(); int lux = lightMeter.readLightLevel(); float tempThero = thermocouple.readCelsius(); float temp = bme.readTemperature(); float hum = bme.readHumidity(); float pres = bme.readPressure(); lcd.print(volt); lcd.print("V "); lcd.print(amp, 1); lcd.print("mA "); lcd.setCursor(0, 1); lcd.print(power, 0); lcd.print("mW "); lcd.print(lux); lcd.print(" lx "); lcd.print(tempThero); lcd.print("C"); lcd.setCursor(0, 2); lcd.print(temp, 1); lcd.print("C "); lcd.print(hum, 1); lcd.print("% "); lcd.print(pres, 0); lcd.print("Pa"); Serial.println(String(volt) + "V " + String(amp, 1) + "mA " + String(power, 0) + "mW " + String(lux) + " lx " + String(tempThero) + "C " + String(temp, 1) + "C " + String(hum, 1) + "% " + String(pres, 0) + "Pa"); } } void handleRoot() { String content = "<html> <head><title>Ardunio Multimeter</title></head><body>"; content += "<DIV style=\"display:table; font-size: large;\"><DIV style=\"border-style: solid;\">BME280:<BR>Temperature: <span id=\"tempBME\"></span>C / <span id=\"tempBMEF\"></span>F<br>Humidity: <span id=\"humBME\"></span>%<br>Pressure: <span id=\"presBME\"></span>Pa<br></DIV><DIV style=\"border-style: solid;\">INA219:<BR>Voltage: <span id=\"voltage\"></span>V<br>Current: <span id=\"current\"></span>mA<br>Power: <span id=\"power\"></span>mW<br></DIV> <DIV style=\"border-style: solid;\">BH1750:<BR>Illuminance: <span id=\"illuminance\"></span>lx</DIV> <DIV style=\"border-style: solid;\">MAX6675:<BR>Temperature: <span id=\"thermocouple\"></span>C / <span id=\"thermocoupleF\"></span>F</DIV></DIV>"; content += "<script>myTimer();var myVar = setInterval(myTimer, 1000);function myTimer() {var xhttp = new XMLHttpRequest(); xhttp.onreadystatechange = function() { if (this.readyState == 4 && this.status == 200) { var str = this.responseText; var values = str.split(\";\"); document.getElementById(\"tempBME\").innerHTML = values[0]; document.getElementById(\"tempBMEF\").innerHTML = (values[0]*9/5 + 32).toFixed(2); document.getElementById(\"humBME\").innerHTML = values[1]; document.getElementById(\"presBME\").innerHTML = values[2]; document.getElementById(\"voltage\").innerHTML = values[3]; document.getElementById(\"current\").innerHTML = values[4]; document.getElementById(\"power\").innerHTML = values[5]; document.getElementById(\"illuminance\").innerHTML = values[6]; document.getElementById(\"thermocouple\").innerHTML = values[7]; document.getElementById(\"thermocoupleF\").innerHTML = (values[7]*9/5 + 32).toFixed(2);} }; xhttp.open(\"GET\", \"sensors\", true); xhttp.send();}</script>"; content += "</body></html>"; server.send(200, "text/html", content); } void handleSensors() { //String content = String(bme.readTemperature()) + ";" + String(bme.readHumidity()) + ";" + String(bme.readPressure()) + ";" + String(ina219.getBusVoltage_V()) + ";" + String(ina219.getCurrent_mA()) + ";" + String(ina219.getPower_mW()) + ";" + String(lightMeter.readLightLevel()) + ";" + String(thermocouple.readCelsius()) + ";"; String content = String(bme.readTemperature()) + ";" + String(bme.readHumidity()) + ";" + String(bme.readPressure()) + ";" + String(ina226.readBusVoltage()) + ";" + String(1000.0 * ina226.readShuntCurrent()) + ";" + String(1000.0 * ina226.readBusPower()) + ";" + String(lightMeter.readLightLevel()) + ";" + String(thermocouple.readCelsius()) + ";"; server.send(200, "text/plain", content); } Z zestawem łączy się prymitywna aplikacja napisana w C++. Potrafi zapisywać pomiary do pliku tekstowego i baz danych MySQL oraz SQLite. Jej pracę kończymy w bardzo "brutalny" sposób: Ctrl + C (podobnie, jak w loggerze dla poprzedniego multimetru). Przy pisaniu skorzystałem z poradnika (uwaga, strona zawiera dziwne, procesorożerne skrypty, które mogą nawet zawiesić przeglądarkę, radzę zatrzymać jej ładowanie [przycisk "X"] tuż po otwarciu) Server and client example with C sockets on Linux. Kompilacja: g++ webclient2mysql.cpp -L/usr/lib/mysql -lmysqlclient -l sqlite3 -o webclient2mysql -std=c++17 Jako parametry wywoływanego programu podajemy adres strony www urządzenia z wartościami pomiarów oraz interwał czasu (w sekundach), z jakim mają być zapisywane pomiary, np: ./webclient2mysql http://192.168.1.1/sensors 5 //g++ webclient2mysql.cpp -L/usr/lib/mysql -lmysqlclient -l sqlite3 -o webclient2mysql -std=c++17 //www.binarytides.com/server-client-example-c-sockets-linux/ /* #define DB_USER "" #define DB_PASSWORD "" #define DB_HOST "" #define DB_PORT 3307 #define DB_NAME "" */ #define DB_TABLE_NAME "logeddata" #define DB_SQLite_FILE "database.db" #define LOG_FILE "log.txt" #define CSV_DELIMITER ';' #define CSV_DELIMITER_COUNT 8 //Quantity of delimiters in one CSV row. #include <stdio.h> //printf #include <string.h> //strlen #include <sys/socket.h> //socket #include <arpa/inet.h> //inet_addr #include <unistd.h> #include <netdb.h> #include <iostream> #include <string> #include <vector> #include <chrono> #include <ctime> #include <thread> // std::this_thread::sleep_for #include <regex> #ifdef DB_HOST #include <mysql/mysql.h> //libmysqlclient-dev #endif #ifdef DB_SQLite_FILE #include <sqlite3.h> //sudo apt-get install sqlite3 libsqlite3-dev #endif #ifdef LOG_FILE #include <fstream> #endif const std::vector<std::string> explode(const std::string& s, const char& c); const std::string variables[][2] = { {"temperature", "float"}, {"humidity", "float"}, {"pressure", "float"}, {"voltage", "float"}, {"current", "float"}, {"power", "float"}, {"luminosity", "float"}, {"temperaturethermocouple", "float"}}; int main(int argc, char *argv[]) { if (argc != 3) { puts("Usage: ./webclient device_webpage_URL time_interval"); return 0; } const std::string s = argv[1]; std::smatch match; std::regex rgx("\/\/(.+?)\/"); std::string hostname, port; if (std::regex_search(s.begin(), s.end(), match, rgx)) { hostname = std::string(match[1]); if (hostname.find(":") != std::string::npos) { port = hostname.substr(hostname.find(":") + 1); hostname = hostname.substr(0, hostname.find(":")); } else { port = "80"; } } rgx = "\/\/.+?(\/.+)"; std::string path; if (std::regex_search(s.begin(), s.end(), match, rgx)) path = std::string(match[1]); std::cout << hostname << " " << port << " " << path << "\n"; int sock; struct sockaddr_in server; char server_reply[2000]; #ifdef DB_HOST MYSQL mysql; mysql_init(&mysql); if(mysql_real_connect(&mysql, DB_HOST, DB_USER, DB_PASSWORD, DB_NAME, DB_PORT, NULL, 0)) printf("Connected to database!\n"); else printf("Can't connect to database: %d, %s\n", mysql_errno(&mysql), mysql_error(&mysql)); #endif #ifdef DB_SQLite_FILE char * error = 0; int rc; sqlite3 * db; sqlite3_stmt * steatment; sqlite3_open(DB_SQLite_FILE, & db); #endif #ifdef LOG_FILE std::ofstream myfile; myfile.open(LOG_FILE, std::ios::out | std::ios::app); #endif std::string query; #ifdef DB_HOST query = "CREATE TABLE IF NOT EXISTS " + std::string(DB_TABLE_NAME) +" (ID int NOT NULL AUTO_INCREMENT,"; for(int i = 0; i < sizeof(variables) / sizeof(variables[0]); i++) { query += variables[i][0] + " " + variables[i][1] + ","; } query += "date_time datetime NOT NULL DEFAULT CURRENT_TIMESTAMP, PRIMARY KEY (ID))"; std::cout << query << std::endl; mysql_query(&mysql, query.c_str()); #endif #ifdef DB_SQLite_FILE query = "CREATE TABLE IF NOT EXISTS " + std::string(DB_TABLE_NAME) +"(ID integer primary key,"; for(int i = 0; i < sizeof(variables) / sizeof(variables[0]); i++) { query += variables[i][0] + " " + variables[i][1] + ","; } query += "date_time datetime NOT NULL DEFAULT CURRENT_TIMESTAMP)"; sqlite3_exec(db, query.c_str(), 0, 0, & error); // std::cout << error; #endif query = ""; while (1) { //Create socket sock = socket(AF_INET, SOCK_STREAM, 0); if (sock == -1) { printf("Could not create socket"); } puts("Socket created"); server.sin_addr.s_addr = inet_addr(hostname.c_str()); server.sin_family = AF_INET; server.sin_port = htons(stoi(port)); //Connect to remote server if (connect(sock, (struct sockaddr *)&server, sizeof(server)) < 0) { perror("connect failed. Error"); return 1; } puts("Connected\n"); std::string message = "GET " + path + " HTTP/1.1\r\nHost: " + hostname + "\r\n\r\n"; puts(message.c_str()); //Send some data if (send(sock, message.c_str(), strlen(message.c_str()), 0) < 0) { puts("Send failed"); return 1; } std::string httpContent = ""; char cur; while ( read(sock, &cur, 1) > 0 ) { //Receive a reply from the server httpContent += cur; } httpContent = httpContent.substr(httpContent.find("\r\n\r\n") + 4); std::time_t currentTime = std::time(nullptr); std::vector<std::string> results; results = explode(httpContent, CSV_DELIMITER); std::cout << results.size() << "\n"; if(results.size() == CSV_DELIMITER_COUNT){ std::cout << currentTime << " " << httpContent << "\n"; #ifdef LOG_FILE myfile << currentTime << " "; for (int i = 0; i < sizeof(variables) / sizeof(variables[0]); i++){ myfile << " " << results[i]; } myfile << " " << std::endl; #endif query = "INSERT INTO " + std::string(DB_TABLE_NAME) + " ("; for (int i = 0; i < sizeof(variables) / sizeof(variables[0]); i++){ query += variables[i][0]; if(i < sizeof(variables) / sizeof(variables[0]) - 1) {query += ",";} } query += ") VALUES ("; for (int i = 0; i < sizeof(variables) / sizeof(variables[0]); i++){ query += "'" + results[i] + "'"; if(i < sizeof(variables) / sizeof(variables[0]) - 1) {query += ",";} } query += ")"; // query = "INSERT INTO " + std::string(DB_TABLE_NAME) + " (temperature, humidity, pressure" + ") VALUES ("+ "'" + std::string(results[0]) +"'," + "'" + std::string(results[1]) +"',"+ "'" + std::string(results[2]) +"'" +")"; #ifdef DB_HOST mysql_query(&mysql, query.c_str()); #endif #ifdef DB_SQLite_FILE sqlite3_exec(db, query.c_str(), 0, 0, & error); //std::cout << error; #endif } close(sock); std::this_thread::sleep_for(std::chrono::seconds(atoi(argv[2]))); } #ifdef LOG_FILE myfile.close(); #endif #ifdef DB_HOST mysql_close(&mysql); #endif #ifdef DB_SQLite_FILE sqlite3_close( db ); #endif return 0; } const std::vector<std::string> explode(const std::string& s, const char& c) //http://www.cplusplus.com/articles/2wA0RXSz/ { std::string buff{""}; std::vector<std::string> v; for(auto n:s) { if(n != c) buff+=n; else if(n == c && buff != "") { v.push_back(buff); buff = ""; } } if(buff != "") v.push_back(buff); return v; } Podgląd bazy SQLite z wynikami pomiarów (SQLite Browser) Składniki: ESP8266 wyświetlacz LCD 4x20 z konwerterem I2C LCM1602 moduł miernika napięcia i natężenia prądu z magistralą I²C INA226 BME280 czujnik termopary MAX6675 czujnik natężenia światła BH1750 bezpiecznik (zastosowałem PPTC 3A) gniazdo oraz wtyki bananowe 4 mm gniazdo DC 5.5/2.1 mm

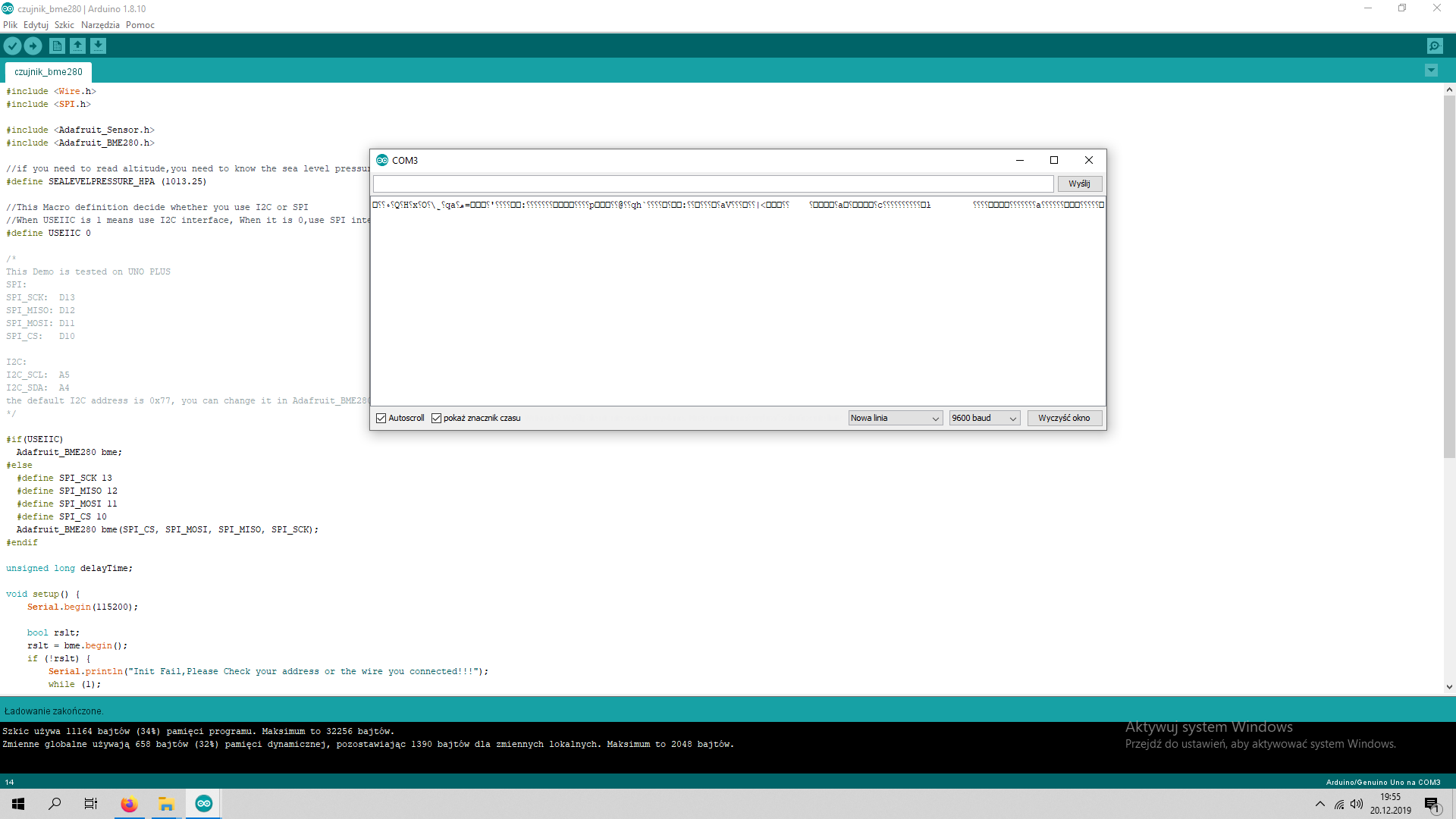

Witam, podłączam czujnik wymieniony w temacie do Arduino Uno w/g schematu. Kod wgrywam również bez zmian z dokumentacji. Wszystko leci po SPI. Po wgraniu programu na monitorze zamiast odczytów pojawiają się "krzaczki". To jest wina softu, czy może płytki? Połączenie przewodów jest ok. Wklejam screena. [edit] już rozwiązane, źle ustawiłem prędkość odczytu (115200)

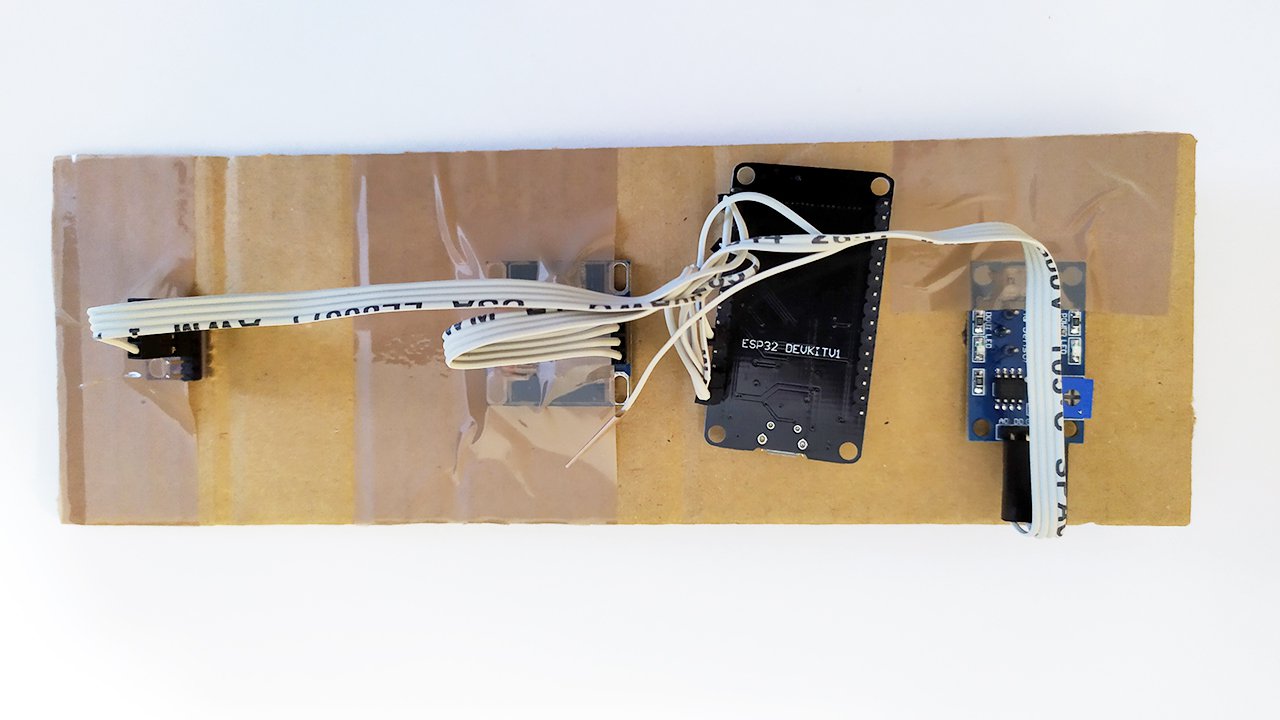

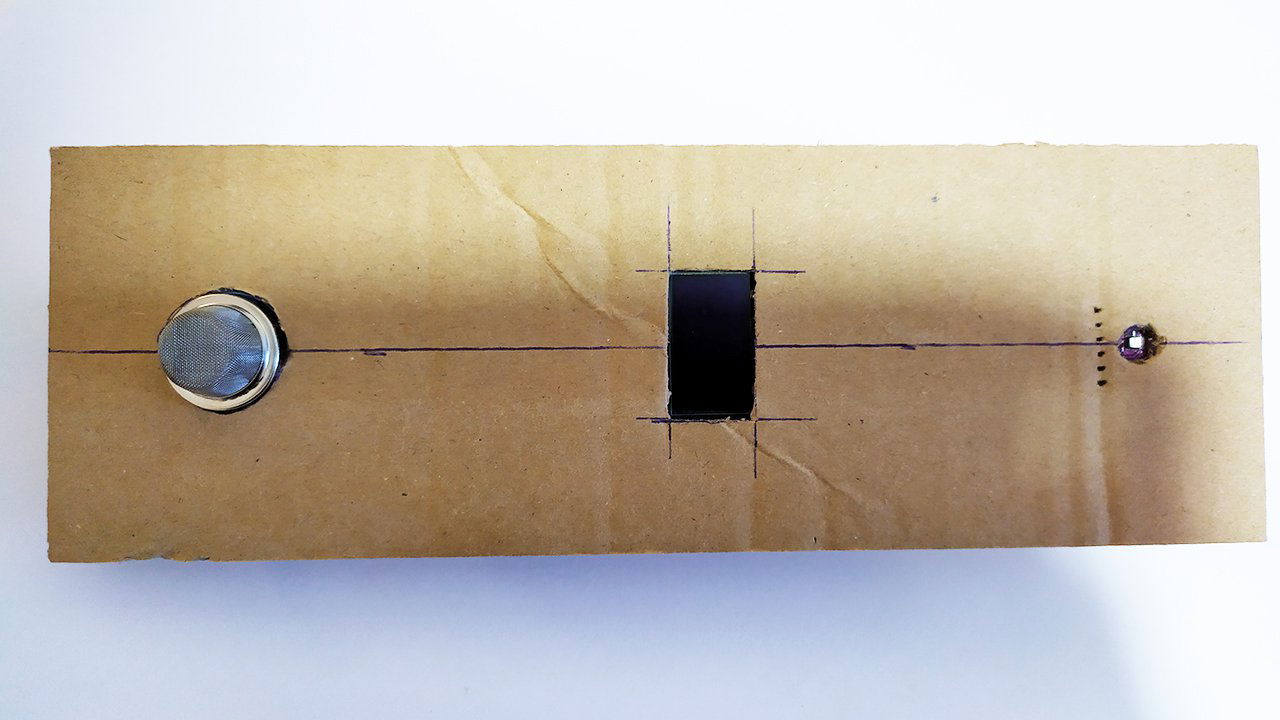

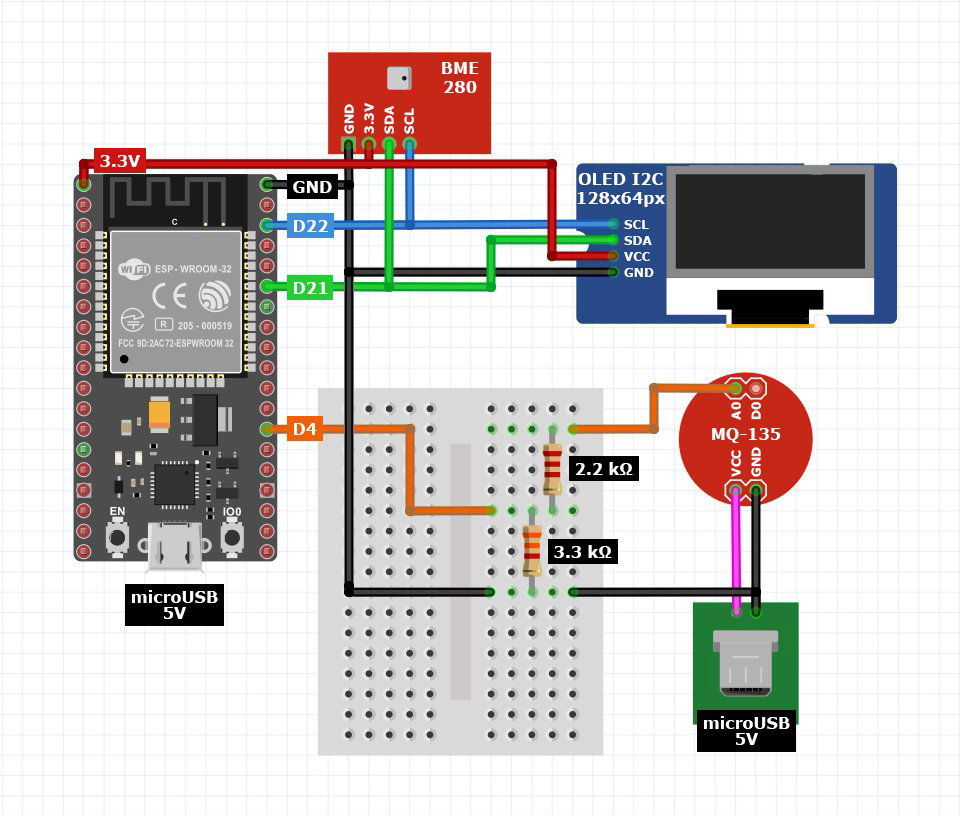

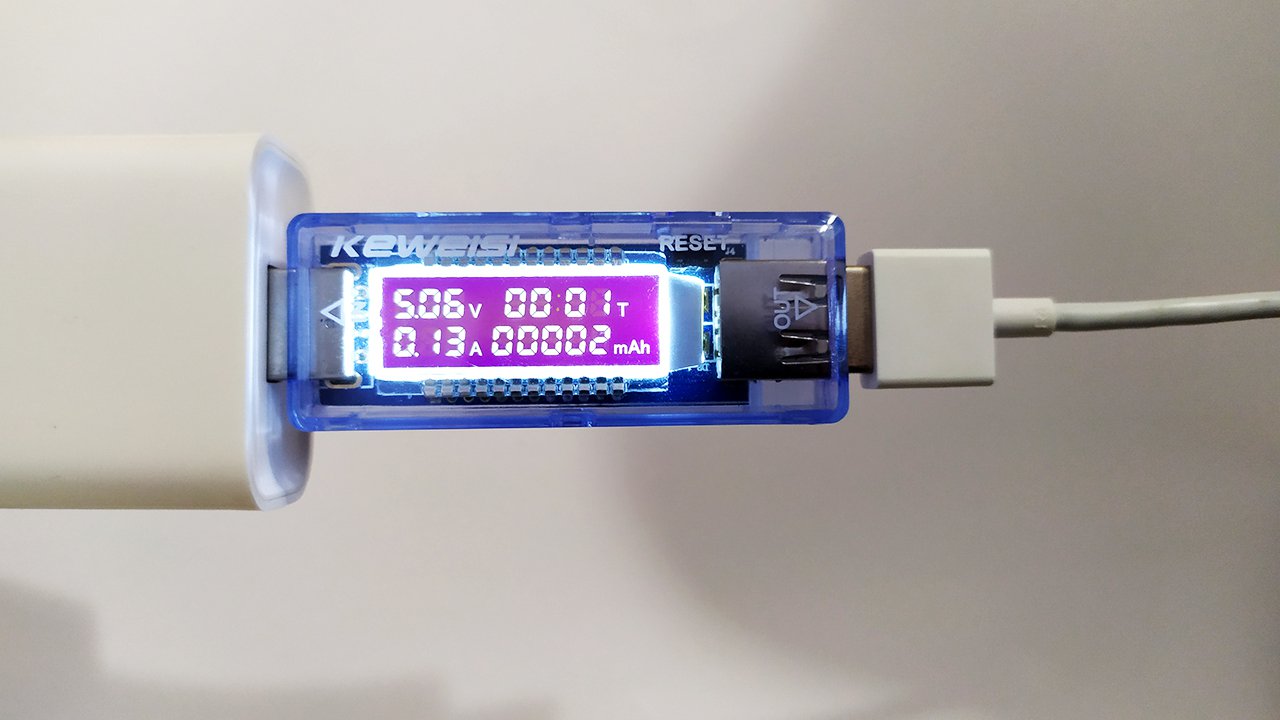

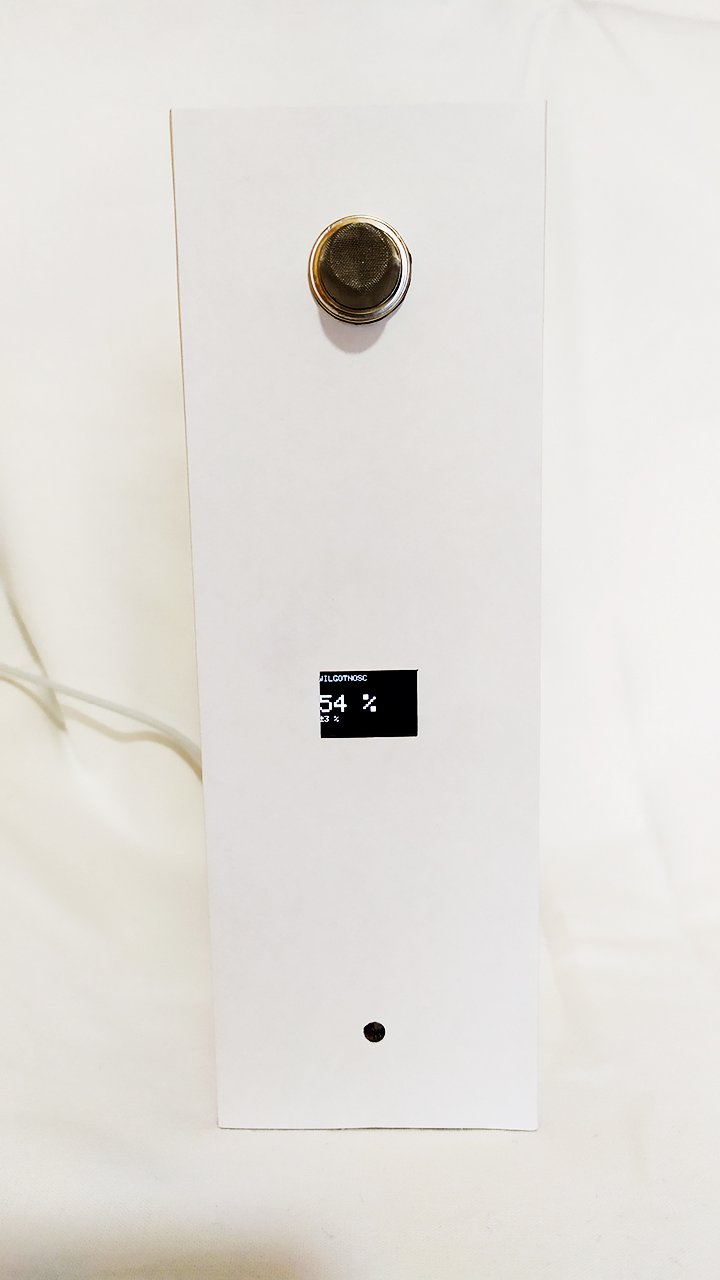

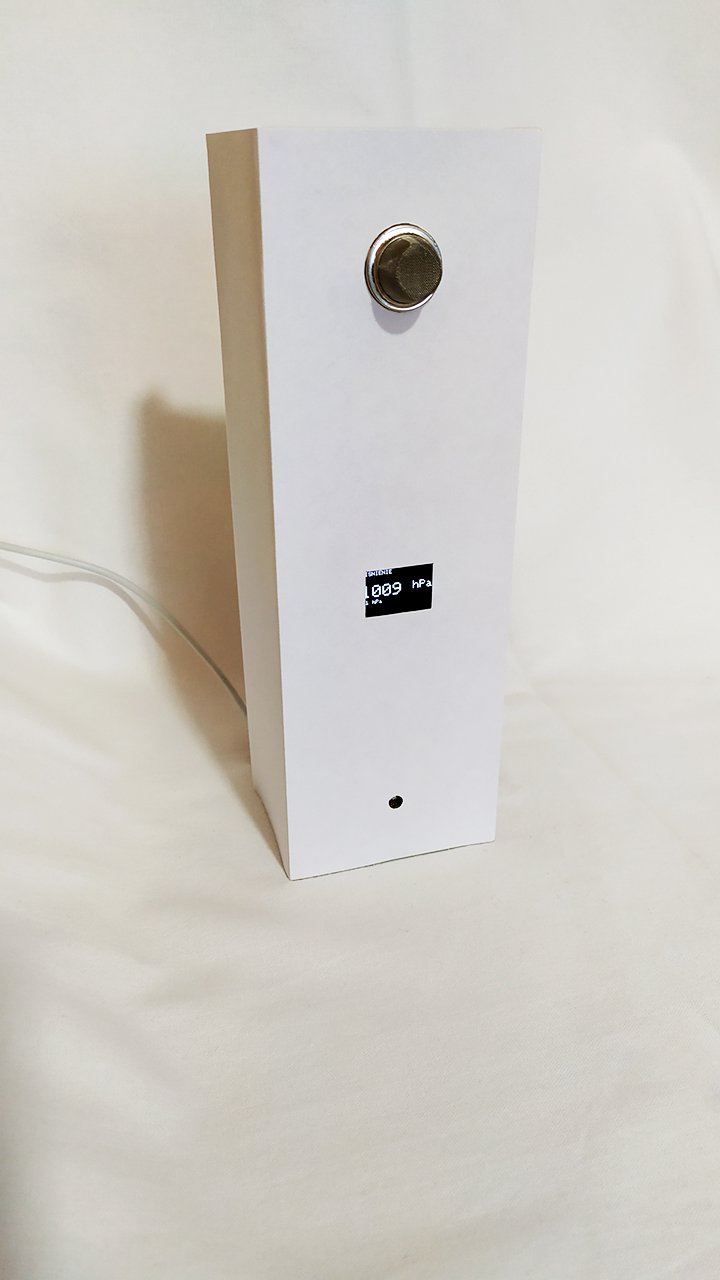

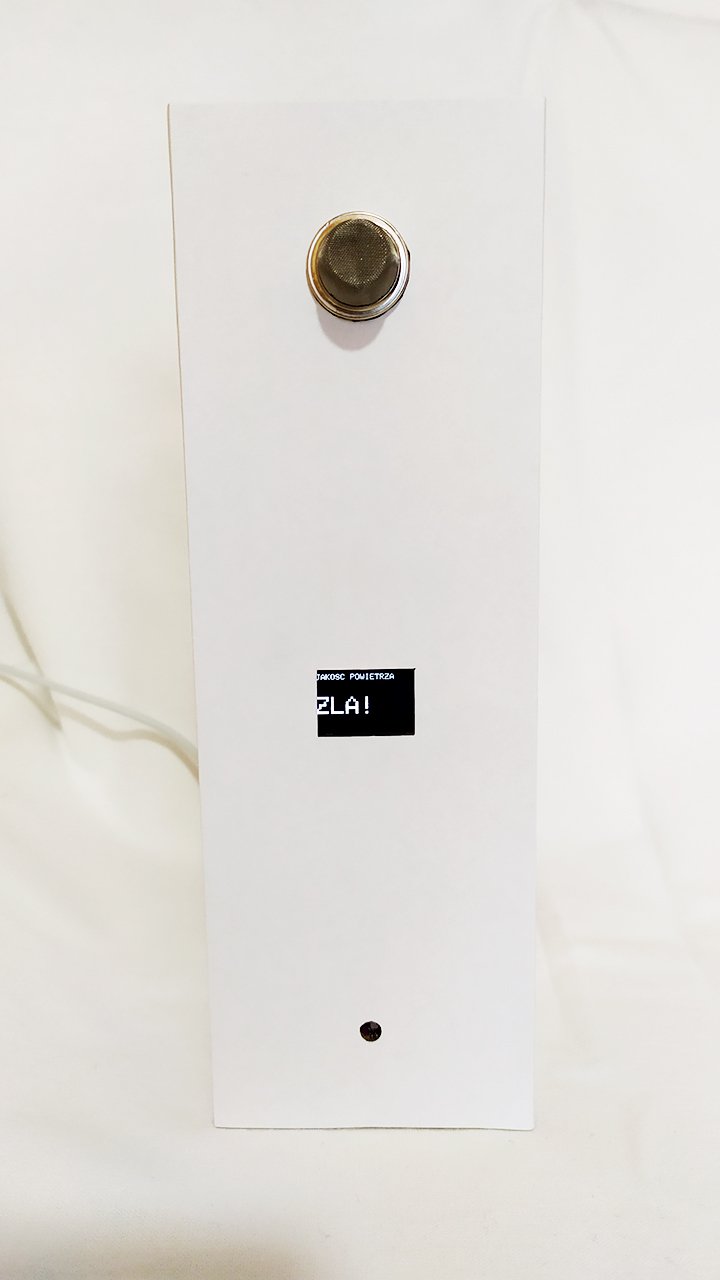

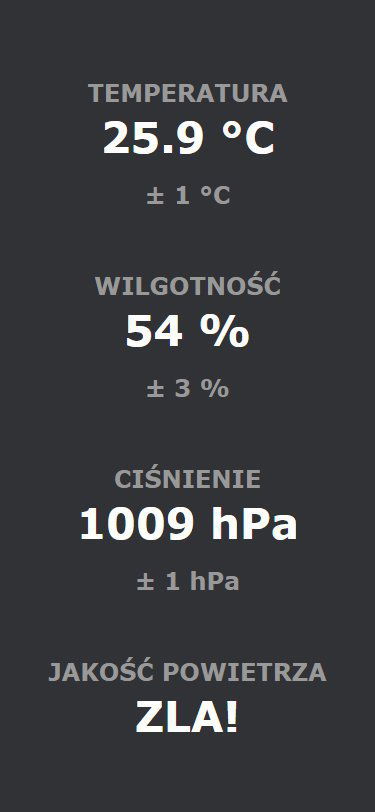

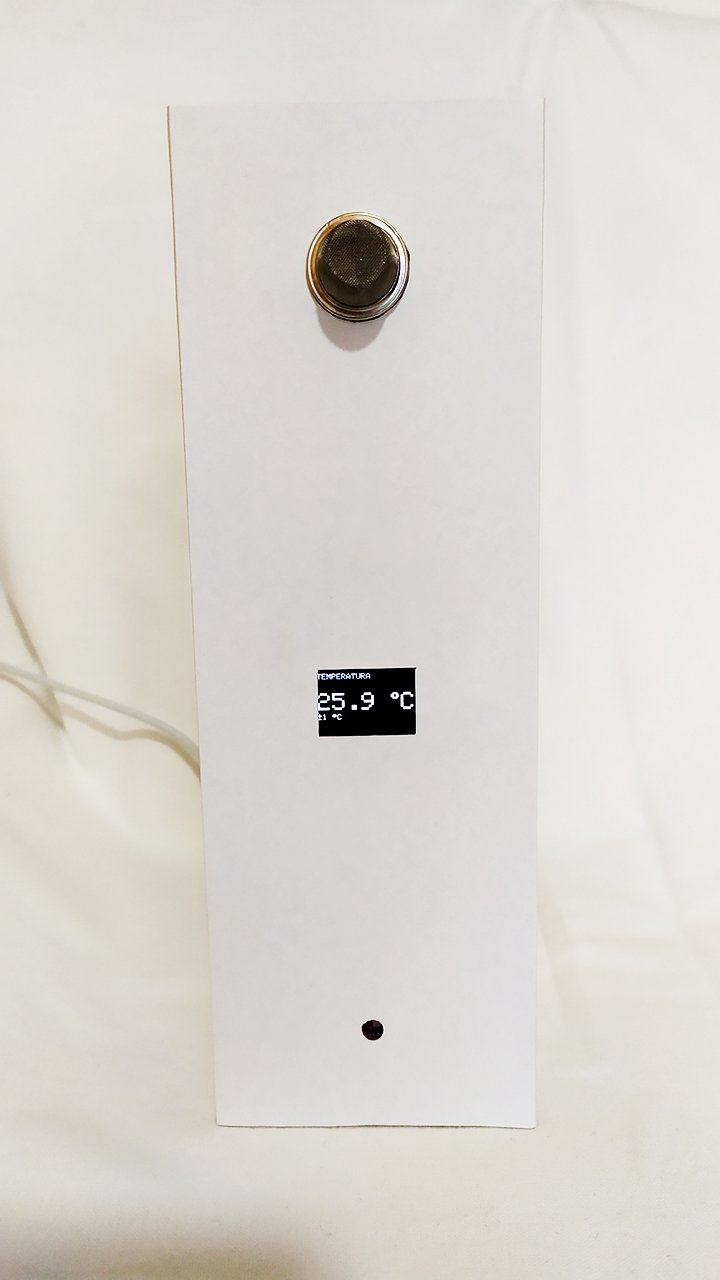

1. Wprowadzenie Podczas hobbystycznego majsterkowania może zdarzyć się, że zajdzie potrzeba zmierzenia, jakie dokładnie warunki atmosferyczne, czy jakość powietrza panuje w pomieszczeniu lub obszarze roboczym. Może być to na przykład "pojemnik" na drukarkę 3D, jak coś w stylu: Original Prusa i3 MK3 ENCLOSURE -Ikea Lack table - Prusa Research, IKEA Lack Enclosure Creality Ender 3 Compilation, IKEA LACK ENCLOSURE V1. Gdy chcemy sprawdzić jak bardzo nasza drukarka 3D nas truje, mimo, że możemy korzystać z pozornie bezpiecznego i biodegradowalnego PLA. Lub sprawdzić jaką temperaturę osiąga otoczenie podczas wielogodzinnej pracy i czy może to zagrażać elementom z tworzywa i konieczna jest dodatkowa wentylacja. Taki monitor może przydać się również do testów wydajności wyciągu lutowniczego, czyli urządzenia które powinno w sposób najlepiej całkowity odprowadzać z obszaru pracy szkodliwe opary. Zaprezentowany układ będzie oparty na czujnikach BME280 i MQ-135, a nie jak można było się spodziewać na GP2Y1010AU0F, czy też HM3301, lub czymś z rodziny PMS, jak PMS7003, PMS5003ST czy PMS3003. 2. Projekt i schemat Projekt będzie bazował na płytce deweloperskie ESP32, co zapewni dostęp do danych przez interfejs sieciowy, ale zostanie również wyposażony w wyświetlacz OLED. Za pomiary warunków odpowiadają wcześniej wspomniane BME280 i MQ-135. Całości dopełnia dzielnik napięcia dla wejścia analogowego MQ-135. Producent układu deklaruje, iż układ można zasilać w przedziale od 2.5V do 5V, to w dokumentacji widnieje jedynie wartość 5V jeśli chodzi o zasilanie czujnika i tego będziemy się trzymać. Komunikacja odbywa się po magistrali I2C. Całość zasilana jest napięciem 5V przy użyciu ładowarki impulsowej jakich pełno w naszych domach. Zasilanie można doprowadzić poprzez podwójny przewód microUSB lub pojedynczy i moduł z gniazdem microUSB. W drugim przypadku należy podać zasilanie na pin VIN o wartości od 7-12V poprzez przetwornicę Step-Up. 2.1. Schemat połączeń elektrycznych projektu. 3. Części i narzędzia Aby wykonać projekt będą nam potrzebne następujące elementy: ESP32 WiFi + BT 4.2- platforma z modułem ESP-WROOM-32 zgodny z ESP32-DevKit - 1 sztuka. BME280 - czujnik wilgotności, temperatury oraz ciśnienia 110kPa I2C/SPI - 3,3V - 1 sztuka. Czujnik alkoholu, benzyny, amoniaku - MQ-135 - 1 sztuka. Wyświetlacz OLED niebieski graficzny 1,3'' 128x64px I2C v2 - białe znaki - 1 sztuka. moduł z gniazdem microUSB - 1 sztuka, opcjonalnie. Przewód microUSB - 1 lub 2 sztuki, opcjonalnie. Zasilacz impulsowy 5V min. 1A - 1 sztuka. Lutownica, cyna, przewody i inne niezbędne narzędzia. Tu według własnego uznania i umiejętności. 4. Oprogramowanie Do ESP32 należy załadować kod z niewielką modyfikacją. Mianowicie w linii 17 i 18 należy wpisać nazwę swojej sieci i hasło: const char *ssid = "nazwa_sieci_wifi"; const char *password = "haslo_sieci_wifi"; Zapewni on możliwość korzystania z interfejsu sieciowego w sieci lokalnej pod adresem 192.168.0.150. Oczywiście wszelkie informacje zostaną również wyświetlone na ekranie OLED. KOD: #include <WiFi.h> #include <Wire.h> #include <Adafruit_GFX.h> #include <Adafruit_SSD1306.h> #include <Adafruit_Sensor.h> #include <Adafruit_BME280.h> #define SCREEN_WIDTH 128 #define SCREEN_HEIGHT 64 #define mq135analogpin (4) Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); Adafruit_BME280 bme; int h1, p1, jp1; float jp1v; const char *ssid = "nazwa_sieci_wifi"; const char *password = "haslo_sieci_wifi"; String header; WiFiServer server(80); void setup() { Serial.begin(115200); if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F("Nie ma OLED!")); for (;;); } bool status = bme.begin(0x76); if (!status) { Serial.println("Nie ma BME280!"); while (1); } Serial.print("Laczenie z siecia: "); Serial.println(ssid); IPAddress ip(192, 168, 0, 150); IPAddress gateway(192, 168, 0, 1); IPAddress subnet(255, 255, 255, 0); WiFi.config(ip, gateway, subnet); WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) { delay(100); Serial.print("."); } // Wyświetlanie przydzielonego adresu IP w sieci lokalnej i uruchomienie serwera WWW Serial.println(""); Serial.println("WiFi podlaczone."); Serial.println("Adres IP: "); Serial.println(WiFi.localIP()); server.begin(); delay(2000); display.clearDisplay(); display.setTextColor(WHITE); } void loop() { WiFiClient client = server.available(); if (client) { Serial.println("Nowy klient."); String currentLine = ""; while (client.connected()) { if (client.available()) { char c = client.read(); Serial.write(c); header += c; if (c == '\n') { if (currentLine.length() == 0) { client.println("HTTP/1.1 200 OK"); client.println("Content-type:text/html"); client.println("Connection: close"); client.println(); client.println("<!DOCTYPE HTML>"); client.println("<html lang=\"pl\">"); client.println("<head>"); client.println("<title>Monitor warunków pomieszczeniowych</title>"); client.println("<meta charset=\"utf-8\">"); client.println("<meta name=\"apple-mobile-web-app-capable\" content=\"yes\">"); client.println("<meta name=\"apple-mobile-web-app-status-bar-style\" content=\"black\">"); client.println("<meta name=\"robots\" content=\"none\">"); client.println("<meta name=\"viewport\" content=\"width=device-width, initial-scale=1\">"); client.println("<style>"); client.println("body {background: #313236; font: bold 42px Verdana, sans-serif; color: #fff; text-align: center; padding: 0; margin: 60px 0;}"); client.println("div {margin: 40px 0;}"); client.println("span {font-size: 24px; color: #999;}"); client.println("</style>"); client.println("</head>"); client.println("<body>"); client.println("<div>"); client.println("<span>TEMPERATURA</span><br>"); client.println(bme.readTemperature(), 1); client.println(" °C<br><span>± 1 °C</span>"); client.println("</div>"); client.println("<div>"); client.println("<span>WILGOTNOŚĆ</span><br>"); h1 = round(bme.readHumidity()); client.println(h1); client.println(" %<br><span>± 3 %</span>"); client.println("</div>"); client.println("<div>"); client.println("<span>CIŚNIENIE</span><br>"); p1 = round(bme.readPressure() / 100.0F); client.println(p1); client.println(" hPa<br><span>± 1 hPa</span>"); client.println("</div>"); client.println("<div>"); client.println("<span>JAKOŚĆ POWIETRZA</span><br>"); jp1 = analogRead(mq135analogpin); jp1v = (jp1/4095)*3; if (jp1v < 0.5) { client.println("DOBRA"); } else { client.println("ZLA!"); } client.println("</div>"); client.println("</body>"); client.println("</html>"); client.println(); break; } else { currentLine = ""; } } else if (c != '\r') { currentLine += c; } } } header = ""; client.stop(); Serial.println("Klient rozlaczony."); Serial.println(""); } display.clearDisplay(); display.cp437(true); // temperatura display.setTextSize(1); display.setCursor(0, 0); display.print("TEMPERATURA"); display.setTextSize(3); display.setCursor(0, 24); display.print(String(bme.readTemperature(), 1)); display.print(" "); display.setTextSize(2); display.write(248); display.setTextSize(3); display.print("C"); display.setCursor(0, 50); display.setTextSize(1); display.write(241); display.print("1 "); display.write(248); display.print("C"); display.display(); delay(2000); display.clearDisplay(); // wilgotnosc display.setTextSize(1); display.setCursor(0, 0); display.print("WILGOTNOSC"); display.setTextSize(3); display.setCursor(0, 24); h1 = round(bme.readHumidity()); display.print(String(h1)); display.print(" "); display.write(37); display.setCursor(0, 50); display.setTextSize(1); display.write(241); display.print("3 "); display.write(37); display.display(); delay(2000); display.clearDisplay(); // cisnienie display.setTextSize(1); display.setCursor(0, 0); display.print("CISNIENIE"); display.setTextSize(3); display.setCursor(0, 24); p1 = round(bme.readPressure() / 100.0F); display.print(String(p1)); display.print(" "); display.setTextSize(2); display.print("hPa"); display.setCursor(0, 50); display.setTextSize(1); display.write(241); display.print("1 "); display.print("hPa"); display.display(); delay(2000); display.clearDisplay(); // jakosc powietrza display.setTextSize(1); display.setCursor(0, 0); display.print("JAKOSC POWIETRZA"); display.setTextSize(3); display.setCursor(0, 28); jp1 = analogRead(mq135analogpin); jp1v = (jp1/4095)*3; if (jp1v < 0.5) { display.print("DOBRA"); } else { display.print("ZLA!"); } display.display(); delay(2000); } 5. Efekt końcowy Tak oto prezentuje się prototyp, efekt końcowy i interfejs sieciowy. 5.1. Pierwszy prototyp, jeszcze bez dzielnika napięcia i innych mniejszych zmian. 5.2. Gotowe urządzenie, prezentacje wszystkich wyników na ekranie OLED. 5.3. Zużycie energii elektrycznej podczas pracy urządzenia. 5.4. Interfejs sieciowy dostępny pod adresem 192.168.0.150

Elektroniczny Multitool Jak się zaczęło? Ano zaczęło się od tego, że zanabyłem sobie hulajnogę elektryczną. Długo i sumiennie przeglądałem różne recenzje, opisy, wertowałem informacje, aż w końcu zdecydowałem się na Airwheel Z5 Strong, którą na marginesie polecam. Pomimo wielu zalet - w tym kilku rozwiązań unikalnych w tym segmencie urządzeń, jak na przykład wygodne podesty albo łatwo wymienny akumulator - ma jednak pewną niewielką wadę: brak wyświetlacza informującego na przykład o bieżącej prędkości czy o przejechanej drodze. Ponieważ od jakiegoś czasu bawię się Arduino, stwierdziłem, że stosunkowo łatwo powinno dać się skonstruować taki licznik samodzielnie - wystarczy przecież zastosować GPS, który uniezależnia mnie od rozwiązań zastosowanych w hulajnodze. Zacząłem więc powoli kolekcjonować wszystkie niezbędne komponenty. Wyświetlacz Zacząłem trochę nietypowo, bo od wyświetlacza. Zrobiłem już kilka projektów na wyświetlaczach znakowych, ale - oczywiście - nie dają one takich możliwości, jak solidny, kolorowy, a najlepiej dotykowy wyświetlacz. Mój wybór padł na dotykowy wyświetlacz 2.4", pracujący z rozdzielczością 320x240 i komunikujący się przez popularny protokół SPI. Mój wygląda nieco inaczej niż ten w sklepie, ale różnią się płytką z kontrolerem, wyświetlacz jest ten sam. Kontroler Obejrzałem sobie sporo filmików dotyczących podłączania wyświetlaczy do Arduino i uderzyło mnie to, że w większości przypadków liczba klatek na sekundę osiągała bardzo często wartości jednocyfrowe. Jest to zrozumiałe - wszelkie Uno, Leonardo, Micro i tak dalej są taktowane ze stosunkowo małymi częstotliwościami, a przynajmniej zbyt małymi, by osiągnąć zadowalające rezultaty graficzne. Dlatego tym razem porzuciłem całę rodzinę *ino na rzecz chyba nieco mniej znanego kontrolera, Teensy 3.5. Kosztuje swoje, ale dostajemy naprawdę ciężką artylerię: 120 Mhz, 512 kB Flash, 192 kB RAMu, 62 piny, zintegrowany zegar czasu rzeczywistego (trzeba go tylko zasilić bateryjką CR2032), czytnik kart microSD i oczywiście możliwość programowania przez micro USB, bez konieczności stosowania programatorów. Polecam, korzystanie z takiego kombajnu to naprawdę czysta przyjemność. GPS Ta decyzja była stosunkowo prosta, zdecydowałem się na rozwiązanie ekonomiczne i kupiłem prosty GPS komunikujący się przez UART (szeregowo). Przyznam szczerze, że po zakupie Teensy trochę szkoda było mi poświęcić taki świetny kontroler li tylko na licznik do hulajnogi. Dlatego zanabyłem jeszcze popularny czujnik pogodowy BME280 i stwierdziłem, że w czasie, gdy nie będę korzystał z urządzenia jako licznika, zrobię z niego małą stację pogodową. Na wyposażeniu urządzenia znalazł się również czujnik położenia MPU9250, bo zamierzałem napisać rejestrator pochyłości podłoża (i ewentualnie również jego jakości), ale w końcu z tego pomysłu zrezygnowałem. Być może za jakiś czas dopiszę sobie do urządzenia cyfrową poziomicę. Konstrukcja Zacząłem od płytki prototypowej, która błyskawicznie zamieniła się na totalnie zagmatwaną pajęczą sieć przewodów kydexowych. Myślałem na początku, że poprzestanę na niej, ale plątanina ta wyglądała tak dramatycznie, że z pomysłu w końcu zrezygnowałem, traktując go tylko jako prototyp. Sprawdziłem, czy wszystkie urządzenia będą pracowały prawidłowo i generalnie każdy moduł udało mi się uruchomić i pobrać z niego dane, z tym wyjątkiem, że BME280 i MPU9250 odmawiały współpracy podłączone do jednej szyny I2C. Szczęśliwie Teensy oferuje tych szyn chyba z pięć, więc przepiąłem BME na inną i wszystko wstało bez problemu. Kiedy wszystko działało, siadłem do Eagle'a i zaprojektowałem PCB, który miał zastąpić tę nieszczęsną płytkę prototypową. W Polsce jest kilka firm, które wykonują nawet pojedyncze sztuki takich płytek, a moją zamówiłem w firmie Satland Prototype. Musiałem poczekać dwa tygodnie, ale w końcu płytka doszła pocztą i mogłem zacząć lutować. Jakiś czas temu wyposażyłem się w drukarkę 3D, więc po zlutowaniu (i uruchomieniu) wszystkiego siadłem do Fusion 360 i zaprojektowałem obudowę na całe urządzenie. Zadbałem o to, żeby BME został odseparowany wewnętrzną ścianką od reszty urządzenia, bo ekran LCD potrafi się grzać i zafałszowuje odczyty. GPS zamocowałem w osobnym miejscu, wsunięty w odpowiedni slot i zabezpieczony ścianką z drugiej strony, ponieważ niestety wersja, którą kupiłem, nie posiadała żadnych otworów montażowych. Płytka z komponentami siedzi w przygotowanym na jej wymiary wgłębieniu i jest ściśnięta pomiędzy dwiema częściami obudowy, więc nie ma możliwości się przesunąć. Do tego otwór na wyświetlacz, siateczka w przedniej ściance przepuszczająca powietrze do czujnika pogodowego i tyle. Słowo komentarza, bo pewnie padnie takie pytanie: schemat dotyczy nowej wersji płytki z usuniętym radyjkiem NRF, na zdjęciu jest starsza wersja - szczegóły na końcu artykułu. Programowanie Proces programowania musiałem rozłożyć w czasie, ale projekt szedł powoli do przodu. Zacząłem od części pogodowej, ogrom miejsca w programowalnej pamięci kontrolera pozwolił mi poszaleć, więc przygotowałem sobie w C++ klasy odpowiedzialne za obsługę interfejsu użytkownika, spięcie różnych modułów w jedną całość, wyświetlanie grafiki i tak dalej. Również i tym razem dałem się ponieść - nie mogłem znaleźć w Internecie dobrego programu do generowania czcionek w formacie zrozumiałym dla biblioteki ILI9341_t3 przygotowanej przez twórcę Teensy (działa ona szybciej od regularnej biblioteki), a zależało mi na czcionce siedmiosegmentowej - takiej trochę "retro" (widać na screenach). Zapytałem więc Paula o kilka rzeczy, siadłem któregoś wieczoru i wyrzeźbiłem edytor czcionek dla ILI9341_t3. Mój prosty programik może się podobać lub nie, ale najlepszą alternatywą jaką znalazłem jest gigantyczne makro w Excelu, więc sami rozumiecie... Dużym odkryciem było dla mnie, że na platformę Arduino można już programować w Visual Studio Code - Arduino Studio jest wciąż wymagane (bo zawiera wszystkie narzędzia potrzebne do zbudowania programu dla kontrolerka), ale tak naprawdę wszystkie operacje - budowanie, wrzucanie na płytkę, monitor portu szeregowego - można już obsłużyć bezpośrednio w tym świetnym środowisku. Tylko że... niestety Teensy nie jest całkowicie zgodne z Arduino i do budowania na tę platformę potrzebny jest dodatkowy programik, Teensyduino, który nieco modyfikuje Arduino Studio i nie jest kompatybilny z VS Code. Tym niemniej, większość developmentu zrealizowałem w tym ostatnim, jedynie budując i wrzucając aplikację na urządzenie przy pomocy AS. Zastosowałem też własny mechanizm podwójnego buforowania: cały obraz buduję w RAMie i wyświetlam go hurtem w jednym kroku. Ogranicza to trochę lag związany z wyświetlaniem poszczególnych elementów, opóźnienie wciąż jest, ale jest znacznie mniej zauważalne. Kosztowało mnie to prawie połowę pamięci RAM, ale z uwagi na to, że pozostałe komponenty aplikacji prawie go nie zużywają, mogłem sobie na to pozwolić. Źródła trzymam na Gitlabie, chcecie obejrzeć - sklonujcie sobie repo. Efekt W chwili obecnej płytka w trybie stacji pogodowej wyświetla klasycznie: temperaturę, ciśnienie i wilgotność, a także wykresy: bieżący (jasna linia - jeden piksel to 15 sekund) i historia - 1h, 8h lub 24h wstecz.Tryby można przełączać po dotknięciu ekranu - pojawia się wtedy proste menu. Aplikacja wyposażona jest w wygaszacz ekranu, który zapobiega wypaleniu pikseli - szczególnie, że w trybie stacji pogodowej bardzo dużo z nich mogłoby być na to narażone. Po 30 sekundach ekran się wyłącza (wygasza), a włącza ponownie po dotknięciu. Niestety nie udało mi się wyłączyć jego podświetlenia - doczytałem, że w tym ekranie programowo nie da się tego zrobić. Szkoda. W trybie GPS wyświetlane są na razie podstawowe informacje wczytane z odbiornika: prędkość, wysokość n.p.m., kierunek jazdy, liczba satelit, z których odczytywane są dane oraz położenie geograficzne - długość i szerokość. Za jakiś czas dopiszę pewnie tryb "rowerowy", czyli przebyta droga, średnia i maksymalna prędkość i tak dalej. Aplikację mam napisaną na tyle modularnie, że teraz taki moduł mogę już sobie praktycznie niewielkim kosztem poskładać "z klocków". Problemy Człowiek uczy się na błędach, a mądry człowiek na błędach innych. Podczas rozwijania tego projektu nadziałem się na mnóstwo problemów, więc podzielę się moimi rozwiązaniami - być może komuś oszczędzi to czasu i nerwów. Po pierwsze, zasilanie - w dwóch odsłonach. Pierwsza odsłona - pierwotnie na płytce znajdowało się jeszcze radyjko NRF24, ponieważ jakiś czas temu zbudowałem sobie "satelitę" - małą płytkę z czujnikiem temperatury i wilgotności zasilaną z bateryjki CR2032: miałem nadzieję, że w trybie stacji pogodowej urządzenie będzie również ściągało informacje z tego źródła. Testy bez GPSu wypadły pozytywnie - to widać na zdjęciach - ale po podłączeniu wszystkiego i włączeniu zasilania, ekran rozbłysł na chwilę, a potem powolutku przygasł i zgasł całkowicie. Podejrzewałem od razu NRF, chciałem go rozlutować, ale w trakcie tego procesu oderwałem jeden pad na płytce, więc nie miałem już możliwości łatwego sprawdzenia, czy to on jest winien. Żeby uniknąć dalszych uszkodzeń, podrzuciłem płytkę ojcu, który w pracy ma wysokiej klasy rozlutownicę, a ja zaprojektowałem w międzyczasie drugą, tym razem już bez NRFa. Warto zawsze sprawdzić, czy uda się zasilić wszystkie komponenty - ja leniwie pociągnąłem zasilanie wszystkiego z płytki, a mogłem przecież wstawić na płytkę port microSD i pociągnąć dodatkowe ścieżki bezpośrednio z niego - wtedy obciążyłbym zasilacz (który pewnie nawet by nie sapnął), a nie samą płytkę. Druga kwestia - hulajnoga, którą kupiłem, ma w baterii wyjście USB - można (według instrukcji) doładowywać sobie na przykład komórkę (traktować akumulator jako powerbank). Również do tego portu podłączana jest latareczka, którą można sobie włączyć podczas jazdy. Niestety podczas prób terenowych okazało się, że przysiad napięcia podczas rozpędzania jest tak duży, że płytka gaśnie albo się zawiesza. Musiałem więc zasilić ją z osobnego powerbanku, w przyszłości pomyślę nad zasileniem płytki z osobnego akumulatora albo po prostu baterii. Teraz BME280 - małe ostrzeżenie. Układzik jest rewelacyjny, malutki i stosunkowo dokładny... ale się grzeje! Potrafi rozgrzać się na tyle, że zafałszowuje informacje o temperaturze o 1.5-2 stopnie. Rozwiązanie (proponowane nawet przez Boscha) polega na zmniejszeniu dokładności pomiaru (urządzenie może działać w trybie oversampling, czyli robi np. 8 pomiarów i uśrednia - należy to wyłączyć), wyłączeniu filtrowania (które również poprawia jakość pomiarów), przełączyć się w tryb "forced" - wtedy płytka robi pomiar tylko na życzenie - i ograniczyć pomiary do jednego na minutę (!). Ja nie ograniczyłem się tak bardzo, pomiary mam co 15 sekund, ale mimo wszystko układ się grzeje i na początku na wykresie widać delikatny skok temperatury, który po chwili się stabilizuje. Jest również prawdopodobne, że grzeje się nie tyle BME, co wyświetlacz - podobny problem miałem w innej stacji pogodowej z wyświetlaczem znakowym. Tam temperatura skakała do góry o kilka stopniu po uruchomieniu. Kwestia estetyki - nie zadbałem o to, żeby schować obramowanie ekranu z widocznymi ścieżkami panelu dotykowego. W innych projektach nie popełniam już tego błędu, widoczny jest sam ekran (wygląda to o niebo lepiej). Ogólnie jednak jestem zadowolony, płytka jest rozwojowa, a nowe funkcjonalności mogę dodawać programowo, więc podejrzewam, że wzbogacę ją jeszcze o kilka dodatkowych trybów pracy.
