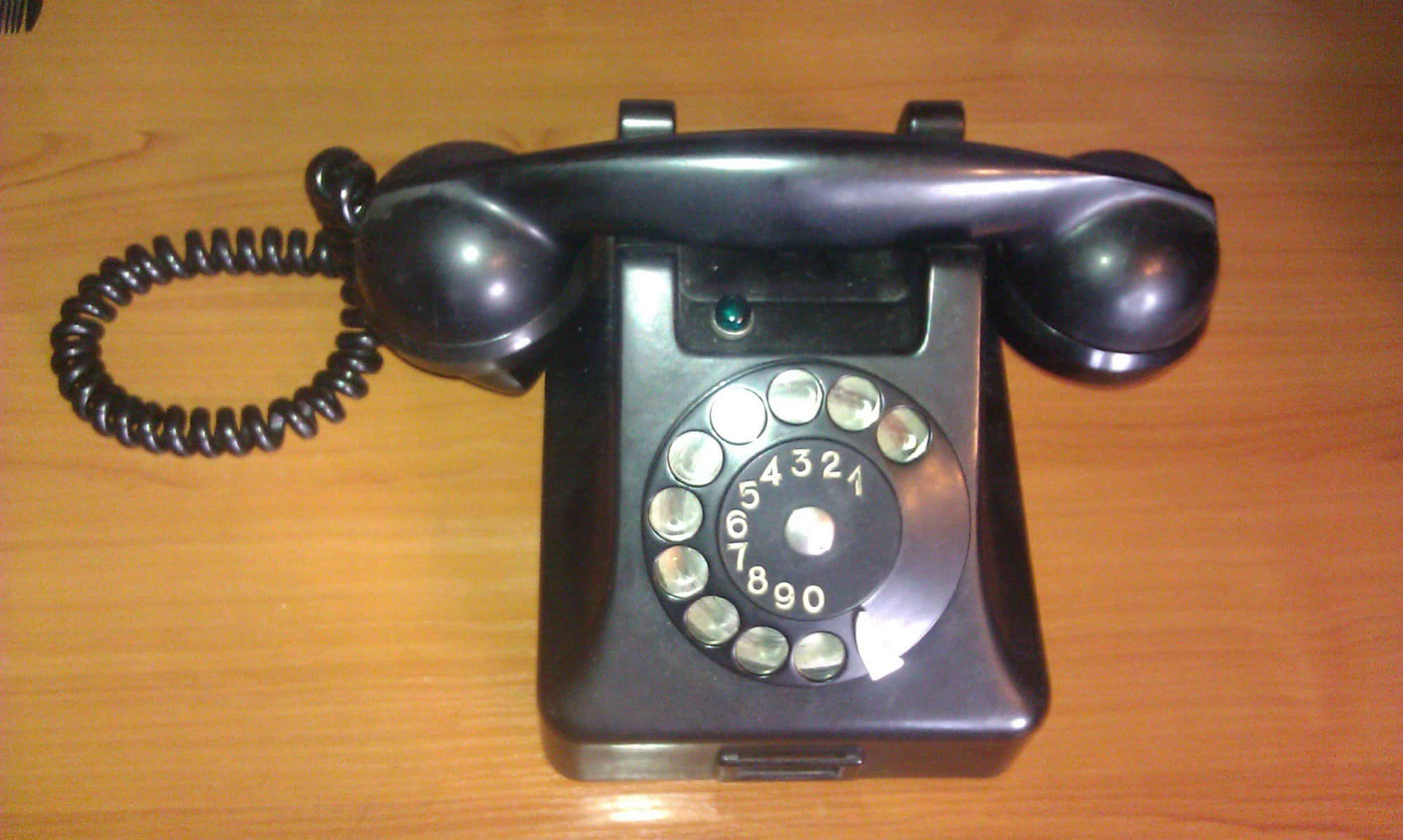

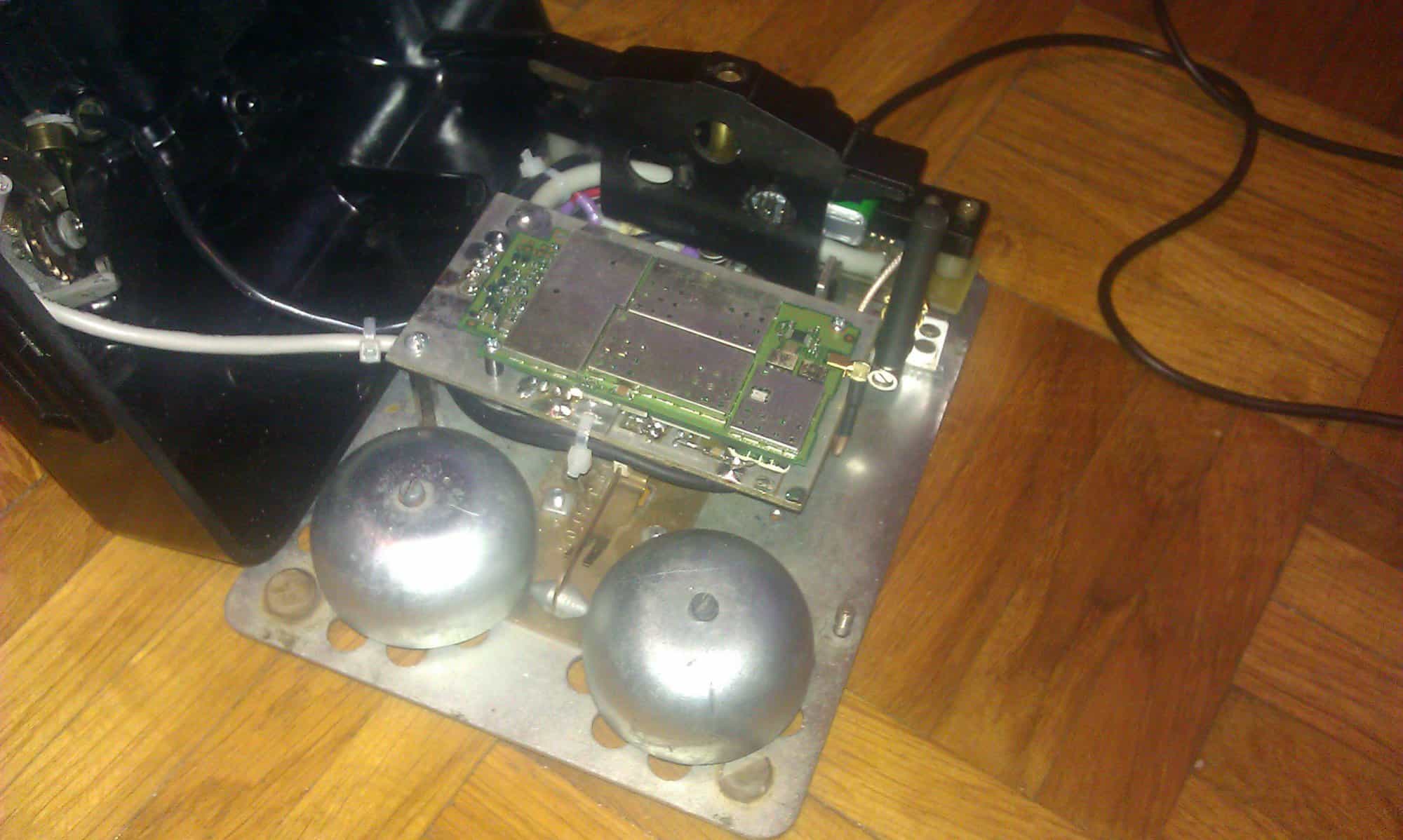

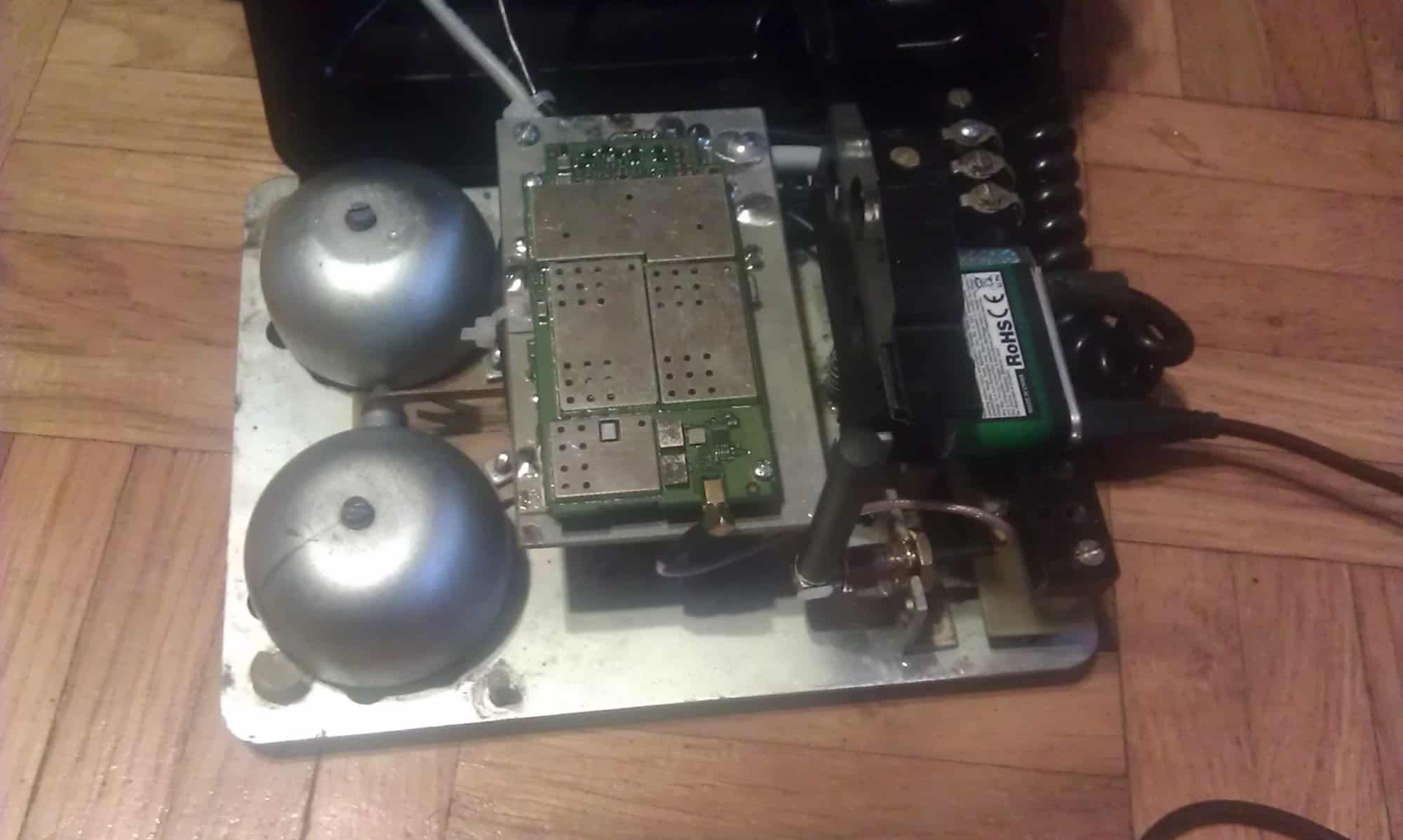

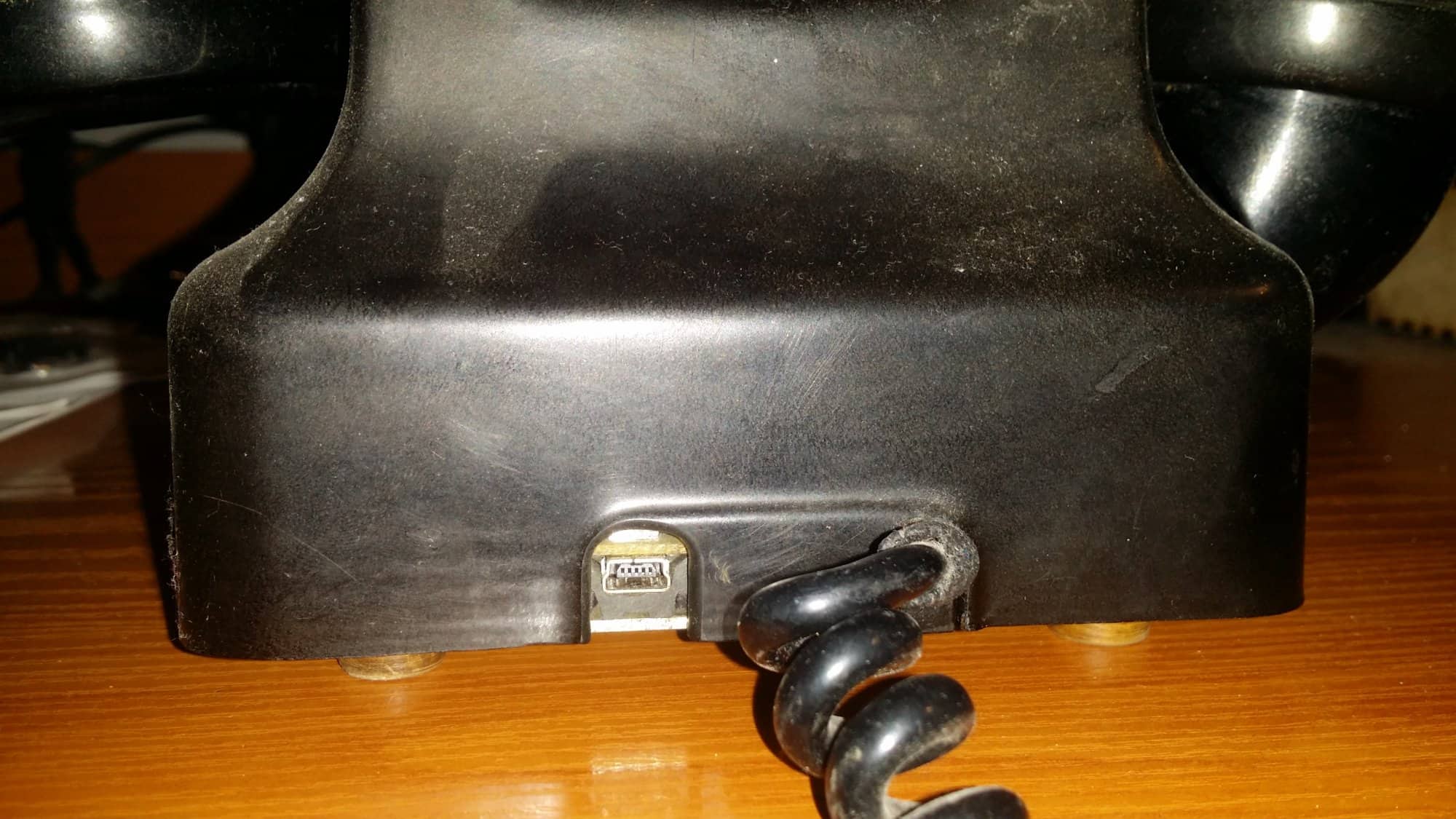

Popularny post atlantis86 Napisano Styczeń 14, 2019 Popularny post Udostępnij Napisano Styczeń 14, 2019 (edytowany) Tym razem prezentuję jeden z moich starszych projektów. Powstał on w 2013 roku, będąc pierwszą poważniejszą próbą umiejętności zdobytych podczas nauki programowania mikrokontrolerów AVR. Wszystko zaczęło się jakiś czas wcześniej, gdy do moich rąk trafił stary, polski telefon z tarczą numerową, wyprodukowany przez przedsiębiorstwo RWT w latach sześćdziesiątych. Któryś z poprzednich właścicieli tego urządzenia potraktował je jako źródło części - wewnątrz brakowało większości elementów potrzebnych do normalnej pracy. Na szczęście obudowa zachowała się w idealnym stanie. Przywrócenie telefonu do stanu oryginalnego mijało się z celem, więc w najlepszym razie mógłby on służyć za stylową dekorację. W pewnym momencie wpadłem na inny pomysł co do zastosowania tego zabytku. Mniej więcej w tym samym czasie udało mi się bowiem zdobyć kilka modułów GSM Motorola D15, wymontowanych ze złomowanych centralek alarmowych. Rozwiązanie nasuwało się samo - zrobić z tego "komórkę". 🙂 Urządzenie działa w oparciu o mikrokontroler Atmega328, którego głównym zadaniem jest sterowanie modułem GSM za pomocą komend AT. Układ zajmuje się także zliczaniem impulsów wysyłanych przez tarczę numerową podczas wybierania numeru, a także generuje sygnał PWM udający sygnały wybierania i zajętości, Najbardziej problematycznym elementem był dzwonek, wymagający do działania cyklicznych zmian przepływu prądu. Zadanie to jest realizowane prze prosty półmostek H. Ponieważ dzwonek wymaga do pracy napięcia co najmniej kilkudziesięciu V, w grę wchodziły dwa rozwiązania: zbudowanie przetwornicy albo przewinięcie uzwojeń. Zdecydowałem się na drugie z nich. Urządzenie wyposażone jest we wbudowany akumulator litowo-polimerowy oraz scalony kontroler ładowania MCP73831T. Podczas budowy telefonu popełniłem kilka błedów oraz poszedłem na kilka kompromisów, na które dzisiaj w żadnym razie bym się nie zgodził. Najważniejsze problemy tej konstrukcji to: Pojawiające się okazjonalnie zakłócenia, będące wynikiem zastosowania modułu GSM bez różnicowego toru audio. Dziś zastosowałbym któryś z tanich i ogólnodostępnych modułów GSM. Brak stabilnego zasilania. Cała elektronika jest zasilana bezpośrednio napięciem akumulatora. Nie stanowi to problemu, ponieważ wartości mieszczą się w dopuszczalnych warunkach pracy wszystkich elementów, a wraz z rozładowywaniem akumulatora zmienia się wspólny punk odniesienia, wyznaczany przez VCC. Dzisiaj jednak zastosowałbym przetwornicę S7V8F3. Program został napisany w sposób blokujący, w oparciu o "delay'e" oraz pętle oczekujące na wykonanie określonego zadania. Z uwagi na powyższe projekt w końcu doczeka się zapewne uwspółcześnionej rewizji. Edytowano Styczeń 15, 2019 przez Treker Poprawiłem formatowanie. 3 Cytuj Link do komentarza Share on other sites More sharing options...
