Zakłócenia przy komunikacji BT

[Bachu]

Witam!

Ostatnio męczę się z problemem przy przesyłaniu wartości za pomocą dwóch modułów BT HC-05 ZS-040. Stworzyłem dwie konfiguracje, gdzie moduł MASTER jest zasilony ze sterownika i z osobnego zasilania.  Najlepiej będzie, jak pokaże jak to działa na filmie. Większy ekran będzie monitorem odbioru, a mniejszy monitorem wysyłu.

Ustawienia modułów

Podłączony do rękawicy(Master):

ROLE = 1
CMODE=1
BAUD RATE = 9600,0,0

Podłączony do płytki stykowej(Slave):

ROLE=0
CMODE=0
BAUD RATE=9600,0,0

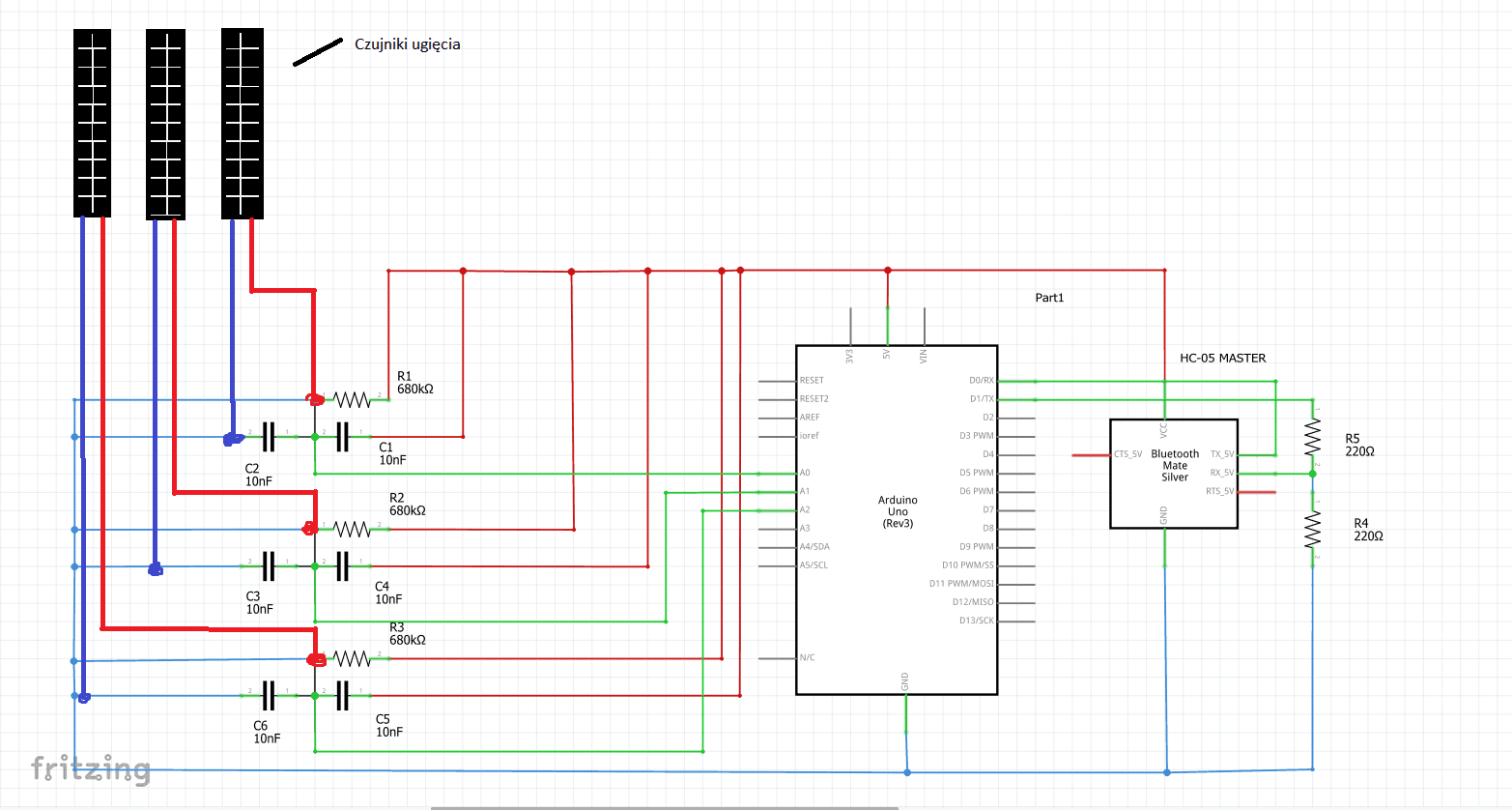

Schemat pierwszej konfiguracji:

Rezystor R5 - 1k Ohm
Rezystor R4 - 2k Ohm
Rezystory R1, R2 i R3 mają po 820k Ohm

Nagranie z odczytami:



Program odbioru:

#include<Servo.h>
#include<Wire.h>
#include<Adafruit_PWMServoDriver.h>

Adafruit_PWMServoDriver pwm = Adafruit_PWMServoDriver();



const byte numChars = 32;
char receivedChars[numChars];
char tempChars[numChars];

uint8_t servonum = 1;
uint8_t servonum2 = 2;
uint8_t servonum3 = 3;

int motorOut, staryx, odczytx;
int odczyt0;
int odczyt = 0;
int odczyt2 = 0;
int odczyt4 = 0;
int odczyt5 = 0;
int stary;
String all, value1, value2, value3, value4, value5;
boolean noweDane = false;

//============

void setup() {
    Serial.begin(9600);
    pwm.begin();
    pwm.setPWMFreq(50);
    yield();
}

 void proba(int odczytx, int staryx, int motorOut)
  {
   if (odczytx < staryx) {
  for(int i=staryx;i>odczytx;i--)
   {
    Serial.println(i);
    pwm.setPWM(motorOut, 0, i);
    delay(1);
   }

  }
    else if (odczytx > staryx) {
      for(int i=staryx;i<odczytx;i++)
   {
    Serial.println(i);
    pwm.setPWM(motorOut, 0, i);
    delay(1);
   }
 }
}


//============

void loop() {
    recvWithStartEndMarkers();
    if (noweDane == true) {
        strcpy(tempChars, receivedChars);

        parseData();
        showParsedData();
        noweDane = false;
    }
}




//============

void recvWithStartEndMarkers() {
    static boolean recvInProgress = false;
    static byte ndx = 0;
    char startMarker = '<';
    char endMarker = '>';
    char rc;

    while (Serial.available() > 0 && noweDane == false) {
        rc = Serial.read();

        if (recvInProgress == true) {
            if (rc != endMarker) {
                receivedChars[ndx] = rc;
                ndx++;
                if (ndx >= numChars) {
                    ndx = numChars - 1;
                }
            }
            else {
                receivedChars[ndx] = '\0';
                recvInProgress = false;
                ndx = 0;
                noweDane = true;
            }
        }

        else if (rc == startMarker) {
            recvInProgress = true;
        }
    }
}

//============

void parseData() {

    char * strtokIndx;

    strtokIndx = strtok(tempChars,",");
    odczyt0 = atoi(strtokIndx);

    strtokIndx = strtok(NULL, ",");
    odczyt = atoi(strtokIndx);

    strtokIndx = strtok(NULL, ",");
    odczyt2 = atoi(strtokIndx);

   strtokIndx = strtok(NULL, ",");
    odczyt4 = atoi(strtokIndx);

   strtokIndx = strtok(NULL, ",");
    odczyt5 = atoi(strtokIndx);
}

//============

void showParsedData() {
  value1 = String(odczyt0/ 1, DEC);
  value2 = String(odczyt / 1, DEC);
  value3 = String(odczyt2 / 1, DEC);
  value4 = String(odczyt4 / 1, DEC);
  value5 = String(odczyt5 / 1, DEC);

  all = "<" + value1 + "," + value2 + "," + value3 + "," + value4 + "," + value5 + ">";

  Serial.println(all);
}

Jak widać na filmie, przy podłączonym module odczyty z czujników ugięcia co jakiś czas samoistnie się zmieniają. Przy module BT odłączonym od zasilania ten problem nie występuje.

                                                                                                                                       Konfiguracja z osobnym zasilaniem

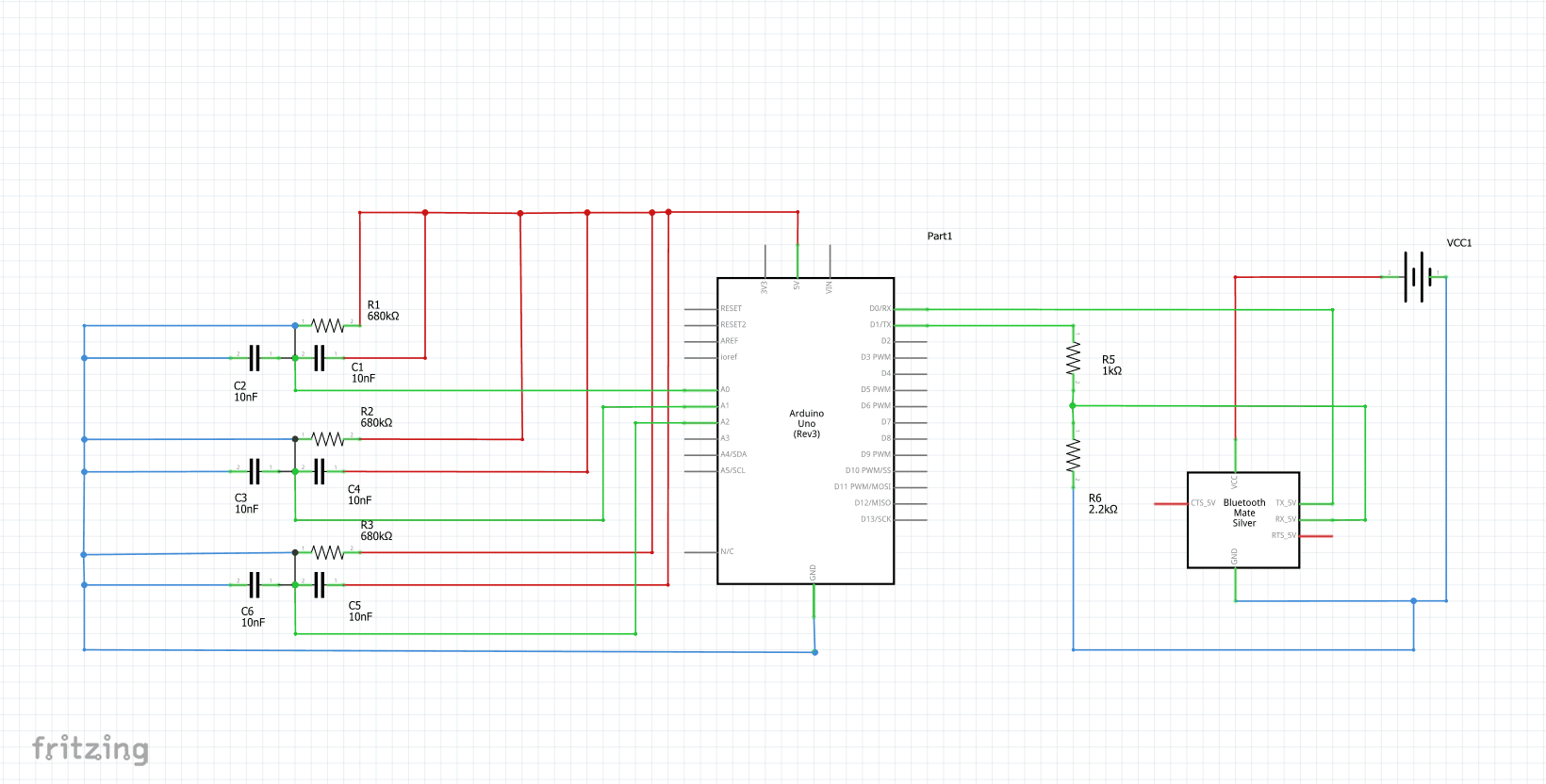

Schemat:

Tutaj moduł został zasilony osobno z zestawu baterii o łącznym napięciu 6V. (Na tym schemacie także znajdują się czujniki ugięcia)

Nagranie z odczytami:

Tutaj jak widać odczyty nie zmieniają się samoistnie, lecz w trakcie transmisji, moduły "gubią" dane. Program odbioru jak i wysyłu przy pierwszej i drugiej konfiguracji jest taki sam.

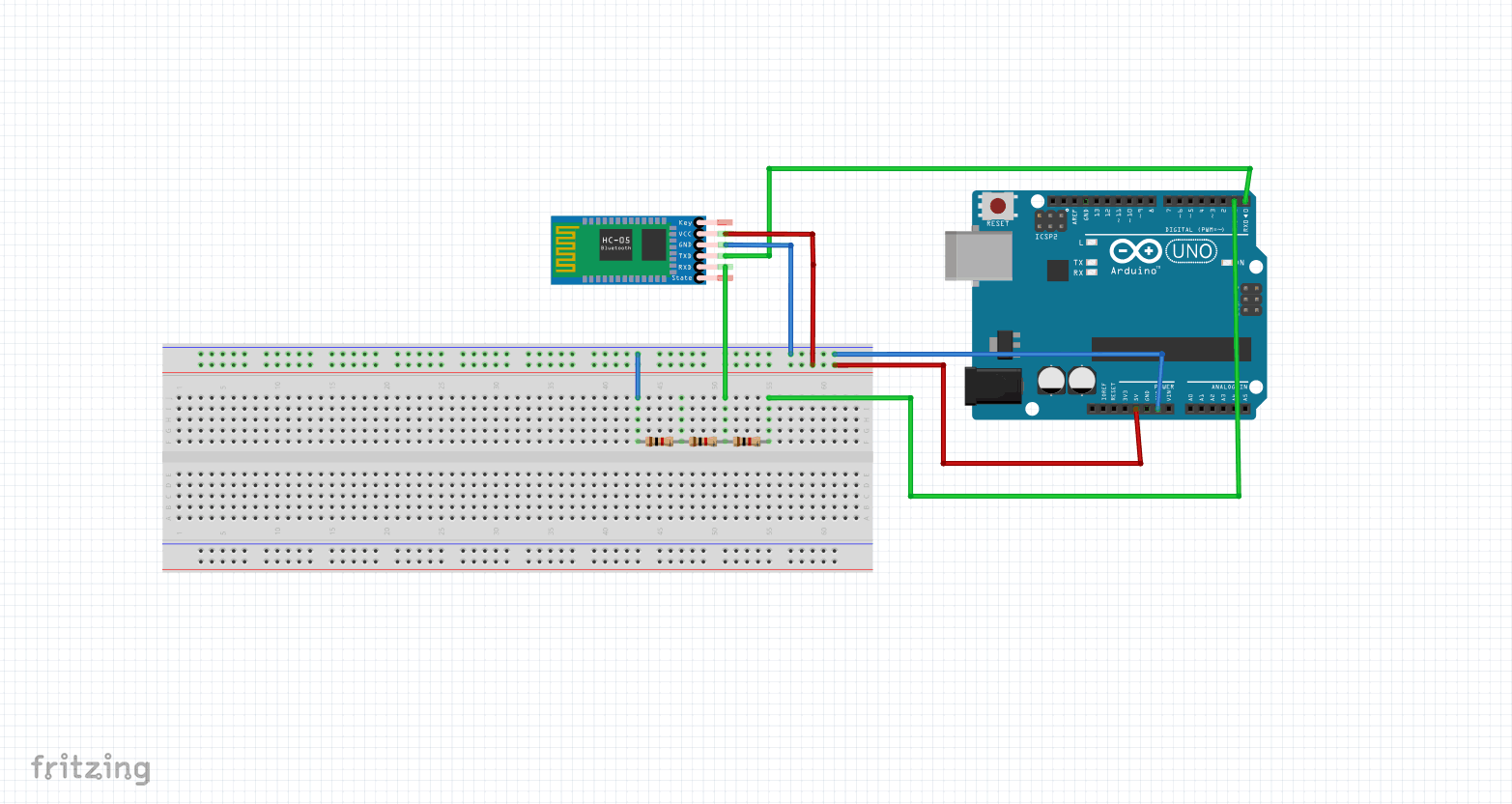

Schemat podłączenia drugiego modułu (SLAVE):

Czy jest możliwość wyeliminowania tych zakłóceń przy wysyle z modułem zasilonym z płytki? Będę bardzo wdzięczny za jakiekolwiek rady. Pozdrawiam!

[kaczakat]

Zbyt wiele tu pisać, na początek nie można używać tego samego UART do połączenia z BT i monitorowania UNO, UART jest interfejsem 1:1. W UNO można go używać tylko wtedy gdy nie używasz USB. Jak potrzebujesz użyć dwóch UART to co najmniej Arduino Leonardo/MICRO, do PC łączy się przez USB wbudowane w Atmegę - Serial, a TX/RX na płytce to Serial1 i nim komunikujesz się z BT. Prędkość ustaw na max ile się da, by procesor miał czas na inne rzeczy w loop. Nie pokazujesz programu nadawczego, a on może być ważniejszy tutaj. Każdą transmisję zacznij od kolejnego numeru porządkowego, możesz skopiować sobie wtedy dwa teksty i je porównać, tak to nie wiesz która linijka wysłana odpowiada odebranej. Oczekujesz że ktoś przeanalizuje te fruwające liczby na ekranie? Przechodzisz test Turinga?

[Bachu]

String all;
String value1, value2, value3, value4, value5;
int pierwszy_pomiar0, pierwszy_pomiar1, pierwszy_pomiar2;
int minim0 = 650;
int minim1 = 650;
int minim2 = 650;
int poprzedni_odczyt0, poprzedni_odczyt1, poprzedni_odczyt2;
int stary0, stary1, stary2;
int wynik0, wynik1, wynik2, wynik3, wynik4;


void setup() {
  Serial.begin(9600);

 for (int i=0; i <= 10; i++)
  {
    Serial.println("setup");
    pierwszy_pomiar0 = analogRead(A0);
    pierwszy_pomiar0 = map(pierwszy_pomiar0, 40, 115, 0, 180);
    pierwszy_pomiar0 = map(pierwszy_pomiar0, 0, 180, 650, 2350);
    pierwszy_pomiar0 = int(float(pierwszy_pomiar0) / 1000000 * 50 * 4096);

 if (pierwszy_pomiar0 < minim0)
      {
        minim0=pierwszy_pomiar0;
      }

    pierwszy_pomiar1 = analogRead(A1);
    pierwszy_pomiar1 = map(pierwszy_pomiar1, 30, 75, 0, 180);
    pierwszy_pomiar1 = map(pierwszy_pomiar1, 0, 180, 650, 2350);
    pierwszy_pomiar1 = int(float(pierwszy_pomiar1) / 1000000 * 50 * 4096);

 if (pierwszy_pomiar1 < minim1)
      {
        minim1=pierwszy_pomiar1;
      }

    pierwszy_pomiar2 = analogRead(A2);
    pierwszy_pomiar2 = map(pierwszy_pomiar2, 40, 110, 180, 0);
    pierwszy_pomiar2 = map(pierwszy_pomiar2, 180, 0, 2350, 650);
    pierwszy_pomiar2 = int(float(pierwszy_pomiar2) / 1000000 * 50 * 4096);

 if (pierwszy_pomiar2 < minim2)
      {
        minim2=pierwszy_pomiar2;
      }

 delay(20);
  }
   poprzedni_odczyt0 = minim0;
   poprzedni_odczyt1 = minim1;
   poprzedni_odczyt2 = minim2;

}

void loop() {
   pierwszy_pomiar0 = analogRead(A0);
   pierwszy_pomiar0 = map(pierwszy_pomiar0, 40, 115, 0, 180);
   pierwszy_pomiar0 = map(pierwszy_pomiar0, 0, 180, 650, 2350);
   pierwszy_pomiar0 = int(float(pierwszy_pomiar0) / 1000000 * 50 * 4096);

  stary0 = abs(pierwszy_pomiar0 - poprzedni_odczyt0);

if (stary0 > 10 && stary0 < 100) {
  wynik0 = pierwszy_pomiar0;
  poprzedni_odczyt0 = pierwszy_pomiar0;
}
else {
  wynik0 = poprzedni_odczyt0;
}

   pierwszy_pomiar1 = analogRead(A1);
   pierwszy_pomiar1 = map(pierwszy_pomiar1, 30, 75, 0, 180);
   pierwszy_pomiar1 = map(pierwszy_pomiar1, 0, 180, 650, 2350);
   pierwszy_pomiar1 = int(float(pierwszy_pomiar1) / 1000000 * 50 * 4096);

  stary1 = abs(pierwszy_pomiar1 - poprzedni_odczyt1);

if (stary1 > 15 && stary1 < 100) {
  wynik1 = pierwszy_pomiar1;
  poprzedni_odczyt1 = pierwszy_pomiar1;
}
else {
  wynik1 = poprzedni_odczyt1;
}

   pierwszy_pomiar2 = analogRead(A2);
   pierwszy_pomiar2 = map(pierwszy_pomiar2, 40, 110, 180, 0);
   pierwszy_pomiar2 = map(pierwszy_pomiar2, 180, 0, 2350, 650);
   pierwszy_pomiar2 = int(float(pierwszy_pomiar2) / 1000000 * 50 * 4096);



  stary2 = abs(pierwszy_pomiar2 - poprzedni_odczyt2);

if (stary2 > 10 && stary2 < 100) {
  wynik2 = pierwszy_pomiar2;
  poprzedni_odczyt2 = pierwszy_pomiar2;
}
else {
  wynik2 = poprzedni_odczyt2;
}


  value1 = String(wynik0/ 1, DEC);
  value2 = String(wynik1 / 1, DEC);
  value3 = String(wynik2 / 1, DEC);
  value4 = String(wynik3 / 1, DEC);
  value5 = String(wynik4 / 1, DEC);


  all = "<" + value1 + "," + value2 + "," + value3 + "," + value4 + "," + value5 + ">";

  Serial.println(all);

  delay(100);
}

Tak wygląda kod wysyłu.
Nie ma potrzeby analizowania każdej linijki. Chodziło mi o to, by pokazać, że gdy BT master nie jest zasilone ze sterownika, to odczyty nie zmieniają się i są stałe. Gdy moduł zasilam ze sterownika, odczyty nagle zaczynają się same z siebie zmieniać (Nie jakoś znacznie, bo o max. 20 jednostek w skali 0-600, ale jednak jest to lekko uciążliwe).  Czy wina tutaj może leżeć po stronie źle zlutowanej płytki, bądź źle zaprojektowanego układu?

[kaczakat]

Kod nadawczy był potrzebny by się upewnić, że odbiornik ma czas na przeanalizowanie wysyłanych danych, delay(100) od biedy może być, zmierz się z resztą tego co napisałem wcześniej, to jest wystarczające by działało nieprawidłowo.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Bachu]

Działa. :)

Ostatecznie pomogło zmiane na 36400 bodów, zasilenie modułu z osobnego zasilania i połączenie masy zasilania z masą sterownika.

Dzięki za pomoc!

[Treker (Damian Szymański)]

@Bachu, dziękuję za podzielenie się rozwiązaniem! Na pewno pomoże to w przyszłości jakiejś innej osobie, która trafi tu podczas szukania rozwiązania swojego problemu. W takiej sytuacji nie ma nic bardziej irytującego od znalezienia tematu, w którym autor na końcu publikuje informację "Już działa" i nie dzieli się konkretnymi wskazówkami 🙂

[RomanF]

Napisał przecież na końcu ' połączenie masy zasilania z masą sterownika ' 🙂

Edytowano Kwiecień 23, 2019 przez Treker
Poprawiłem formatowanie.
