Prośba o sprawdzenie schematu uniwersalnego drivera PWM


PCmaniak22

Pomocna odpowiedź

Witam,

Potrzebuję zbudować uniwersalny 2 kanałowy moduł do sterowania różnymi rzeczami (silniki, oświetlenie LED itp) za pomocą PWM. Znalazłem driver TC4427 za pomocą którego chcę sterować IFR540. napięcie max 24V,, ale zazwyczaj będzie to 12V.

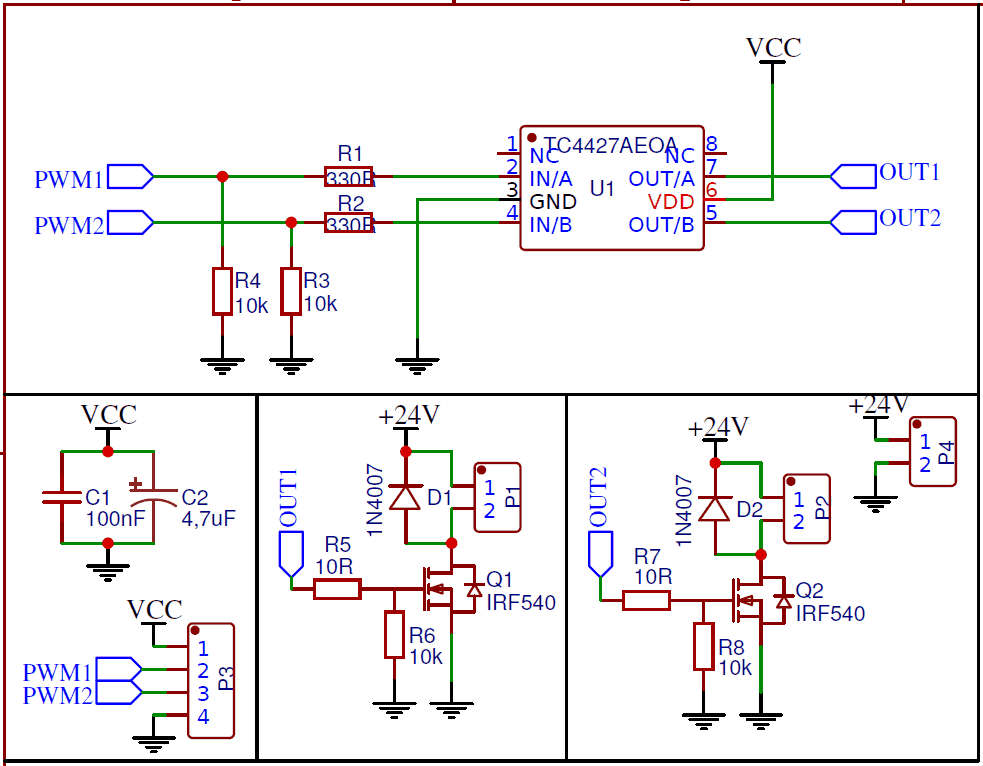

Czy poniższy schemat jest prawidłowy, czy muszę coś poprawić?
