Freestyle Stefan , tak nie niego mówią ...

[rodmar]

Moja maszyna to cos innego niz prowizorka z klockow lego i tasmy samoprzylepnej

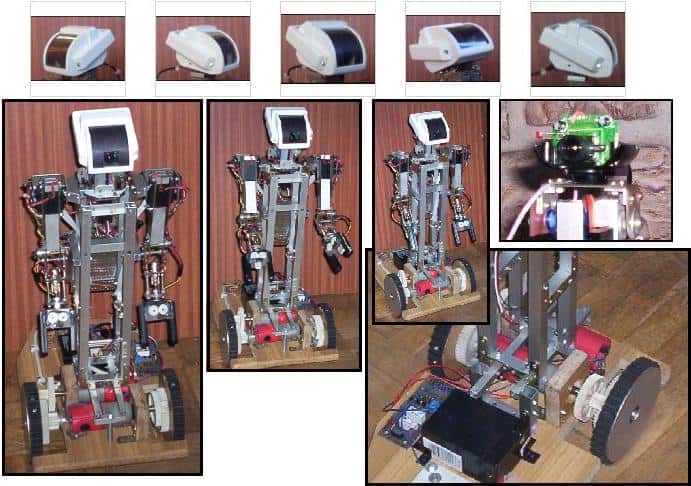

praca nad Stefanem trwala ponad pol roku , a konstrukcja opiera sie glownie na

aluminiowych ksztaltownikach ,a obudowa ktora jest w trakcie projektowania

wykonana z plastyku.Na dzien dzisiejszy maszyna sterowana jest recznie przy pomocy

odpowiedniego panela diagnostyczno-kontrolnego...

Glowa zawiera kamerke oraz szereg czujnikow , naped rowniez zawiera czujniki

dzieki ktorym robot nie spadnie ze schodow i nie udezy w przeszkode na swojej drodze

Wszystko sterowna recznie , ale w planie jest zdalne sterowanie i komunikacja z komputerem.

Maszyna i jej podzespoły poruszaja sie płynnie i bezusterkowo jak dotychczas ...

Uklad mechaniczy zawiera 12 silników z przekladniami , ktore zasilane są 6V zelowym akumulatorem.

Poprzedzam wasze pytania, wiec odpowiadam ze robot potrafi przenosić przedmioty

a dzieki wbudowanym czujnikom delikatne rzeczy nie są uszkodzone przez duzy nacisk 🙂

Przyznać trzeba ze koszt budowy nie był niski , ale jesli skoncze to efekt koncowy bedzie na tyle

zadowalajacy ze zapomni sie o wyzeczeniach 🙂

Odpowiem na wszystkie pytania dot. mojej pracy a w najblizszym czasie dorzuce kilka fotek .

[mictronic]

O kurcze ! Zapowiada sie obiecujaco ale daj lepsze zdjecia,ile ramie ma stopni swobody?Na jakich silnikach jest zrobione?Podaj wiecej szczegolow bo naprawde jest super!

[pawel]

świetna konstrukcja gratuluje. Widać, że dużo czasu pochłonęła tak konstrukcja, wszystko bardzo dobrze wykonane.

[rodmar]

Ktos spostrzegawczy moze zauwazył ze fotki robota dałem juz 2007-02-21, 01:38

na strone,a znajdzuja sie one w dziale :

https://www.forbot.pl/forum/topics4/52.htm

ale juz odpowiadam na pytania ..

do napedu mechaniki zastosowalem ... dwa serwa w glowie (prawo-lewo,gora dol)

kola leca na silnikach z wkretarek:) a reszta na zwyklych silniczkach z wbudowana przekladnia,
ktore zakupilem okazyjnie na allegro...

Ramie manipulowane jest tylko przez 4 silniki,jeden na wysokosci ramienia,kolejny zgina "lokiec"

nastepny obraca "nadgarstek" ostatni łapie przedmioty ...

praca trwala dlugo bo kilka razy podzespoly byly wynieniane na lepsze (czyt.precyzyjne,sprawniejsze)

jak juz wszystko bedzie skonczone to dam namiar na stronke gdzie bedzie mozna zobaczyc

poszczegolne etapy budowy schematy i dzialanie

zapomniałem o najwazniejszym czyli o tym ze jak uporam sie z obudowa to postaram sie

o to zeby gonsiennice zastapily obecne kola.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Gość]

Powiedz coś więcej o elektronice i jak przesyłasz obraz?

Czy planujesz analizę obrazu na pokładzie?

Skąd robot wie z jaką siłą należy trzymać dany przedmiot?

Jakie czujniki są w "palcach" ?

Jak zrobiłeś taką głowę?

Jaką sumę masz na myśli mówiąc "koszt budowy nie był niski" ?

Gratuluje wykonania, jesteś o ok. epokę przede mną 😎

[EDIT]

Możesz przybliżyć budowę tych kół?

[rodmar]

obudowa glowy wykonana przy pomocy niepotrzebnych kawałkow plastyku,kleju

i oczywiscie bialego lakieru..Przynac trzba ze jesli chodzi o kształt to wzorowalem

sie troszke glową robota KHR-2 :

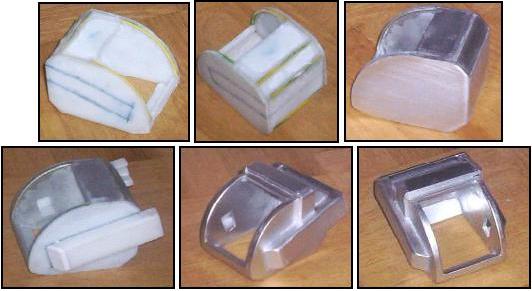

poniższa fotka przedstawia kolejne etapy wykonania obudwy,
