Mostek H do sprawdzenia

[Decado]

Witam,

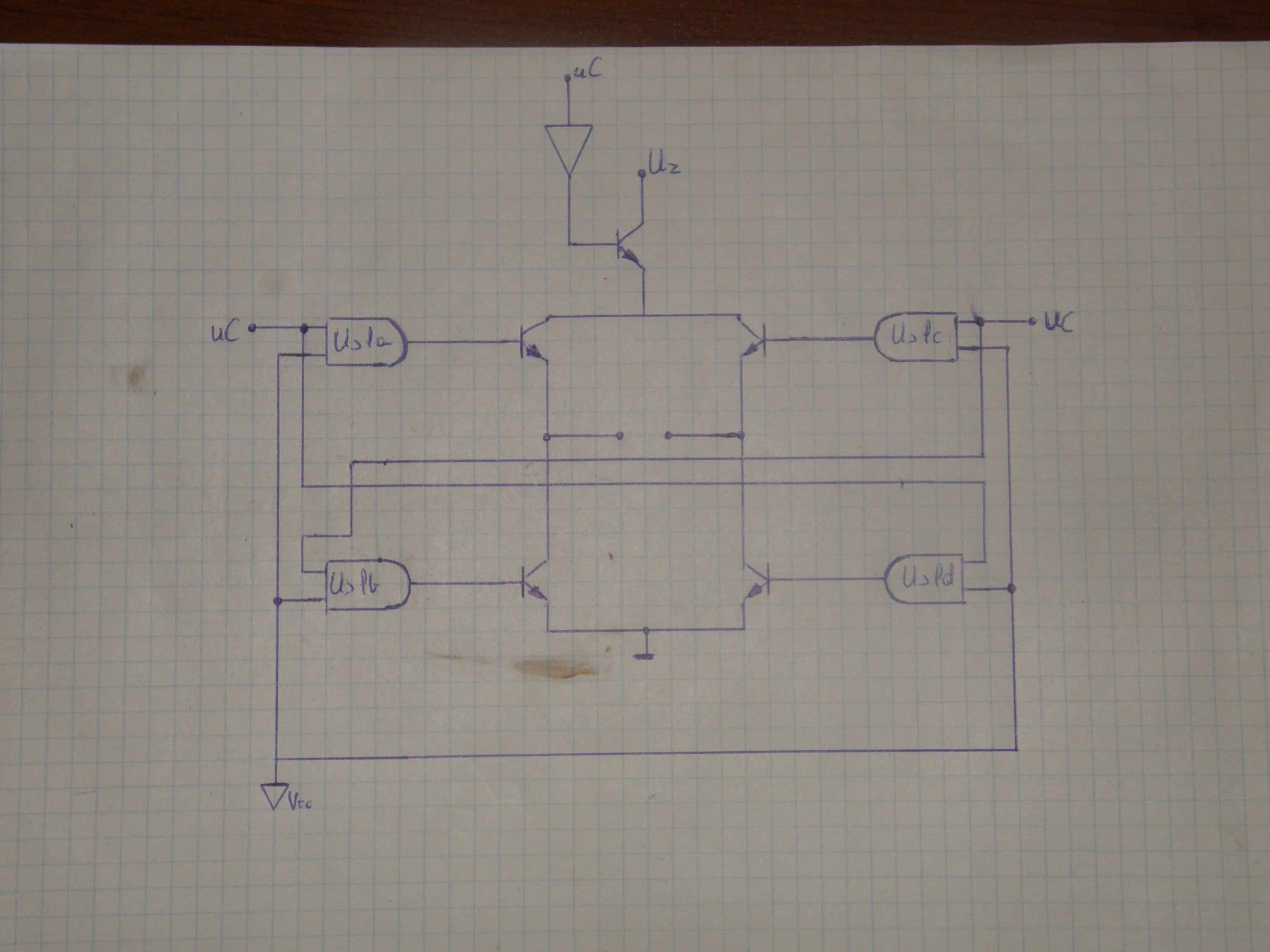

z nudów zaprojektowałem sobie H-Bridge... narazie niemam kasy żeby go wykonac i przetestowac dlatego daję go na forum, moze ktoś z was go sprawdzi w praktyce albo przynajmniej czy sie gdzieś nie pomyliłem 😃.

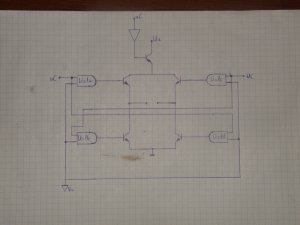

Jesto to niestety zdjęcie ponieważ chwilowo niedziała mi Protel.

[pawel]

Sprawdziłem i błędów nie ma.

[Decado]

Hmm siedze i myśle, co sądzicie o zastosowaniu tutaj tranzystorów BD243C albo 2N6300 ❓ Mostek ma byc zasilany 9 V na silnik podane ma byc ok 8V.

Pozdrawiam

[abxyz]

Ten mostek ma jedną wadę, jeśli na dwóch wejściach pojawi się jednocześnie stan wysoki, to nastąpi zwarcie napięcia zasilania do masy. Na przykład, błąd w programie lub uC zawiesi się; długotrwałe zwarcie może uszkodzić akumulator.

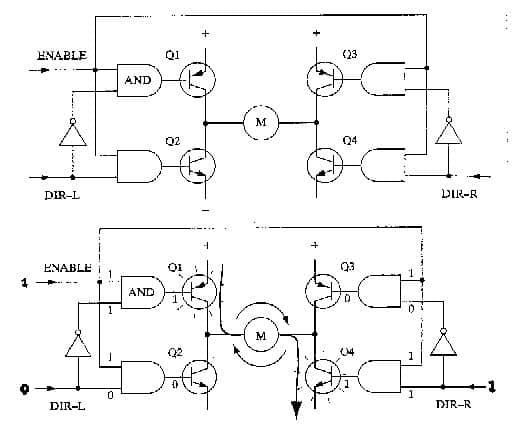

Może taki schemat
