Problem z dzielnikiem napięcia do diody RGB


eppe

Pomocna odpowiedź

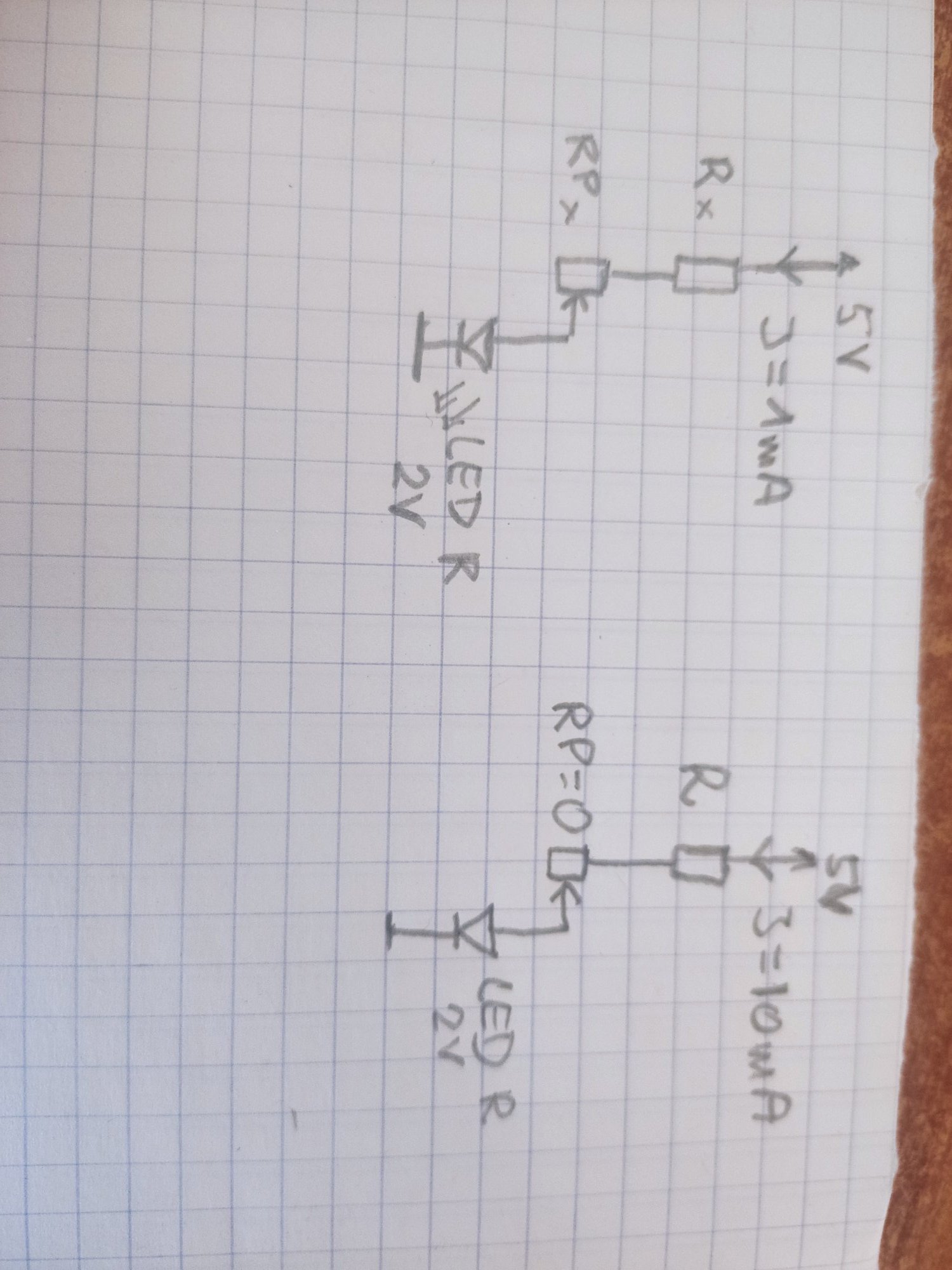

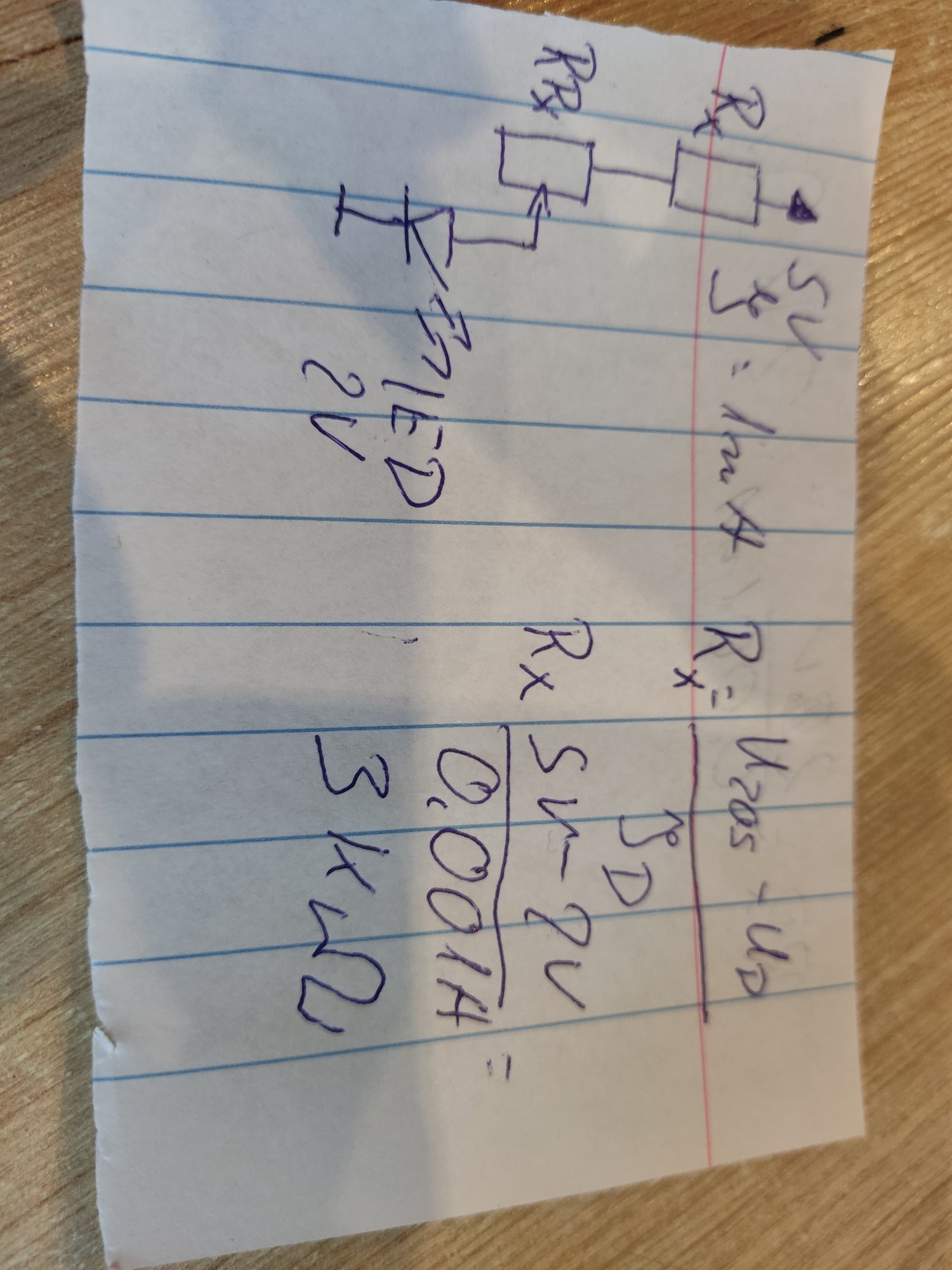

Cześć😀. Zaprojektowałem dzielnik napięcia z potencjometrem dla diody RGB na kolor czerwony. Założenie było takie aby przy maksymalnym oporze potencjometru przez diodę przepływał prąd o wielkości 1mA a przepływa prąd o wielkości 8.5mA. O co może chodzić?

Wartości rezystora to 150om a potencjometru 200om

Edytowano przez eppe
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Tam w linku masz pełny artykuł liczę że go przeczytasz. Tymczasem jest tam podany wzór "Osoby, które nie chcą zrozumieć tego zagadnienia mogą
ograniczyć się do zapamiętania prostego wzoru: R = (Uzas - Udiody) / Idiody" potrafisz wg niego wyliczyć ten rezystor aby przy uzas = 5V prąd wynosił 1mA dla czerwonej diody? Spróbuj
