Obwód zasilania PRO Micro przez USB oraz Li-Ion


Pomocna odpowiedź

Pracuję nad projektem urządzenia HID opartego o Arduino Pro Micro (miniatura Leonardo). Urządzenie powinno działać zarówno po podłączeniu przez USB do komputera oraz bezprzewodowo z wykorzystaniem modułu radiowego (drugie urządzenie będzie wtedy wpięte do komputera przez usb). Postanowiłem zasilać to urządzenie, w trybie pracy zdalnej, przez ogniwo Li-Ion 18650. No i mam mały problem, bo chciałbym aby:

1. Jeśli urządzenie jest podłączone do usb komputera to Arduino powinno być zasilane z usb i w tym czasie ogniwo może się jednocześnie ładować.

2. Po odpięciu usb urządzenie powinno być zasilane z ogniwa.

Ten problem już do mnie wraca nie pierwszy raz. Wymyśliłem co prawda jakieś rozwiązanie ale nie jestem pewien czy zadziała, dlatego chciałbym prosić o weryfikację. Być może ktoś spotkał się już z podobnym problemem lub będzie w stanie wymyślić lepsze rozwiązanie, np. bez wykorzystywania dodatkowego portu microUSB.

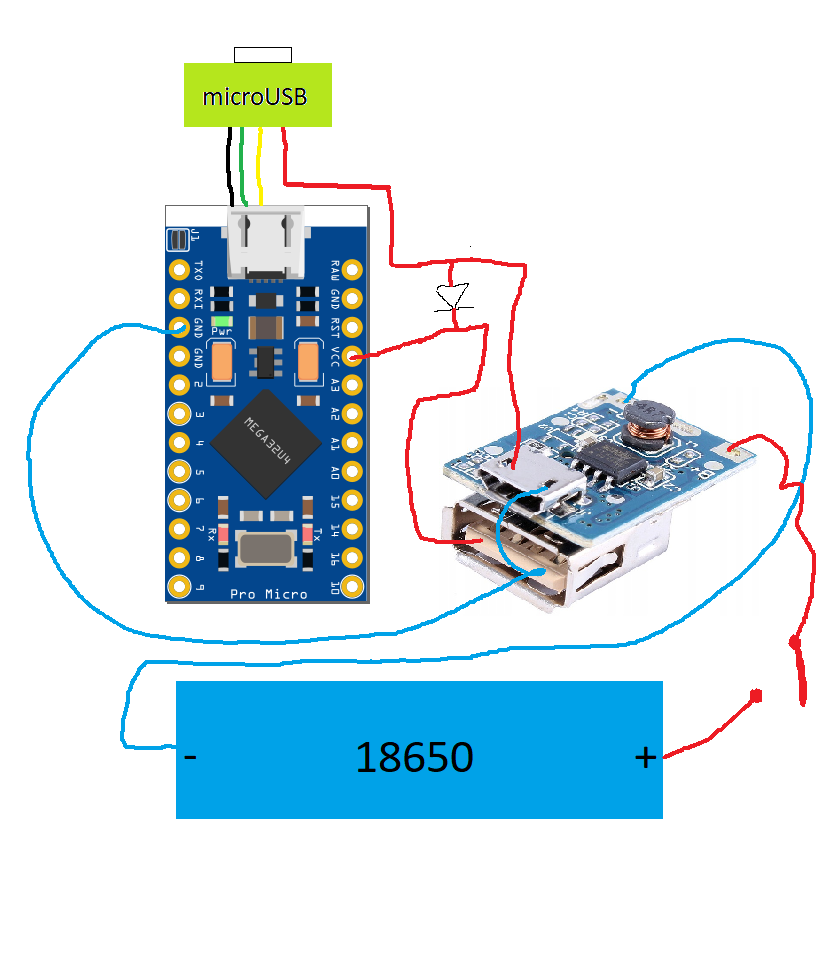

Komponenty na rysunku to: Arduino Pro micro, dodatkowy port USB, dioda schottky'ego, ładowarka z przetwornicą STEP-UP 5V (docelowo pozbędę się z niej portów USB) oraz ogniwo 18650. Z góry przepraszam za bazgroły ale chyba tak najłatwiej przedstawić swój pomysł.


Link to post
Share on other sites

Jezeli ta bateria tam ciagle bedzie to najproscie zasilanie usb dac na ladowanie, a ardu zasilane z wyjscia tej przetwornicy...czyli jak teraz tylko bez tej diody...tak jak teraz to takie troche zasilanie redundantne z tym ze te napiecia pewnie nie beda rowne (spadek na diodzie) i nie bedzie to pewnie zbyt efektywne...

Link to post
Share on other sites

W zasadzie usunięcie diody ma sens jeśli faktycznie bateria będzie tam na stałe. Wyeliminuje to też jakieś skoki napięcia podczas podłączania przewodu usb. Dodatkowo jeśli wyłącznik przeniosę z przewodu (+) za ogniwem na przewód (+) za przetwornicą to będzie można ładować urządzenie po wyłączeniu.

Dzięki @farmaceuta jak zawsze przydało się spojrzenie kogoś innego 😉
