Problem z czujnikiem przepływu YF-S402

[Scorpo]

Dzień dobry,

Piszę w sprawie małego układu, nad którym pracuję. Zasada działania ma być taka: czujnik przepływu cieczy YF-S402 ma wysyłać sygnał (nie interesuje mnie dokładna wartość tylko fakt, że coś przepływa) do mikrokontrolera. W momencie otrzymania sygnału z czujnika program powinien włączyć przekaźnik i buzzer (póki co w prototypie jest dioda LED niebieska i żółta). Po zatrzymaniu przepływu mikrokontroler ma wrócić do stanu początkowego (wyłączyć przekaźnik i buzzer). Dodam tylko, że nie jestem super obeznany z programowaniem, ale póki co poczyniłem coś takiego:

//Program jest wgrywany przy pomocy ArduinoUno oraz "programatora" DIY na ATTiny45-20PU

#include <avr/wdt.h>

#define PRZEKAZNIK 0 //W obwodzie dioda LED niebieska
#define BUZZER 1     //W obwodzie dioda LED żółta
#define flowsensor A1 //Czujnik przepływu cieczy YF-S402
int czujnik;

void setup() {
  wdt_disable();                 //Wyłącz WatchDog
  pinMode(PRZEKAZNIK, OUTPUT);
  pinMode(BUZZER, OUTPUT);
  pinMode(flowsensor, INPUT);

}

void loop() {
  czujnik=analogRead(flowsensor); //Zbierz informację z pinu A1 Arduino (ATTiny pin 7)

  //135 - 2700 - zakres impulsów czujnika od 0,3 l/h do 6 l/h

  if (czujnik > 2) //Załącz w momencie, gdy przepływ będzie większy od 2V z czujnika
{
    digitalWrite(PRZEKAZNIK, HIGH);
    digitalWrite (BUZZER, HIGH);
    delay(10); }
  else
{
    digitalWrite(PRZEKAZNIK, LOW);
    digitalWrite(BUZZER, LOW);
    delay(10); }
}

Linijka z WD jest tam dlatego, że program jest wgrywany na ATTiny 45-20PU (wgrywam program (jak i bootloader) przez Arduino przez prosty programator DIY) i miałem problem z migającą ciągle diodą na pinie 0 Arduino (pin 5 ATTiny).

Mój problem polega na tym, że o ile diody zapalają się, gdy czujnik jest w ruchu o tyle migają dosyć szybko i nie mogę uzyskać efektu ciągłego świecenia. Dodatkowo po zatrzymaniu czujnika czasami gasną, a czasami nie.

Szczerze mówiąc nie mam już za bardzo pomysłu (chociaż przypadek wydaje się prosty, tylko nie umiem na to chyba "wpaść" z braku wiedzy 😉 ). Prosiłbym o jakieś sugestie jak to można naprawić (ew. czy w ogóle dobrze podszedłem do tematu z kodem).

Dodam, że "programator" ma kondensator 10uF między GND i Resetem Arduino podczas wgrywania.

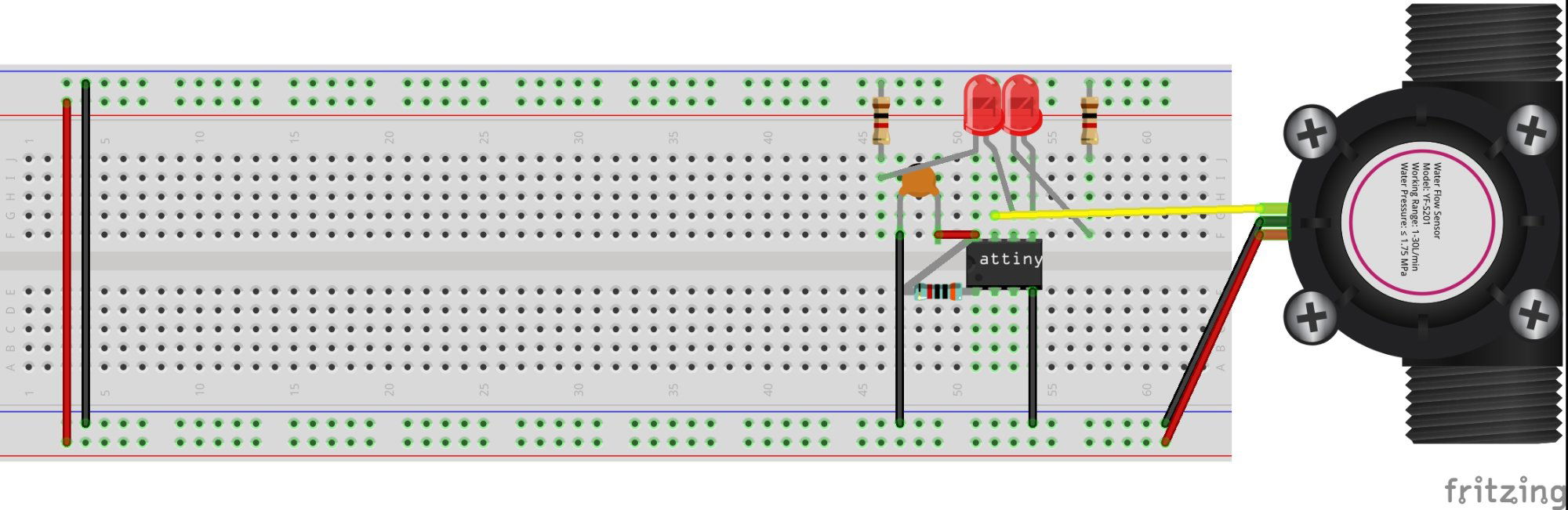

W razie czego wstawiam też mojego pająka na płytce prototypowej (rezystory do LED mają po 1kΩ, rezystor między Reset a VCC ma 47kΩ, kondensator 10nF, dodatkowo, czego nie ma na obrazku, jest jeszcze rezystor 10kΩ między sygnałem (żółty kabelek) z czujnika a VCC- wg zaleceń producenta) :

Z góry dziękuję bardzo za odpowiedzi.

Pozdrawiam serdecznie!

Edytowano Styczeń 6, 2022 przez Scorpo

[farmaceuta]

Ale to jest czujnik dajacy napiecie na wyjsciu? Czy czujnik hallotronowy? Jesli to drugie to pasowalo by do twojego problemu...rowniez raz gasnace a raz nie ledy tez pasuja...ogolnie kod wporzadku...sprawdz za pomoca seriala co tam uzyskujesz na tym pinie analogowym, dopiero wtedy cos mozna doradzic

Edytowano Styczeń 6, 2022 przez farmaceuta

[Scorpo]

To jest czujnik hallotronowy. Generalnie udało mi się chyba rozwiązać problem (szukam rozwiązania od wczoraj i chwilę po napisaniu postu chyba znalazłem rozwiązanie 😄 ). Przerobiłem kod następująco:

//Program jest wgrywany przy pomocy ArduinoUno oraz "programatora" DIY na ATTiny45-20PU

#include <avr/wdt.h>

#define PRZEKAZNIK 0 //W obwodzie dioda LED niebieska
#define BUZZER 1     //W obwodzie dioda LED żółta
#define flowsensor A1 //Czujnik przepływu cieczy YF-S402
int czujnik=0;

void setup() {
  wdt_disable();                 //Wyłącz WatchDog
  pinMode(PRZEKAZNIK, OUTPUT);
  pinMode(BUZZER, OUTPUT);
  pinMode(flowsensor, INPUT);

}

void loop() {
  czujnik=analogRead(flowsensor); //Zbierz informację z pinu A1 Arduino (ATTiny pin 7)

  if (czujnik > 2)
{
    digitalWrite(PRZEKAZNIK, HIGH);
    digitalWrite (BUZZER, HIGH);
    delay(czujnik); }            //Zmieniłem czas przerwy zależny od czujnika
  else
{
    digitalWrite(PRZEKAZNIK, LOW);
    digitalWrite(BUZZER, LOW);
    delay(czujnik); }            //Tu podobnie jak wyżej
}

I uzyskałem efekt, że diody zapalają (światłem ciągłym) się w momencie gdy dmuchnę w czujnik. Jak przestaje się kręcić to gasną.

Została w sumie jedna rzecz- w momencie gdy czujnik jest zatrzymany diody się nie świecą. Jednak gdy wezmę go w rękę i lekko pochylę (słychać jak wirnik w środku się "obija") diody się zapalają (mimo tego, że nie dmuchałem w czujnik) i nie chcą już zgasnąć. Pomaga dopiero przedmuchanie czujnika. Czym to może być spowodowane?



Edytowano Styczeń 6, 2022 przez Scorpo

[farmaceuta]

Jak hallotron to nie uzywaz analogRead a zwyklego digitalRead bo czytasz stan a nie wartosc analogowa...kolejna sprawa to taka ze czujnik moze sie zatrzymac na stanie LOW lub HIGH, wiec trzeba sprawdzac czy czujnik sie juz zatrzymal i zgadic led bez znaczenia czy masz 0 czy 1...

Edytowano Styczeń 6, 2022 przez farmaceuta

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Scorpo]

Dzięki za odpowiedź. Po lekkim przerobieniu wygląda to tak:



//Program jest wgrywany przy pomocy ArduinoUno oraz "programatora" DIY na ATTiny45-20PU

#include <avr/wdt.h>

#define PRZEKAZNIK 0 //W obwodzie dioda LED niebieska
#define BUZZER 1     //W obwodzie dioda LED żółta
#define flowsensor 2 //Czujnik przepływu cieczy YF-S402
int czujnik=0;

void setup() {
  wdt_disable();                 //Wyłącz WatchDog
  pinMode(PRZEKAZNIK, OUTPUT);
  pinMode(BUZZER, OUTPUT);
  pinMode(flowsensor, INPUT);

}

void loop() {
  czujnik=digitalRead(flowsensor); //Zbierz informację z pinu 2 Arduino (ATTiny pin 7)

  if (czujnik == HIGH && czujnik>0)
{
    digitalWrite(PRZEKAZNIK, HIGH);
    digitalWrite (BUZZER, HIGH);
    delay(czujnik); }
  else
{
    digitalWrite(PRZEKAZNIK, LOW);
    digitalWrite(BUZZER, LOW);
    delay(czujnik); }
}

Po przerobieniu nadal mam ten sam problem- diody raz gasną a raz świecą po zatrzymaniu czujnika. Nie wpadłem na inny pomysł jak można by te diody zgasić (to co pisałeś w odpowiedzi). Masz może jakąś radę?

Dodatkowo tak jak wcześniej diody świeciły ciągłym światłem (przy poprzednim kodzie), tak teraz mrugają w zależności od szybkości przepływu.

Pozdrawiam serdecznie

[farmaceuta]

#include <avr/wdt.h>

#define PRZEKAZNIK 0 //W obwodzie dioda LED niebieska
#define BUZZER 1     //W obwodzie dioda LED żółta
#define flowsensor 2 //Czujnik przepływu cieczy YF-S402

bool czujnik = 0;
bool czujnik1 = 0;
bool stan = 0;

void setup() {
  wdt_disable();                 //Wyłącz WatchDog
  pinMode(PRZEKAZNIK, OUTPUT);
  pinMode(BUZZER, OUTPUT);
  pinMode(flowsensor, INPUT);

  czujnik = digitalRead(flowsensor);
  czujnik1 = czujnik;

}

void loop() {
    czujnik=digitalRead(flowsensor); //Zbierz informację z pinu 2 Arduino (ATTiny pin 7)

  if (czujnik != czujnik1) {
    digitalWrite(PRZEKAZNIK, HIGH);
    digitalWrite (BUZZER, HIGH);
    czas = millis();
    czujnik1 = czujnik;
    stan = 1;
  }

  if (millis() - czas > 500UL && stan == 1) {
    digitalWrite(PRZEKAZNIK, LOW);
    digitalWrite(BUZZER, LOW);
    stan = 0;
  }
}

Teoretycznie powinno dzialac, choc doskonalosci temu kodowi nie da sie zarzucic...lepiej bylo by liczyc ilosc impulsow w stalym interwale,  wtedy wiadomo jaki przeplyw a nie tylko czy plynie, czy nie...no ale o to Ci cgodzilo poki co..
