Zegarek LCD na PCF8583

[Krawi92]

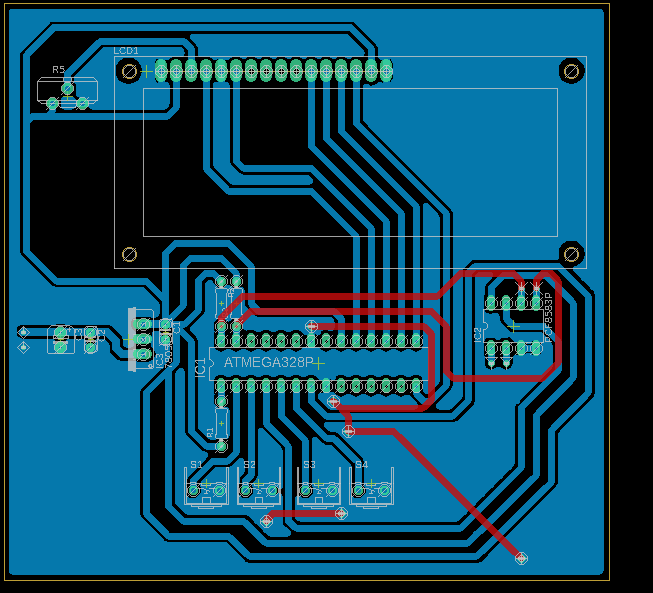

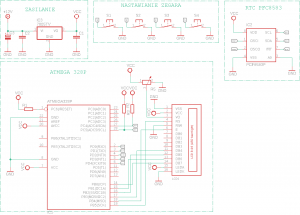

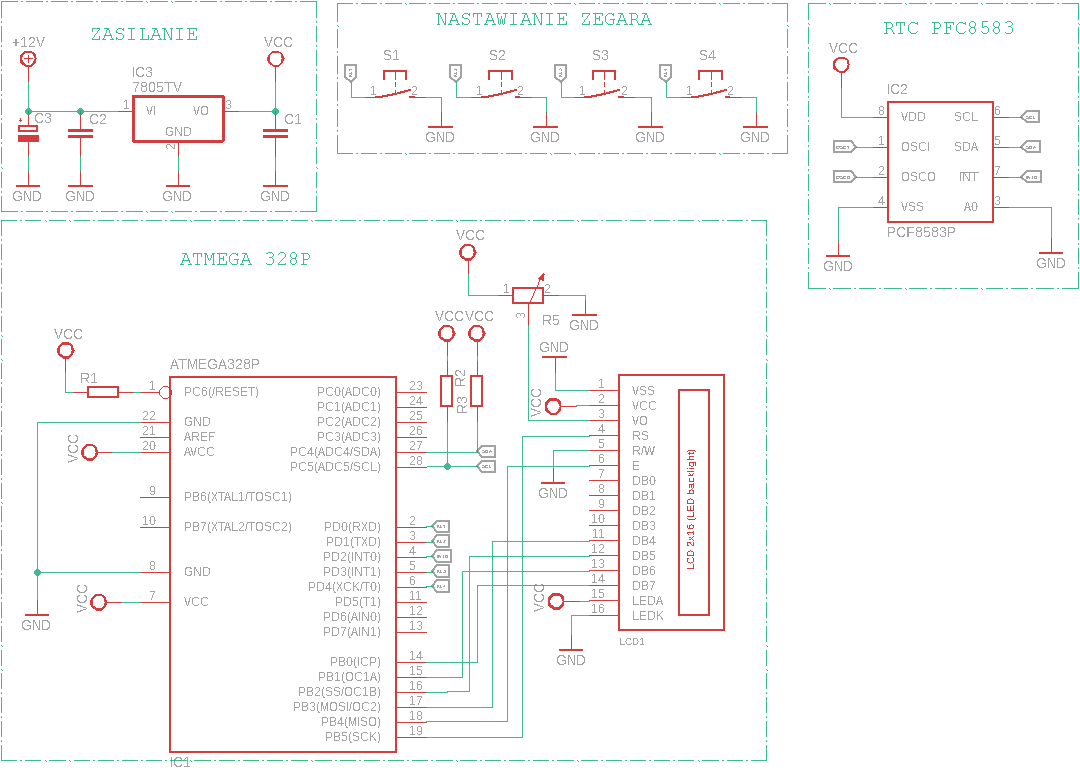

Hej, wrzucam do sprawdzenia schemat i PCB, aby ktoś ocenił. Dopiero zaczynam, więc najbardziej chciałbym jakiś porad odnośnie prowadzenia ścieżek na PCB, bo w sumie robię to na oko. Oglądałem kilka poradników do Eagla itp.więc moja wiedza jest na razie bardzo uboga w tej kwestii.

Jest to prosty zegar z kalendarzem oparty na RTC pcf8583. Zawartość wyrzucam na LCD. Zegarek ma możliwość nastawu za pomocą mikroswitchy.



Edytowano Styczeń 28, 2022 przez Krawi92

[_LM_]

PCF niema podtrzymania bateryjnego lub chociaż kondensatora, płytkę można mocno pomniejszyć chowając niemal wszytskie komponenty pod obrys wyświetlacza. RW do masy? pinów masz pod dostatkiem dałbym pod jakiś wolny, w ogóle niepotrzebnie zajmujesz TX/RX z USART a może się kiedyś przydać.

[_LM_]

A i jeszcze jedno, skoro to zegarek, to może mieć jakiś tryb nocny, przyciemniony więc sterowanie podświetleniem podłączyłbym pod PWM (oczywiście przez tranzystor) tak aby w nocy świecił nieco ciemniej

[Krawi92]

Hehe po to świeci, żebym go w nocy widział. Tu akurat nie widzę potrzeby ściemniania go. Fakt, o podtrzymaniu rtc zapomniałem. Jaki mógłbym dać tam kondensator? 220uf? To tylko układ dla zabawy i treningu więc zająłem tx/rx bo wygodniej było. Rw to masy bo nie korzystałem z busy flag, ale fakt, można go podłączyć, nic nie szkodzi. Co to schowania pod płytkę elementów obawiam się że jak dojdą podstawki to mi się to nie zmieści pod lcdkiem.
