Tl431+irfz44 jako prosty automatyczny wyłącznik ładowania

[farmaceuta]

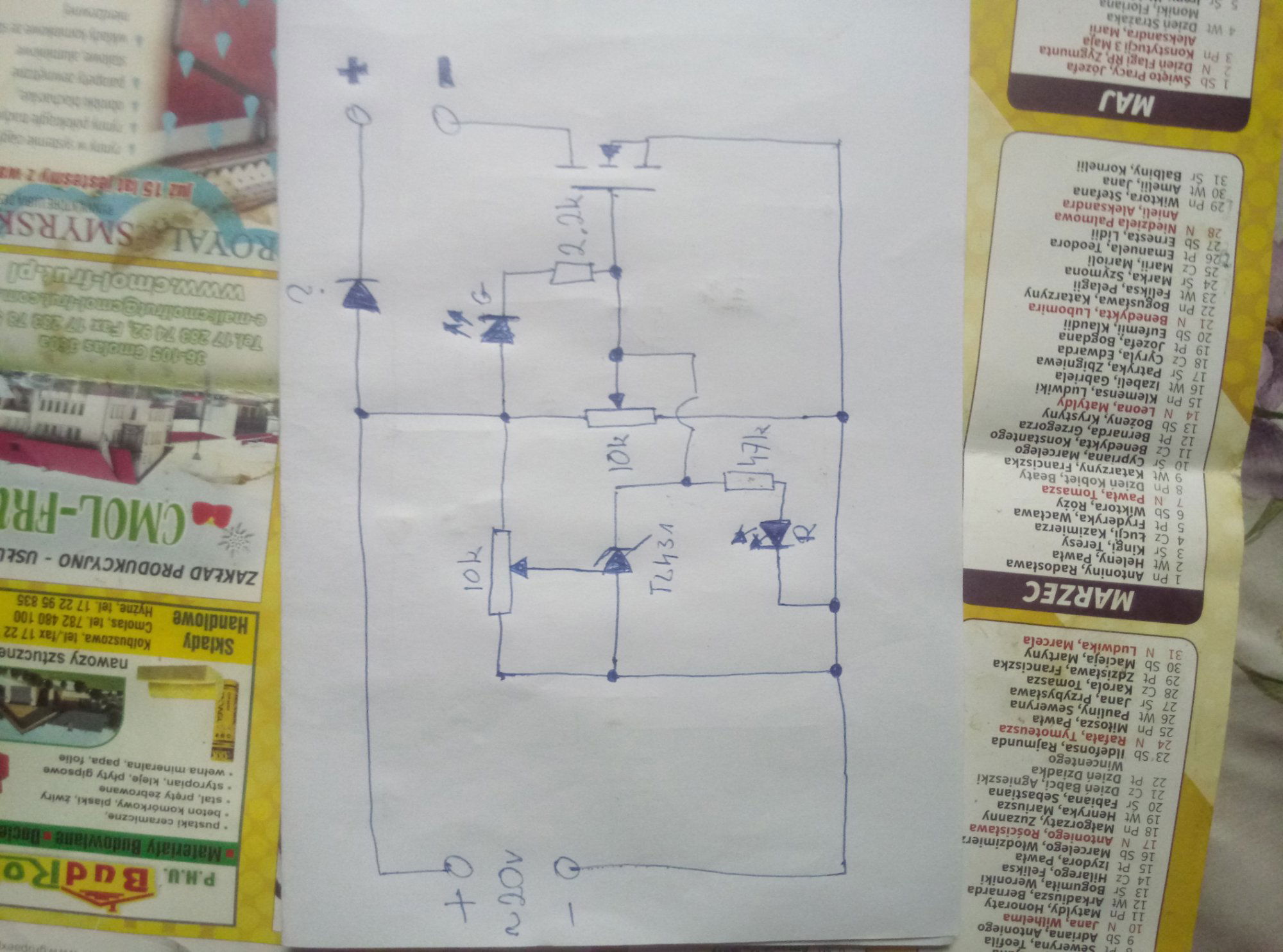

Witam państwa... zrobiłem prosty układ automatycznego wyłączenia ładowania po osiągnięciu danego napięcia, ale coś to działać nie chce...😉 Oryginalny schemat wygląda tak...natomiast ja dorzuciłem dwa potencjometry 10k do regulacji napięcia końcowego a drugi do obniżenia napięcia bramki mosfeta bo zasilanie przekracza 20v bez obciążenia (schemat)...no i jakoś to działać nie chce...nie wyłącza mosfeta, do tego zielony led świeci cały czas razem z czerwonym...gdy zjadę potencjometrem(tl431)  prawie do minimum napiecia to wtedy czerwony led gaśnie...🤔 A przecież powinien świecić dopóki na ref napięcie będzie niższe niż 2.5v...

Mierząc napięcie na bramce wygląda dobrze..tzn. napięcie sie pojawia i znika w zależności od regulacji pot (tl431) lecz zielony led nie gaśnie kiedy nie mam napięcia miedzy + a bramką...??🤔??  Mosfet się nie zamyka bez wzgledu na ustawienie ref tl'a...hmm gdyby ktoś mógł wytłumaczyć tej mojej wieśniackiej głowie co tu nie działa i czy wogóle to ma działać w takiej konfiguracji to byłbym wdzięczny 😉

[farmaceuta]

Jeszcze z ciekawości (z nerwów 😜) zrobiłem układ bez mosfeta..taki podstawowy jak na schemacie i jeżeli podam za duże napięcie na ref (pot zamiast rezystorów) to pali leda...dziwne jakieś rzeczy się dzieją 🤔

Zasilanie z 12v
