Pomoc w sprawdzeniu układu


solowkidamian

Pomocna odpowiedź

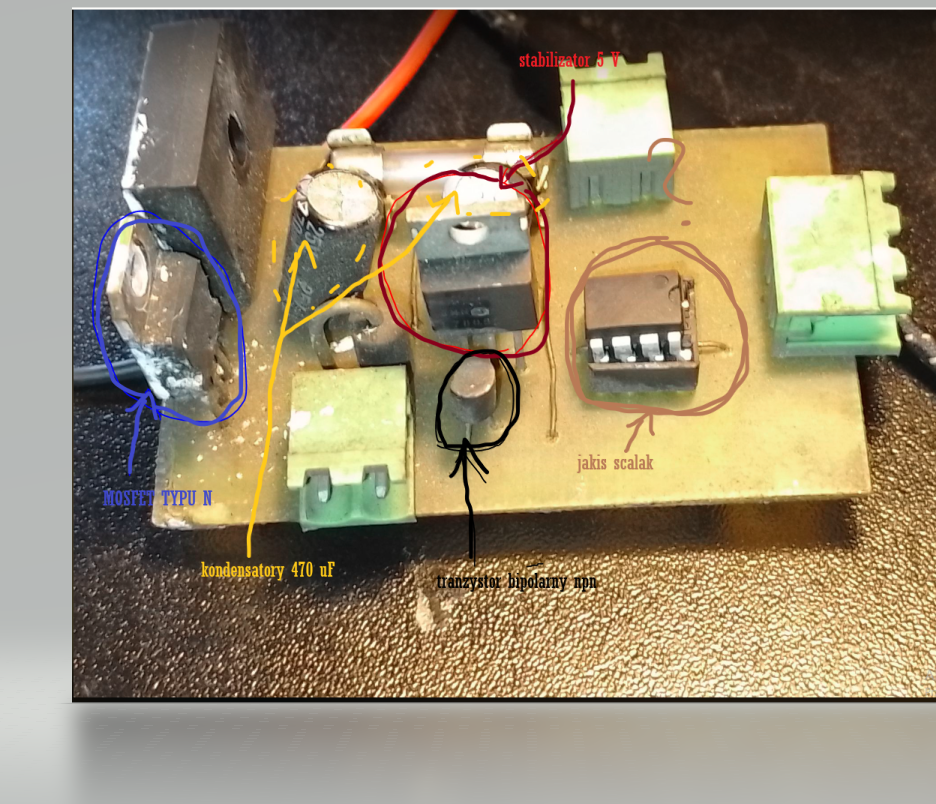

Witam. Znalazłem jakiś stary układ elektroniczny w warsztacie ojca, wziąłem go z zamiarem rozlutowania na części, oczywiście za zgodą tatusia🙃. Układ zawierał dwa kabelki przylutowane już do mostka prostowniczego na stałe i dwa, na prawej stronie układu, które można było odczepić, po lewej stronie znajdowało się puste gniazdo na dwa kable. Na samym dole wychodziły trzy czarne kable które też były wyczepiane, te jednak były ukręcone na tej płytce. Elementy z płytki w miarę udało mi się zidentyfikować i podpisać na zdjęciu, nie podpisałem tylko mostka prostowniczego którym jest duży czarny kwadrat i tej dużej czarnej diody postawionej tak trochę śmiesznie na sztorc. Najbardziej zależy mi na tym scalaku, chciałbym wiedzieć co to może być bo niestety jest niepodpisany. Będę bardzo wdzięczny za pomoc.

jakis układ.png
