Czujnik PIR > Przekaznik czasowy - za małe napięcie wzbudzenia transoptora


MarekWilo

Pomocna odpowiedź

Witam wszystkich.

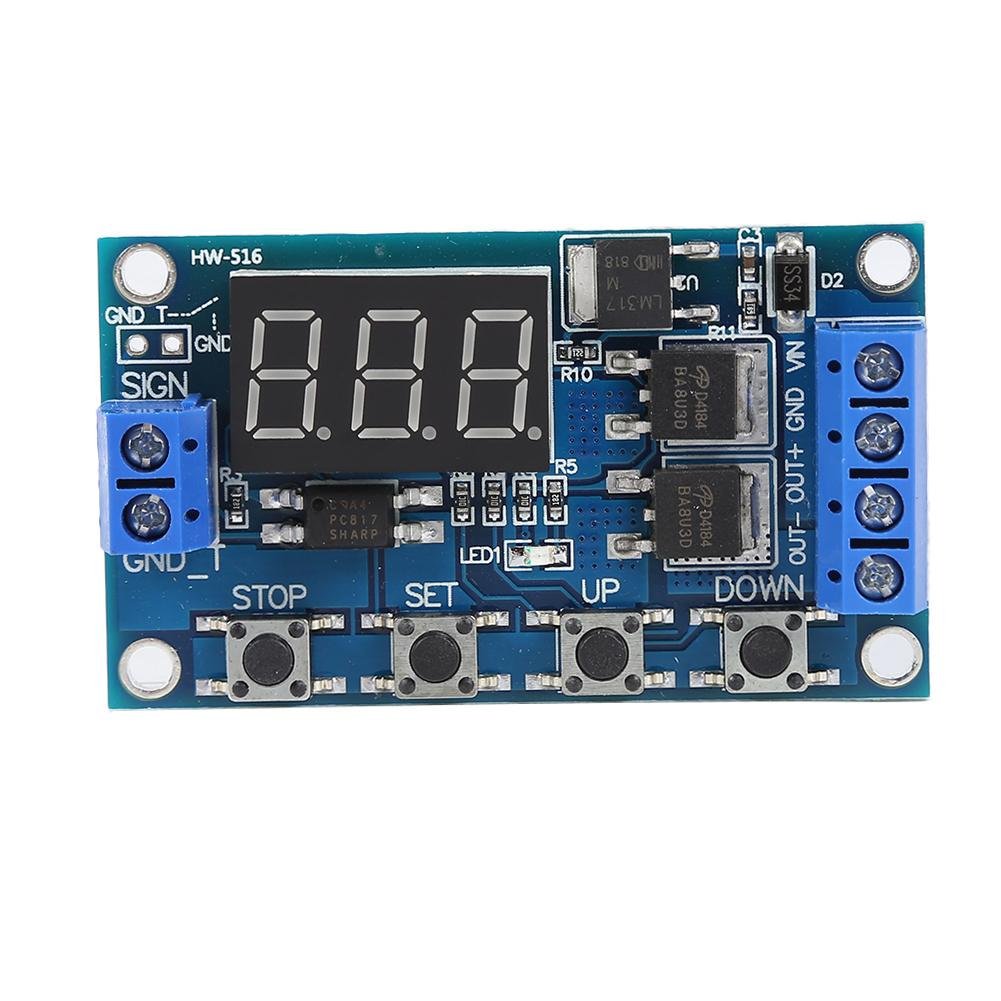

Chce zrobić prosty alarm do piwnicy, w tym celu zakupiłem przekaźnik czasowy oraz dwie czujki PIR.

Teraz mam taki problem że transoptor w module przekaźnika wzbudza się dopiero od 3,2V (max to 30V), gdzie na wyjściu z czujki mam raptem 2,8-2,9V.

Jak teraz najprościej podbić napięcie?, z tego co się orientuje chyba wystarczyłoby zmienić rezystor na wejściu transoptora. Ale będzie problem z wymiana bo to mały element SMD.

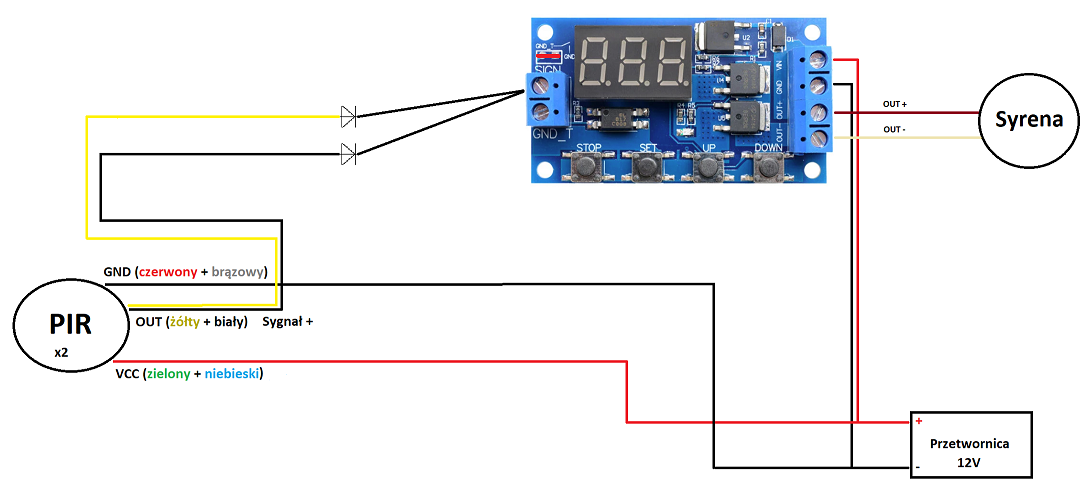

Czujka oraz moduł przekaźnika zasilane są napięciem 12V. Dobrze myślę że wystarczy zastosować jakiś "przekaźnik" na tranzystorze który przepuści 12V na transoptor, a sterowany będzie tymi 2,8V?.

Podpowie ktoś jakimś rysunkiem itp?.



Transoptor PC817.

PIR to popularne HC-SR501.











Link do komentarza
Share on other sites

Już smiga.

Przylutowałem rezystor do jednej nogi transoptora i do wyprowadzenia złącza SIGN żeby nie dotykać rezystora SMD. Przed dodaniem rezystora był tam opór 1,8K, po dodaniu równoległego 220ohm pomiar to 190ohm.





  • Lubię! 1
