Pomiar prądu 3 różnymi cewkami z NodeMCU v2 esp8266mod - nie działa

[pyta]

Heja,



Dawno temu, zafascynowany dostępnością podzespółów na Ali i Alle kupowałem tego dużo i... dopiero niedawno wziąłęm się za ich wykorzystanie.



Mam 3 rózne moduły z wlutowaną cewką, leżą kilka lat. W ostatnich dniach próbowałem je podłączyć.

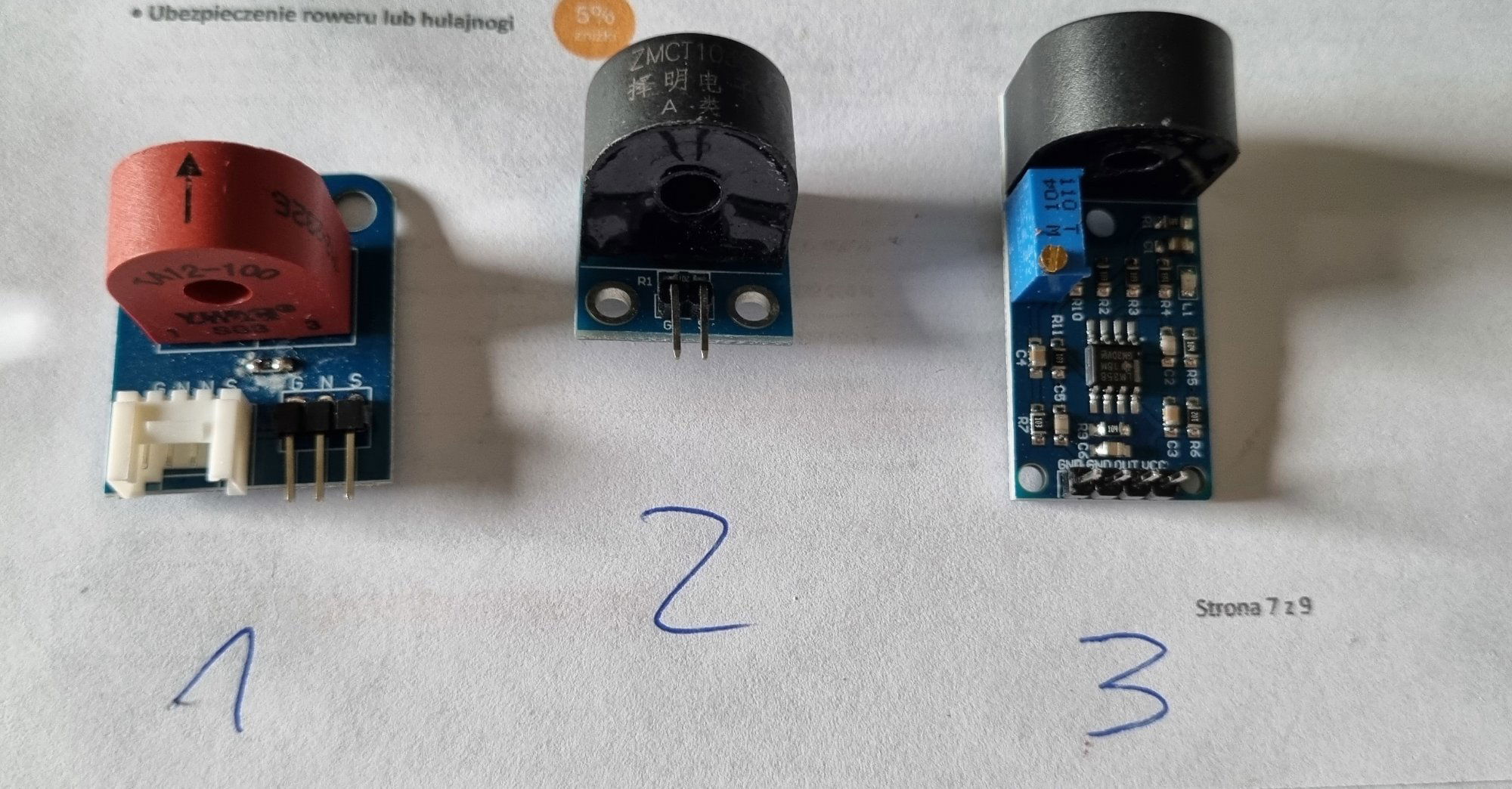

Wziąłem nową płytkę NodeMCU v2 esp8266mod. Kable od płytki z cewką oznaczoną jako 1. podłączyłem do A0 i GND.

Wg schematów z netu to wystarczające. Przecież na wyjściu cewki powinno pojawić się jakieś napięcie.

Testowo zakładam na jeden z kabli zasilających żarówkę 100 W (230V).

W kodzie esphome używam:

sensor:
  - platform: ct_clamp
    sensor: adc_sensor
    name: "Measured Current"
    update_interval: 1s        #You may change this value (in seconds)
    id: measured_current       #Measured in ampere (I)

  - platform: adc
    pin: A0
    id: adc_sensor

Układ/esphome odczytuje 0.1A.



Zmierzony przy użyciu multimetru cęgowego (cęgami) Hogert HT1E621 prąd to 0.5A.

Wg wyliczeń realne zużycie prądu to około 0.5A.



Dziwne. Podpinam się ww. miernikiem napięcia do wyjścia używanego w połączeniu z esphome. Miernik w trybie DC podaje 0.000 niezależnie od zakresu, w trybie AC podaje 0.1.

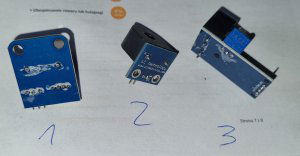

Biorę kolejny moduł ze zdjęcia - numer 2. Mierzę co pojawi się na wyjsciu przy obciążeniu 100W - 0V zarówno przy ustawieniu multimetru AC/DC.

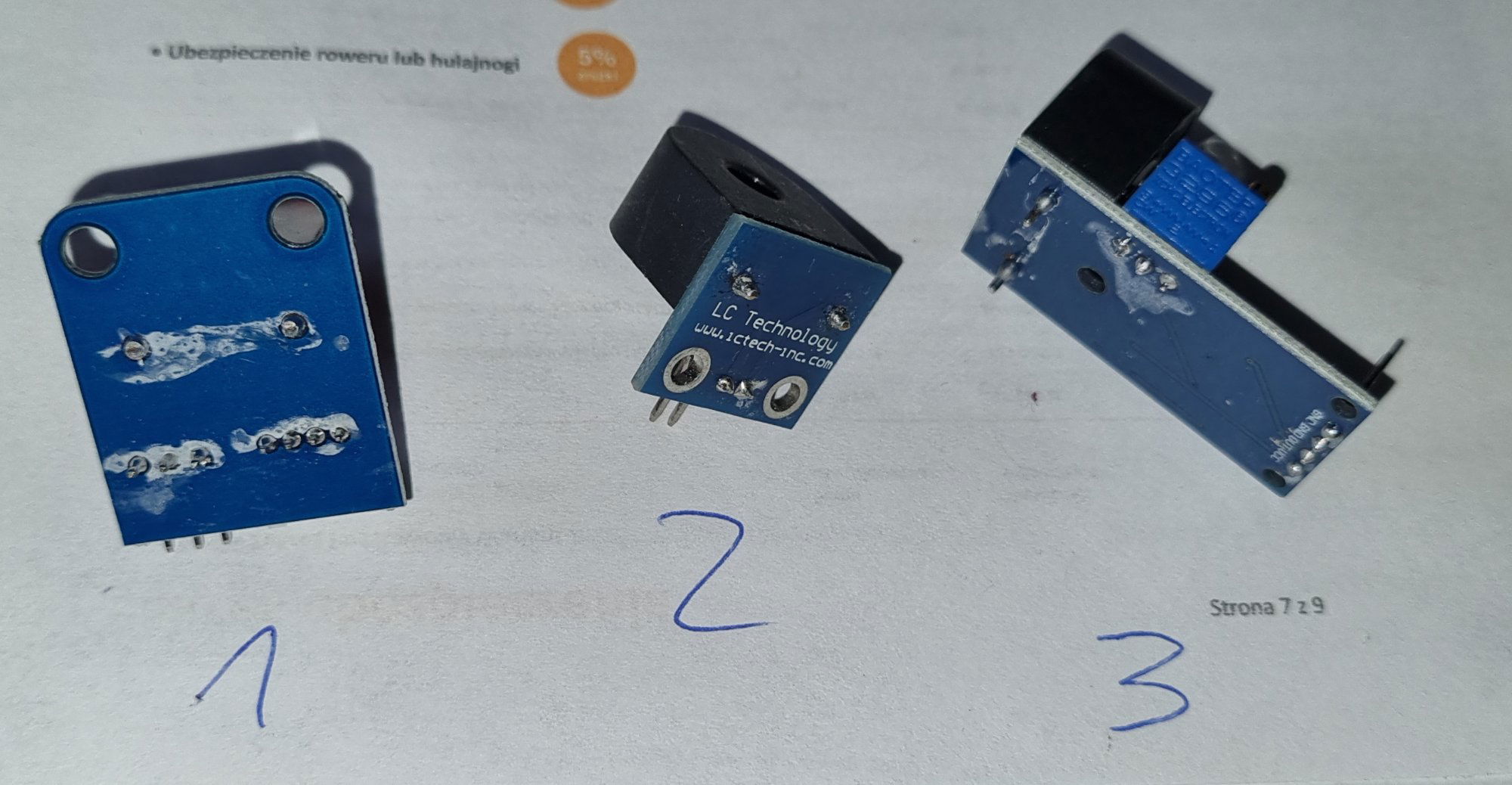

(3) Trzeciego modułu nie wiem jak użyć. Podpiąłęm GND i OUT i 0.035V AC na wyjściu.



Gdzie robię błąd? Czy może być tak, że obie cewki źle działają?



Najgorsze jest to, że nie wiem i nie mam jak ustalić jaki prąd był dedykowany w przypadku konkretnych modułów.

Multimetru raczej jestem pewien, jest praktycznie nowy. Zmierzone napięcie na pinach ESP pokazywał poprawnie.









W wyniku frustracji nasuwa się pytanie czy są jakieś gotowe moduły -pewne i sprawdzone do pomiaru prądu i sterowania zasilaniem(on/off).

Mogą być większe niż - smartplug - mam sporo miejsca. A smartpluga nie potrzebuję bo klimatyzator i tak jest wpięty na sztywno w kostki.

Potrzebuje czegoś do zdalnego odcięcia zasilania klimatyzatora, Dodatkowo chciałbym wiedzieć czy działa - głównie po to mi ten cyrk z pomiarem prądu cewką.

Z uwagi, że to ma być do stałej instalacji nabieram ochoty by kupić coś gotowego ale chciałbym coś pewnego 🙂

[99teki]

- robisz ten sam błąd co ja 6 miesięcy temu.

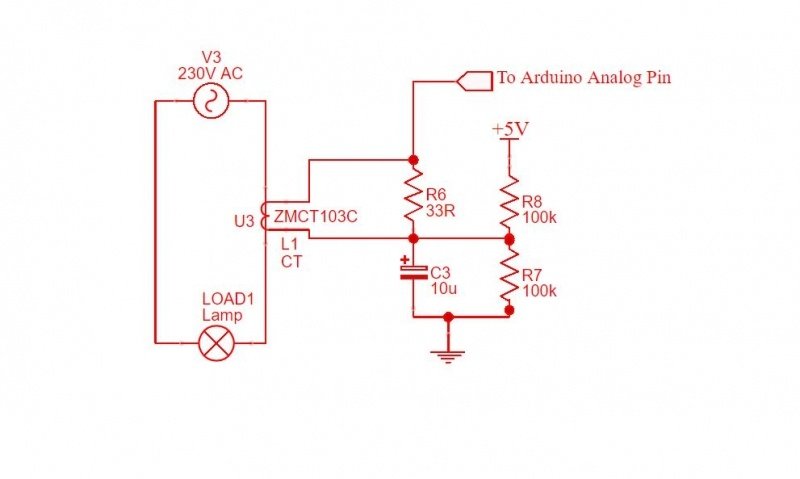

- poniżej masz schemat mojego reflow (podgrzewacza) i tam masz U7 łączówkę do pomiaru prądu. (na forum jest nawet moje oprogramowania dla esp32 do tego projektu)

- z jednej strony podajesz 1.6V z dzielnika i na ADC ukontrolera.

- drugie wyjście z przekładnika prądowego na drugie wejście ADC.

- tak jak ty to robiłeś to nic z tego nie będzie.





Schematic_Reflow_01_2023-01-26.pdf

[pyta]

16 minut temu, 99teki napisał:

- robisz ten sam błąd co ja 6 miesięcy temu.

- poniżej masz schemat mojego reflow (podgrzewacza) i tam masz U7 łączówkę do pomiaru prądu. (na forum jest nawet moje oprogramowania dla esp32 do tego projektu)

- z jednej strony podajesz 1.6V z dzielnika i na ADC ukontrolera.

- drugie wyjście z przekładnika prądowego na drugie wejście ADC.

- tak jak ty to robiłeś to nic z tego nie będzie.





Schematic_Reflow_01_2023-01-26.pdf 82 kB · 1 download

Dziękuję za schemat i opis 🙂



Jeśli dobrze rozumiem przekładnik prądowy == cewka?

Czy dobrze rozumiem, że powinienem użyć płytki z cewką z 4pinami ? Tej, którą oznaczyłem num. 3 w poście powyżej ?

[99teki]

- ja użyłem modułu z elementem ZMTC-103c, oprócz tego transformatora na płytce był opornik równolegle do wyjścia o wartości 50 Om.
