Podłączenie bramy rolowanej do esp32

[michalolesiak]

Witam. Kupiłem używaną bramę rolowana bez sterownika. Silnik jest 4 przewodowy na 230v. W zależności na którym przewodzie jest faza brama jedzie do góry lub w dół. Do sterowania chwilowo używam suple generic. Do esp32 mam podłączone modul ssr 4 kanalowy. Układ działa tylko kilka razy  i przypuszczam, że się uszkadza przekaźnik.  Po zmianie przekaźnik na inny znowu działa jakis czas.  I problem się powtarza. Proszę o podpowiedź co wstawić między przekaznikiem a silnikiem. Chyba, że lepiej zastapic przekaźnik czymś innym. Pozdrawiam

[Treker (Damian Szymański)]

@michalolesiak zacznę od podstawowego pytania - czy przekaźniki mają odpowiednią moc, aby sterować tym silnikiem? Sprawdzałeś to? Czy na płytkach uszkadza się tylko przekaźnik, czy coś więcej? Może przekaźniki są za słabe i styki się zgrzewają?

[_LM_]

Ten silnik ma kondensator? Daj więcej danych, schemat, tabliczkę znamionową i inne takie.

Edytowano Lipiec 18, 2023 przez _LM_

[michalolesiak]

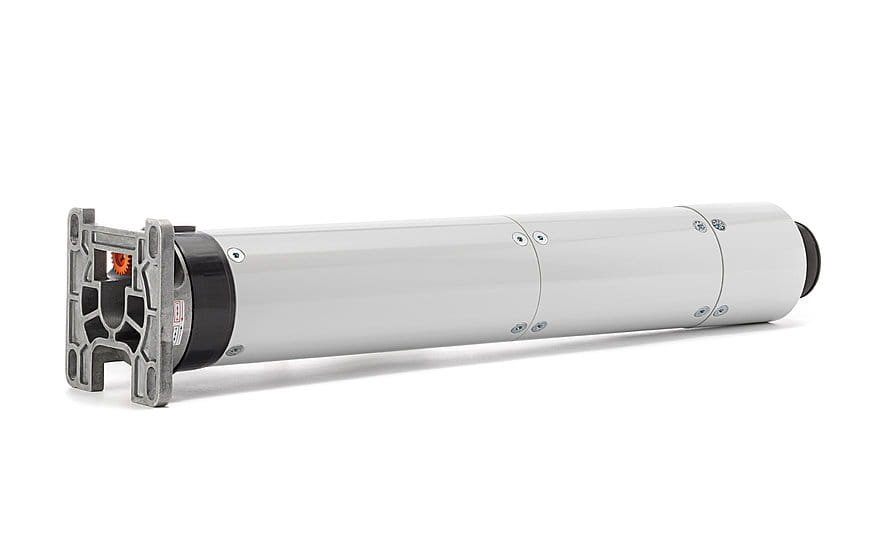

Witajcie. Nie znalazłem takiego samego ale podobny silnik tzn z 120Nm siły. Ma on ponad 3 amper podczas pracy. Możliwe że ten moduł ssr jest za słaby. Kupiłem zwykle przekaxniki 10A i poczekam na kuriera. Mam co prawda chyba  fatec 25A ale gdy podłącze do płytki to przez sekundę jest prąd w górę i dół jednocześnie. Ma chyba dłuższy czas reakcji. Programowo pewnie można to poprawić ale chwilowo steruje suplą z generatora a tam tego nie można zmienić.





Na tabliczce jest napięcie, liczba obrotów na.minute i siła dzialania.  Nawet nie przypuszczałem, że może potrzebować mocniejszych przekaźników. Myślałem, że może to jakieś zakłócenia albo piki prądowe. Pozdrawiam

Edytowano Lipiec 18, 2023 przez michalolesiak

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[farmaceuta]

@michalolesiak ja używałem ssr 40A do zgrzewarki co prawda, ale tam też jest obciążenie indukcyjne (transformator) o mocy około 800watt i działa elegancko...pewnie twoje ssr'y są na znikome prądy, a jak to te o których myślę to napewno za słabe...
