LTSpice i symbol tranzystora 2N2369


miro88

Pomocna odpowiedź

Do rysowanego układu elektronicznego potrzebuję dorysować tranzystor 2N2369.

Program LTSpice takiego nie posiada i po poszukiwaniach w internecie pobrałem plik stąd:

https://github.com/evenator/LTSpice-Libraries/blob/master/cmp/standard.bjt

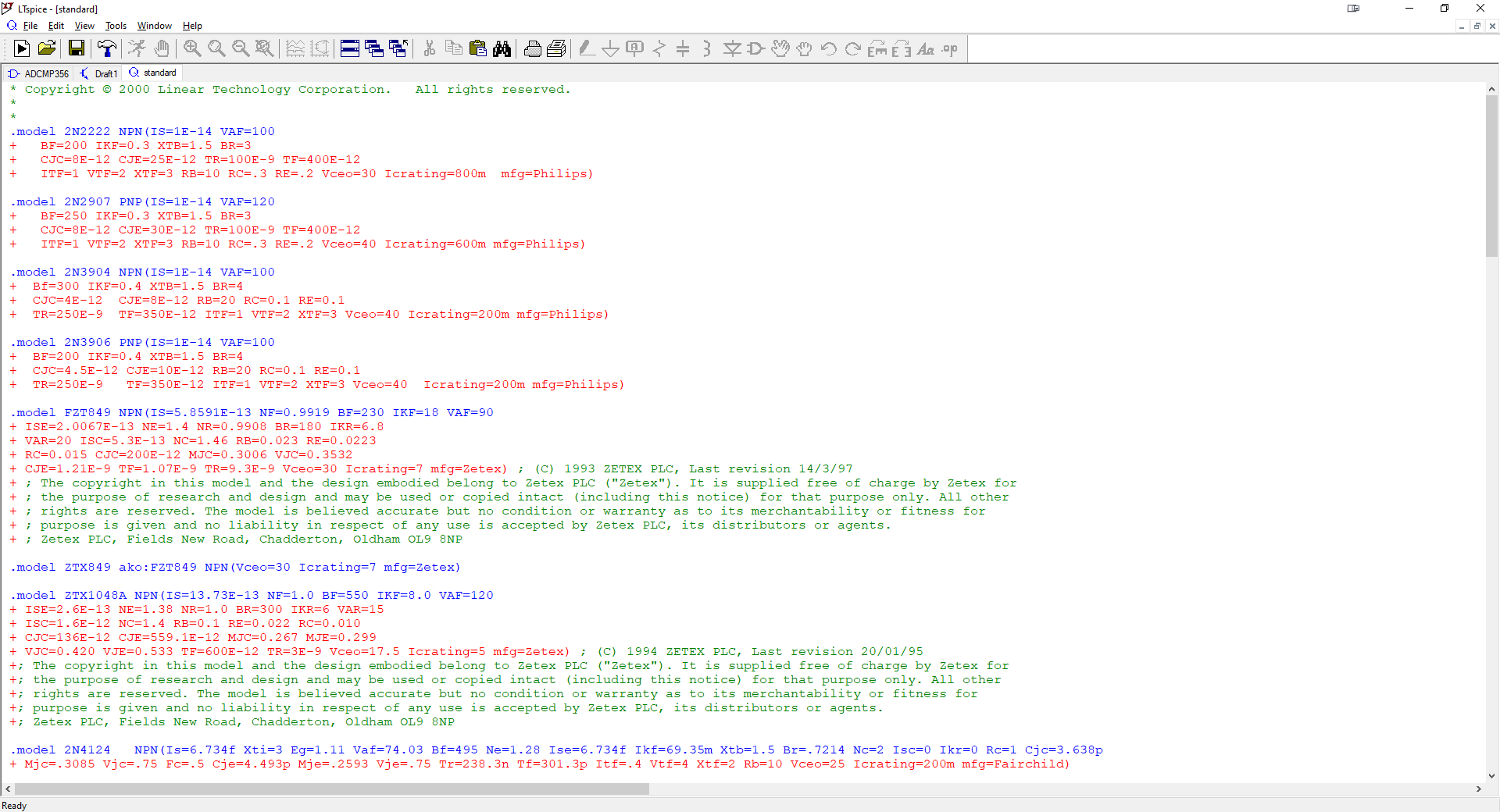

Jednakże jest to plik *bjt i po otwarciu jest coś takiego:


A potrzebowałbym plik symbolu tego tranzystora z rozszerzeniem *.asy

Niestety nie udało mi się go znaleźć ☹️

Pomoże ktoś?



Edytowano przez miro88
Link do komentarza
Share on other sites

(edytowany)

Poradziłem sobie:

- należy dodać tranzystor npn

- potem prawoklik na elemencie i wybrać "Pick New Transistor"

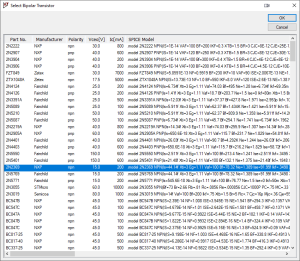

i wtedy pojawi się lista jak niżej:


Wybrać właściwy tranzystor i gotowe 😀.

Edytowano przez miro88
