Enkoder/transoptor szczelinowy - identyfikacja wyprowadzeń


MasterYoda95

Pomocna odpowiedź

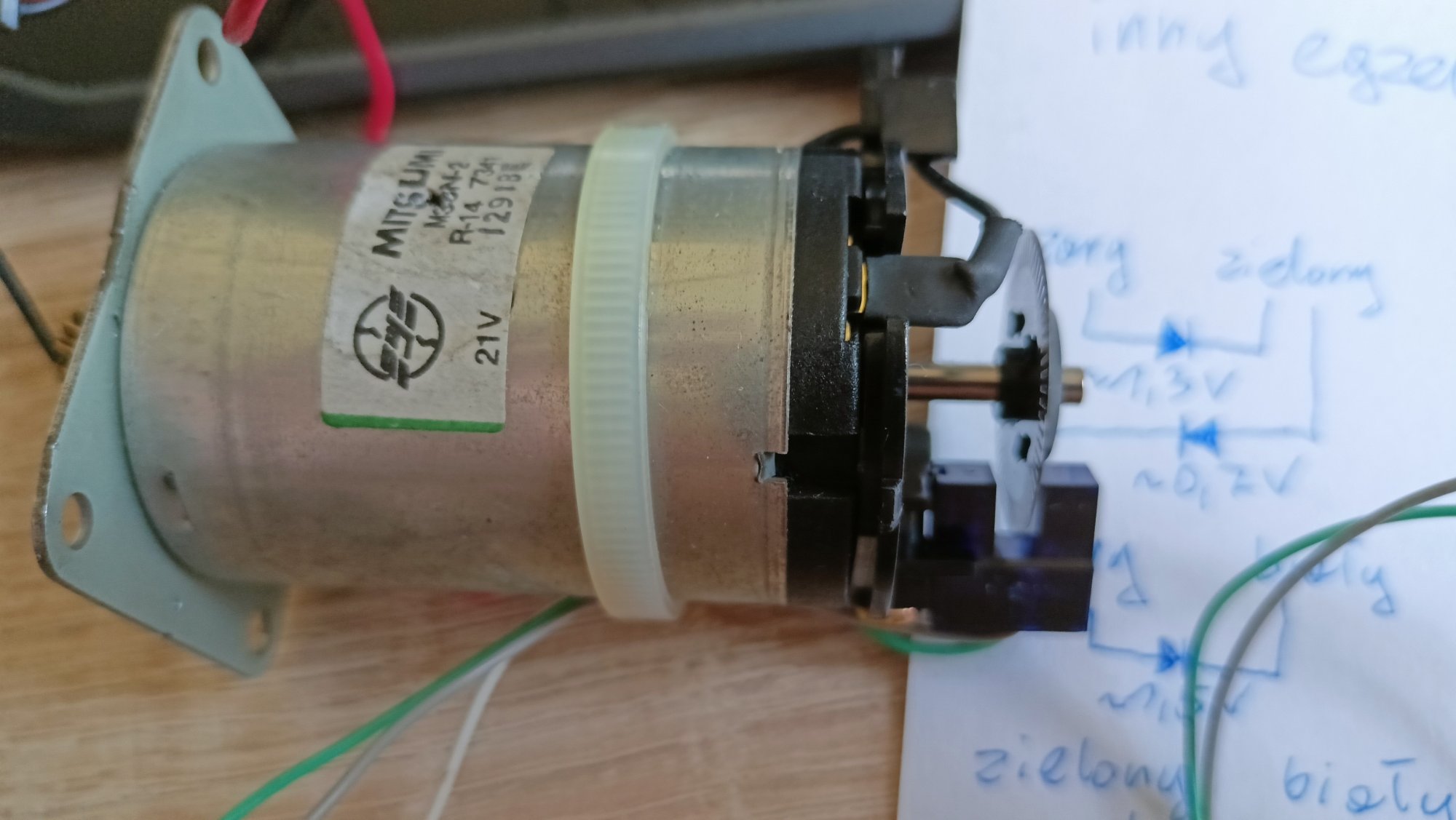

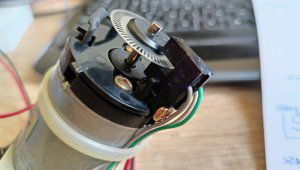

Cześć, w częściach z odzysku, które kupiłem jakiś czas temu znalazłem takie silniki wyposażone w enkodery. Prawdopodobnie pochodzą z jakiejś drukarki.


Chciałem wykorzystać je w projekcie, ale nie umiem określić, jak powinny być podłączone. Sam transoptor nie ma opisu na obudowie, a poszukiwania po naklejce silnika nic nie wnoszą, bo były również stosowane bez enkoderów.

Zasada działania wydaje mi się być prosta, z jednej strony świeci LED, a z drugiej fototranzystor generuje sygnał, w zależności czy w danym momencie pomiędzy nimi jest szczelina, czy lita powierzchnia dysku. Mierzymy częstotliwość, dzielimy przez liczbę szczelin w dysku i mamy prędkość obrotową.

Z transoptora wychodzą 3 przewody: szary, biały i zielony.


Zmierzyłem multimetrem rezystancje pomiędzy przewodami oraz spadki napięcia między nimi w trybie "dioda" w obu polaryzacjach. Wyniki tych pomiarów poniżej - jeśli nie ma narysowanej symbolicznej diody, to znaczy że pomiar w danej konfiguracji wskazywał nieskończoność. Pomiar rezystancji dał dla dwóch par wartość kilku megaomów, a dla trzeciej - nieskończoność.


Przyjąłem, że dla trzech przewodów przypuszczalny schemat będzie wyglądał na rysunku jak poniżej. Kierując się spadkami napięć na "diodach" wytypowałem biały przewód jako wspólną masę. Następnie jedno z wyprowadzeń podpinałem do +5V przez rezystor 500R (domniemana anoda LEDa), a drugie raz do 5V a raz do masy przez rezystor 2k2 (robiłem pullup i pulldown dla domniemanego otwartego kolektora) i mierzyłem napięcie na tym "kolektorze" oscyloskopem. W żadnym przypadku nie było ono zmienne kiedy obracałem wałem silnika. Poza tym co na kartce, sprawdziłem też biały przewód jako domniemany kolektor, ale również bez skutku.


Nie umiem wyciągnąć sensownych wniosków z poniższych wyników. Macie jakieś sugestie?
