Problem z podłączeniem czujnika


Loleek

Pomocna odpowiedź

Vcc -5V

Gnd - masa

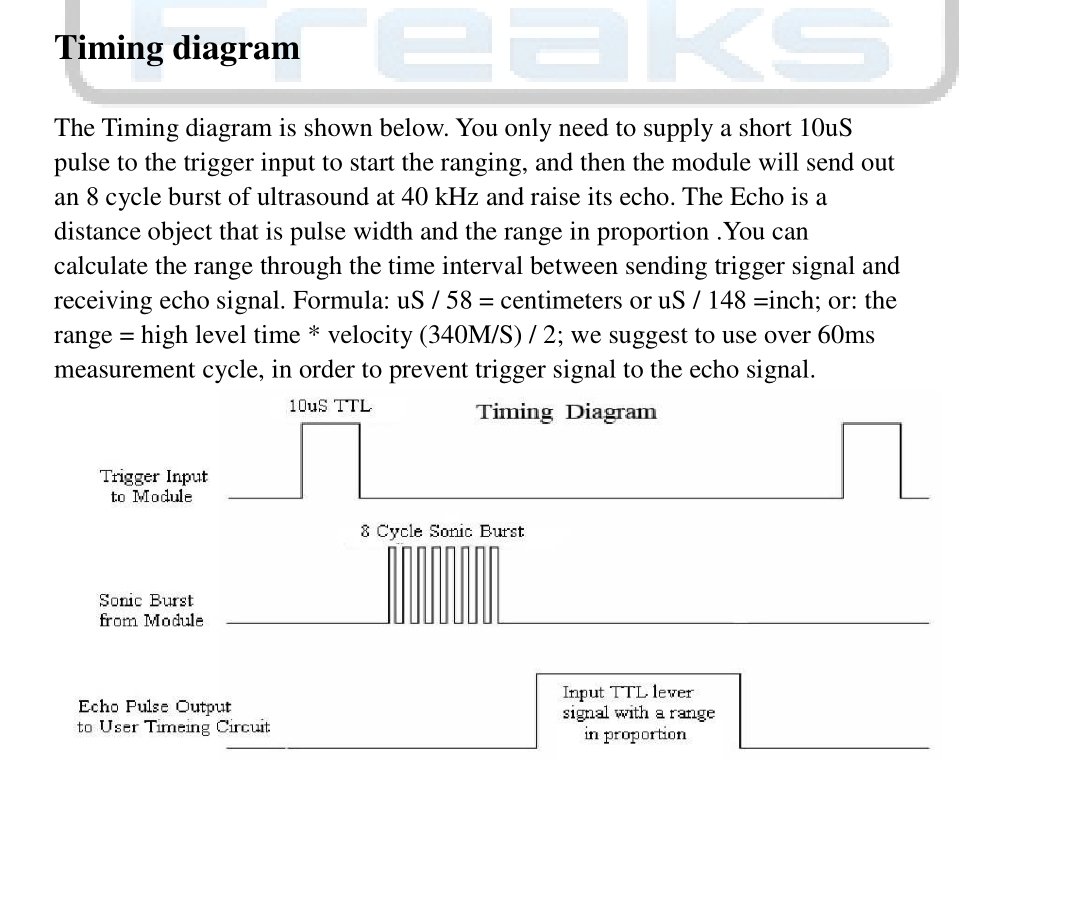

Trig - wystawiasz tam sygnał o czasie trwania 10us aby rozpocząć skanowanie, zwykły gpio output z odliczaniem czasu

Echo - otrzymujesz tam proporcjonalnie długi w czasie sygnał odległości, więc gpio input + jakieś obliczenia czasu trwania w kodzie z przeliczeniem potem według wzoru.



Link do datasheeta: https://www.google.com/url?sa=t&source=web&rct=j&opi=89978449&url=https://cdn.sparkfun.com/datasheets/Sensors/Proximity/HCSR04.pdf&ved=2ahUKEwjDp7yTzoSCAxXBFBAIHeeaAq4QFnoECBAQAQ&usg=AOvVaw1iQg0OJ6MFfs9MrkZYGAB4
