STM32 + PC847 - wejścia i wyjścia z optoizolacją


Boe666

Pomocna odpowiedź

Witam wszystkich.

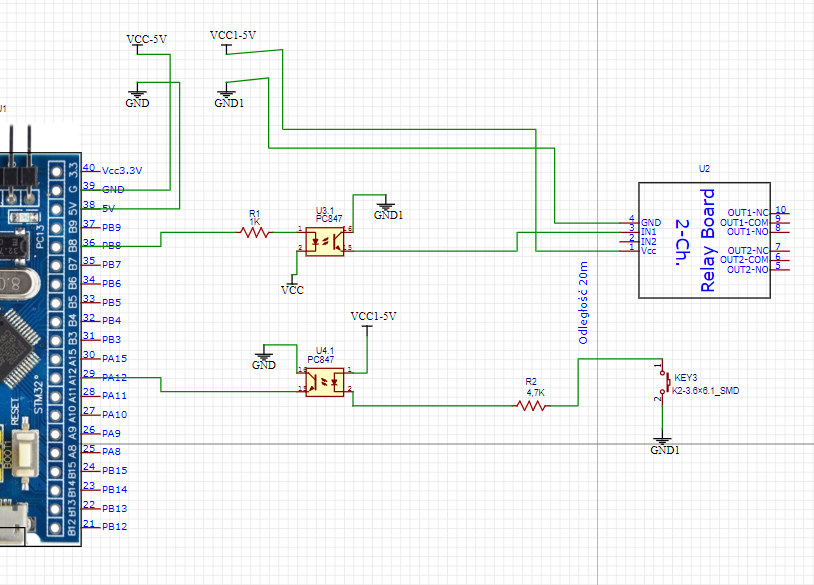

Prośba o wskazówki w zakresie realizacji prostej optoizolacji. Generalnie niestety nie mam wiedzy na temat elektroniki analogowej, dotąd wszystko podłączałem bezpośrednio do uC, jednakże chciałbym zrobić to jak należy. Prośba o wskazanie czy schemat jest ok i gdzie powinienem coś zmienić lub dodać (diody rezystory kondensatory) żeby było tak jak być powinno.

2023-11-09 21_33_42-EasyEDA(Standard) 6.5.37 - Projects Offline mode.png

Link do komentarza
Share on other sites

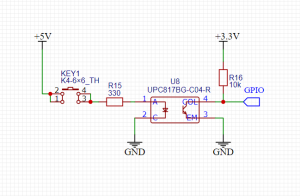

Emitery masz odwrotnie niż powinno być, powyżej ta część poprawiona. Jaki masz moduł przekźników? Być może nie potrzeba dodatkowej optoizolacji?

Edytowano przez _LM_
  • Lubię! 2
Link do komentarza
Share on other sites

Moduł przekaźników ma optoizolację, jednak chciałbym niezależnie zrobić sobie optoizolację żeby mieć moduł z uC uniwersalny. Mam dużą odległość od tych modułów przekaźników do uC - ponad 20m kablami kat 5e. Mogę liczyć na poprawę schematu w tym zakresie ?
