Dodatkowy przycisk w wideodomofonie

[amored]

Dzień dobry,

Jestem zaintersowany podłączeniem dodatkowego przycisku zwalniającego elektrozaczep z wewnątrz posesji. Mam zainstalowany wideodomofonmodel VDA-40A3 i kasetę zewnętrzną VDA-79A3.  Z góry serdeczne dzieki za podpowiedzi.

[miro88]

Najlepiej to zwróć się z tym pytaniem do producenta wideodomofonu.

Edytowano Grudzień 30, 2023 przez miro88

[amored]

Dziękuję...

[farmaceuta]

Dnia 29.12.2023 o 10:24, amored napisał:

Dzień dobry,

Jestem zaintersowany podłączeniem dodatkowego przycisku zwalniającego elektrozaczep z wewnątrz posesji. Mam zainstalowany wideodomofonmodel VDA-40A3 i kasetę zewnętrzną VDA-79A3.  Z góry serdeczne dzieki za podpowiedzi.

Ale ten guzik chcesz zamontować wewnątrz tego domofonu?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Daro1003]

@amored Pierwsze musisz sprawdzić jak masz podłączony elektrozamek do zestawu wideodomofonowego.

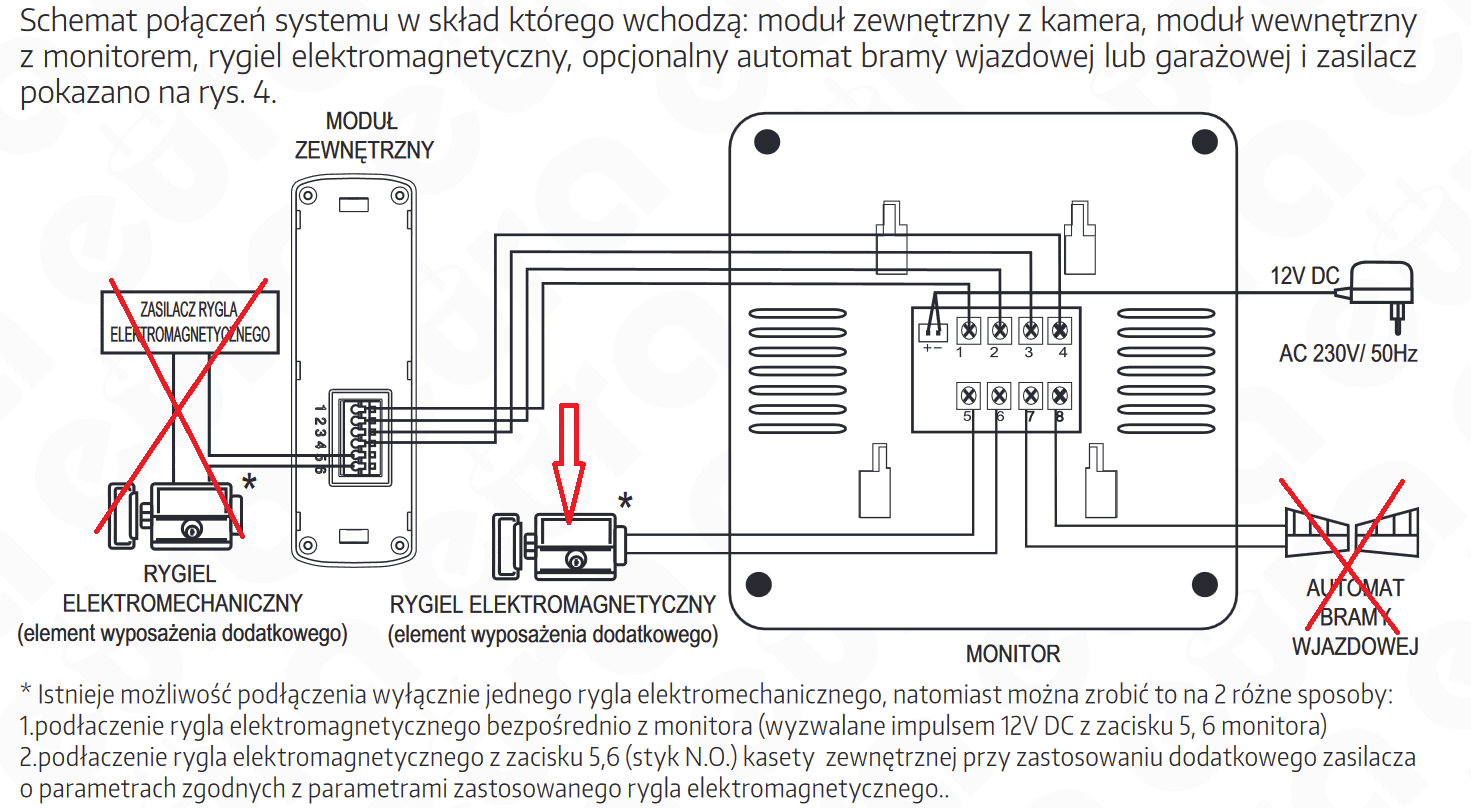

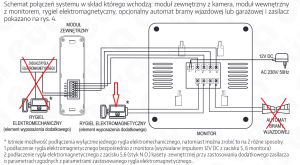

Proszę zerknij na schemat podłączenia stacji:

Na dole jest opis że elektrozamek można podłączyć na dwa różne sposoby.

1. Aby wpiąć guzik otwarcia musisz mieć podłączony rygiel z przekaźnika stacji bramowej wtedy wpinasz przycisk w zaciski 5 i 6 i omijasz panel tak długo jak będzie wciśnięty guzik tak długo będzie zwolniony magnes elektro zamka.

2. Jeśli elektro zamek jest podłączony z monitora to trzeba zastosować przekaznik do odseparowania sterowania.

Edytowano Grudzień 30, 2023 przez Daro1003

[amored]

Witam,

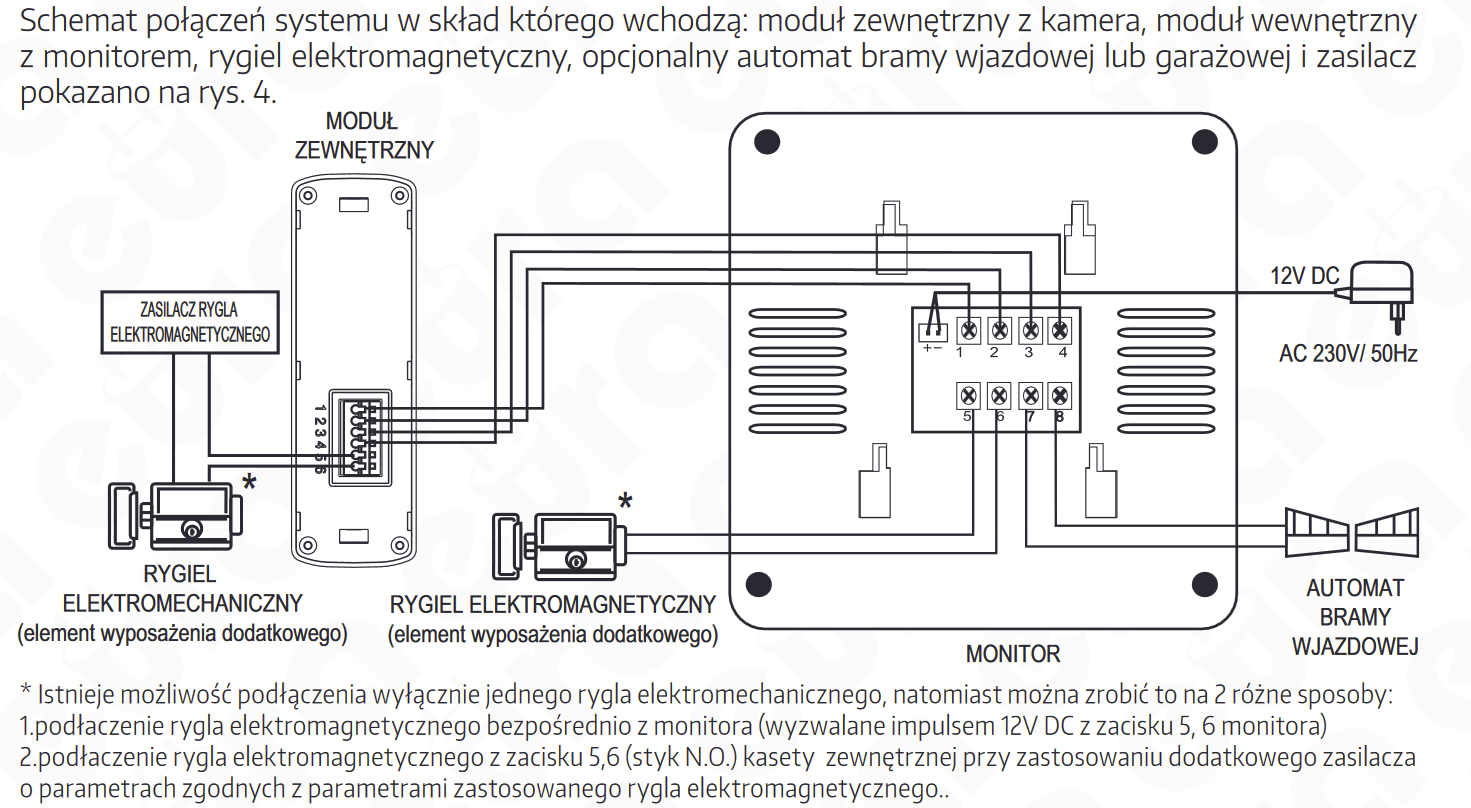

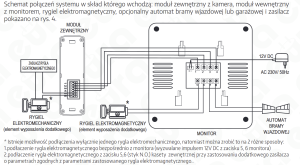

Serdecznie dziekuję za  podpowiedź. Doprecyzując mój zamiar przedstawiam  na schemacie aktualny stan zainstalowanego urządzenia. Dokładnie mój problem dotyczy tylko jednego elektozaczepu podłączonego do monitora (wskaznego strzałką). Prosiłbym o wskazanie jakie i w którym miejscu należy zainstalować dodatkowe urządzenia by wyłącznik  elektrozaczepu umieścic na zewnatrz tuz przy nim.

Pozdrawiam serdecznie.

[Daro1003]

Łatwiej byłoby gdyby elektrozamek był podłączony do panelu zewnetrznego ale Ok.
Z monitora wychodzi DC 12V i teraz tam wpięty jest elektrozamek czyli w to miejsce wspinasz cewkę przekaźnika.

Do jednego zacisku elektrozaczepu podpinasz na stałe biegun + natomiast przez styki przekaźnika przepuszczają GDN.
Przycisk wspinasz rownolegle do styków przekaźnika.

Monitor aktywuje cewkę przekaźnika która zwiera jego styki i puszcza na elektrozamek GND co powoduje jego zwolnienie.
Naciskając guzik podajesz GND na elektrozamek.

Moim zdaniem jest to bezpieczne rozwiązanie. Nie zapomnij zastosować diody nap IN4007 na cewkę przekaźnika.

[amored]

Witam,

bardzo seredecznie dziekuję! Do dzieła zabiorę sie po NR. A na Nowy 2024 Rok życzę dużo zdrówka, wszelkiej pomyślności i wiele satysfacji oraz wspaniałych blogerów.
Pozdrawiam seredcznie

[Daro1003]

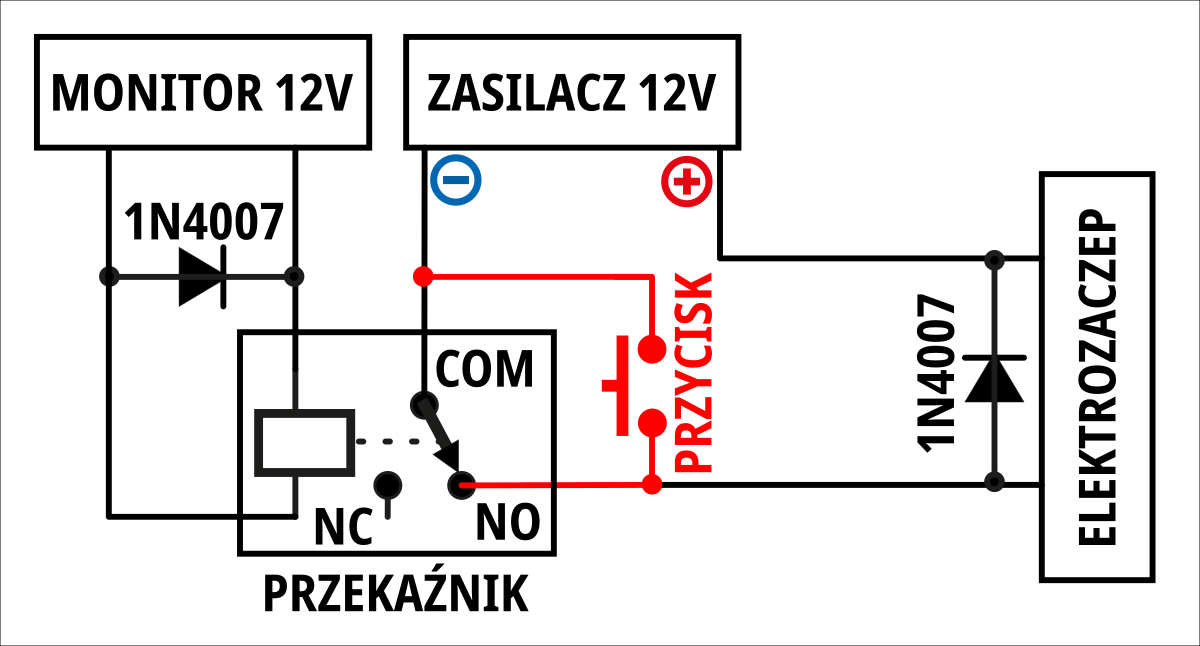

Taki schemat nakreśliłem.

Musisz sprawdzić jeszcze pod którym zaciskiem w monitorze wychodzi plus a pod którym minus i wstawić diodę w odpowiednim kierunku.

[miro88]

Po przerysowaniu schematu wyszło jak poniżej:

Bedzie łatwiej odczytać 😎.



[Daro1003]

@miro88

1. W jakim programie rysujesz ??
2. Dioda w złym kierunku wstawiłeś na elektrozamek powinna być zaporowo do +12V

[miro88]

@Daro1003

1. Inkscape

2. Poprawiono

[Daro1003]

@miro88 podrzucisz link by pobrać Inkscape free ?

[miro88]

Najnowsza wersja programu Inkscape 1.3.2 jest do pobrania z poniższego linku:

https://inkscape.org/release/inkscape-1.3.2/windows/64-bit/msi/?redirected=1

I jeszcze artykuł plus szablon do pobrania do kompletu:



Edytowano Grudzień 31, 2023 przez miro88
