Nie działający amatorski zasilacz stabilizowany


Igus

Pomocna odpowiedź

W zasadzie powinno wszystko działać.

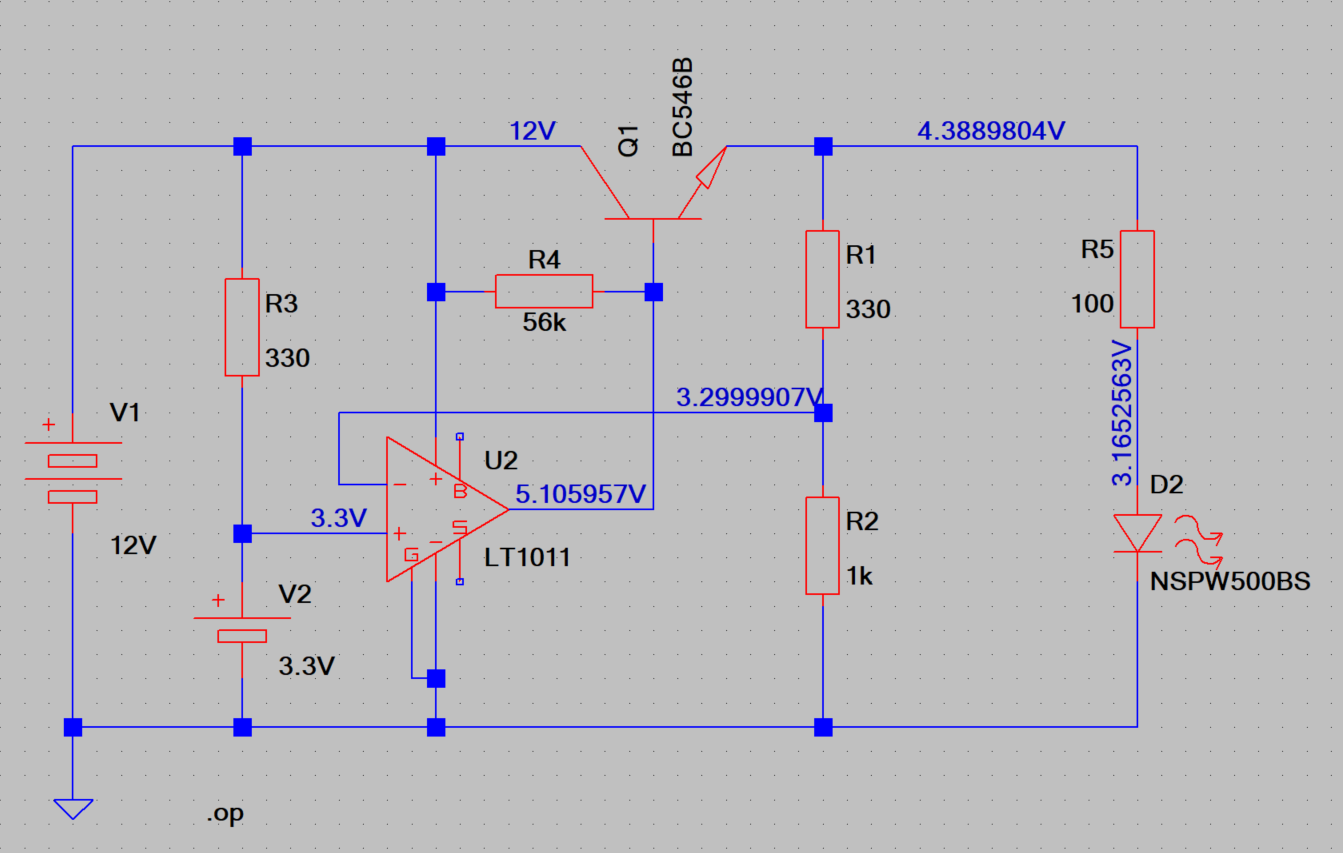

Wrzuciłem twój schemat do LTSpice-a przyjmując parę skrótów (zamiast diody Zenera źródło napięcia +3,3V) oraz zamiast LM311 komparator LT1011.
W punkcie pracy parametry wychodzą poprawne.

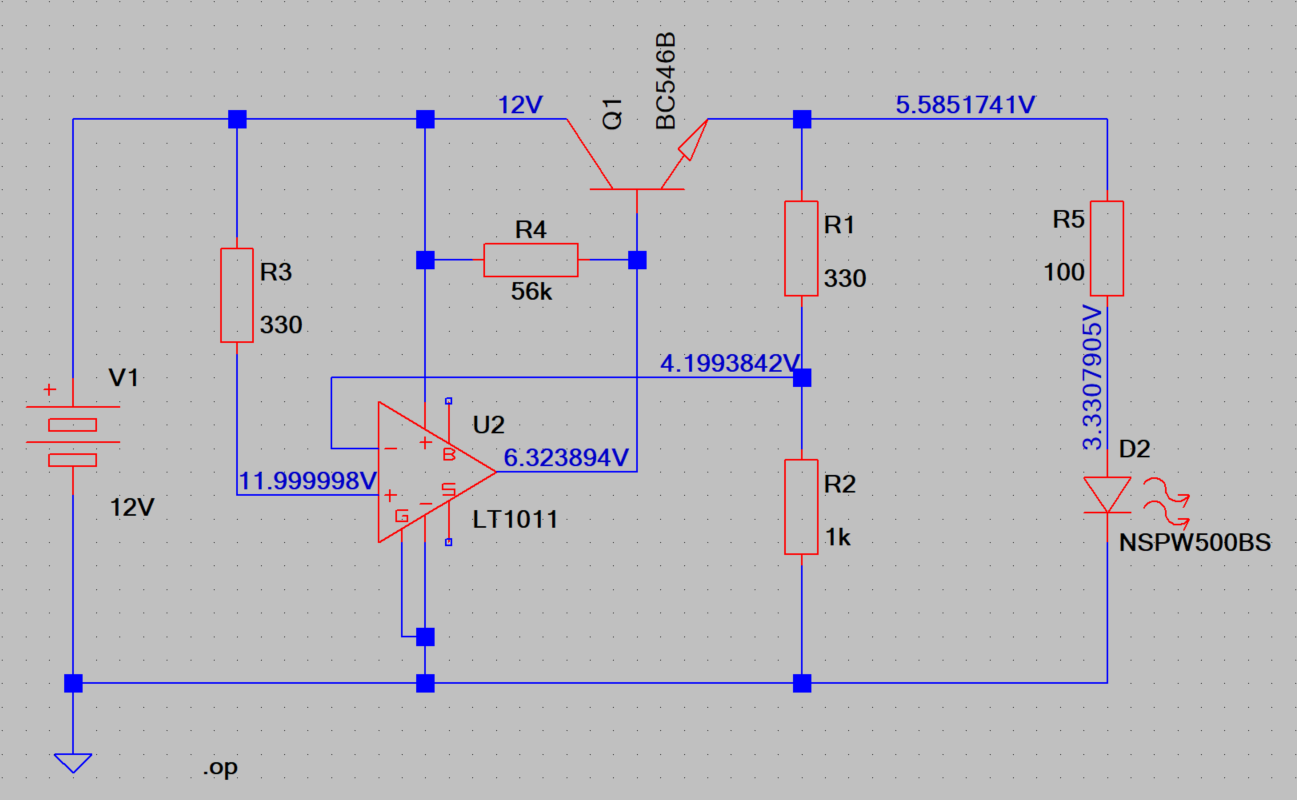

Symulowałem co może być przyczyną, że układ nie działa.

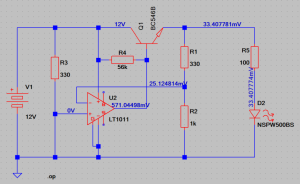

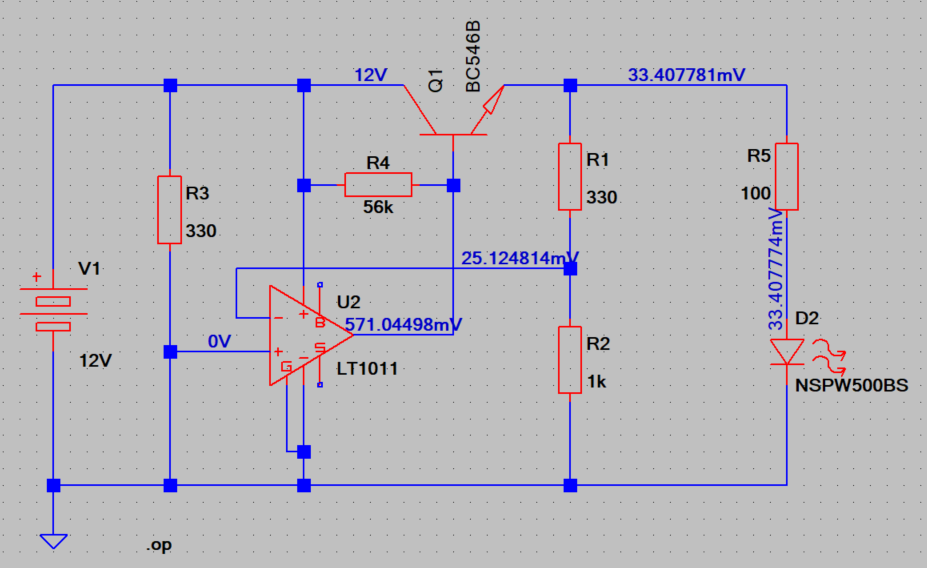

1. Uszkodzona dioda Zenera przerwa w obwodzie.

2. Uszkodzona dioda Zenera zwarcie do masy

3. Uszkodzony rezystor R4

Z danych widać że przypadek 2 i 3 mogą być przyczyną niedziałającego układu.
Warto więc zmierzyć napięcia w punktach mających istotny wpływ na działanie i porównać z tymi jakie powinny być.

  • Lubię! 1
Link do komentarza
Share on other sites

Sam nie wiem. Na elektrodzie ludzie pisali mi że z użyciem LM311 nie da się zrobić stabilizatora, ponieważ jest on bardzo nie stabilny, wiec zamowilem LM317T



Link do komentarza
Share on other sites

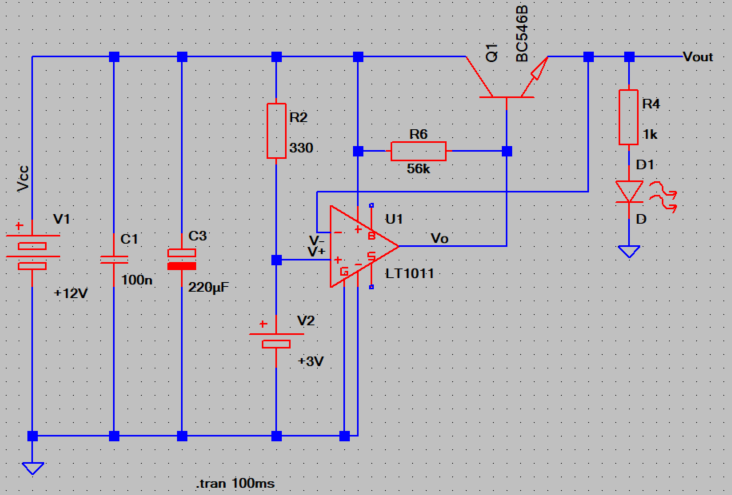

Zmodyfikowałem trochę twój schemat. Posłużyłem się wzorem z "Kursu II - Komparatory" dodając dwa kondensatory, które pełnią rolę filtrów przeciwzakłóceniowych.

Wyrzuciłem dzielnik R1 R2 oraz podłączyłem napięcie wyjściowe Vout bezpośrednio do wejścia odwracającego komparatora V-.

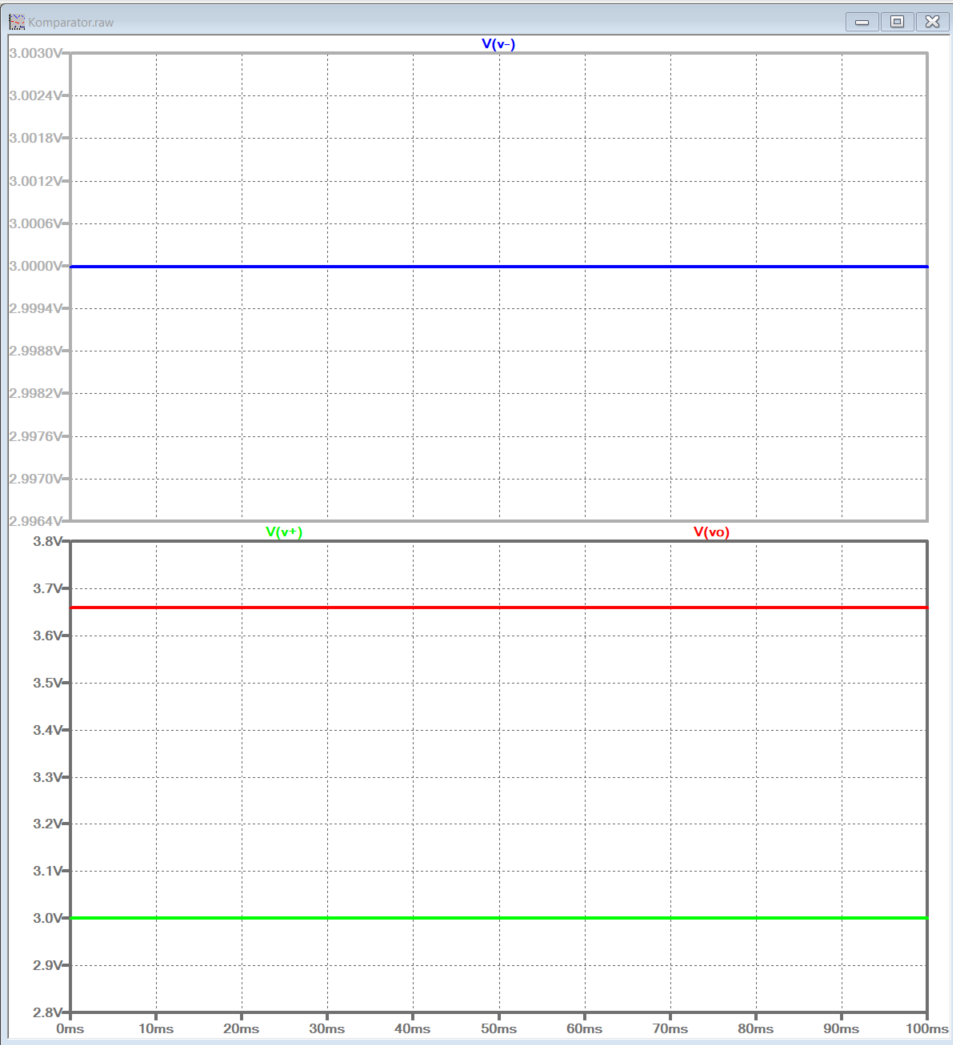

Symulacje pokazują, że taki układ działa poprawnie. Na obrazkach pokazane są wyniki symulacji dla V+ = 3V

 LM311_tran_s_3_c.thumb.png.5c406863592d38da93db6275f488d79e.png LM311_tran_s_3_w.thumb.png.961b659ed8924ba89d239458367f7fb0.png

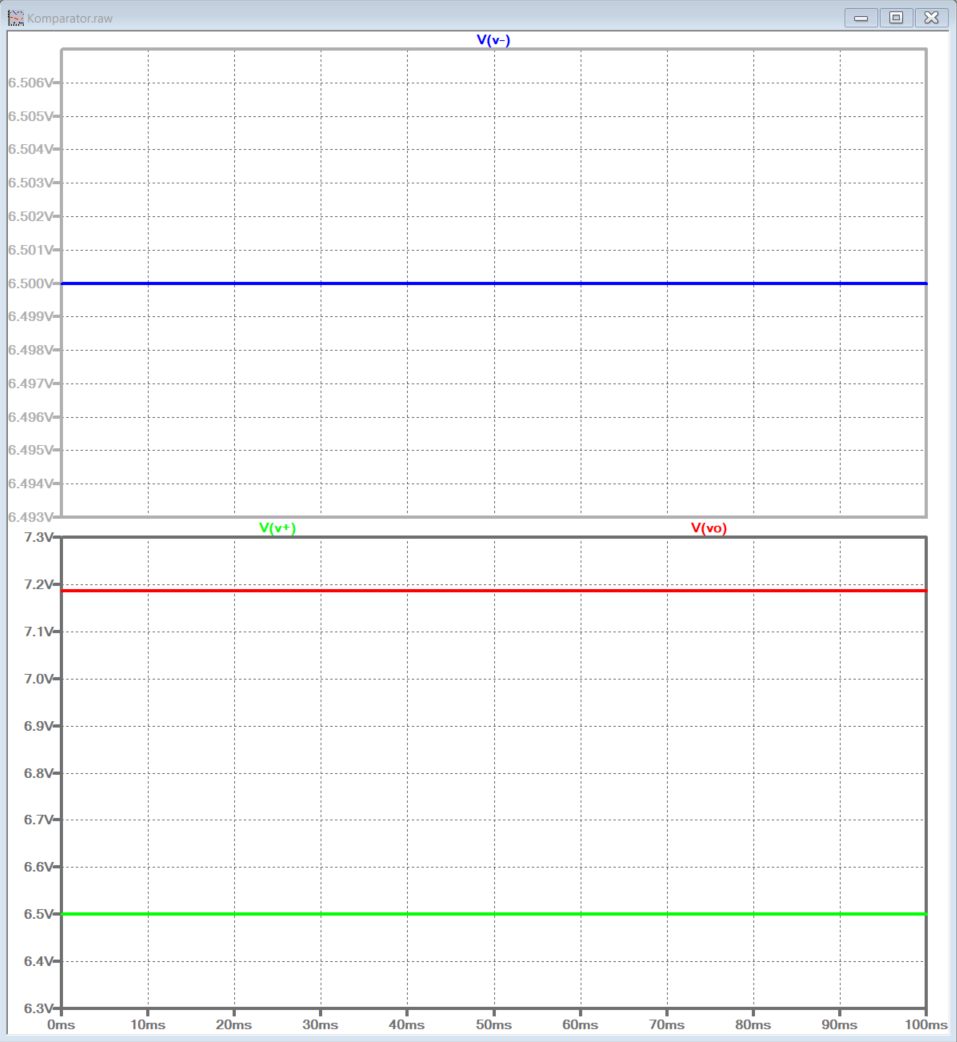

oraz V+ = 6.5V.

LM311_tran_s_6_c.thumb.png.598a74ace5e3e9b602ff010320e8f20d.png LM311_tran_s_6_w.thumb.png.1e8e3a7b3e33799432e2e2cbf06784f0.png

Wadą takiego układu jest niska sprawność. Duża strata energii na tranzystorze = duży spadek napięcia (Vcc - Vout) * duży prąd (Ice =Iout).

  • Lubię! 2
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Dnia 21.01.2024 o 18:50, Igus napisał:

Sam nie wiem. Na elektrodzie ludzie pisali mi że z użyciem LM311 nie da się zrobić stabilizatora, ponieważ jest on bardzo nie stabilny, wiec zamowilem LM317T



Musisz wiedzieć, że inaczej się go używa, więc zobacz w dokumentacji co do niego połączyć. Jednak to jest ciekawy układ, zbudowałem sobie niedawno z niego uniwersalny zasilacz.
