Jak w praktyce wykorzystać serwomechanizm?


giovanni

Pomocna odpowiedź

Hej,

czy mógłby ktoś polecić jakiś artykuł o serwomechanizmach?



A dokładnie chodzi mi o to, jak przenosić ten napęd z serwomechanizmu, jak mogę podłączyć to do konkretnej częśći, która mnie interesuje. Czy są np orczyki, które są kołami zębatymi?



Pozdrawiam

Link do komentarza
Share on other sites

16 godzin temu, giovanni napisał:

 jak przenosić ten napęd z serwomechanizmu

Napisz konkretnie co chcesz zrobić



16 godzin temu, giovanni napisał:

Czy są np orczyki, które są kołami zębatymi?

Nie spotkałem się jeszcze z takimi (być może są), ale jeśli nie ma to zazwyczaj w zestawie do serwa jest okrągły orczyk, można zębatki wydrukować i przykręcić do tych orczyków, lub zakupić gotowe zębatki

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Drukarka 3D odpada, nie mam ani nie umiem się tym obsługiwać, niestety.



Generalnie to chce zrobić coś takiego, nie wiem czy coś widać, w ogóle z tego rysunku






Po lewej chcę zrobić przekładnie na zębatkę przyczepioną do wału. Po prawej z kolei jest przegub obrotowy  i chce to jakoś przyczepić do tego przegubu, na szkicu, już jest właśnie ten okrągły orczyk. No ale nie znam się na tym, więc zastanawiam się jak to zrobić, żeby było to zgodne ze sztuką. Z tego co widziałem, do silników, krokowych są takie zębatki, które można przymocować bezpośrednio na wał. A dla serwo, ani nie ma ani jakiegoś wału czy innych przejściówek..



Z linkami też w sumie wydaje się mieć to sens. Czy są jakieś predefiniowane rozwiązania na to?





Link do komentarza
Share on other sites

@giovanni A umiesz może projektować w jakimś programie do 3D? Bo można zamawiać wydruki.

Co do linek to sprawa jest dosyć prosta. Przywiązujesz do orczyka i z drugiej strony do tego czym chcesz poruszać.

Link do komentarza
Share on other sites

(edytowany)

Jak masz już koła to tak możesz je nawiercić i przykręcić do dziurek w serwomechanizmie.

Myślę że powinieneś sprawdzić program Tinkercad. To się przydaję nie tylko do druku, ale też żeby lepiej zwizualizować gdzie co ma być i jak będzie wyglądał projekt (raczej lepsze niż kartka). Jest bardzo intuicyjny, ma niezłą bibliotekę komponentów z których można korzystać, a oprócz projektowania 3D można projektować i symulować obwody oraz wykonywać symulacje fizyczne. I nie trzeba instalować, działa w przeglądarce.

Edytowano przez AntekBezak
Link do komentarza
Share on other sites

Dzięki! na pewno tam zajrzę !

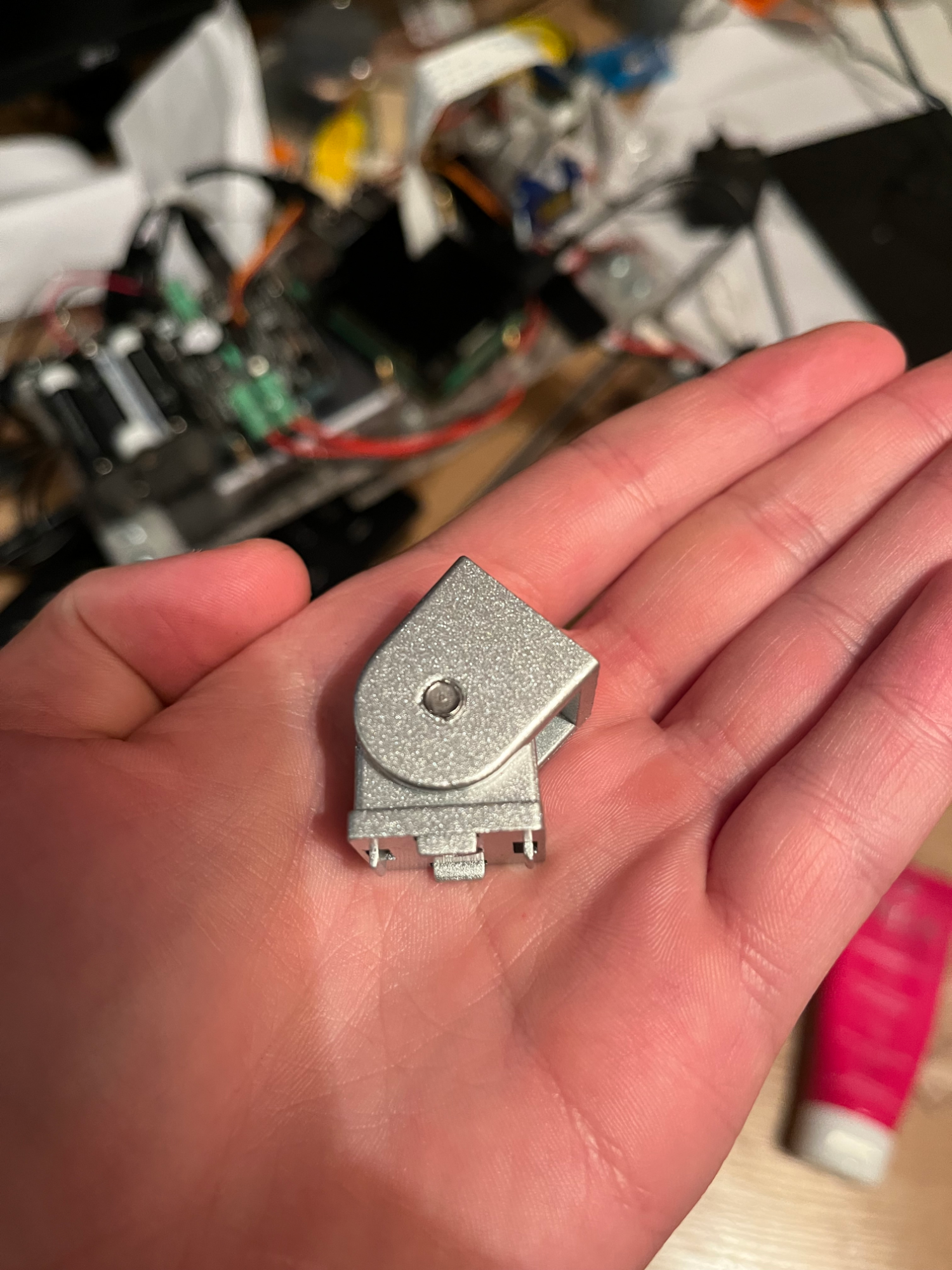

Zrobiłem zdjęcie jeszcze tego elementu po prawej, tak wygląda ten przegub, który chce sterować serwomechanizmem.
