Zegar na lampie oscyloskopowej- gotowy projekt potrzebny.

[Kuba83]

Witam!

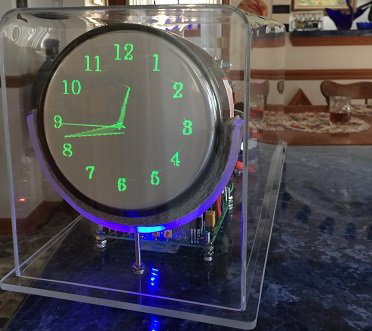

Podoba mi się taki zegarek

O ile temat "lampowy" ogarnę, mam lampy i elementy na ich zasilanie , mam 3 zielone 8LO29 i dwie niebieskie 8ŁO39W, niebieskie są rosyjskie, zielone nasze krajowe licencyjne(na bazie rosyjskiej)



Chodzi mi o to, jak zrobić układ który pada na wzmacniacze sygnały X-Y, wyświetlając pokazane "tarcze" zegara, mogę przetestować , mam dwa oscyloskopy analogowe

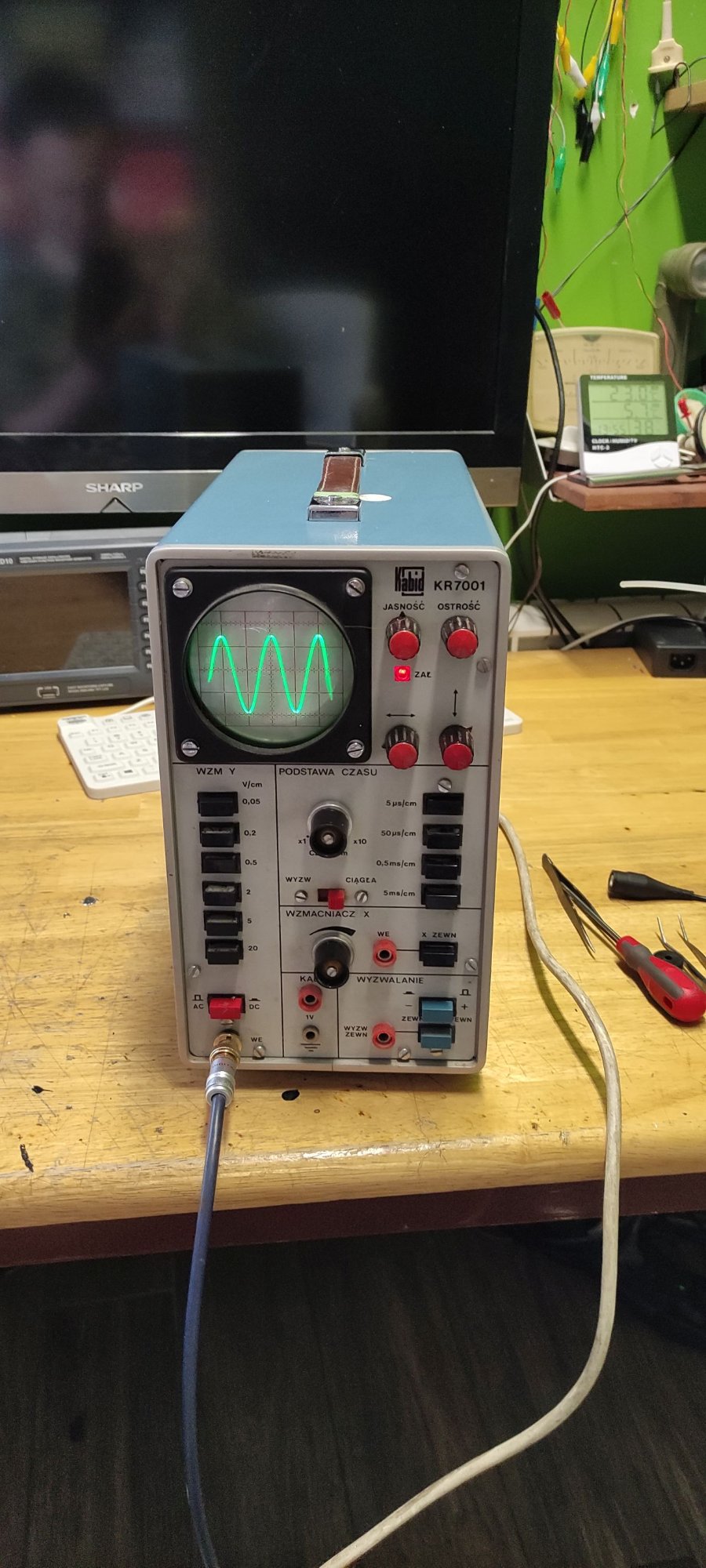

Taki na przykład

W technice analogowej i lampowej sobie dobrze radzę, ale mikrokontrolery to trochę za nowy temat dla mnie, nie mam wykształcenia technicznego

Ktoś robił coś tego typu?



[KaDe]

Chapeau bas!

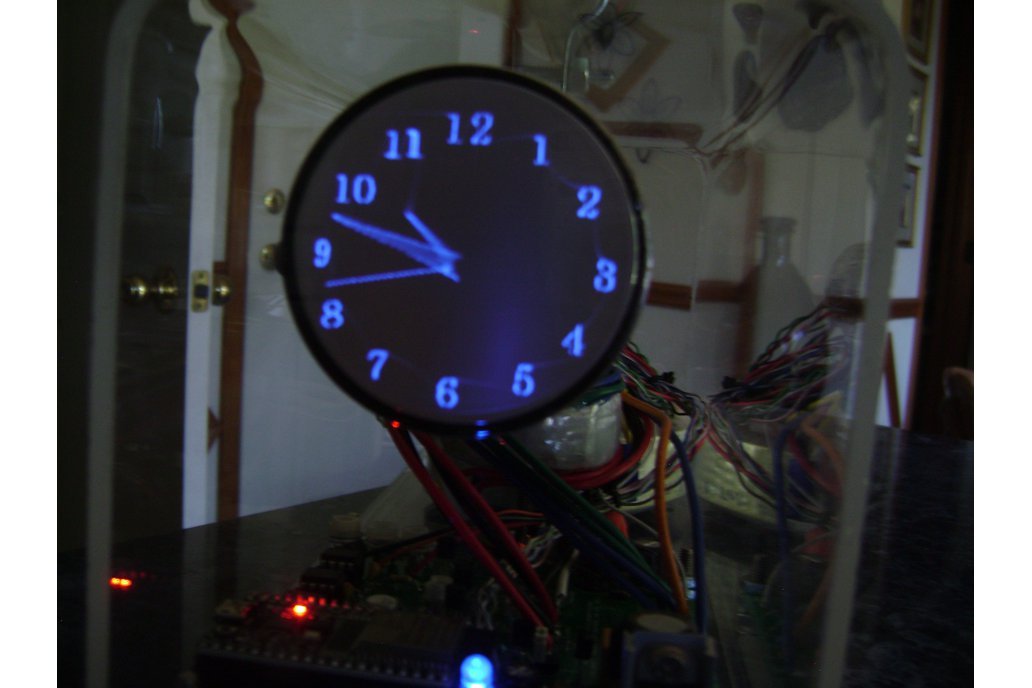

O ile zdjęcie z niebieską lampą oscyloskopową powiedziałbym że to jest jakiś trik (...i te podświetlenie niebieską diodą od dołu) to na drugim zdjęciu wygląda to całkiem całkiem. Fajnie by było, żeby to bardziej uwiarygodnić zdjęcie wykonane z boku skoro zegar jest w obudowie z plexiglas (blok cyfrowy, odchylanie, w.n.  itp jakie użyte są podzespoły) ?
Tak, teoretycznie jest to do zrobienia, ale ... i tu pojawia się cała lista schodów do przejścia.
Wyświetlenie "figur Lissajous" to tzw pikuś w porównaniu do wygenerowania sygnału takiego obrazu cyferblatu oraz wskazówek i to nie na takiej 315-ce no i jeszcze z Arduino? Myślę że prościej, taniej i szybciej było by zastosować małe oszukaństwo i zaadoptować do starej uszkodzonej lampy oscyloskopowej zegarek z laserem co na ścianie wyświetla godzinę za grosze. Obraz cyfrowy ale w lampie 😉
Pozdrawiam i powodzenia życzę 👍

[Kuba83]

Witam!

Choć już wtorek, to odpisuję.

Scope clock NIE JEST oszustwem!

https://www.knutsel.org/tag/scope-clock/

https://zappedmyself.com/projects/esp32-oscilloscope-clock/

https://www.webx.dk/oz2cpu/clock-scope/scope.htm

https://www.hackster.io/mircemk/extremely-simple-oscilloscope-clock-with-esp32-789a08

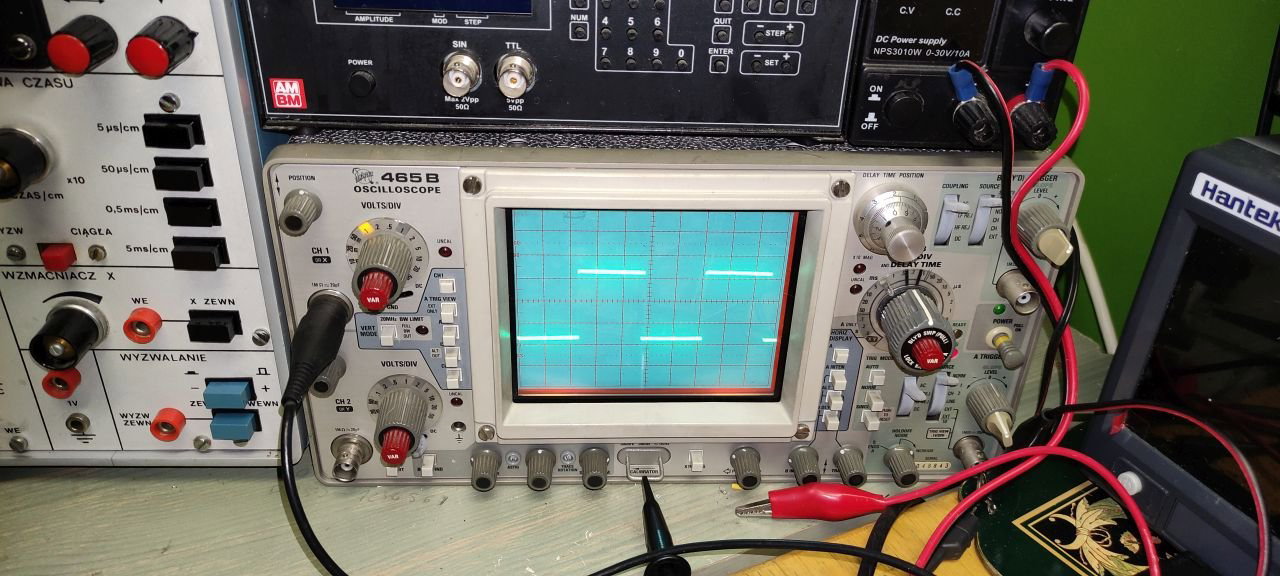

Tego Tektronixa 465B też posiadam- to bardzo miły prezent od kolego z retro forum.

Czyli na Arduino na 100% nie.....ale ESP32 to "inna para kaloszy"

Co do oscyloskopu, to starych trupów i bebechów od nich nie brakuje na Allegro czy OLX.

Tu chodzi o pracę oscyloskopu w trybie X-Y, czyli bez podstawy czasu.

Lampy z niebieskim luminoforem istnieją naprawdę

Lampy te mam

https://allegro.pl/oferta/nowa-lampa-oscyloskopowa-8lo39-niebieski-luminofor-13670341675

Jedyny minus to wysokie napięcie anodowe.....tutaj wystarczy transformator z trupa radia lampowego, 2x300V, dzielone uzwojenie, czyli masz na zawołanie 1,2kV po powieleniu w kaskadzie Villarda.

Taki transformator ma też uzwojenie 6,3V do żarzenia lampy.

Lampy oscyloskopowe powstawały w miliardach sztuk setkach odmian, zielone, niebieskie, pomarańczowe, białe, krótka i długa poświata.

Co do zasilania....ja mam fotowoltaikę więc "mi to lotto" , ile to prądu będzie pobierać.

Mam stary szukacz uszkodzeń w podziemnych kablach, już naprawa idzie(spalone diody selenowe powielacza), jest nowa lampa.

Urządzenie 55-letnie, w tym stanie do niczego- dał mi to emerytowany marynarz z nieodległego Gdańska.

Jeszcze raz dodam "kwestie analogowe i wysokonapięciowe" ogarnę, gorzej z programowaniem.

Na GitHub jest sporo takich wynalazków.

Zrobić nowe wzmacniacze X-Y nie problem, gdyż można tu wykorzystać całą plejadę starych , "telewizyjnych" końcówek mocy 1-5W.



[keram167]

Hej @Kuba83 , a takie coś byłoby pomocne ? Jest opis na ESP32, tylko oscyloskop trochę "nowszy" 😜i dwukanałowy ...
