Prośba o sprawdzenie schematu. Część zasilająca.

[TobiK]

Witam,

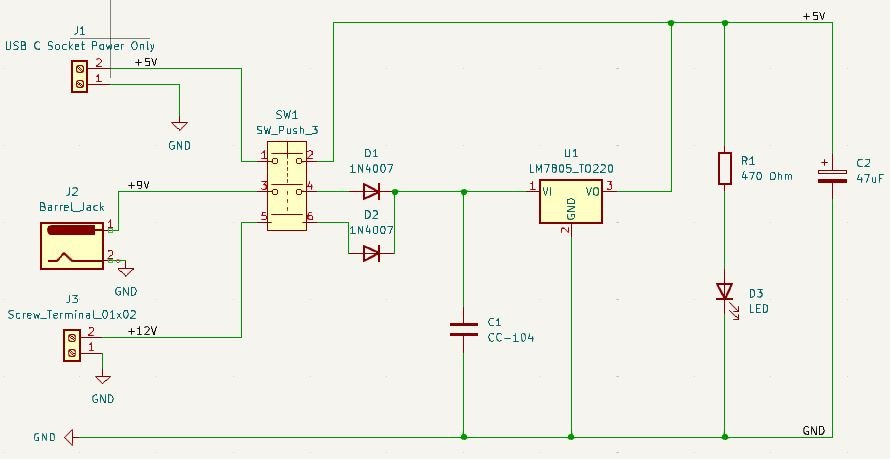

zaczynam hobbistycznie projektować płytki PCB (chciałbym zacząć) 😉. Prośba o sprawdzenie poprawności i dopasowania elementów części zasilającej. Na płytce będą znajdować się jeszcze takie kluczowe elementy jak ATMEGA328P, wyświetlacz 4 cyfrowy 7 segmentowy, przyciski, wejście na podłączenie zewnętrznego enkodera, przekaźnik 5VDC.

[Preskaler]

Post napisany już prawie miesiąc i nikt na niego nie odpowiedział. IMHO wynika to z tego, że bardzo enigmatycznie postawione jest pytanie i mało informacji o przedmiocie. Nie wiemy czy sprawdzeniu ma podlegać sam układ elektryczny, czy coś innego? Jeśli układ to wszystko zależy od tego do czego ten zasilacz będzie używany. Pobór prądu i ogólna koncepcja wykorzystania tego urządzenia. Mnie to wygląda na uniwersalną ładowarkę (zasilacz?). Nie wiemy też czy potrzebne jest zabezpieczenie przed odwrotnym połączeniem źródła +5V?

[jand]

42 minuty temu, Preskaler napisał:

Nie wiemy też czy potrzebne jest zabezpieczenie przed odwrotnym połączeniem źródła +5V?

To nie jest zabezpieczenie przed odwrotnym połączeniem, ale przed jednoczesnym podłączenie obu źródeł: +9V oraz +12V i ma chronić te źródła, a nie zasilacz.

[Preskaler]

Przed chwilą, jand napisał:

To nie jest zabezpieczenie przed odwrotnym połączeniem, ale przed jednoczesnym podłączenie obu źródeł: +9V oraz +12V i ma chronić te źródła, a nie zasilacz.

To jest zrealizowane poprzez diody D1 i D2. Spełniają one także rolę zabezpieczenia przed odwrotnym podłączeniem. Natomiast nie  ma tego zabezpieczenia (odwrotnego przyłączenia) przy korzystaniu z +5V.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[_LM_]

49 minut temu, Preskaler napisał:

Natomiast nie  ma tego zabezpieczenia (odwrotnego przyłączenia) przy korzystaniu z +5V.

Ja tam widzę gniazdo USB
