Space Mouse dla FreeCAD-a, Arduino Micro Pro.


99teki

Pomocna odpowiedź

- pora zamienić mysz zwykłą pracująca pod FreeCad-em na mysz 3D.

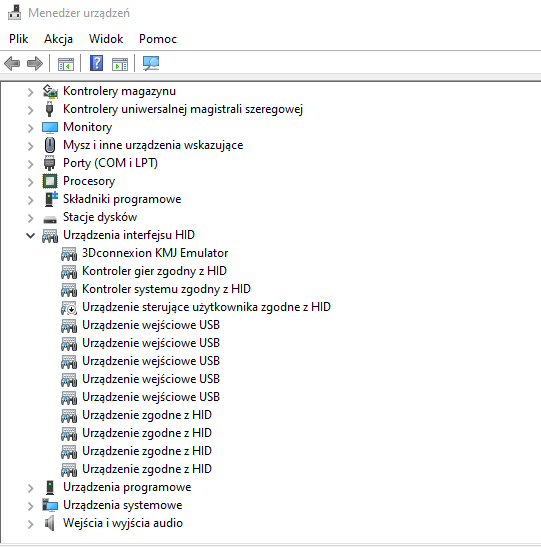

- na Arduino Micro Pro wpisujemy do programu deskryptory HID-a dla myszy 3D, kompilujemy i sprawdzamy czy FreeCad widzi oprogramowanie na Micro Pro.

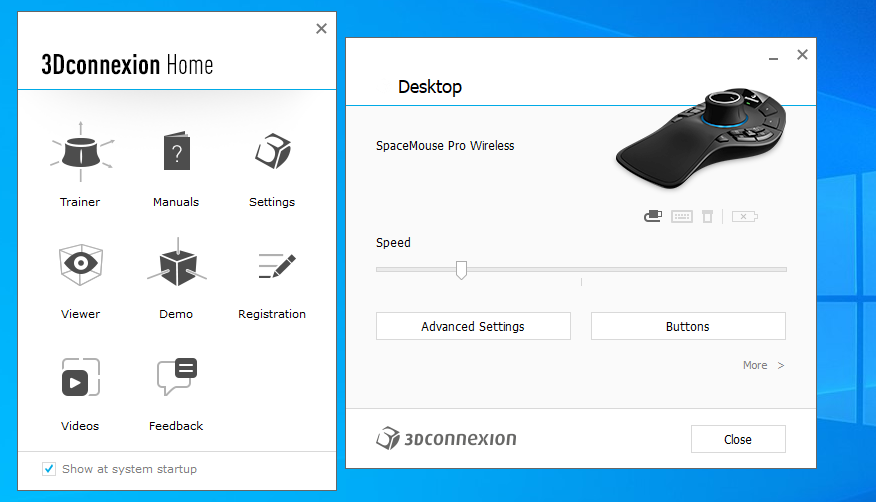

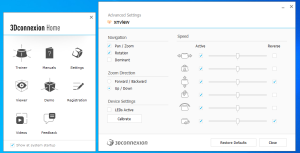

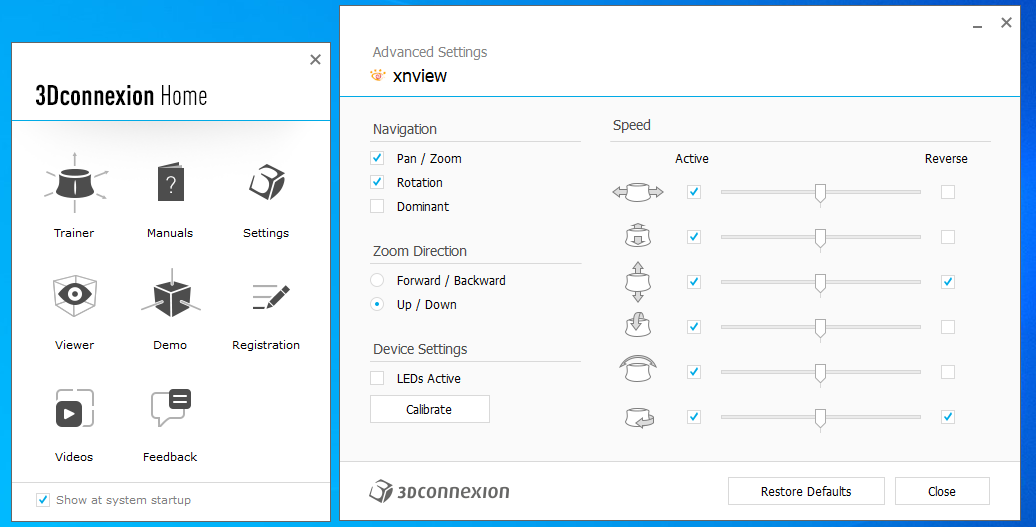

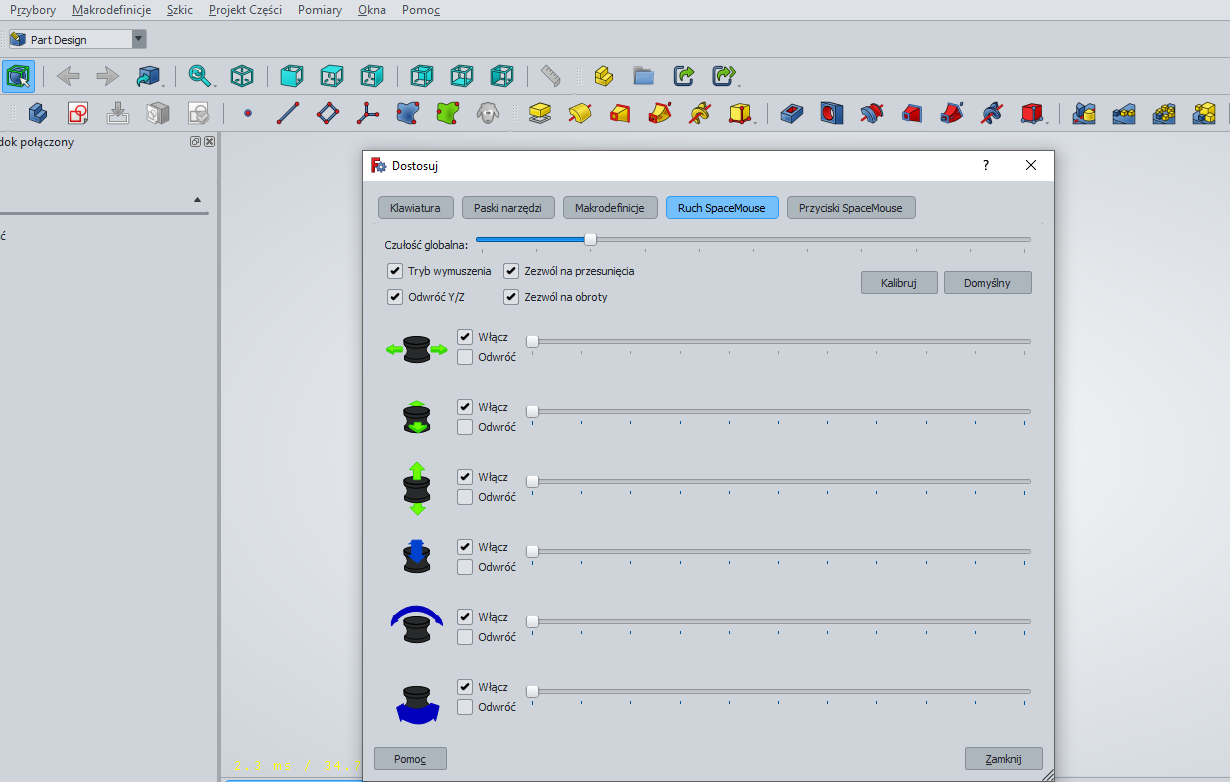

- przechodzimy do FreeCad-a, przybornik, dostosuj, ruch Space Mouse są zakładki aktywne, czyli deskryptory są poprawne.

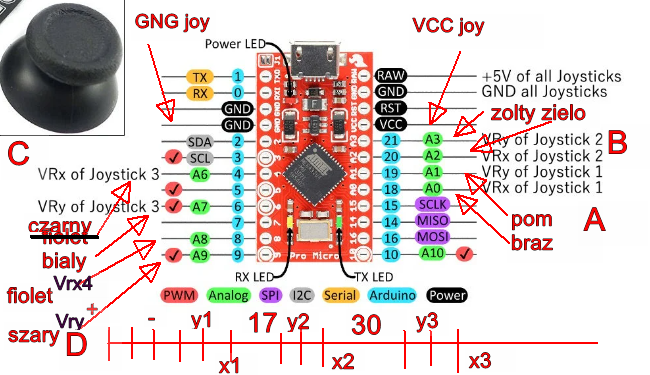

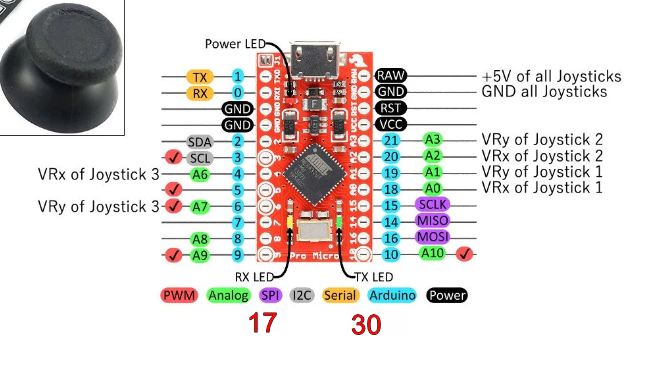

- schemat dość prosty, 3 analogowe joystiki  i drukowana obudowa.

- pora się zabrać za sprawdzenie plików *.stl.

688141268__wyprowadzeniaPromicro.thumb.png.e92df4ab7f53165da3bfed11835f3d4d.pngFreeCAD-przybory-dostosuj.thumb.png.15fc1ea4f9863bf1089bc121d2dcd960.pngmenadzer.thumb.png.3422fc187801bb9802a3a920a478bb9f.png3D-connection-1.thumb.png.0091df0d320a85ca3f1c1e3b196c2fa0.png3d-connection2.thumb.png.137b794288075b7170c8565bc0dad5cc.png

  • Lubię! 1
Link do komentarza
Share on other sites

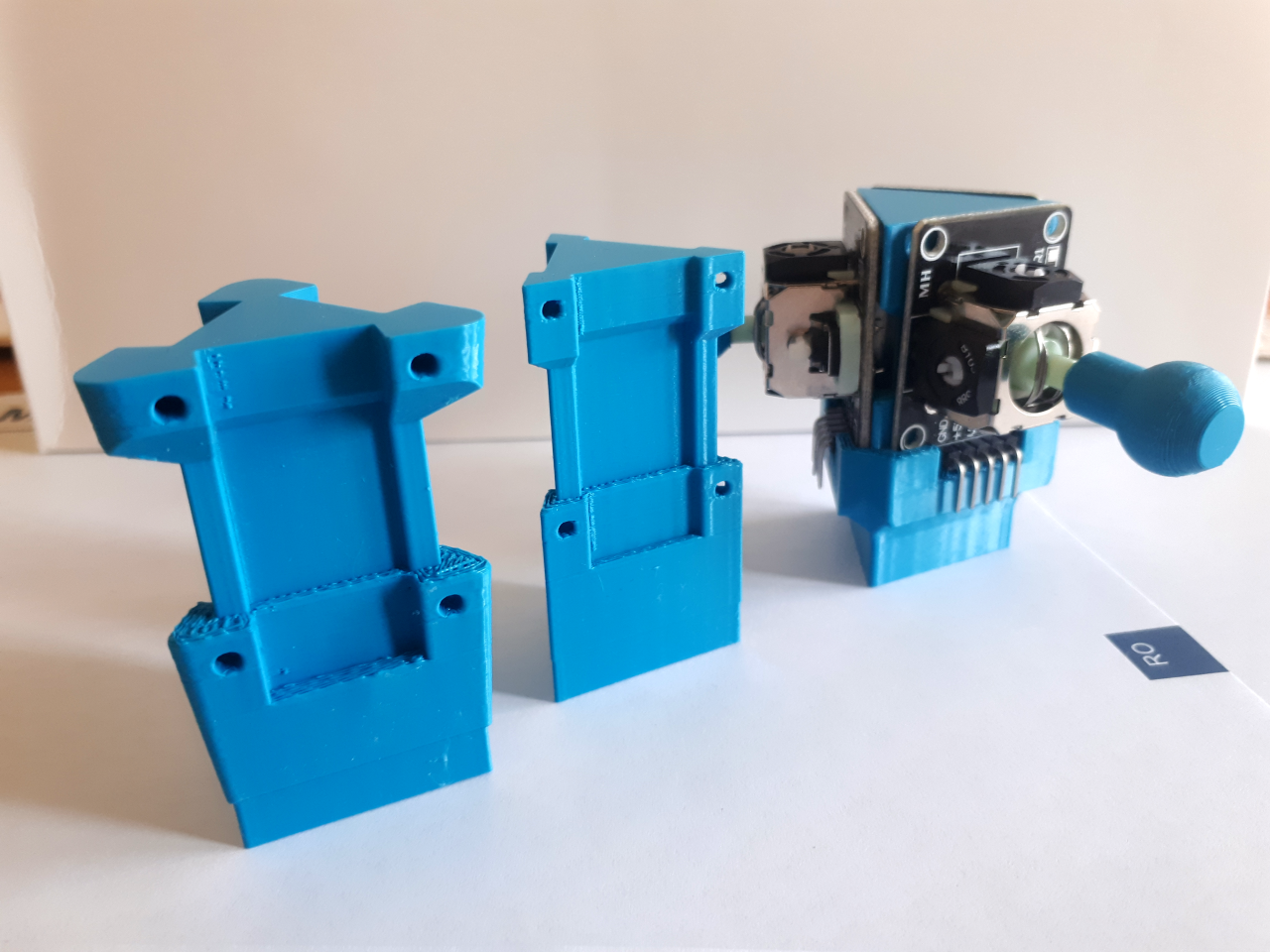

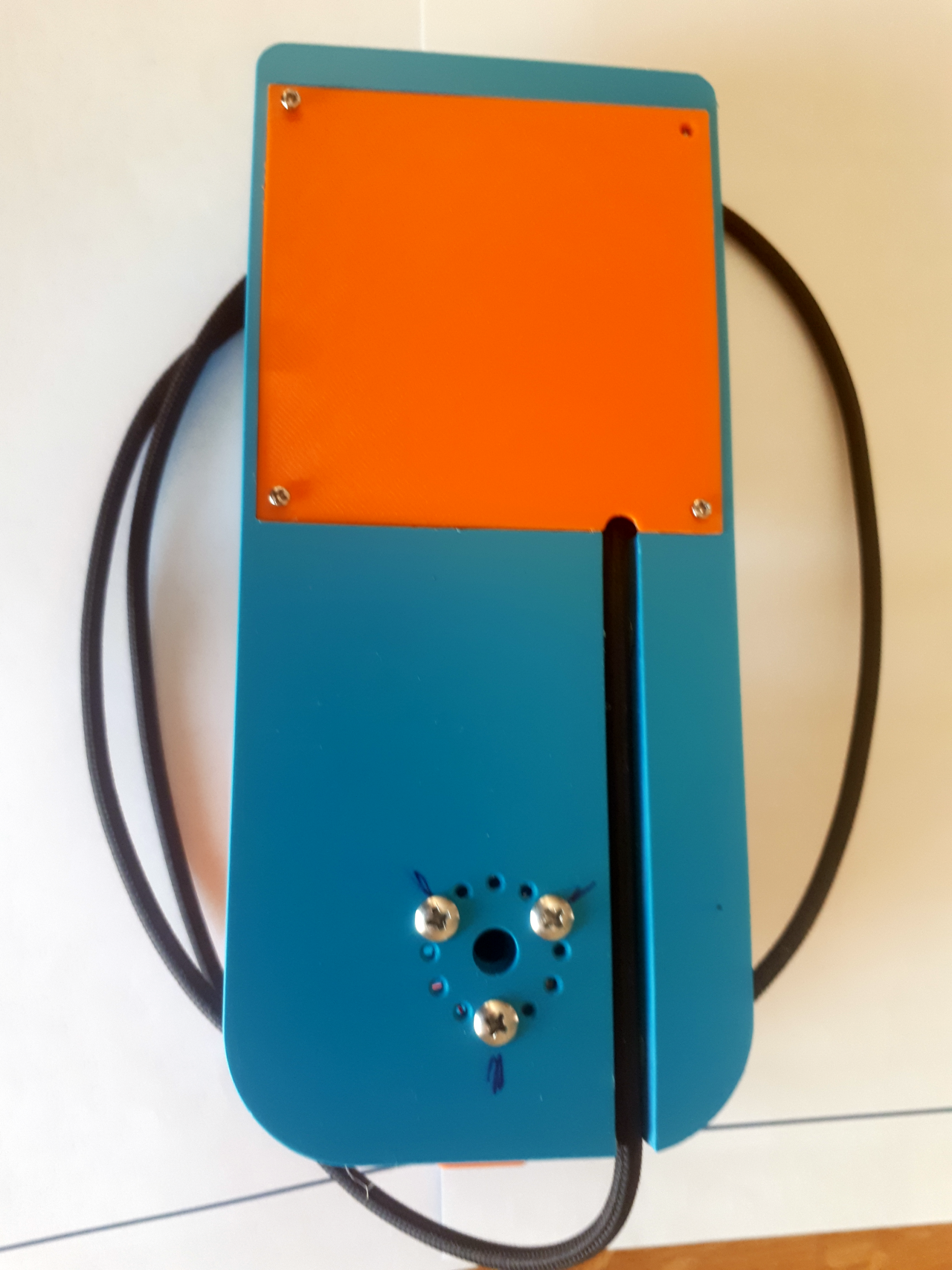

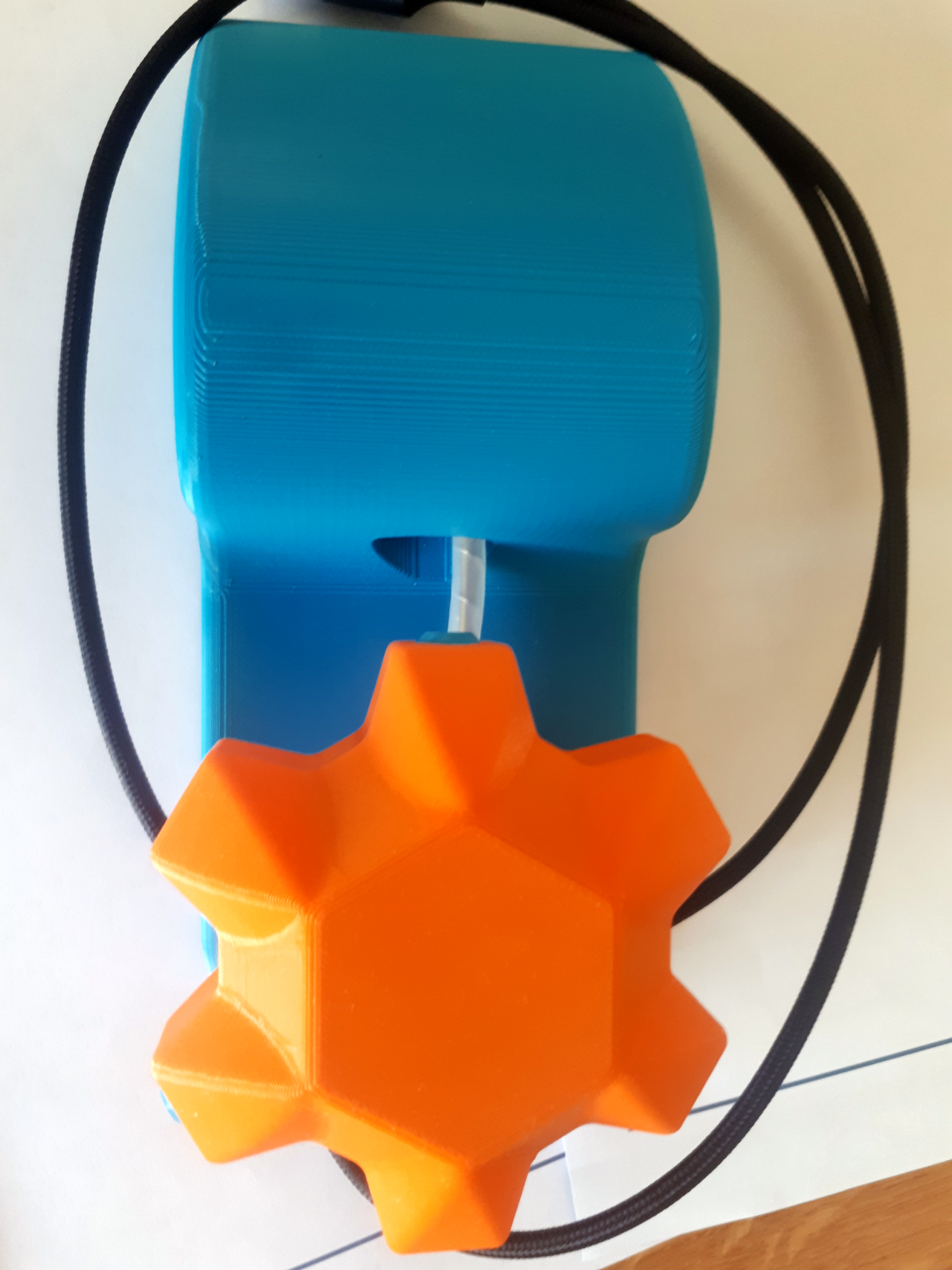

- wydrukowałem wszystkie elementy.

- zdecydowałem użyć jako wspornika modelu tylko z jednym mocowaniem śrubą samogwintującą M3 x 6.

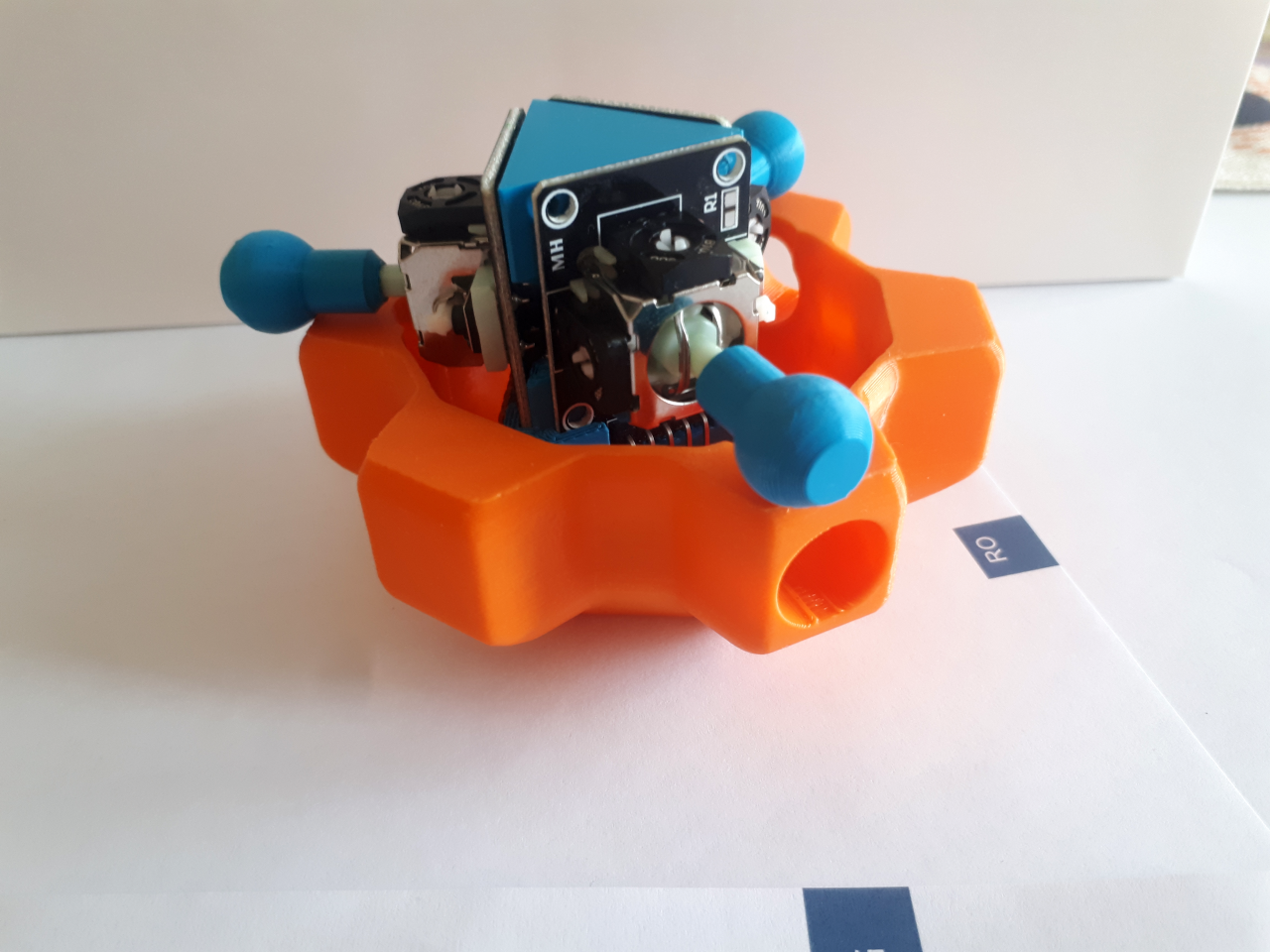

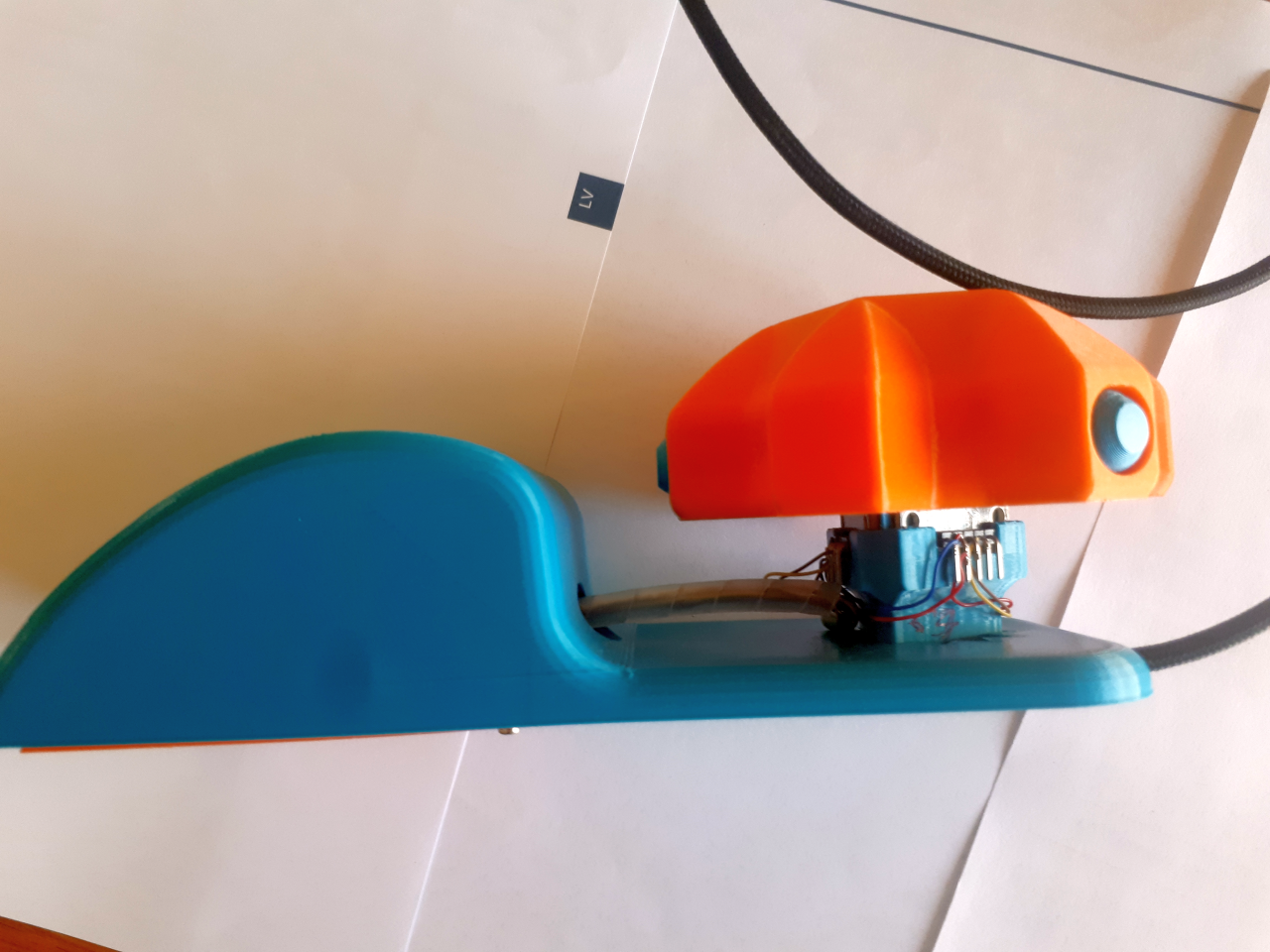

- jest tylko jeden mały problem , te niebieskie gałki na joystik mają tolerancję zerową i nie bardzo chcą się wcisnąć na ten trzpień.

- nie można wcześniej zmontować modułu pokrętła tego pomarańczowego, tylko trzeba na końcu procesu wcisnąć te gałki niebieskie.

- boje się że gałki pękną, jeśli nie zmiejszę wymiaru  trzpienia joystika.

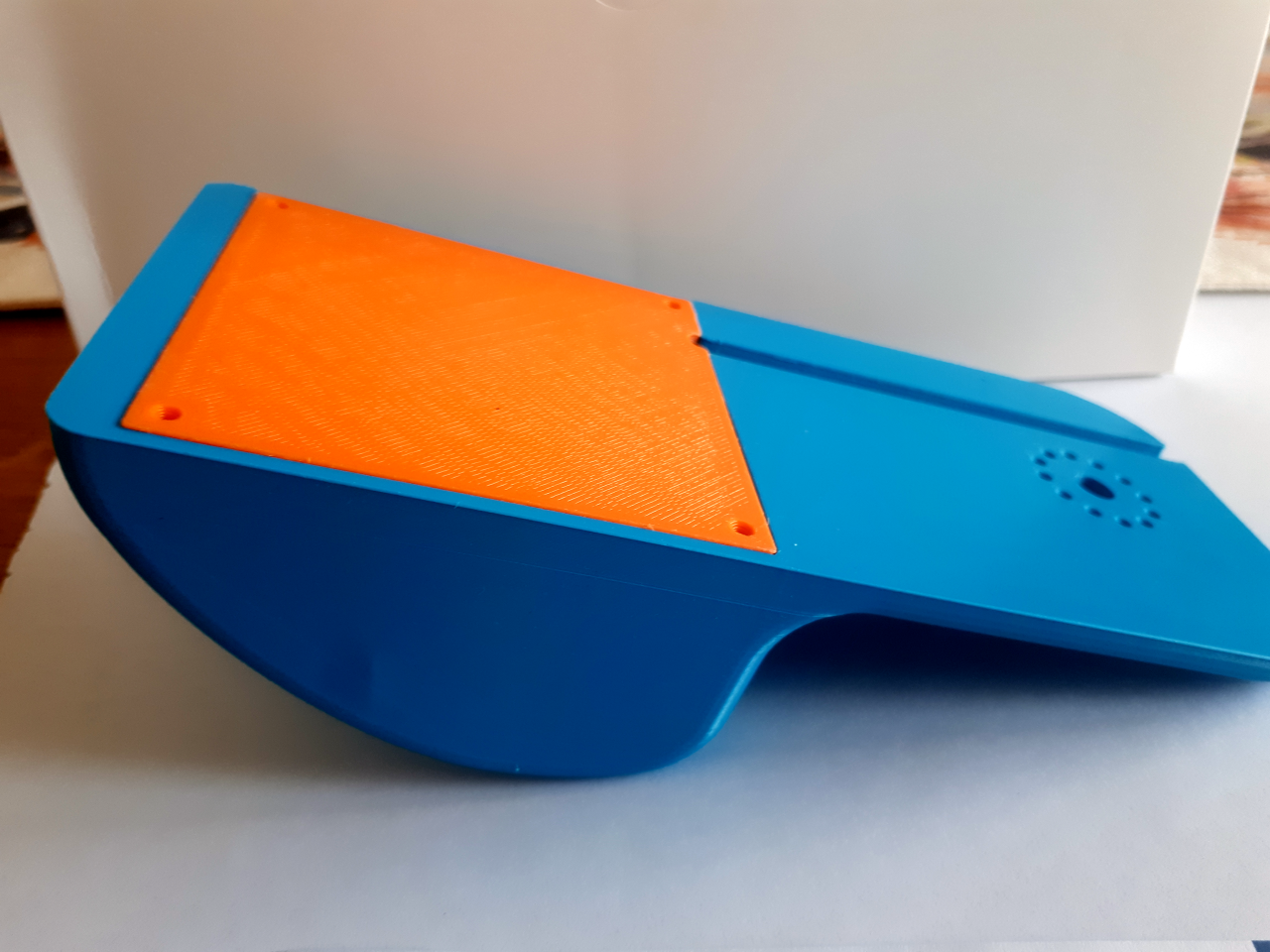

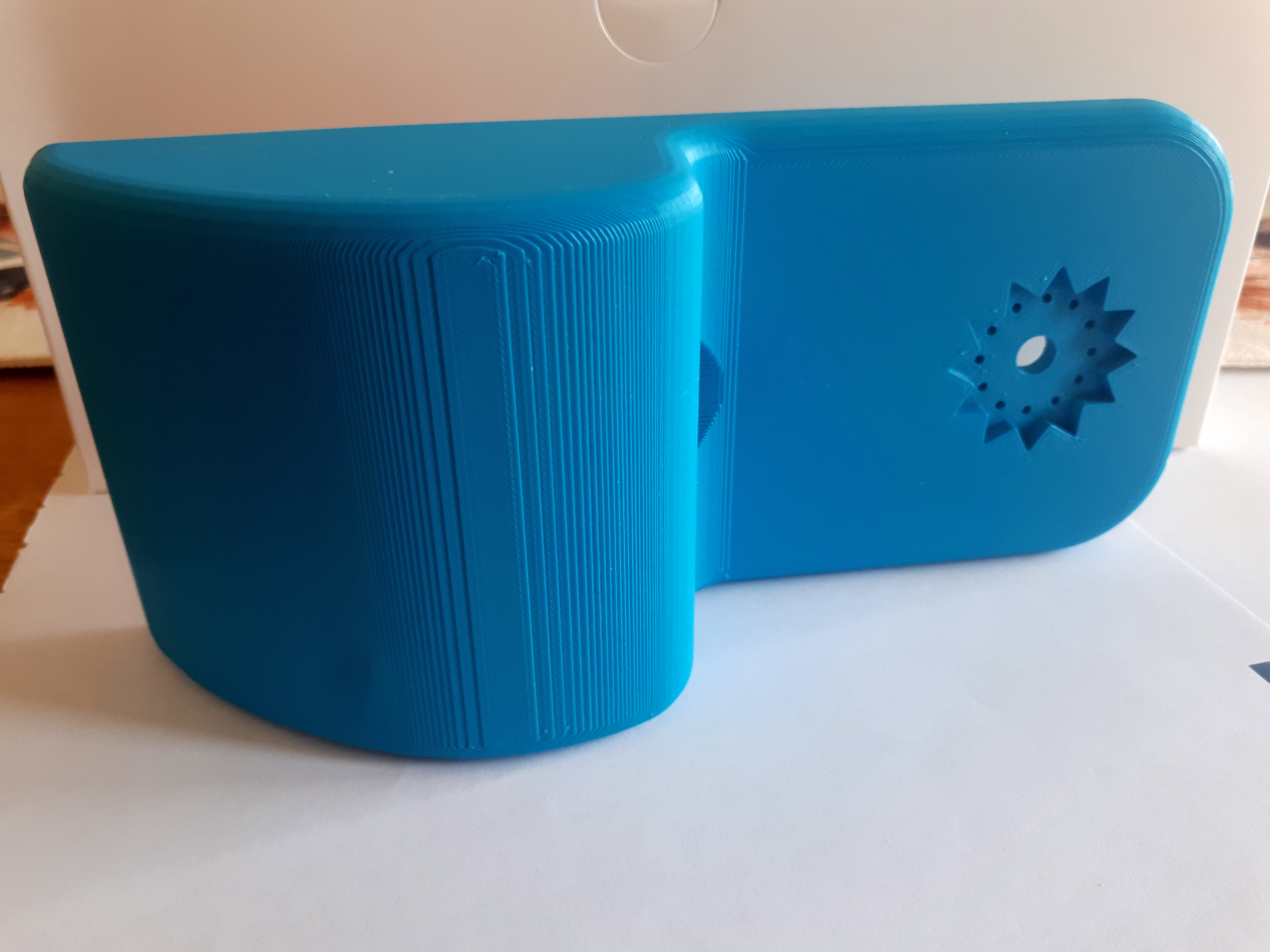

wspornik.thumb.png.e3e2421266f870d3bc7ba3d0382ba945.png  pokretlo.thumb.png.17265316865355e7dbe37894e04cdbd0.png  procesor.thumb.png.99821a437674b3c51f366c98e4b3f2a0.pngpodstawa-kpl.thumb.png.7beba153537218e71dbc3fc1de9cc1c5.png  podstawa.thumb.png.8a00a3c305ab2dd7554d3a923b8a46ca.png

  • Lubię! 2
Link do komentarza
Share on other sites

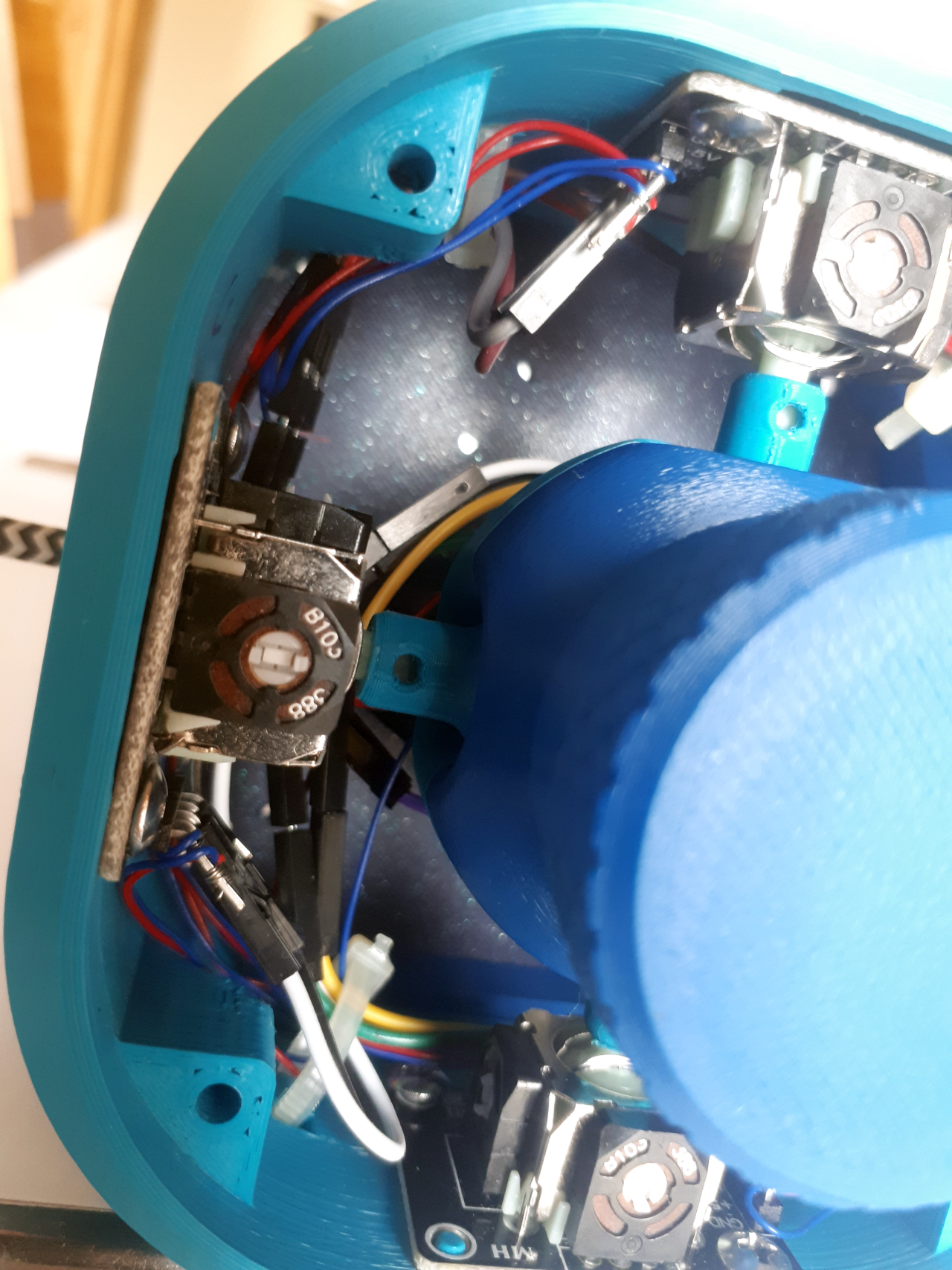

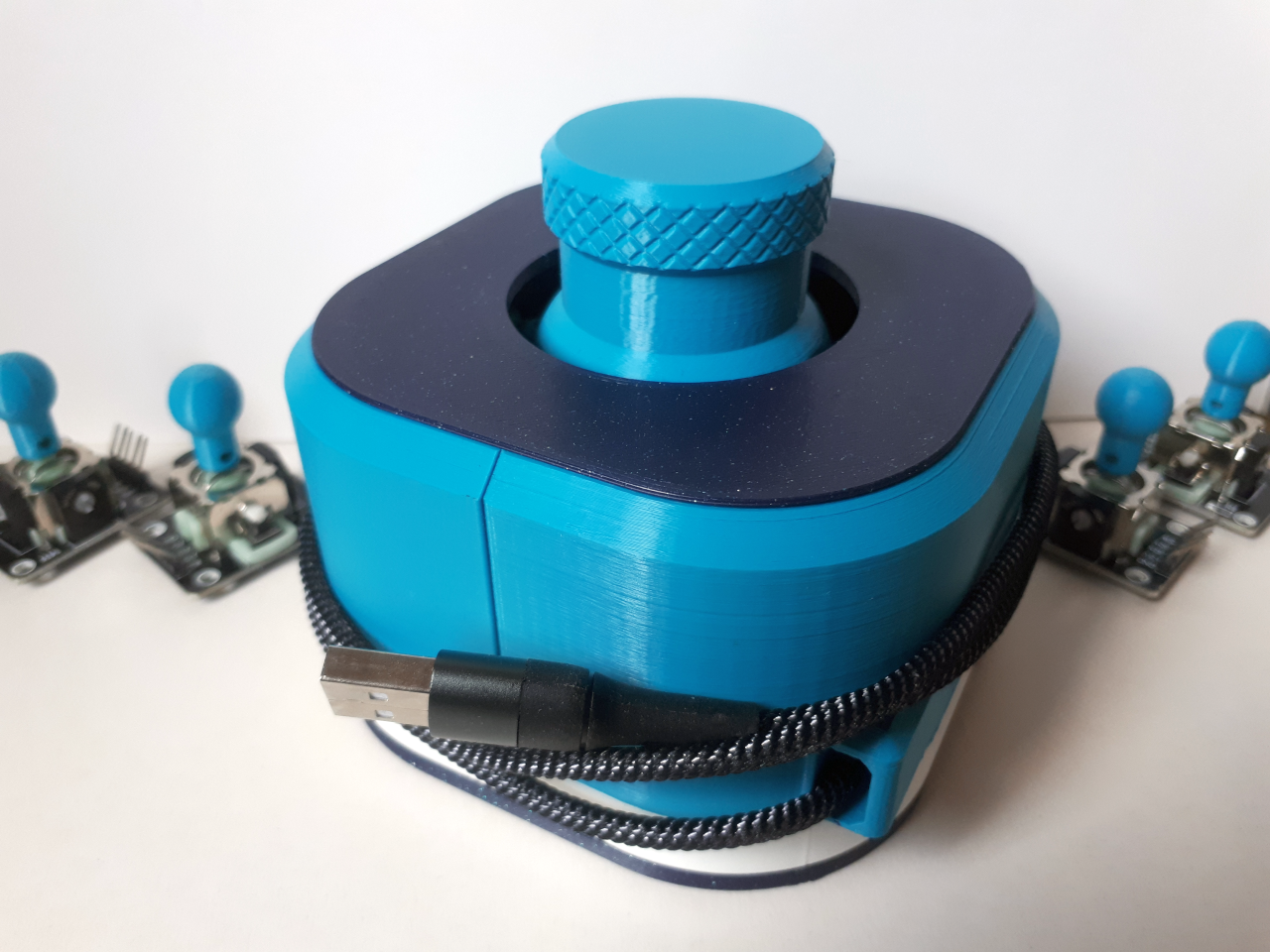

- kolejna wersja myszy 3D, cztero-joystikowa.

- wymiary 100 x 100 x 70 mm.

Wady:

1.- nakładki kulowe na joystiki muszą być wykonane w 0.1mm, inaczej pokrętło blokuje się na tych rowkach od druku 3d.

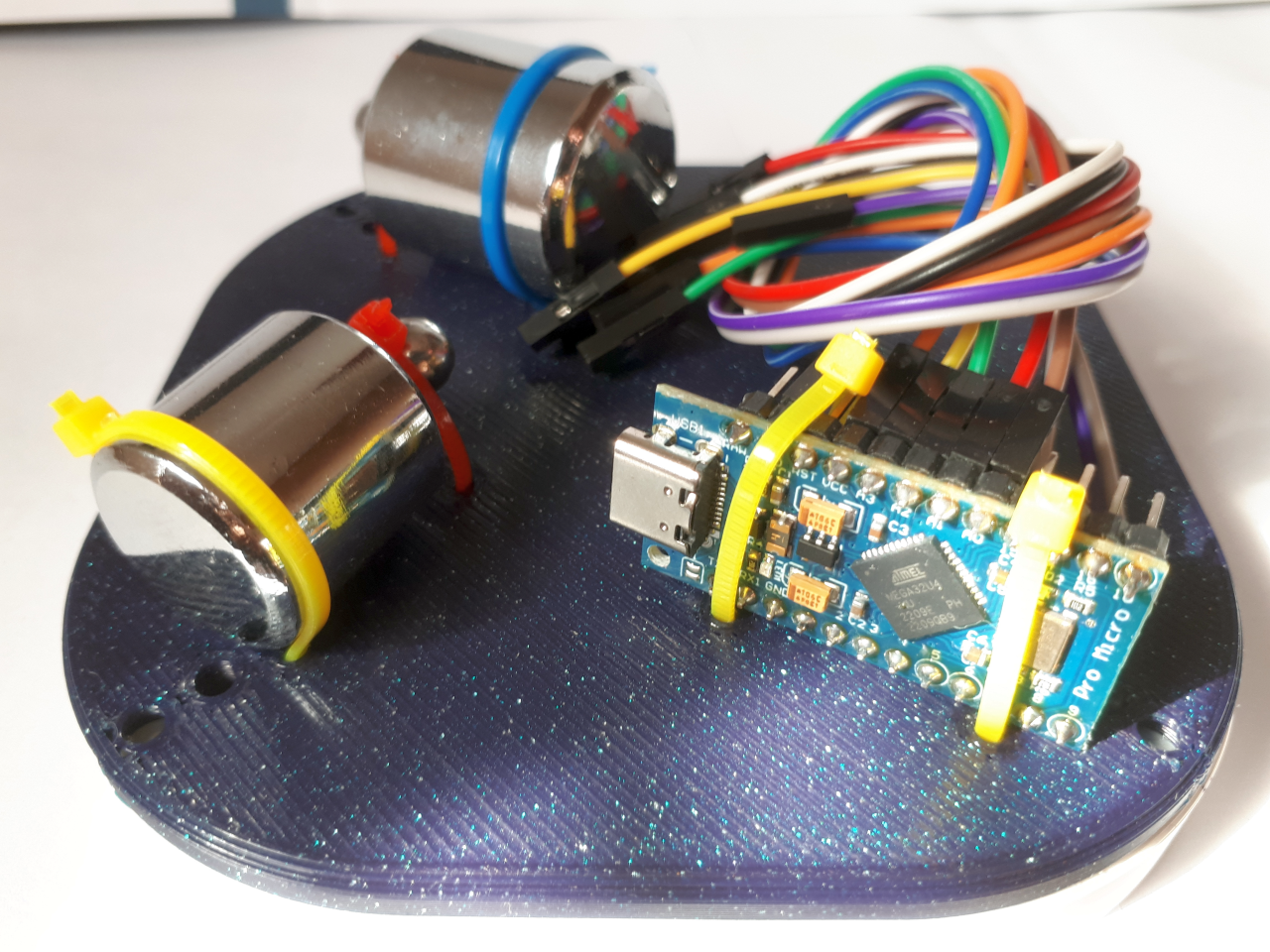

2.- zbyt lekka cała konstrukcja spowodowała potrzebę dołożenia do środka odważnika minimum 100 g.

3.- zbyt wysoka, ręka męczy się po dwóch, trzech godzinach intensywnej pracy.

Zalety:

1.- dość precyzyjna.

2.- łatwa w wykonaniu.

3. - łatwo się nauczyć jej manipulacji.

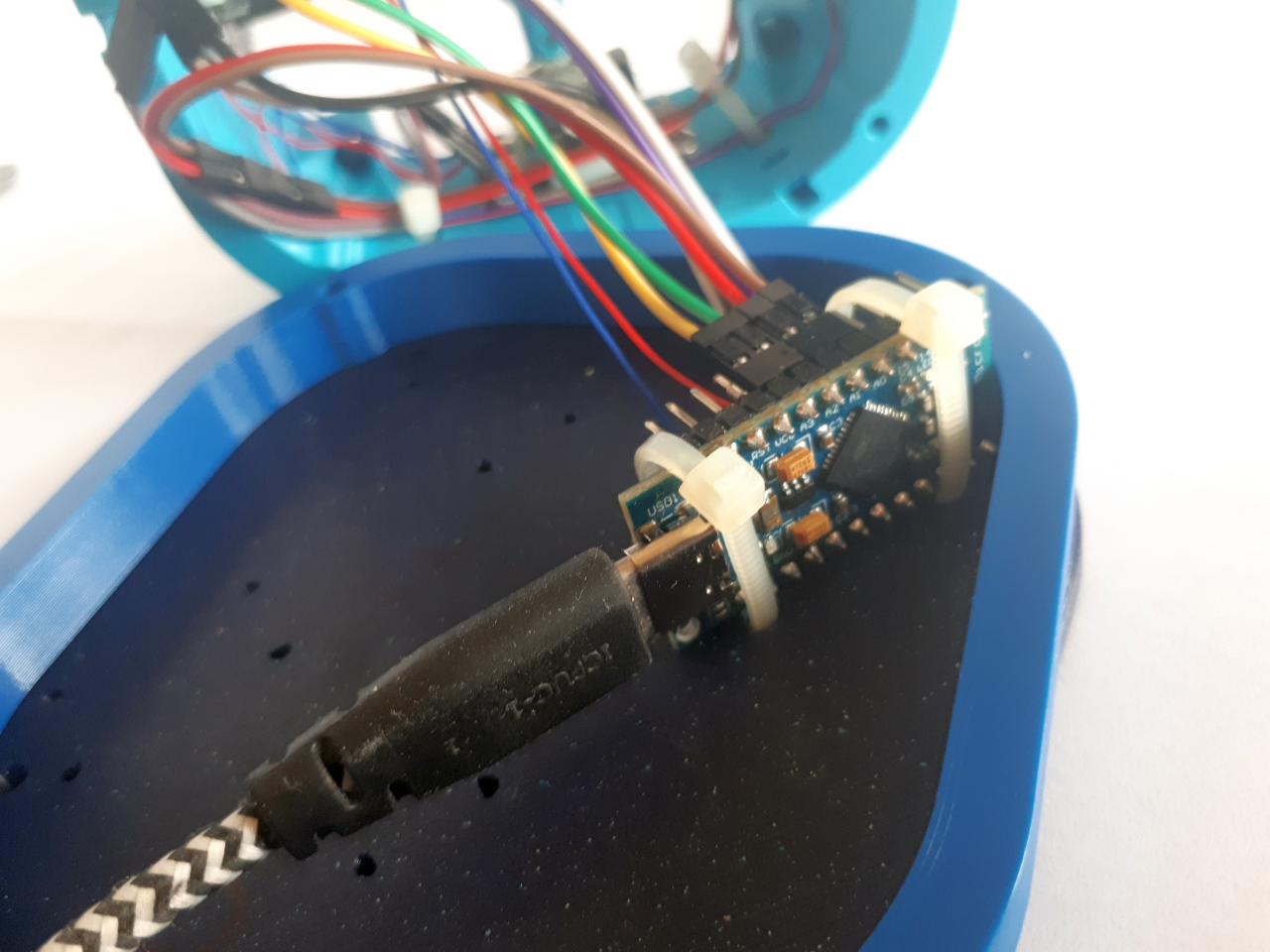

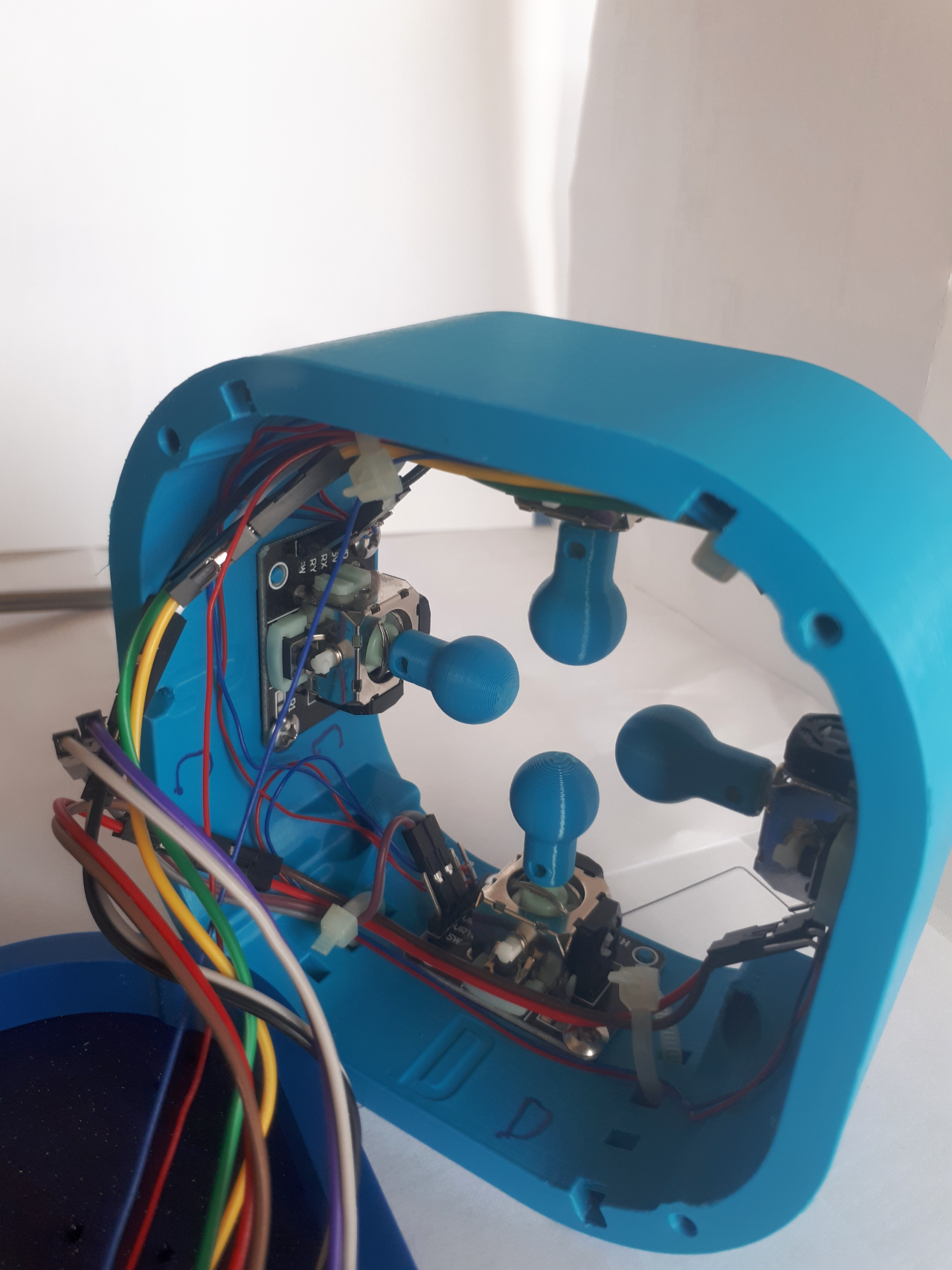

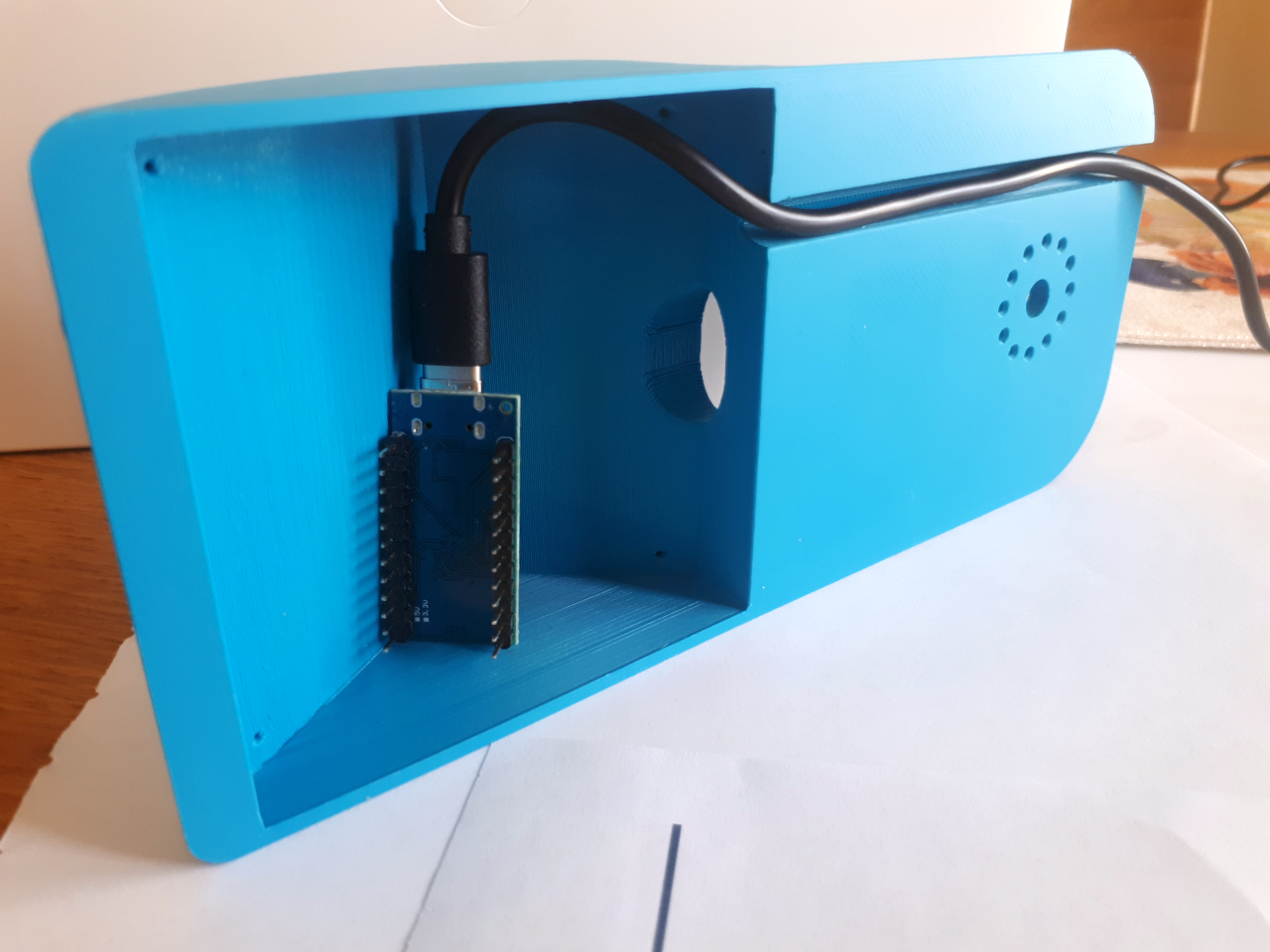

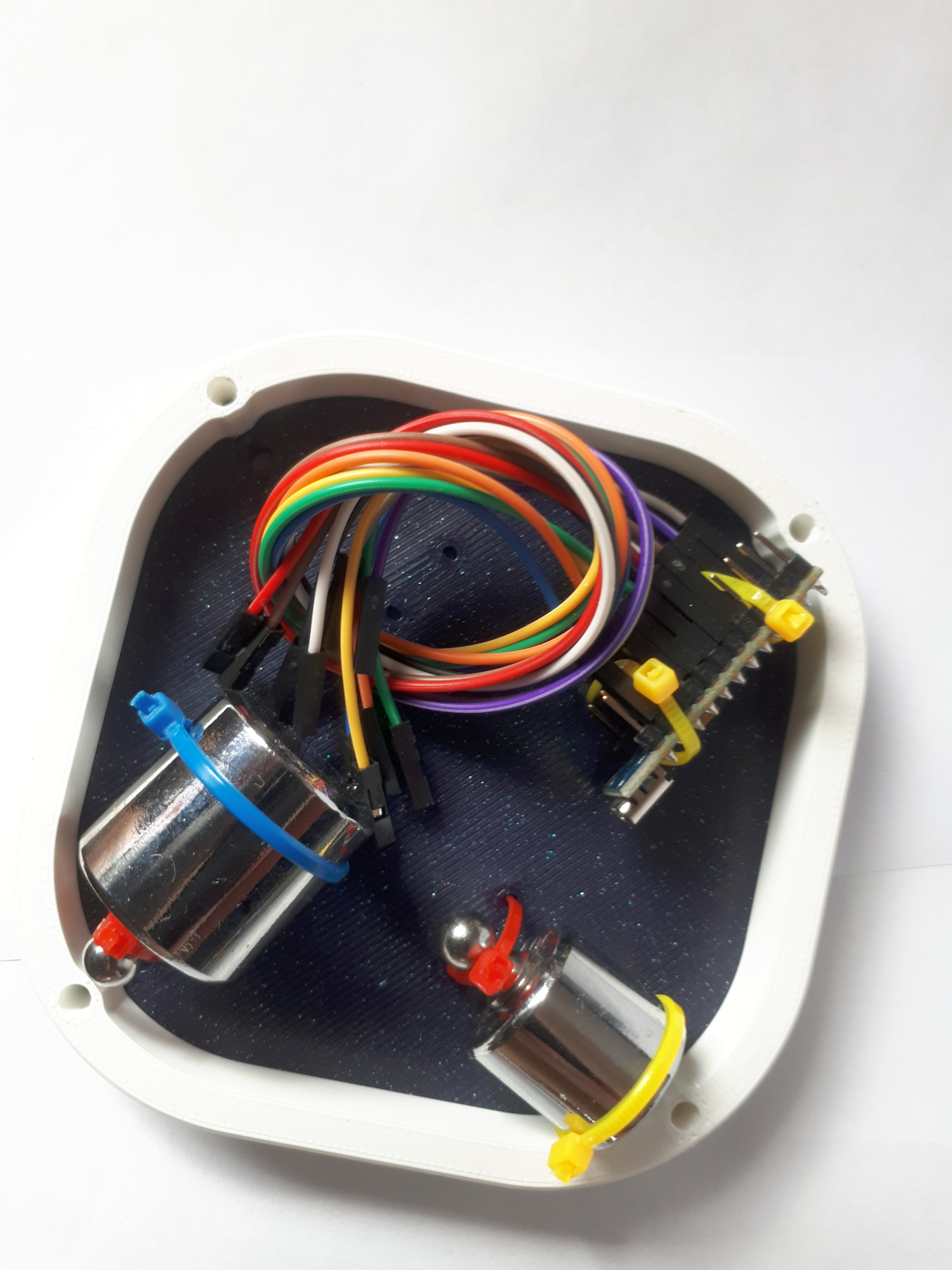

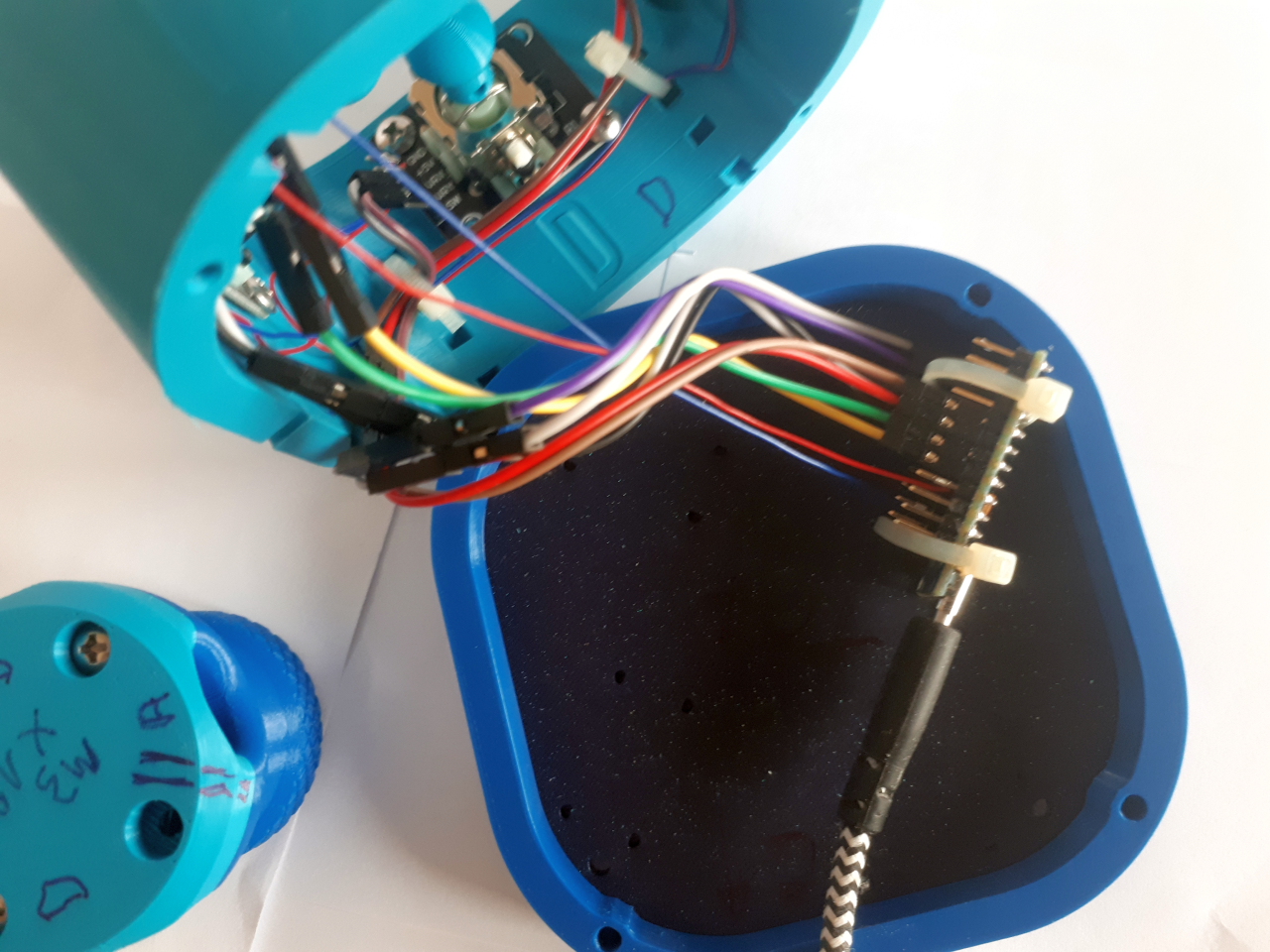

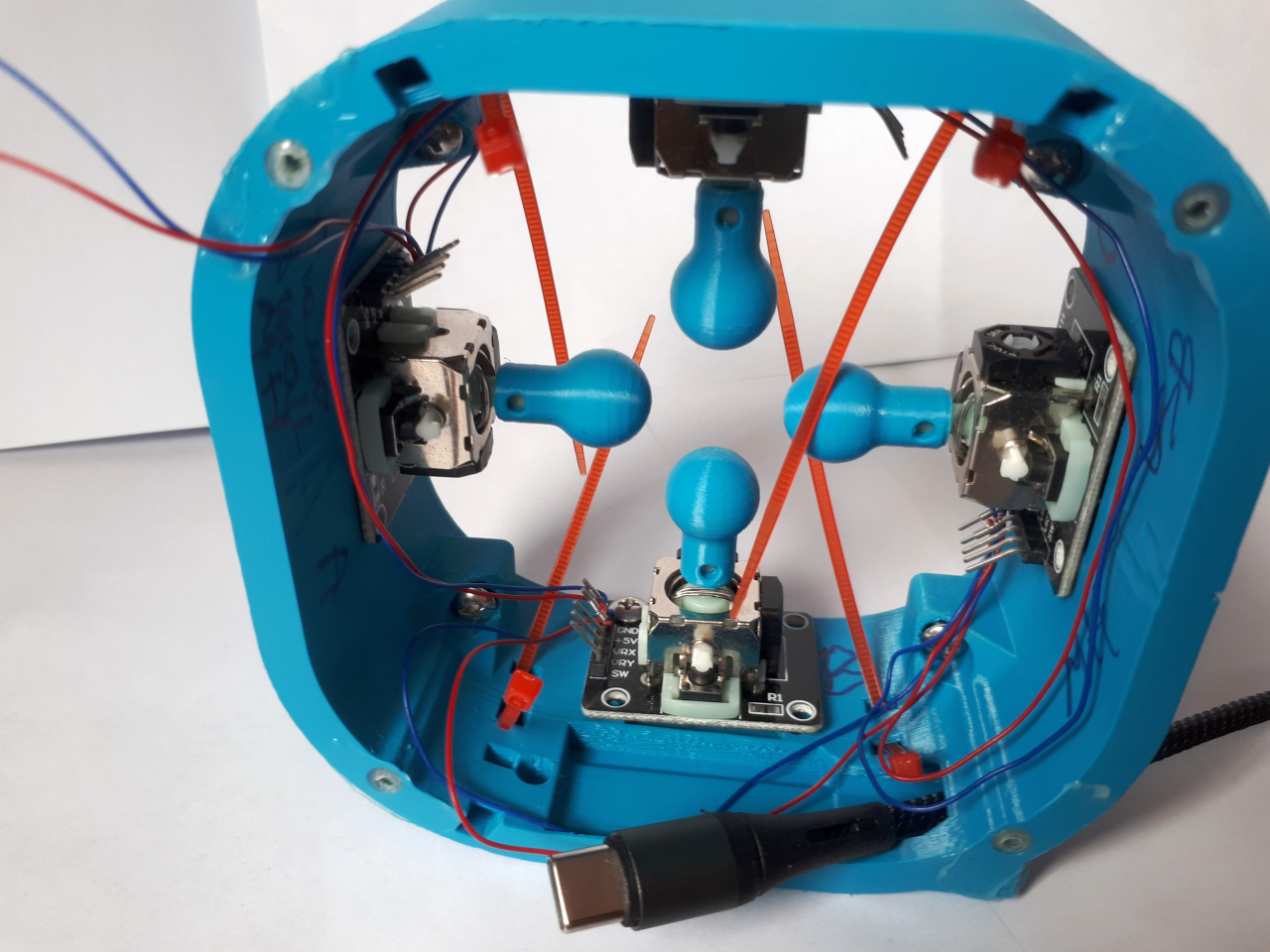

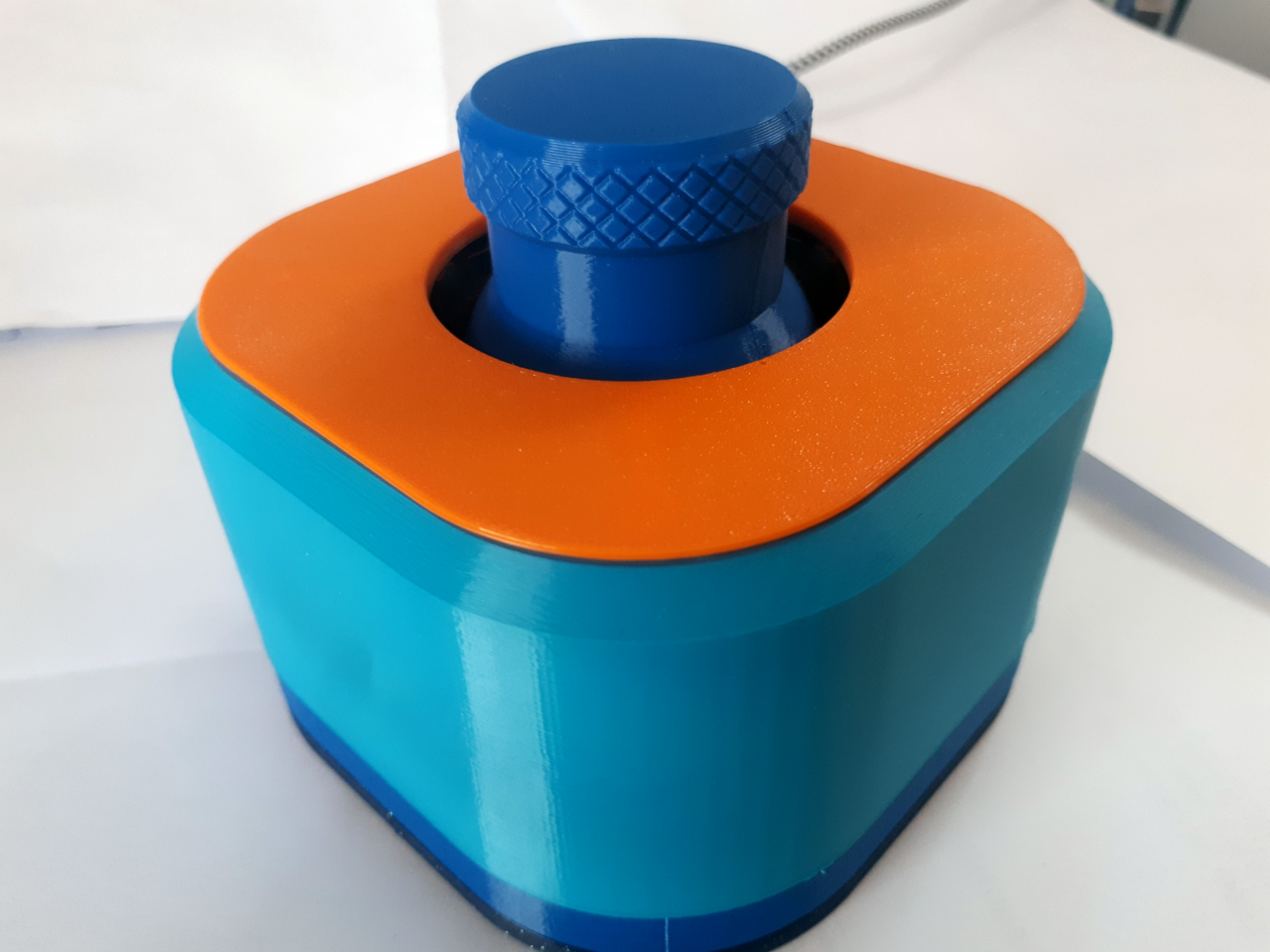

space-mouse_tt.thumb.png.ff12d33cd8eec2445d141e69fbdf7e58.pngprocesor.thumb.png.d1a5c6ba242df1caa8924261d6694345.pngpolaczenie2.thumb.png.717fcf26fe6b2ceeeb8bddda2f6c4669.pngpolaczenia1.thumb.png.187f66c4d344e33bc65b73a3677c71c5.pnggora1.thumb.png.3a747dec72a5600d049cbee815cf90b8.png
