2 cz. Kursu elektoniki - Komparator napięcia zawsze na wyjściu jest włączony.

[Eastern_Spy]

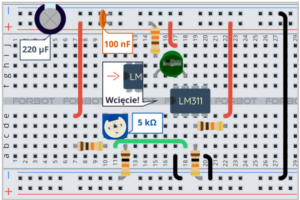

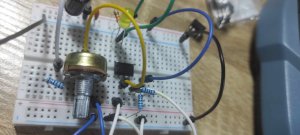

Witam, Nawet po podłączeniu potencjometru 1M nic się nie dzieję. dioda cały czas jest włączona mimo tego że napięcia są różne (sprawdzałem miernikiem). Na wyjściu mam 3,9V i podłączoną diodę. Sprawdzałem połączenia, może coś przeoczyłem dołączam zdjęcia mojego układu i schematu. Układ scalony jest zepsuty? Podłączałem drugi i taka sama sytuacja.

[Sylba]

A jak działa układ gdy zamiast potencjometru zastosujesz zwykły rezystor o rezystancji większej lub mniejszej od rezystancji jednego z rezystorów w gałęzi podłączonej do pinu 3?

[Eastern_Spy]

Wymieniłem baterie, zamiast potencjometru zastosowałem drugi dzielnik napięcia z rezystorami 1M i 5K. Dioda nadal świeci, miernik pokazuje 0,03V. Zamieniłem więc te dwa dzielniki miejscami i nadal nic. Kupiłem 10 takich układów i na każdym jest taka sama sytuacja. Mój układ to LM311P, ale z tego co czytałem to ten sam układ.

[Gość]

Pomierz napięcie pomiędzy pin4 a pin2 oraz pin4 a pin3 bezpośrednio dotykając do wyprowadzeń OA. Sondę czarną (-) przykładasz do pin4.

 W takim układzie jak na foto aby LED zgasł napięcie na pinie2 musi być wyższe od napięcia na pinie3.

I sprawdź koniecznie czy w zaznaczonych miejscach masz przejście elektryczne w poziomie na płytce stykowej.

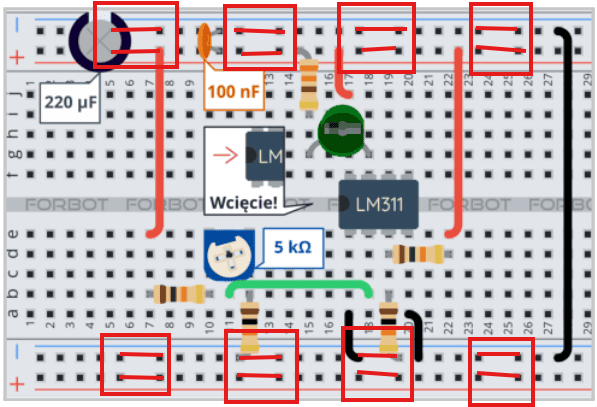

Jeżeli przejścia nie ma, to zrób takie mostki jak to zaznaczyłem poniżej...

Teoretycznie na zdjęciu widzę, że masz linie ciągłe (niebieska i czerwona), ale dla pewności  warto sprawdzić.

Edytowano Sierpień 29, 2024 przez rafal220

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Eastern_Spy]

4 godziny temu, rafal220 napisał:

Pomierz napięcie pomiędzy pin4 a pin2 oraz pin4 a pin3 bezpośrednio dotykając do wyprowadzeń OA. Sondę czarną (-) przykładasz do pin4.

 W takim układzie jak na foto aby LED zgasł napięcie na pinie2 musi być wyższe od napięcia na pinie3.

I sprawdź koniecznie czy w zaznaczonych miejscach masz przejście elektryczne w poziomie na płytce stykowej.

Jeżeli przejścia nie ma, to zrób takie mostki jak to zaznaczyłem poniżej...

Teoretycznie na zdjęciu widzę, że masz linie ciągłe (niebieska i czerwona), ale dla pewności  warto sprawdzić.

Przejście na pewno jest. A pomiary to 2,8V i 0,03V. Jest różnica i to znaczna. Może mi się po prostu trafiło 10 zepsutych scalaków? Mierzyłem, sprawdzałem, wszystko powinno działać tyle że nie działa.

[Gość]

12 minut temu, Eastern_Spy napisał:

A pomiary to 2,8V i 0,03V

Ale pomiary napięcia na wejściach OA względem masy? Wyjmij jeszcze OA i pomierz te napięcia bez niego. Może gdzieś nie masz jakiegoś przejścia?

Gdzie kupowane były te wzmacniacze?

[Eastern_Spy]

Komparatory kupiłem na aliexpress, inne układy od tego sprzedawcy mi działają. Wyjąłem układ i pomiary są takie same jak wcześniej. W sumie to możliwe żeby nie działało 2-3. Ale każdy?

[Gość]

14 minut temu, Eastern_Spy napisał:

Wyjąłem układ i pomiary są takie same jak wcześniej.

Zaraz. Wyjąłeś układ i na jednym z wejść nadal masz 0V? To na bank coś pochrzaniłeś, albo gdzieś nie masz styku.

[Eastern_Spy]

A niby co wyjęcie układu miało zmienić? Mam dwa dzielniki napięcia. Jeden podaje 2,8V na pin 2 a drugi podaje 0,03V na pin 3, co jest zgodne z obliczeniami. Pierwszy dzielnik składa się z dwóch rezystorów 1K, a drugi z rezystora 1M i 5K. Układ powinien działać. Winny jest Chińczyk który mi sprzedał ten elektro-złom.

[Gość]

No na ali trafiają się różne malowanki. Też miałem ciekawe przygody z półprzewodnikami. Próbowałeś to reklamować?

[farmaceuta]

1 godzinę temu, rafal220 napisał:

 Próbowałeś to reklamować?

Reklamacja przejdzie od strzała przy pierdołach za piątkę, ale jednak bym się jeszcze próbował upewnić żeby wstydu nie było...

[Gość]

@farmaceuta Ale jakiego wstydu? Przecież nikt takich dupereli nawet nie odsyła, bo nikomu się to nie opłaca... Mówiąc prościej, albo autor to schludnie udokumentuje, albo nie. Na ali to jest tak, że w przypadku półprzewodników same zdjęcia elementu mogą nie wystarczyć, ale fotka testera z US w podstawce który cos tam mierzy (nie ważne co) i pokazuje na LCD informację "bad" powinna wystarczyć.
