Jak zbudować wzmacniacz audio na LM358 i tranzystorach?

[Igus]

Witam,
Zbudowałem prosty odtwarzacz MP3 i radio, ogólnie taki głośniczek. Jednak wydobywany dźwięk jest za cichy. Więc postanowiłem zbudować wzmacniacz audio. Brzmienie było jak głośniki w kościele lub na dworcu kolejowym. I tu przychodzę z pytaniem jak zbudować wzmacniacz audio który da czysty dźwięk na wyjściu. Wiem, że 90% jest na lm386. Jednak nie posiadam takiego wzmacniacza. Wiem, że kosztuje 1-2 zł za sztukę, ale na razie nie zamawiam. Mam dużo lm358. Wiem że sam w sobie nie da rady uciągnąć głośnika. Jednak od czegoś są tranzystory . Mam dużo tranzystorów małej i średniej mocy. Jeśli chodzi o tranzystory dużej mocy to mam tylko mosfety... Nadadzą się? Czy ktoś mógłby mi wysłać dobry projekt wzmacniacza audio albo na lm358 i tranzystorach albo na samych tranzystorach. Z góry dziękuje

P.S. na obecną chwilę nie chcę nic dokupywać więc proszę nie proponować kupna nowych części

[Preskaler]

Zbyt mało podałeś informacji aby konkretnie można było pomóc. Jaki masz głośnik (parametry - impedancja i moc) jakiej mocy oczekujesz od wzmacniacza?

[Igus]

moc 1 - 2 W. Impedancja 8 ohm.

[Preskaler]

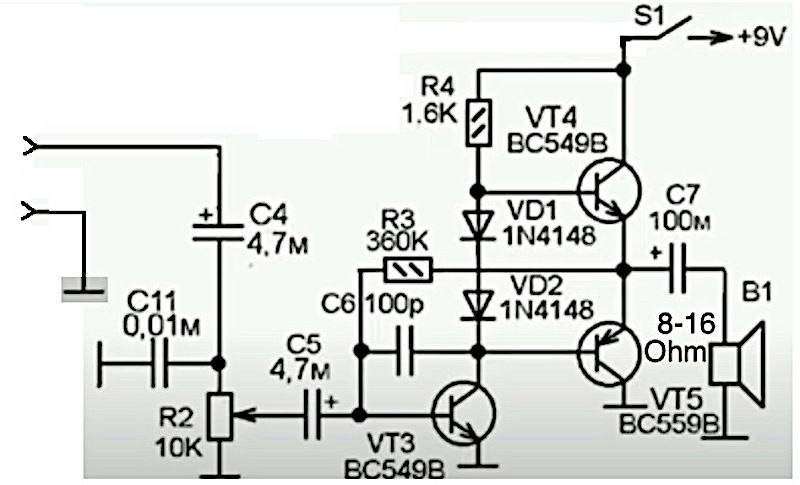

Sądzę, że taki wzmacniacz powinien wystarczyć. Oczywiście do ew. stereo potrzebne będą 2.





[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Igus]

A coś delikatnie prostszego? Czy BC549 moge zastapic BC547 lub BC546

[Igus]

Te wartosci kondensatorow sa podane w czym? Mili farady? Mikro farady?

[Preskaler]

Mikrofarady (uF/16V). Tak, możesz je zastąpić. To jest najprostszy schemat. Nie wiem czy spełni on Twoje oczekiwania ale wszelkie inne a szczególności dające lepsze brzmienie, są bardziej rozbudowane. No może jeszcze prostszy ale wymagający głośnika

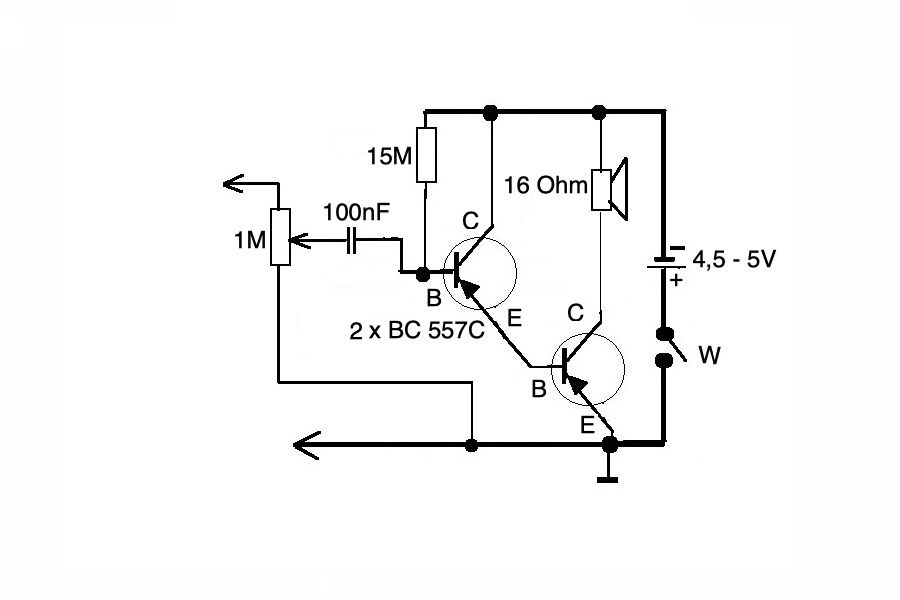

16 omów i ma gorsze parametry mam taki:



Mogą być tranzystory BC 547C tylko trzeba zmienić polaryzację zasilania. Plus na górze a minus na masę). Jeśli nie masz z literką C to musisz dobrać inną wartość rezystora 15M. Potencjometr bez może być inny.

Edytowano 7 września przez Preskaler

[Igus]

W takim razie zbuduje tamten

[Igus]

2 godziny temu, Preskaler napisał:

Sądzę, że taki wzmacniacz powinien wystarczyć. Oczywiście do ew. stereo potrzebne będą 2.





Tutaj c5 nie powinein miec odwrotnej polaryzacji?

[Igus]

Wedlug mnie uklad nie dziala. Zmontowalem a dzwieku zero

[Preskaler]

2 godziny temu, Igus napisał:

Tutaj c5 nie powinein miec odwrotnej polaryzacji?

Nie, polaryzacja jest prawidłowa. Lewa końcówka jest na potencjale masy a prawa - spolaryzowana dodatnio.

1 godzinę temu, Igus napisał:

Wedlug mnie uklad nie dziala. Zmontowalem a dzwieku zero

Sprawdź napięcia. Na +C7 powinno być ok. 4,5V. Sprawdź dokładnie czy się gdzieś nie pomyliłeś?

[Santiago]

@Preskaler @Igus  dzięki też mi się przyda.

[Igus]

Fakt że włożyłem tranzystor pnp na odwrót :0

[Preskaler]

I co, działa w końcu?

[Igus]

Nie mam jak przetestować. Zostawiłem częsci w warsztacie.
