Prymitywny edukacyjny generator sygnałów

[Sheppard25]

Czesc.

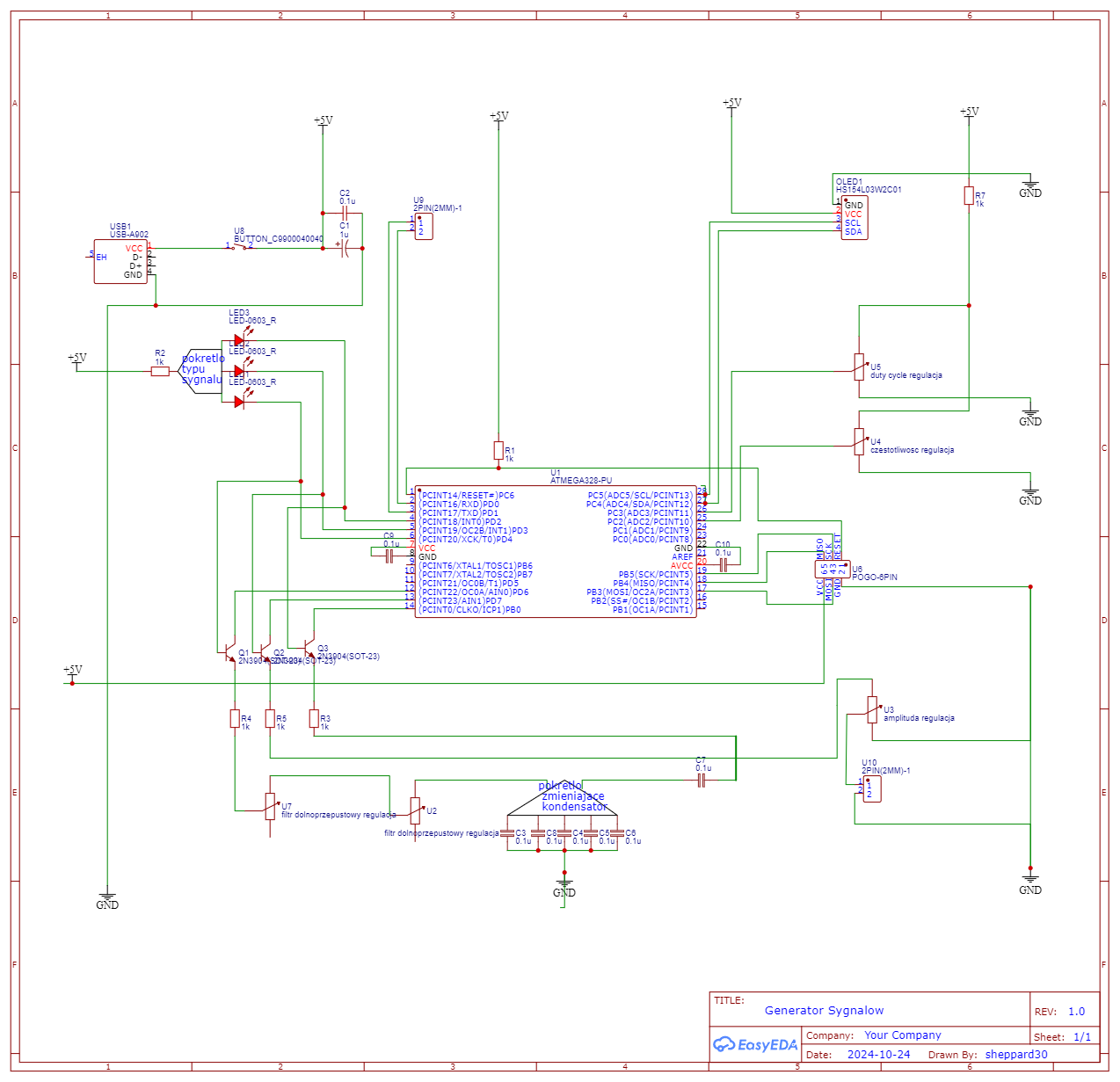

Chce zbudowac prosty generator sygnalow typowo w celach edukacyjnych, nie zalezy mi na super dokladnosci sygnalow itp. To nie przyzad labolatoryjny.

Chce obslugiwac trzy typy sygnalow:

1. Napiecie stale,

2. Napiecie przemienne

3. Sygnal PWM

Ficzery jakie chce miec:

1. Zmiana duty cycle

2. Zmiana czestotliwosci

3. Zmiana amplitudy

4. Zmiana kondensatorow i oporu na filtrze dolnoprzepustowym, filtrujacym sygnal PWM do sygnalu sinus (nie krzyczcie, wiem ze to sie liczy, policzylem wartosc graniczna dla najnizszej czestotliwosci fali, ktora moge z AVR wygenerowac a reszta to juz bardziej pod nauke i zabawe potencjometrami)

5. Ekran



Czy to ma szanse zadzialac? Najbardziej boje sie tego miejsca gdzie te sygnaly sie lacza (z tego co wiem, jezeli tranzystor jest zamkniety, to tutaj nic zlego sie nie powinno zdarzyc) bo chce miec jeden output, zeby pobawic sie tranzystorami (choc moze warto miec osobne dla kazdego sygnalu?).

Bede wdzieczny za uwagi



Pozdrawiam
