Podłączenie wyświetlacza do ESP32C3 super mini

[kiltel]

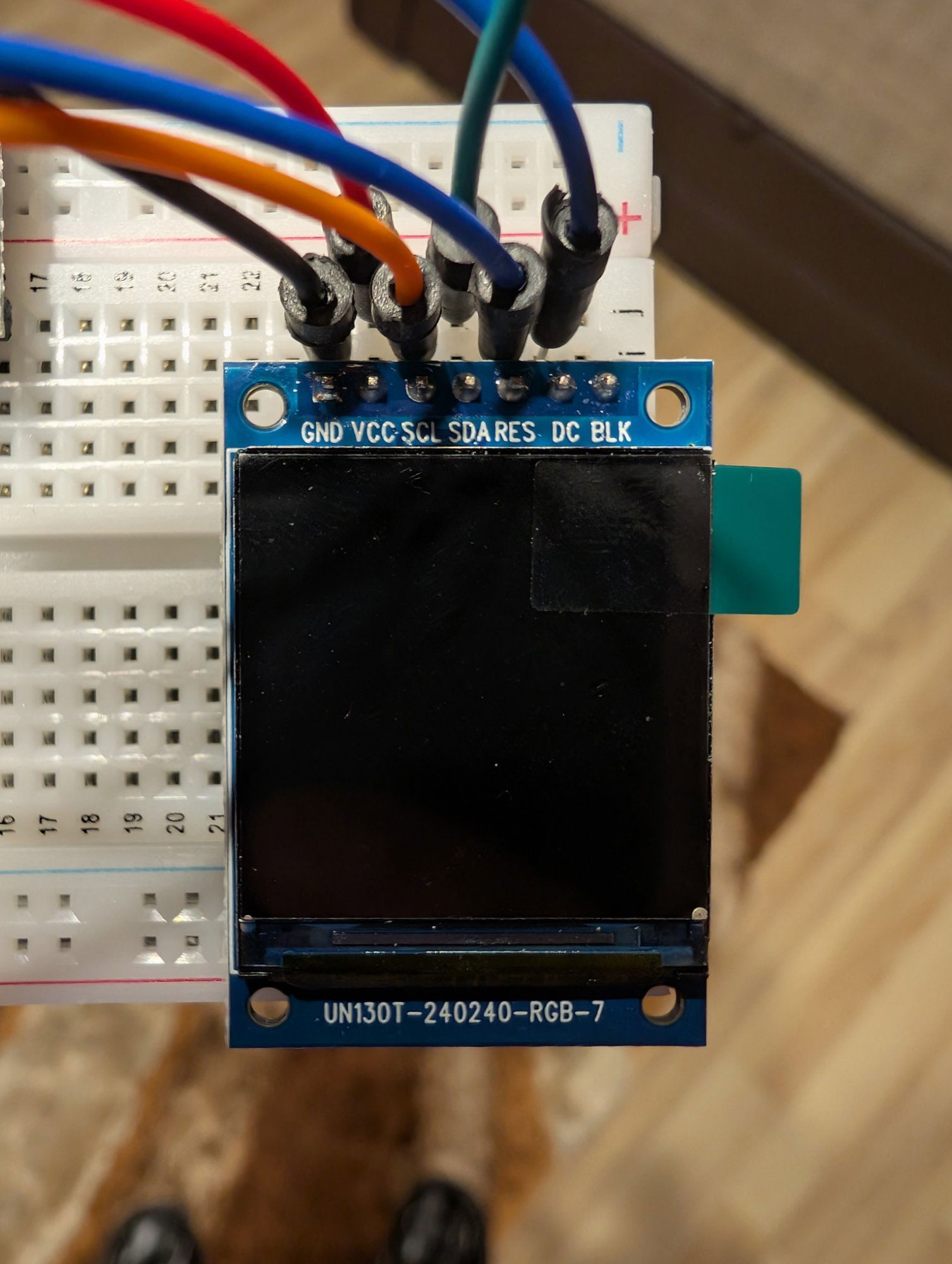

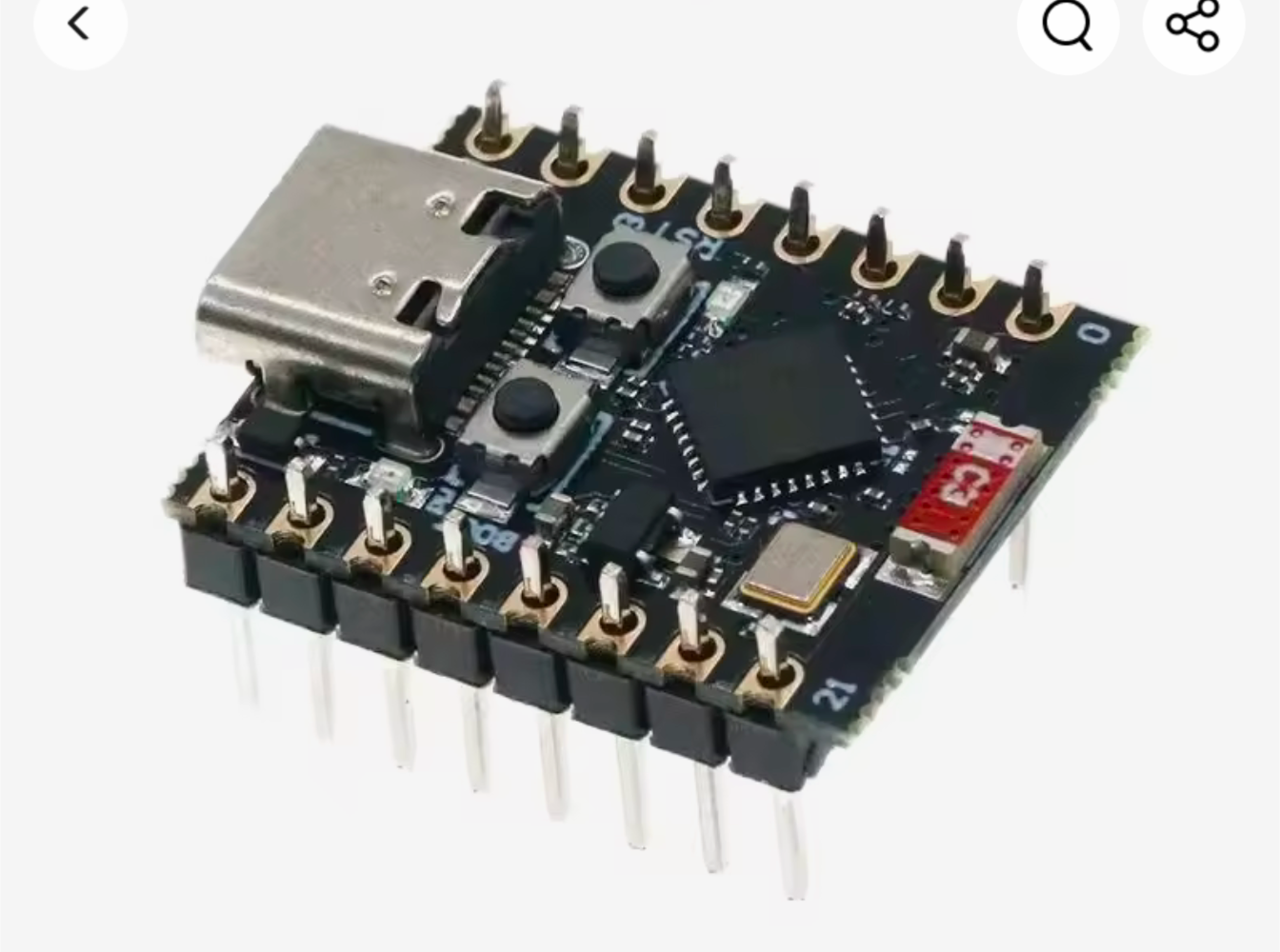

Posiadam taki wyświetlacz jak na zdjęciach. Proszę o podpowiedź jak go dokładnie podłączyć do płytki ESP32C3 super mini.

Edytowano Styczeń 14, 2025 przez kiltel

[99teki]

- w pierwszej kolejności ja bym sprawdził czy ten wyświetlacz działa na protokole I2c z pomocą skanera I2C.

- znajdż skaner I2C na sieci WWW.

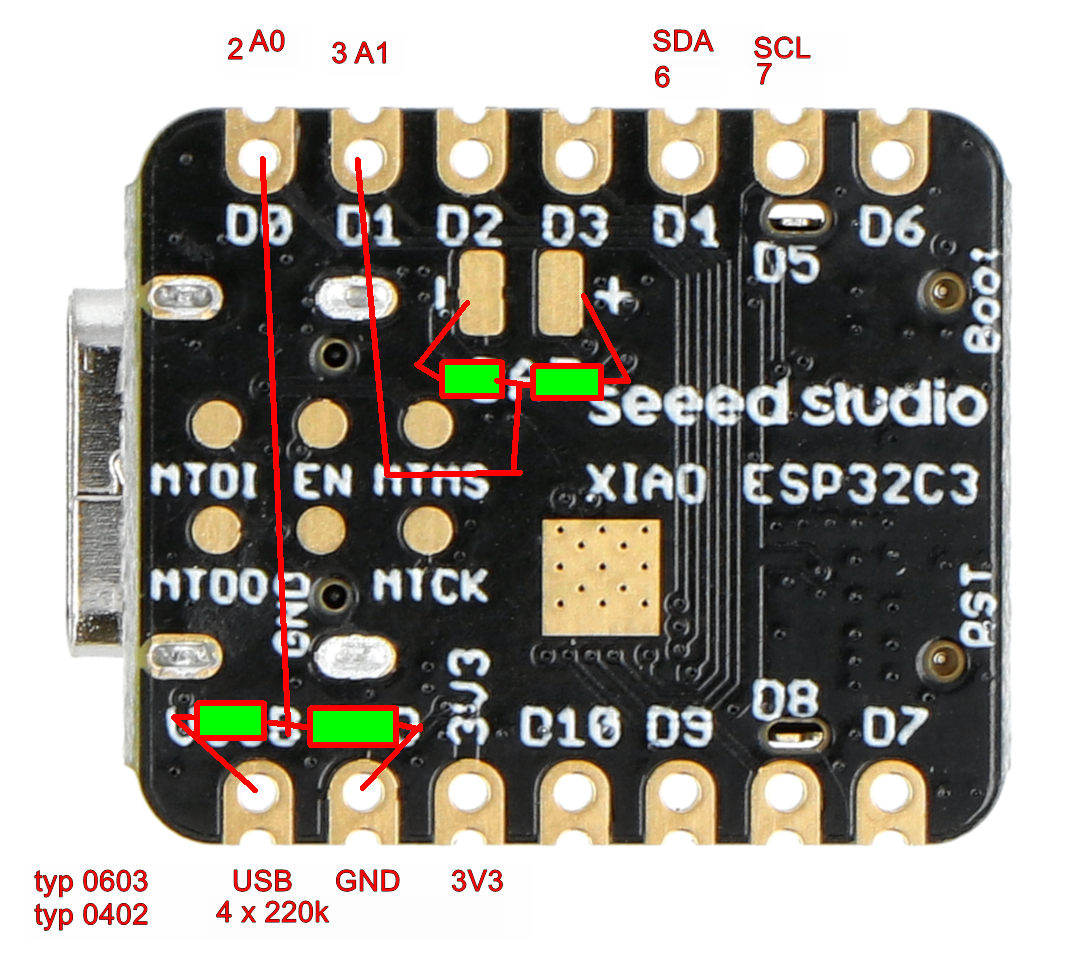

- poniżej masz wyprowadzenia z esp32c3, tam znajdziesz SCL i SDA.



Edytowano Styczeń 14, 2025 przez 99teki

[kostuch]

53 minuty temu, 99teki napisał:

w pierwszej kolejności ja bym sprawdził czy ten wyświetlacz działa na protokole I2c z pomocą skanera I2C

Na płytce wyświetlacza pisze, że jest SPI

Więc wystarczy wybrać trzy piny na ESP, zdefiniować je w jakiejś bibliotece tft na mosi/miso/dc i tyle

Chińczycy na wszystkich wyświetlaczach spi dają mylące opisy SDA/SCL...

[kiltel]

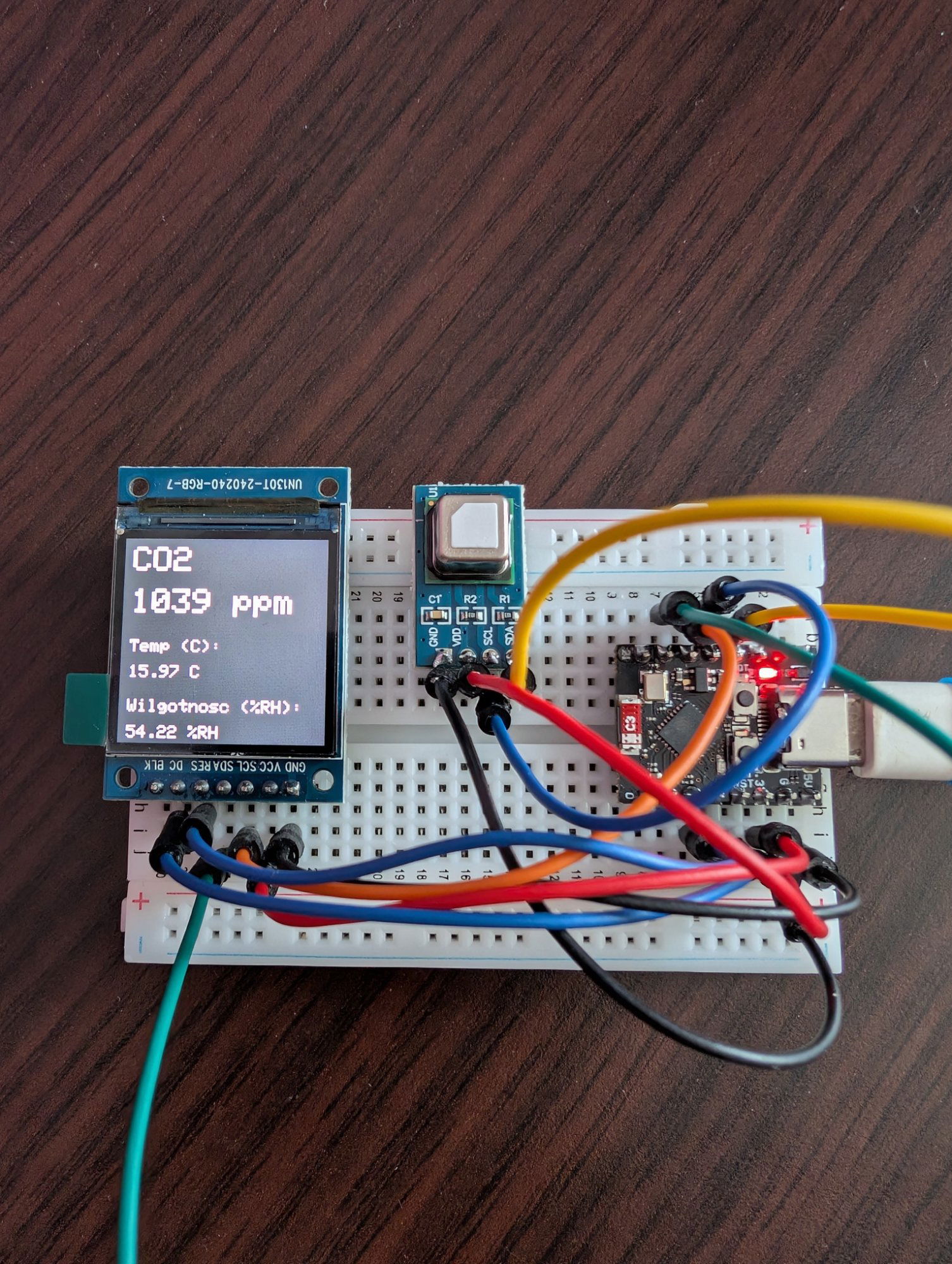

Udało mi się już podłączyć wszystko działa. Wczesniej próbowałem na bibliotece Adafruit. Dziś użyłem biblioteki tft_espi i wyświetlacz zaczął działać.

Edytowano Styczeń 14, 2025 przez kiltel
