Driver mosfetow, high/low side


farmaceuta

Pomocna odpowiedź

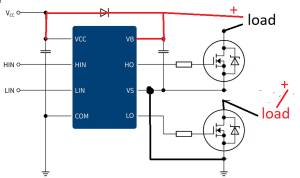

@jand i jak myślisz?? A jeszcze inne pytanie..można łączyć równolegle wyjścia driverów? Powiedzmy że mam podwójny sterownik low side i chce zwiększyć prąd wyjściowy bo stosuję kilka równoległych mosfetow?

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

3 godziny temu, farmaceuta napisał:

i jak myślisz??

Tak z marszu to nie wiem, trzeba to dokładnie narysować na jednym schemacie końcówkę układu scalonego i Twoją aplikację i się zastanowić.

3 godziny temu, farmaceuta napisał:

chce zwiększyć prąd wyjściowy bo stosuję kilka równoległych mosfetow?

Na prawdę jest taka potrzeba? Ten układ musi chyba pracować z jakąś obłędną częstotliwością. Zauważ, że bramki mosfetów nie pobierają prądu statycznego - jest on potrzebny do szybkiego przeładowywania ich pojemności bramki.

Generalnie lepiej zastosować jeden mocniejszy tranzystor, zamiast kombinować z łączeniem równoległym.

  • Lubię! 1
Link do komentarza
Share on other sites

6 minut temu, jand napisał:

Generalnie lepiej zastosować jeden mocniejszy tranzystor, zamiast kombinować z łączeniem równoległym.

I tu nasuwa mi się jeszcze jedno pytanie...na co patrzeć dobierając moc tranzystora? Bo chyba nie "power disipation"??

Link do komentarza
Share on other sites

8 minut temu, farmaceuta napisał:

Bo chyba nie "power disipation"?

Właśnie to może być ważne. Tranzystor idealny, pracujący jako klucz, w zasadzie nie powinien w ogóle się grzać. Niestety, realnie proces przełączania trwa określony czas - przebieg nie jest prostokątny, ale raczej podobny do trapezu. W obszarze nachylonych zboczy płynie prąd i jest spadek napięcia (oczywiście zmieniający się w czasie) - a więc tranzystor się grzeje. Im większa częstotliwość przełączania tym jest cieplejszy, bo proporcjonalnie więcej czasu przebywa w w strefie przełączania.

Można to jakoś oszacować, ale trudno dokładnie policzyć ze względu na nieliniowości . Przydatne tu jest  doświadczenie.

Tak więc przy małych częstotliwościach (i prądzie stałym) ważniejszy jest prąd dopuszczalny tranzystora, przy dużych częstotliwościach - "power disipation".

  • Pomogłeś! 1
Link do komentarza
Share on other sites
