STM32F429i-DISC1 320 * 240 px ILI9341 - ma swój framebuffor


virtualny

Pomocna odpowiedź

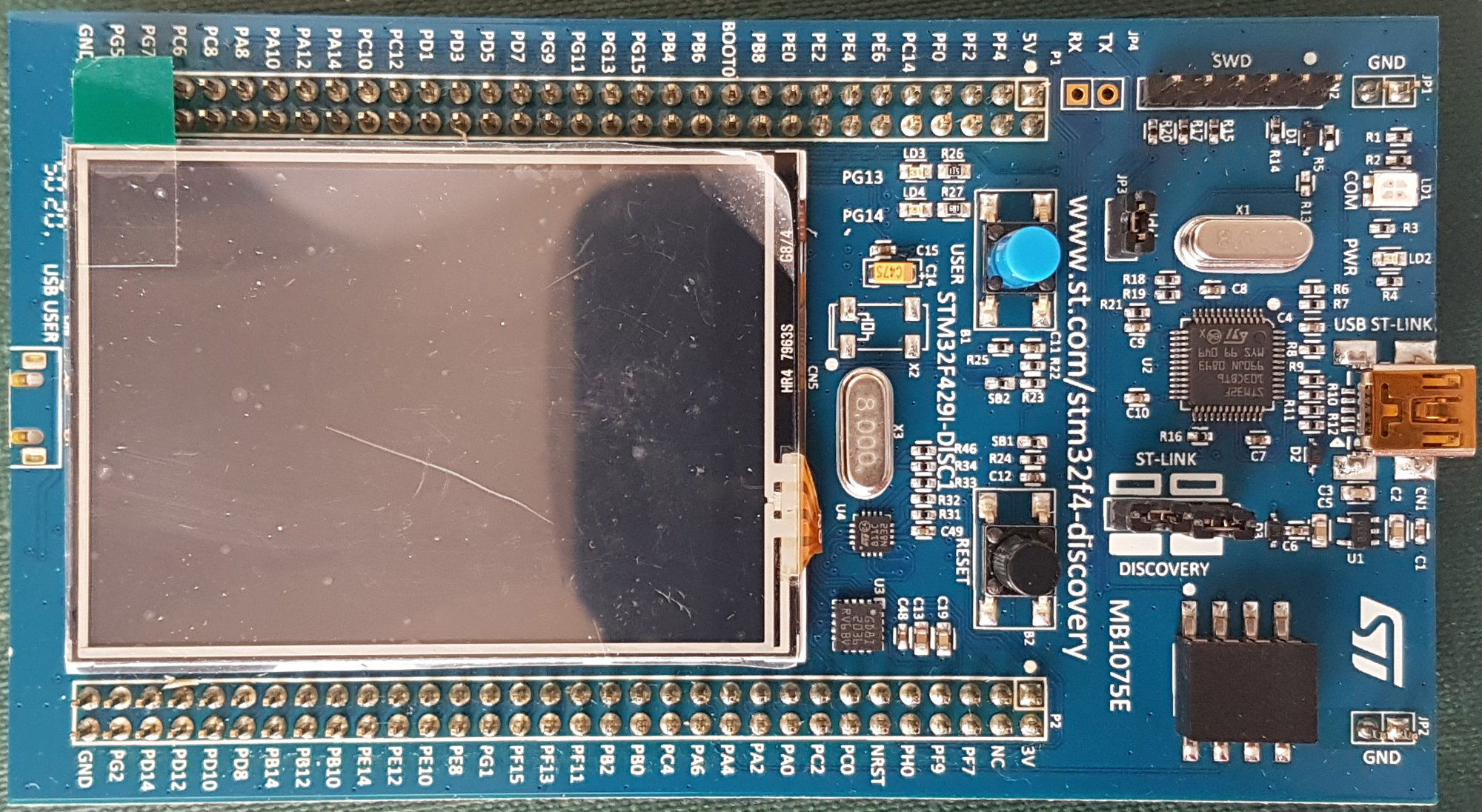

Szybkie podejście do zestawu Discovery - według DB zestawu:

STM32F429ZIT6 Arm® Cortex®‑M4 core‑based microcontroller with 2 Mbytes
of flash memory and 256 Kbytes of RAM, in an LQFP144 package
2.4" QVGA TFT LCD
64‑Mbit SDRAM



DS MCU
32b Arm® Cortex®-M4 MCU+FPU, 225DMIPS, up to 2MB Flash/256+4KB RAM, USB
OTG HS/FS, Ethernet, 17 TIMs, 3 ADCs, 20 com. interfaces, camera & LCD-TFT
frequency up to 180 MHz



Chyba jedyny zestaw jaki widziałem na ILI9341 z dołączonym framebufforem (!)

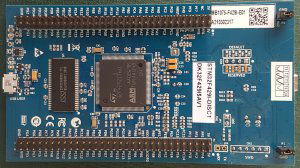

Widać external RAM na PCB wg schematu (i zdjęcia) IS42S16400J 8MB eleganckiej pamięci - jak miło...

Starymi metodami, za pomocą timera 2 udało się ustalić, że jest on taktowany 90MHZ


Ilość taktów Timera 2 dla renderowania 1 ramki obrazu to:


Czyli 1 377 540 dziesiętnie.

90 000 000 / 1 377 540 daje REFRESH RATE 65,3 [Hz]

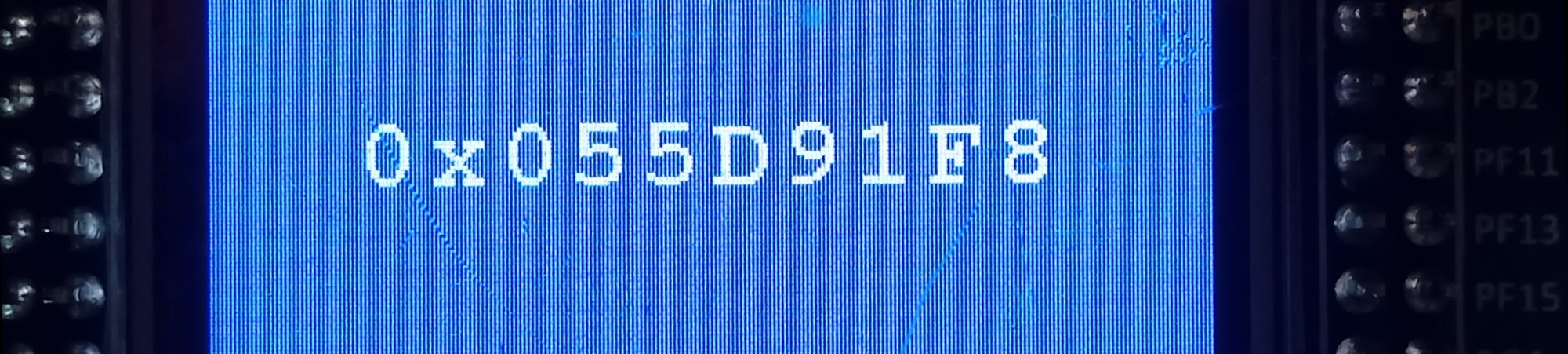

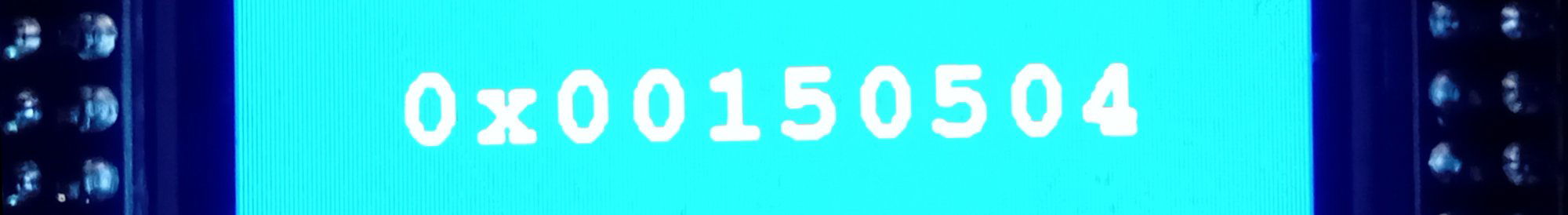

Odczyt rejestru LTDC_Layer2->CFBAR odpowiedzialnego za adres framebuffora:




Powyższe informacje dają możliwość bezpośredniego grzebania we framebufforze, co oczywiście musiało się skończyć zaprogramowaniem na tym zestawie vectordotów:











Podsumowując - zestaw ten być może nie jest czymś bardzo wypasionym, ale za samo podłączenie ILI9341 do framebuffora projektanci ST mają ode mnie propsy 🙂



Jeżeli ktoś ma ten zestaw i chciałby wrzucić do niego vectordoty, w załączeniu binka i hex STM32F429i-DISC1 VECTORDOTS.zip
