Pojazd gąsienicowy z ESP32 sterowany przez wifi

Spidi-Andi · 7 lutego

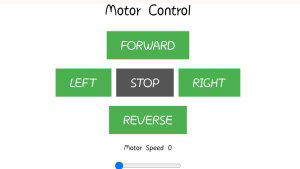

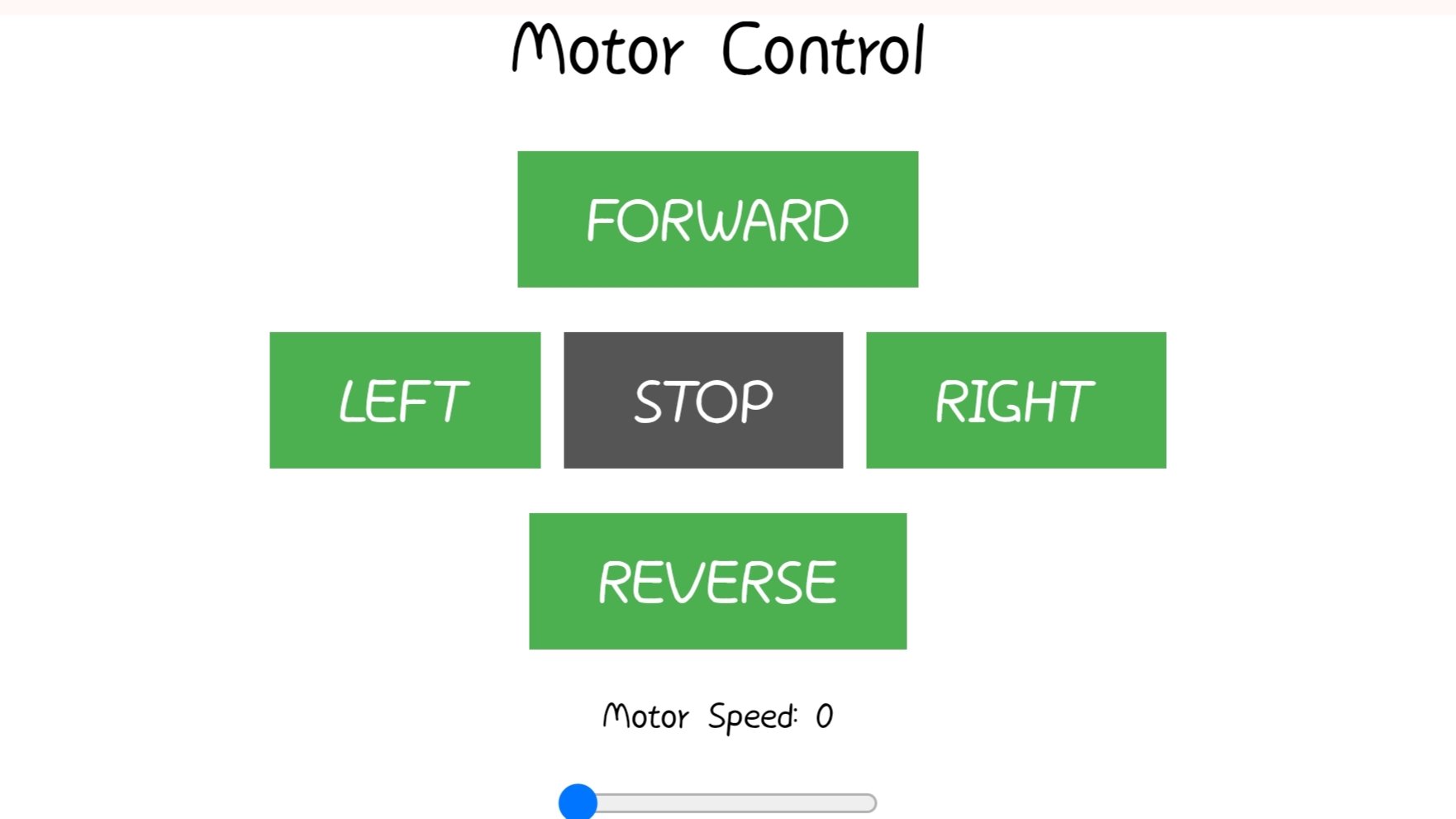

Witam. Chciałbym przedstawić mój pierwszy pojazd gąsienicowy zbudowany od podstaw. Pojazd ma panel sterowania poprzez przeglądarkę www.

Sterowanie:

Można nim sterować z telefonu laptopa tableta. Łączy się przez

wifi ➡️ router ➡️ pojazd

W przyszłości będzie na bluetooth.

Co zostało wykorzystane:

Esp32 z wyświetlaczem Oled
Adapter rozszerzeń do Esp32
Sterownik silników L298N
2 x akumulatorki 18650
2 x silniczniczki z przekładnią

Obudowę po wycinałem z deseczek sklejek i posklejane do kupy.

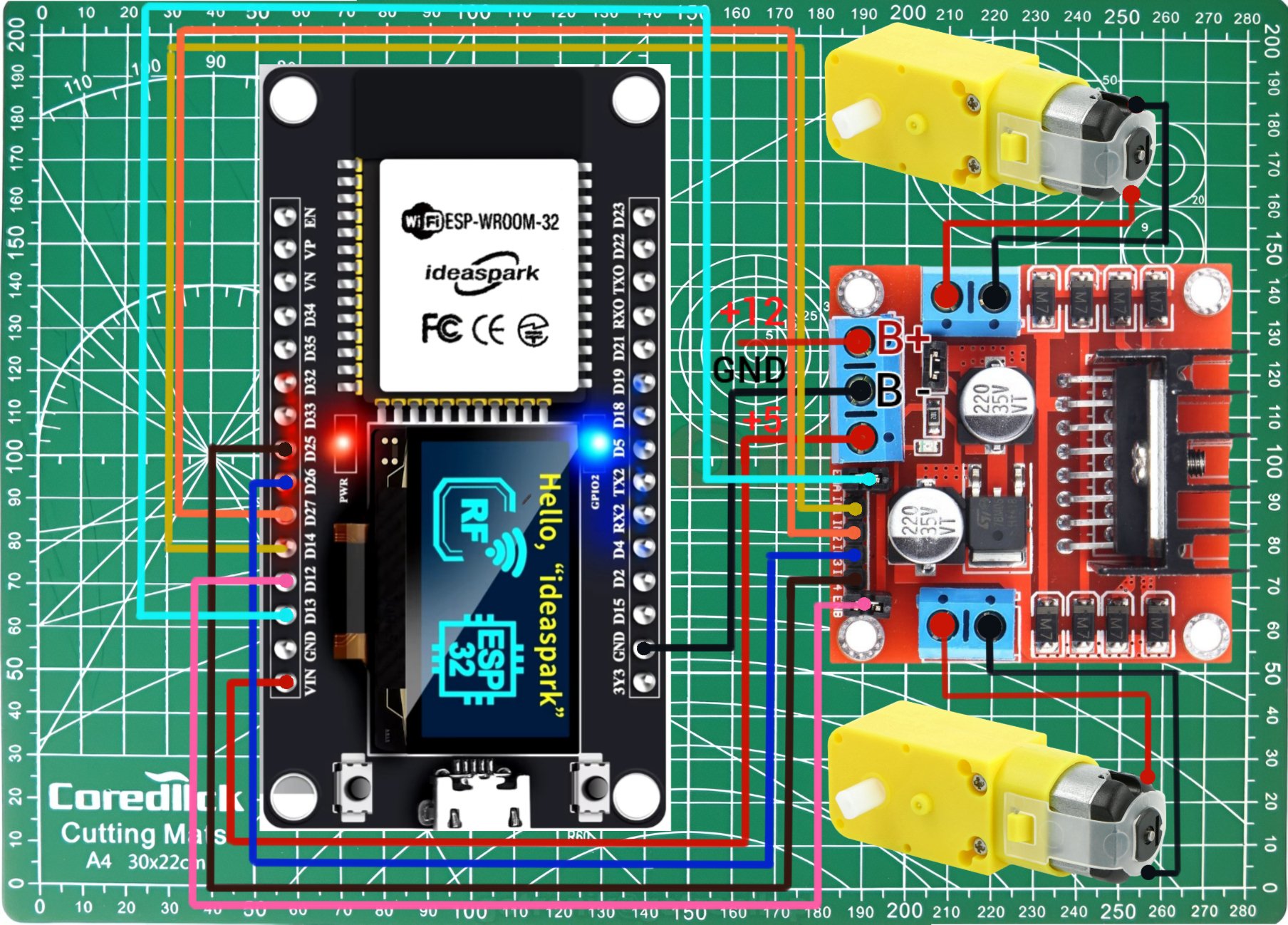

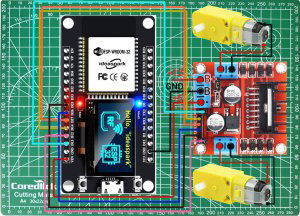

Diagram podłączenia elementów:

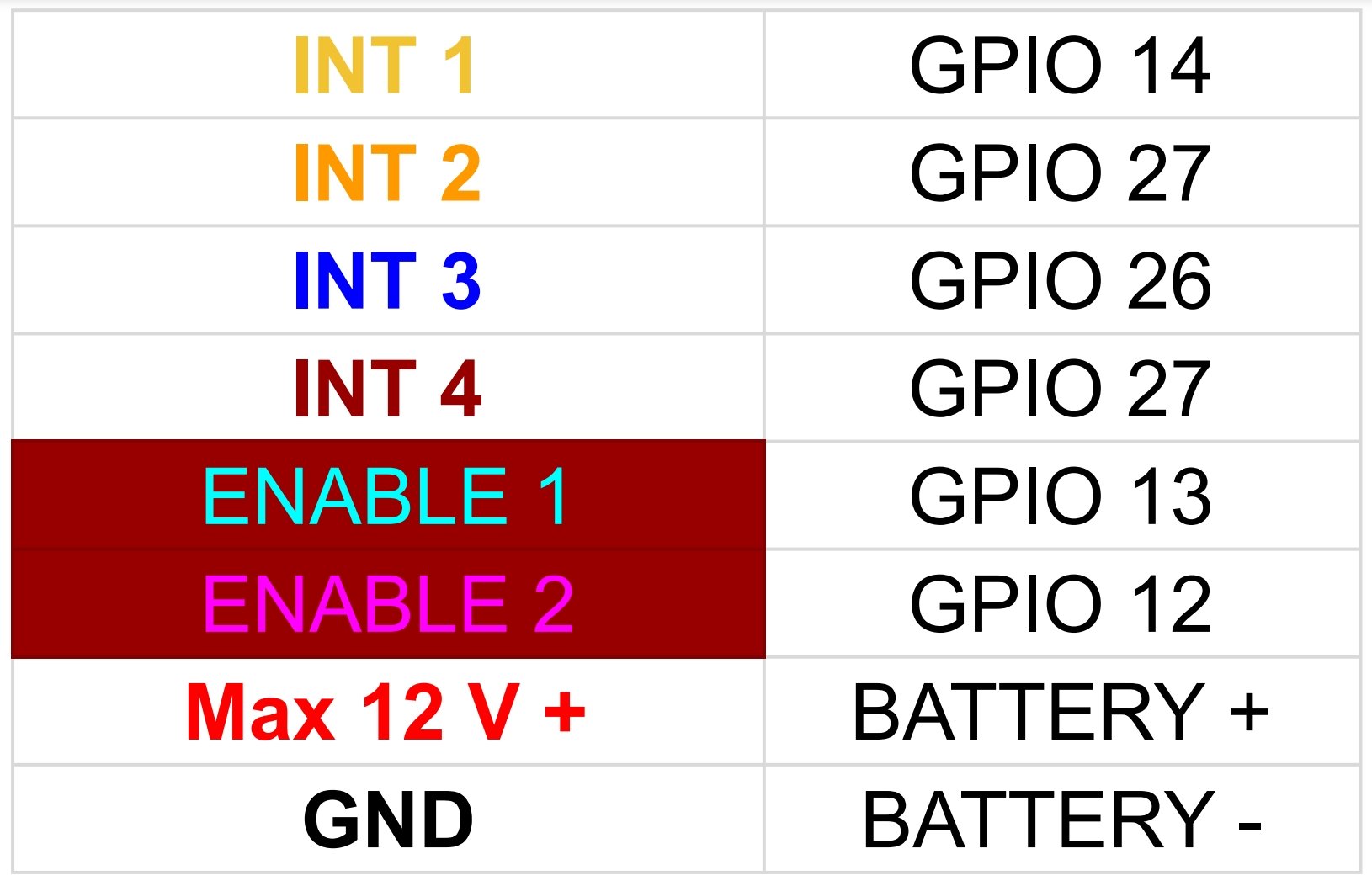

Kolejność pinów:

Jeśli chcesz podpiąć wyświetlacz oled na przykład SSD1306 128x64.

VCC - 3.3v
GND - GND
GPIO 21 - SDA
GPIO 22 - SCL

Kod:

#include <WiFi.h>
#include <WebServer.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

// Replace with your network credentials
const char* ssid     = "SSID";	// Twoje SSID
const char* password = "PASS";	// Twoje Hasło

// Create an instance of the WebServer on port 80
WebServer server(80);

// Motor 1
int motor1Pin1 = 14;
int motor1Pin2 = 27;
int enable1Pin = 13;

// Motor 2
int motor2Pin1 = 26;
int motor2Pin2 = 25;
int enable2Pin = 12;

// OLED display TWI address
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET    -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// Setting PWM properties
const int freq = 30000;
const int resolution = 8;
int dutyCycle = 0;

String valueString = String(0);

void handleRoot() {
  const char html[] PROGMEM = R"rawliteral(
  <!DOCTYPE HTML><html>
  <head>
    <meta name="viewport" content="width=device-width, initial-scale=1">
    <link rel="icon" href="data:,">
    <style>
      html { font-family: Helvetica; display: inline-block; margin: 0px auto; text-align: center; }
      .button { -webkit-user-select: none; -moz-user-select: none; -ms-user-select: none; user-select: none; background-color: #4CAF50; border: none; color: white; padding: 12px 28px; text-decoration: none; font-size: 26px; margin: 1px; cursor: pointer; }
      .button2 {background-color: #555555;}
    </style>
    <script>
      function moveForward() { fetch('/forward'); }
      function moveLeft() { fetch('/left'); }
      function stopRobot() { fetch('/stop'); }
      function moveRight() { fetch('/right'); }
      function moveReverse() { fetch('/reverse'); }

      function updateMotorSpeed(pos) {
        document.getElementById('motorSpeed').innerHTML = pos;
        fetch(`/speed?value=${pos}`);
      }
    </script>
  </head>
  <body>
    <h1>Motor Control</h1>
    <p><button class="button" onclick="moveForward()">FORWARD</button></p>
    <div style="clear: both;">
      <p>
        <button class="button" onclick="moveLeft()">LEFT</button>
        <button class="button button2" onclick="stopRobot()">STOP</button>
        <button class="button" onclick="moveRight()">RIGHT</button>
      </p>
    </div>
    <p><button class="button" onclick="moveReverse()">REVERSE</button></p>
    <p>Motor Speed: <span id="motorSpeed">0</span></p>
    <input type="range" min="0" max="100" step="25" id="motorSlider" oninput="updateMotorSpeed(this.value)" value="0"/>
  </body>
  </html>)rawliteral";
  server.send(200, "text/html", html);
}

void handleForward() {
  Serial.println("Forward");

  digitalWrite(motor1Pin1, LOW);
  digitalWrite(motor1Pin2, HIGH);
  digitalWrite(motor2Pin1, LOW);
  digitalWrite(motor2Pin2, HIGH);
  server.send(200);
}

void handleLeft() {
  Serial.println("Left");

  digitalWrite(motor1Pin1, LOW);
  digitalWrite(motor1Pin2, HIGH);
  digitalWrite(motor2Pin1, HIGH);
  digitalWrite(motor2Pin2, LOW);
  server.send(200);
}

void handleStop() {
  Serial.println("Stop");

  digitalWrite(motor1Pin1, LOW);
  digitalWrite(motor1Pin2, LOW);
  digitalWrite(motor2Pin1, LOW);
  digitalWrite(motor2Pin2, LOW);
  server.send(200);
}

void handleRight() {
  Serial.println("Right");

  digitalWrite(motor1Pin1, HIGH);
  digitalWrite(motor1Pin2, LOW);
  digitalWrite(motor2Pin1, LOW);
  digitalWrite(motor2Pin2, HIGH);
  server.send(200);
}

void handleReverse() {
  Serial.println("Reverse");

  digitalWrite(motor1Pin1, HIGH);
  digitalWrite(motor1Pin2, LOW);
  digitalWrite(motor2Pin1, HIGH);
  digitalWrite(motor2Pin2, LOW);
  server.send(200);
}

void handleSpeed() {
  if (server.hasArg("value")) {
    valueString = server.arg("value");
    int value = valueString.toInt();
    if (value == 0) {
      ledcWrite(enable1Pin, 0);
      ledcWrite(enable2Pin, 0);
      digitalWrite(motor1Pin1, LOW);
      digitalWrite(motor1Pin2, LOW);
      digitalWrite(motor2Pin1, LOW);
      digitalWrite(motor2Pin2, LOW);
    } else {
      dutyCycle = map(value, 25, 100, 200, 255);
      ledcWrite(enable1Pin, dutyCycle);
      ledcWrite(enable2Pin, dutyCycle);
      Serial.println("Motor speed set to " + String(value));
    }
  }
  server.send(200);
}

void setup() {
  Serial.begin(115200);

  // Set the Motor pins as outputs
  pinMode(motor1Pin1, OUTPUT);
  pinMode(motor1Pin2, OUTPUT);
  pinMode(motor2Pin1, OUTPUT);
  pinMode(motor2Pin2, OUTPUT);

  // Configure PWM Pins
  ledcAttach(enable1Pin, freq, resolution);
  ledcAttach(enable2Pin, freq, resolution);

  // Initialize PWM with 0 duty cycle
  ledcWrite(enable1Pin, 0);
  ledcWrite(enable2Pin, 0);

  // Inicjalizacja OLED
  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    for (;;);
  }
  display.display();
  delay(2000);
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.print("Connecting to WiFi...");
  display.display();

  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi...");
  }
  Serial.println("Connected to WiFi");

  display.clearDisplay();
  display.setCursor(0, 0);
  display.setTextSize(1,2);
  display.print("Connected");
  display.setCursor(0, 20);
  display.print("IP Address: ");
  display.setCursor(0, 40);
  display.print(WiFi.localIP());
  display.display();

  // Define routes
  server.on("/", handleRoot);
  server.on("/forward", handleForward);
  server.on("/left", handleLeft);
  server.on("/stop", handleStop);
  server.on("/right", handleRight);
  server.on("/reverse", handleReverse);
  server.on("/speed", handleSpeed);

  // Start the server
  server.begin();
}

void loop() {
  server.handleClient();
}

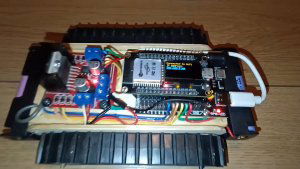

Mój pojazd:

Film z postępu prac:

Edytowano 7 lutego przez Spidi-Andi
Źle wstawiłem link do filmiku

orb777 · 9 lutego

Fajny i na esp32, będę zaglądał. Rzuciłem okiem na kod i zdaje się, że w takiej formie bez (opcjonalnego?) wyświetlacza dalej nie pójdzie. Dodałbym warunki pomijające użycie oled-a lub kompilację warunkową.

Dnia 7.02.2025 o 17:55, Spidi-Andi napisał:

if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    for (;;);
  }

Spidi-Andi · 10 lutego

20 godzin temu, orb777 napisał:

Fajny i na esp32, będę zaglądał. Rzuciłem okiem na kod i zdaje się, że w takiej formie bez (opcjonalnego?) wyświetlacza dalej nie pójdzie. Dodałbym warunki pomijające użycie oled-a lub kompilację warunkową.

Dziękuję za radę. Ja początkujący w programowaniu. Uczę sie razem z ChatGpT. Ty zapewne programujesz sam. Tez bym tak chciał :). Ale kto nie dąży do celu ten nie osiągnie. Pozdrawiam

orb777 · 10 lutego

@Spidi-Andi , spoko luz, liczy się fun, pojaździk już masz.
