Przetwarzanie dźwięku z PCM1808

[hamunaptra]

Witajcie!

Chciałbym zrobić analizator widma audio w oparciu o ESP32-C3 Mini oraz panel diod WS2812B.

Pierwsza wersja projektu zakładała przesłanie dźwięku z mikrofonu SPH0645 za pomocą I2S, do mikrokontrolera ESP32-C3 Mini, następnie przetworzenie dźwięku za pomocą FFT i wyświetlenie na panelu diod LED. Poradziłem sobię z tym bez większych problemów, ale teraz chciałbym zmienić źródło dźwięku z mikrofonu cyfrowego na gniazdo audio jack 3.5mm. Z racji tego, że audio jack przesyła dźwięk analogowo, do projektu wybrałem przetwornik ADC PCM1808 i właśnie z nim mam problem.

Wydaje mi się, że wszystkie połączenia ADC-ESP są poprawne, ale pomimo wielu prób nie jestem w stanie odebrać dźwięku z ADC. Próbowałem wyświetlić surowe dane przesyłane poprzez I2S, ale są same zera.

Moduł PCM1808 https://www.aliexpress.com/item/1005006434232967.html

Mikrokontroler https://www.aliexpress.com/item/1005007329197811.html



Kod źródłowy:


#include <driver/i2s.h>

#define I2S_WS   7
#define I2S_BCK  6
#define I2S_SD   8

void setup() {
    Serial.begin(115200);
    delay(1000);
    Serial.println("Start debugowania PCM1808...");

    i2s_config_t i2s_config = {
    .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_RX),
    .sample_rate = 44100,
    .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
    .channel_format = I2S_CHANNEL_FMT_RIGHT_LEFT,
    .communication_format = I2S_COMM_FORMAT_PCM,
    .intr_alloc_flags = ESP_INTR_FLAG_LEVEL1,
    .dma_buf_count = 8,
    .dma_buf_len = 128,
    .use_apll = false,
    .tx_desc_auto_clear = false,
    .fixed_mclk = 0
};

    i2s_pin_config_t pin_config = {
        .mck_io_num = 0,
        .bck_io_num = I2S_BCK,
        .ws_io_num = I2S_WS,
        .data_out_num = 0,
        .data_in_num = I2S_SD
    };

    i2s_driver_install(I2S_NUM_0, &i2s_config, 0, NULL);
    i2s_set_pin(I2S_NUM_0, &pin_config);
}

void loop() {
    uint8_t raw_data[128];
    size_t bytes_read = 0;

    Serial.println("Oczekiwanie na dane...");
    i2s_read(I2S_NUM_0, &raw_data, sizeof(raw_data), &bytes_read, portMAX_DELAY);

    if (bytes_read > 0) {
        Serial.printf("Odebrano %d bajtów\n", bytes_read);
        Serial.print("🛠️ Surowe dane: ");
        for (size_t i = 0; i < bytes_read; i++) {
            Serial.printf("%02X ", raw_data[i]);
        }
        Serial.println();
    } else {
        Serial.println("Brak danych! Sprawdź podłączenie.");
    }

    delay(500);
}

Gniazdo jack podłączone do ADC w następujący sposób:

• Tip (biały) do LIN
• Ring (biały) do RIN
• Sleeve (czarny) do GND

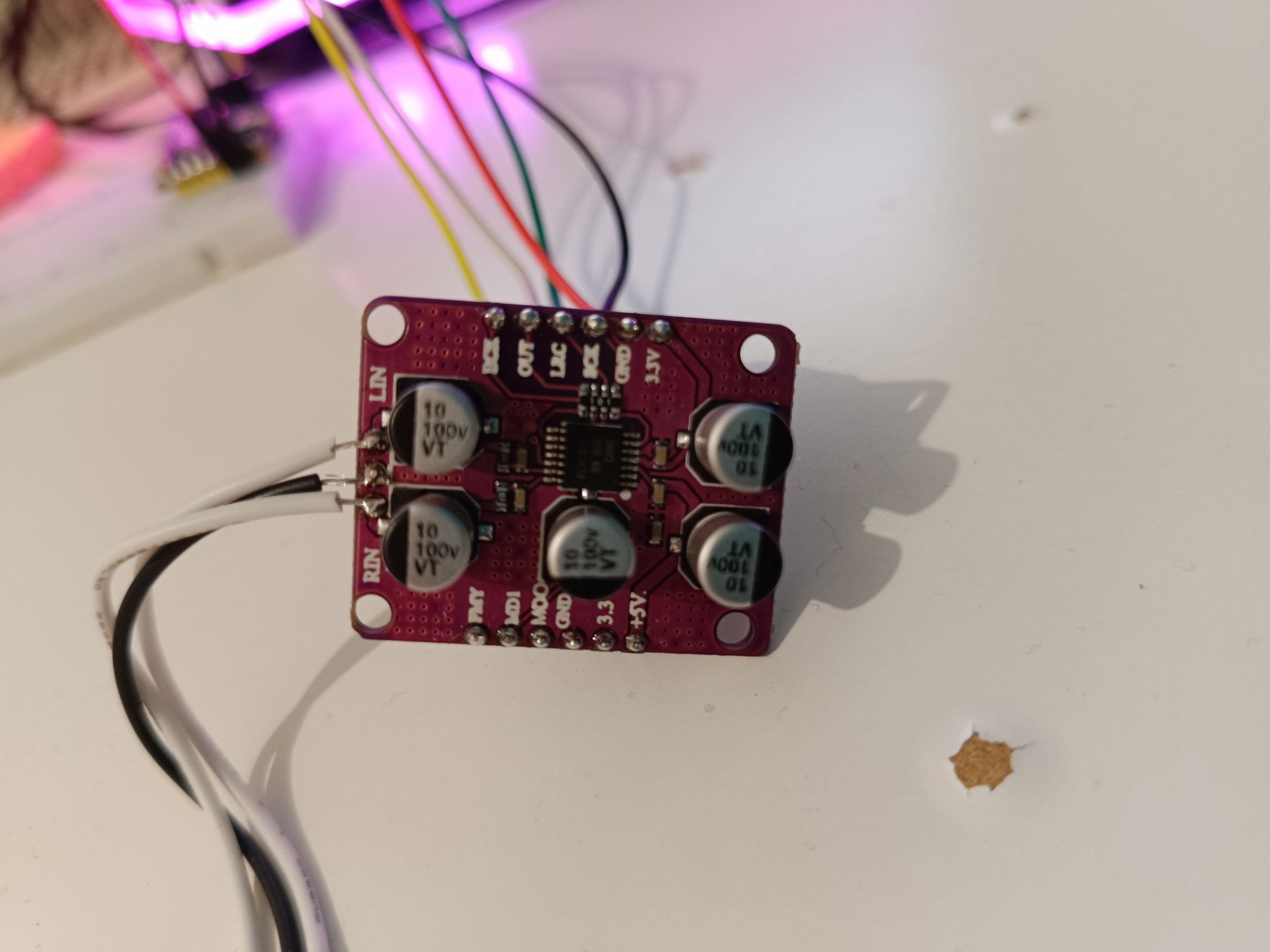

Reszta połączeń z mikrokontrolerem na zdjęciach.

Edytowano 14 lutego przez hamunaptra
