Multiwibrator astabilny

[Orion_pc]

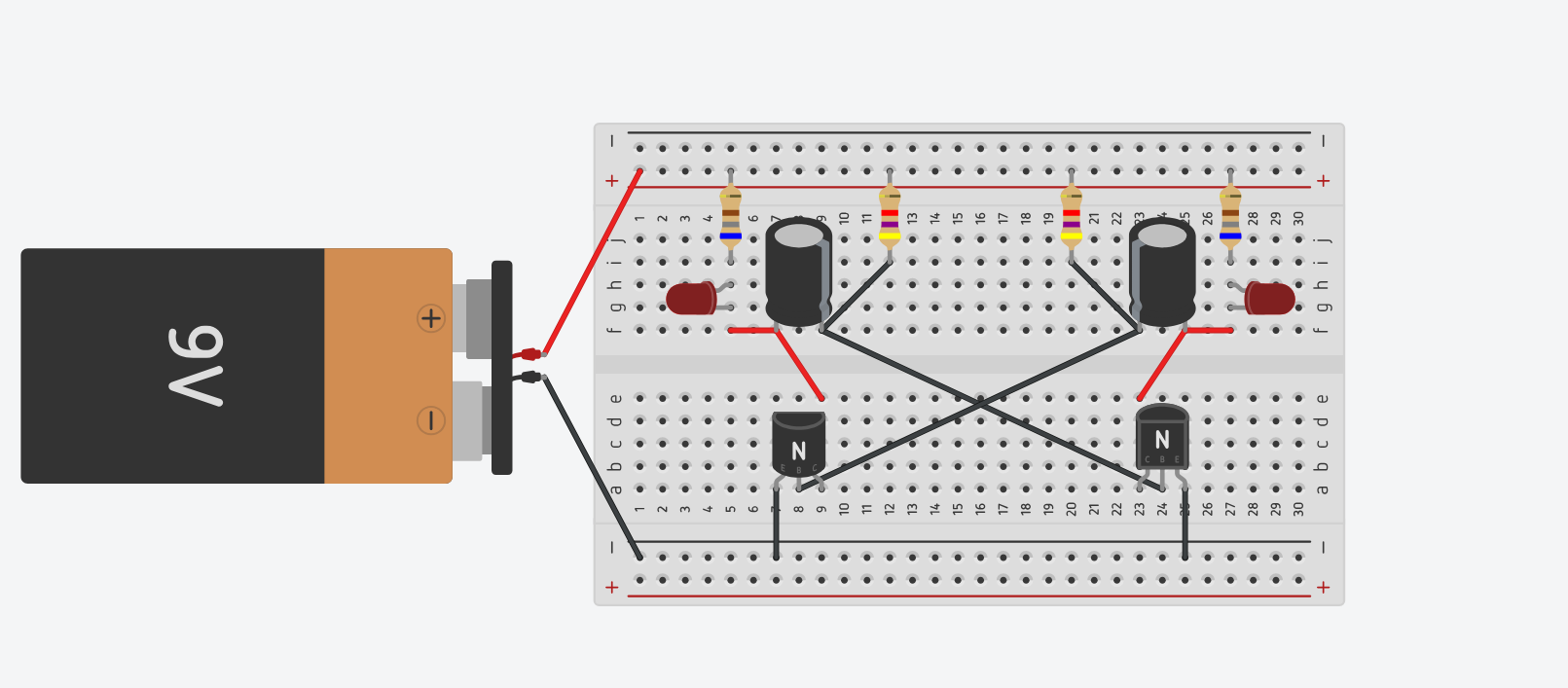

Witajcie, chciałem wykonać układ na płytce stykowej jak na zdjęciu poniżej, jest to multiwibrator astabilny. Działanie mojego układu przedstawione  jest na filmie w You Tube, niestety nie wiem dlaczego nie działa... poproszę o pomoc...

https://www.youtube.com/watch?v=Eb4M18WerVA



Edytowano 26 marca przez Orion_pc

[fribble3]

Nie działa w symulacji bo użyłeś kondensatorów spolaryzowanych. Zamień te elektrolityczne na niespolaryzowane lub zmień symulator na np. Symulacja multiwibratora astabilnego.

[Orion_pc]

28 minut temu, fribble3 napisał:

Nie działa w symulacji bo użyłeś kondensatorów spolaryzowanych. Zamień te elektrolityczne na niespolaryzowane lub zmień symulator na np. Symulacja multiwibratora astabilnego.

Tak Tinkercad podpowiada o uszkodzeniu kondensatorów z powodu złej polaryzacji. Natomiast ja uważam że układ jest prawidłowo zbudowany... Pytanie co źle robię? Ten sam układ na kondensatorach niespolaryzowanych nie działa, tzn diody nie migają.

https://youtu.be/TZDdw04K1tc

Edytowano 24 marca przez Orion_pc

[fribble3]

Masz rację układ jest poprawnie zbudowany ten na schemacie ideowym i będzie też działać prawidłowo w realu. Ten na płytce  stykowej wygląda jakby LEDy miały zwarte anodę z katodą.

Taki to już urok użytego symulatora.

Lepszym symulatorem jest ten do którego wcześniej link podesłałem. Wystarczy zmienić zmienić wartość dwóch rezystorów i dodać LEDy aby zobaczyć efekt.

Edytowano 25 marca przez fribble3

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Orion_pc]

7 minut temu, fribble3 napisał:

Masz rację układ jest poprawnie zbudowany i będzie też działać prawidłowo w realu.

Tak to już urok użytego symulatora.

Aż złożę go w domu, jeśli to kwestia programu to będzie się działo 😕

[Sylba]

20 godzin temu, fribble3 napisał:

Lepszym symulatorem jest ten do którego wcześniej link podesłałem.

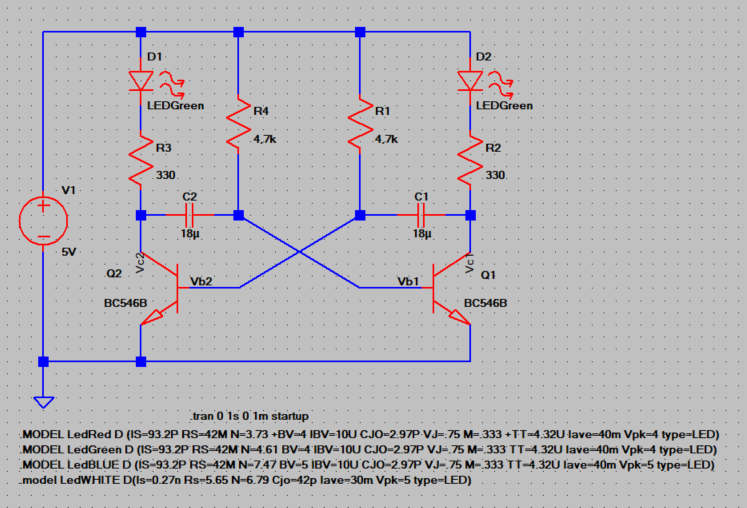

To nie kwestia symulatora. Jeden i drugi działa poprawnie. Powodem takiego zachowania multiwibratora są wartości rezystorów i kondensatorów.

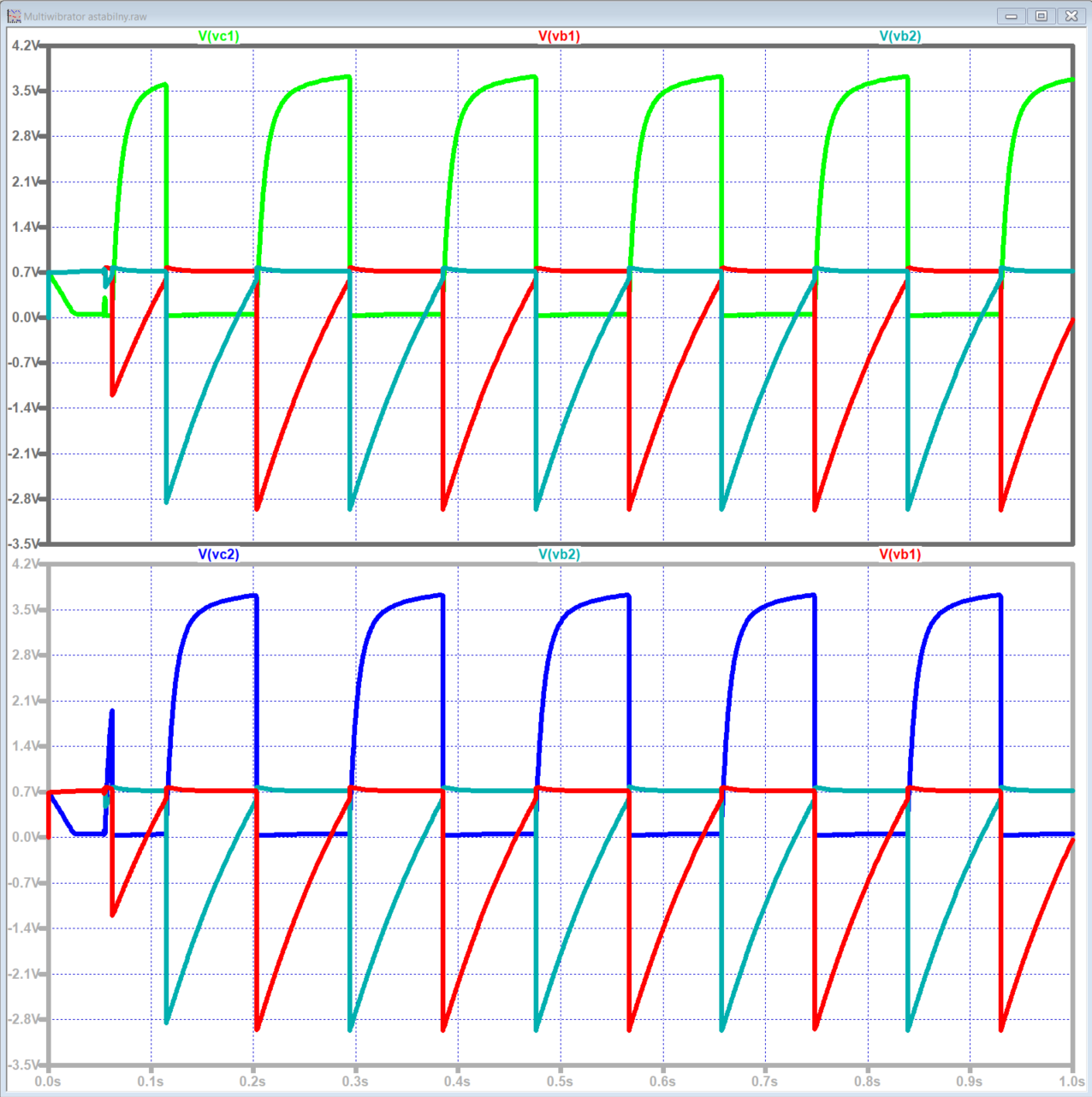

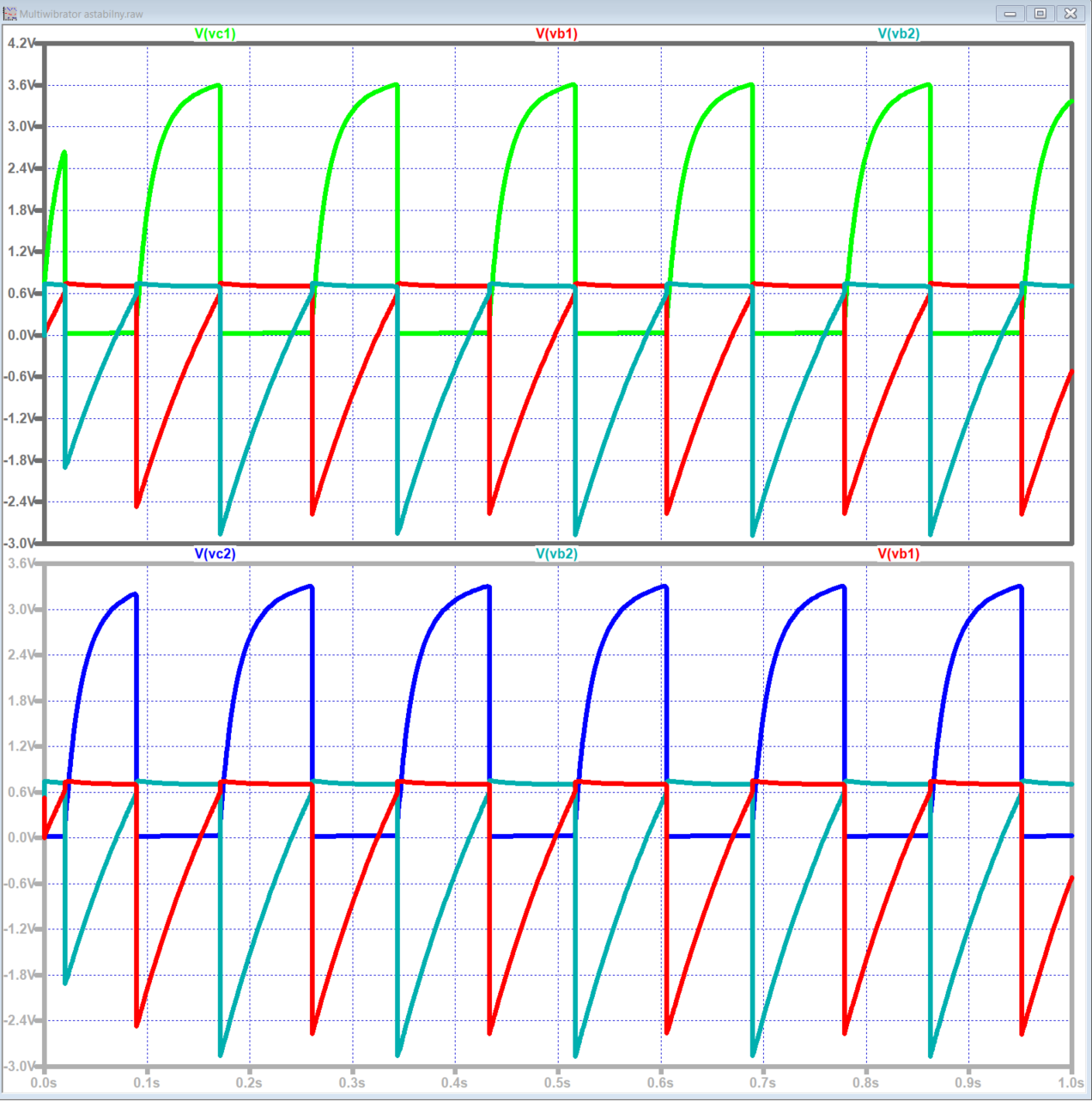

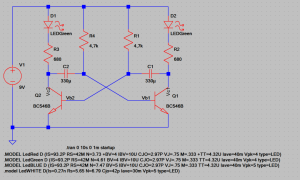

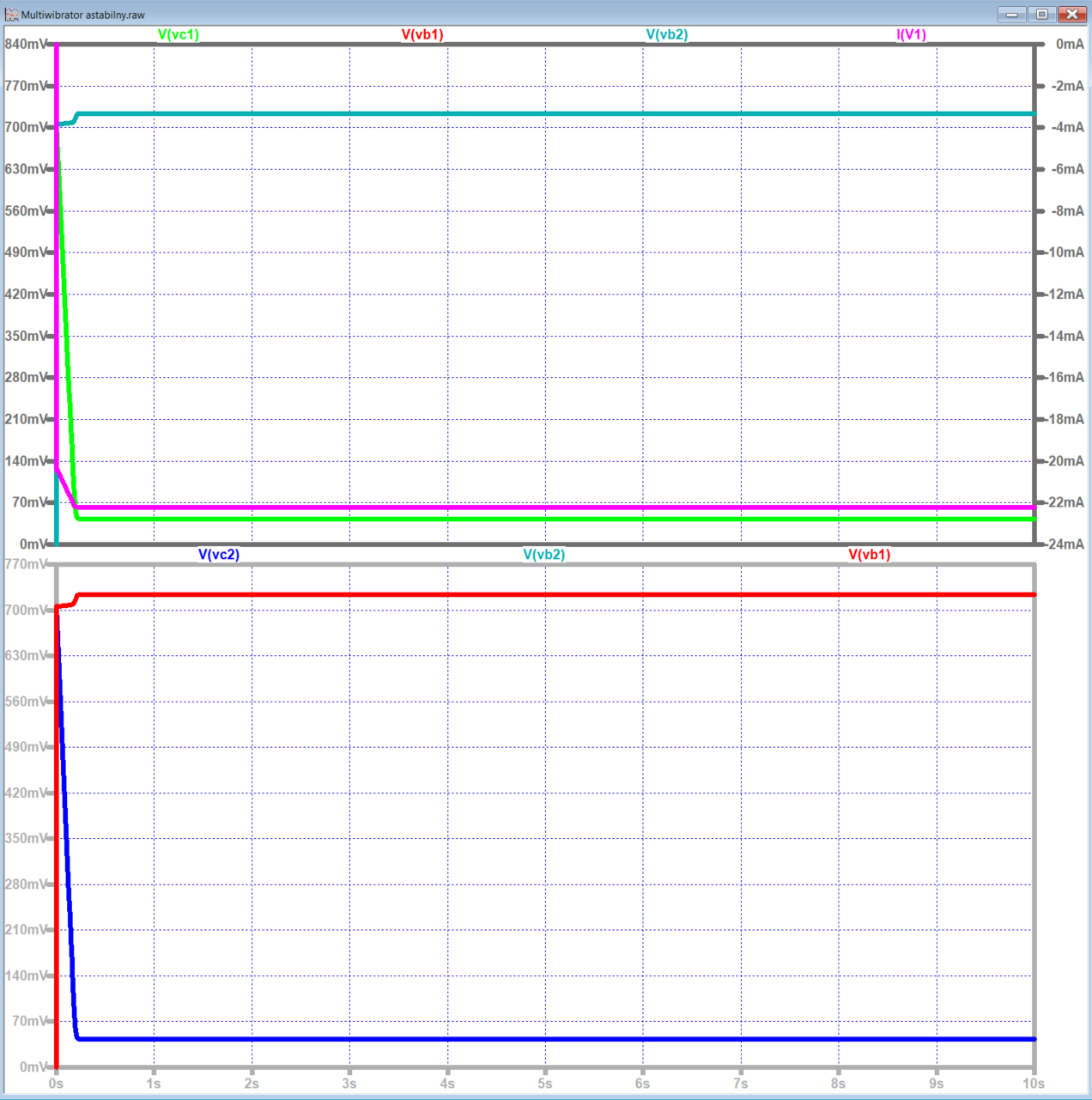

Dla R1, R4=680 Ohm, R2, R3=4,7 kOhm oraz C=330uF przebieg napięć są takie jak na obrazku poniżej

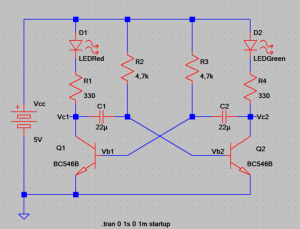

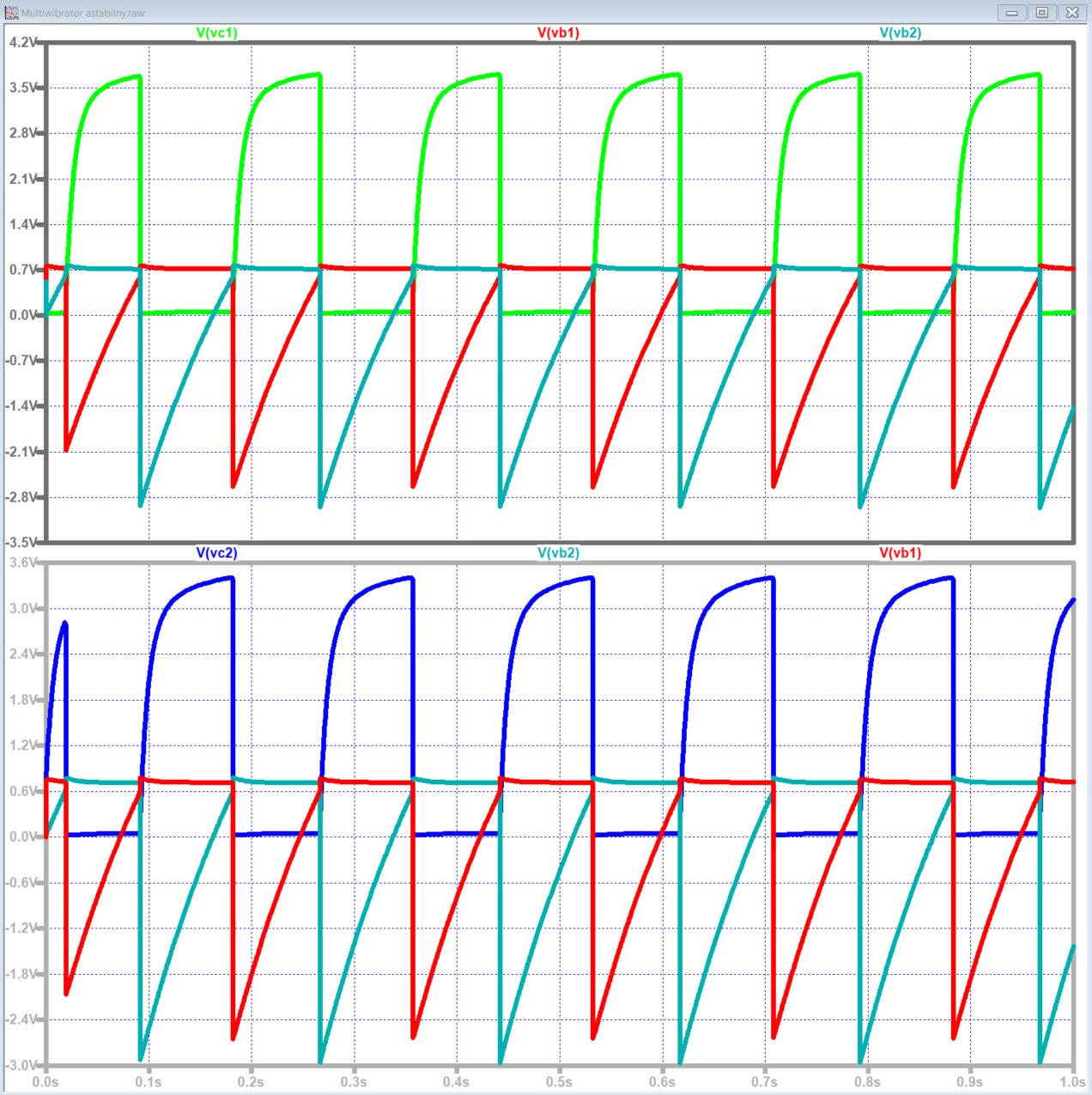

Dla Wartości, podanych na schemacie fribble3





[miro88]

@Orion_pc

Zdecydowanie łatwiej będzie Ci wykonać układ na płytce stykowej z kursu Forbota:

https://forbot.pl/blog/kurs-elektroniki-projekty-z-tranzystorami-mosfety-id30808









[fribble3]

2 godziny temu, Sylba napisał:

To nie kwestia symulatora. Jeden i drugi działa poprawnie.

Co to znaczy, że jeden i drugi działa poprawnie?

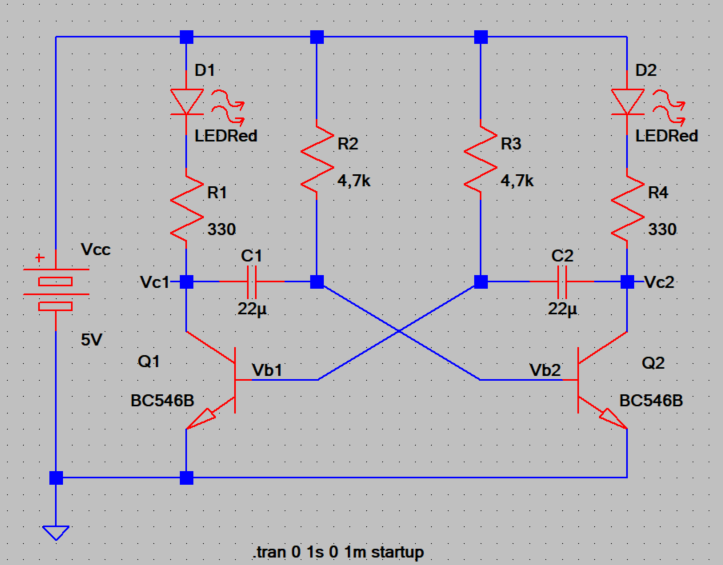

 @Orion_pc zrobił symulację w tinkercad, który nie radzi sobie z tym układem, pomimo dobrania odpowiednich wartości dla rzeczywistego układu.

[miro88]

@fribble3 @Sylba

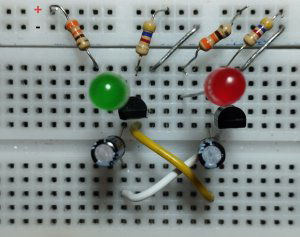

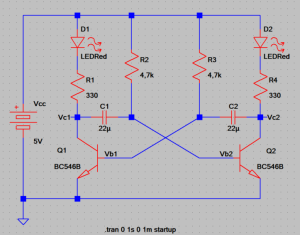

Zrobiłem na stykówce ten układ:

Zamiast 18uF dałem elektrolity 22uF(nie miałem innych pod ręką) i niestety nie działa

Edytowano 25 marca przez miro88

[fribble3]

@miro88 to chyba źle złożyłeś układ. Ja też sprawdziłem na stykówce z tymi co ty kondensatorami 22uF i mi śmiga.



Edytowano 25 marca przez fribble3

[miro88]

@fribble3

Jutro złożę go od nowa. Migają ci diody na przemian?

Jakie masz napięcia V_C, V_B ?

Edytowano 25 marca przez miro88

[Sylba]

1 godzinę temu, miro88 napisał:

Zrobiłem na stykówce ten układ:

Wg LTSpice powinno działać

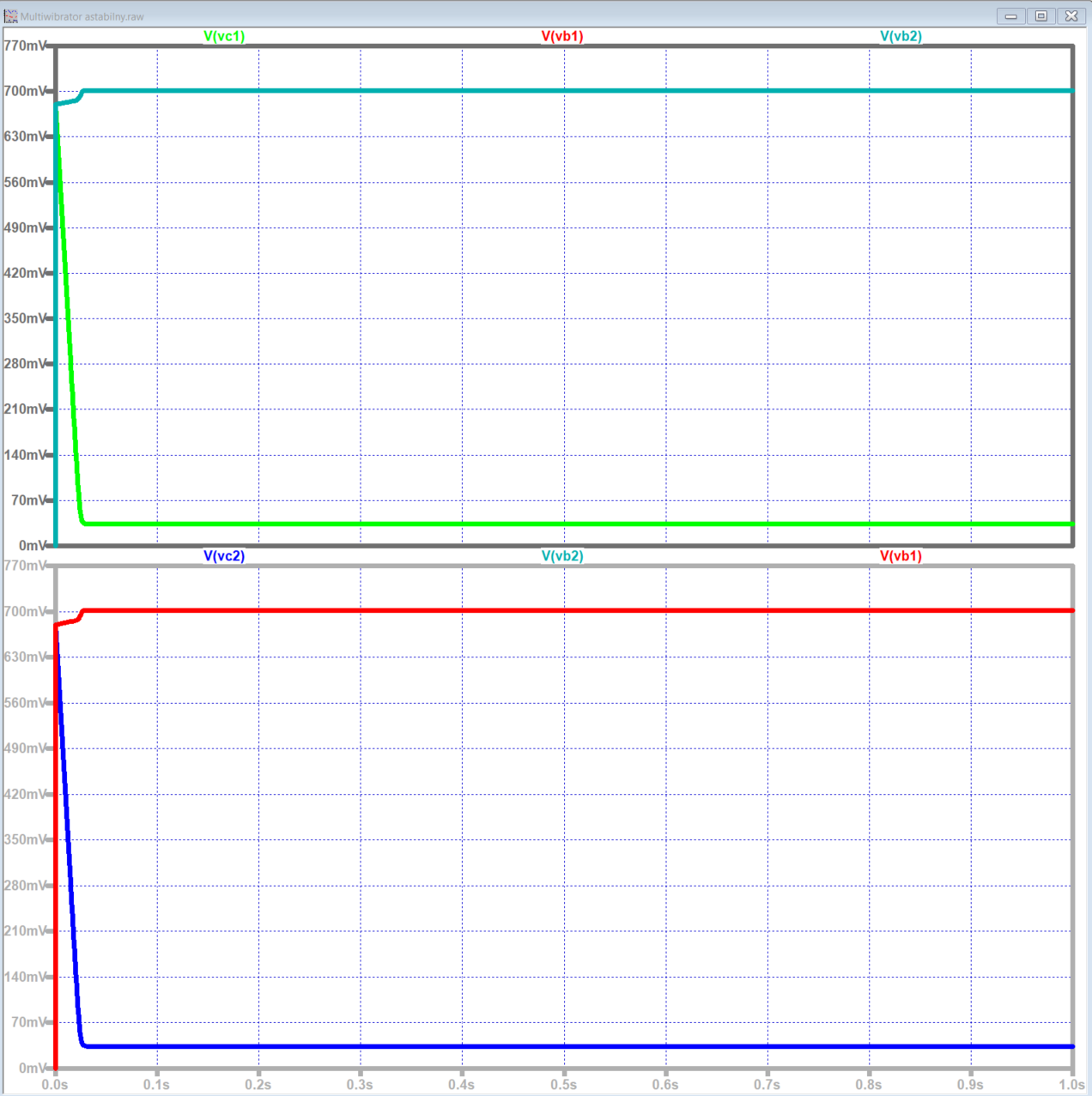

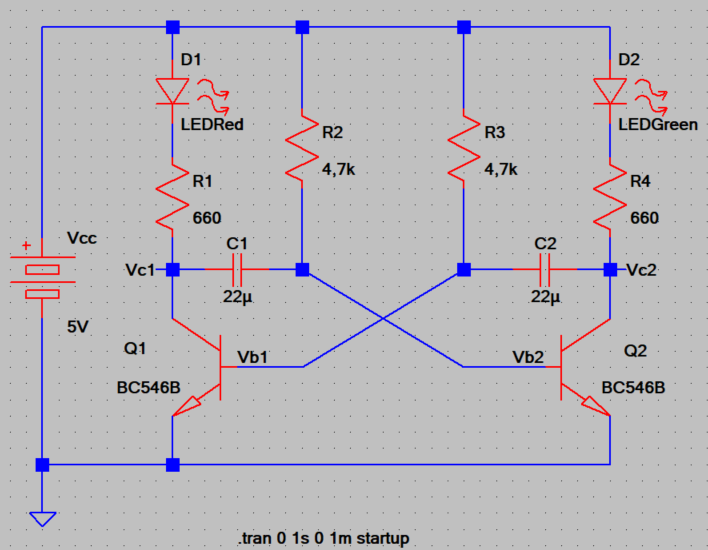

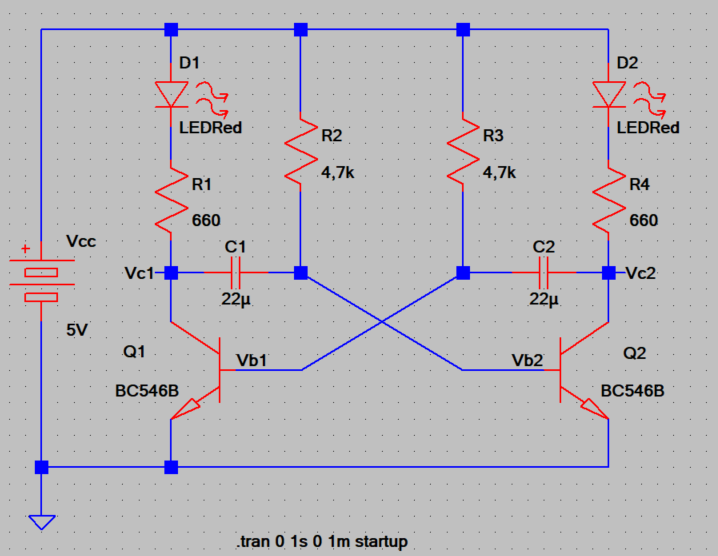

No to teraz ciekawostka, zmieniam rezystory R1 i R4 na 660 Ohm i otrzymuję to, czego można się spodziewać
